Altium Designer PCB库3D预览3D模型显示方框问题解决（之前正常）

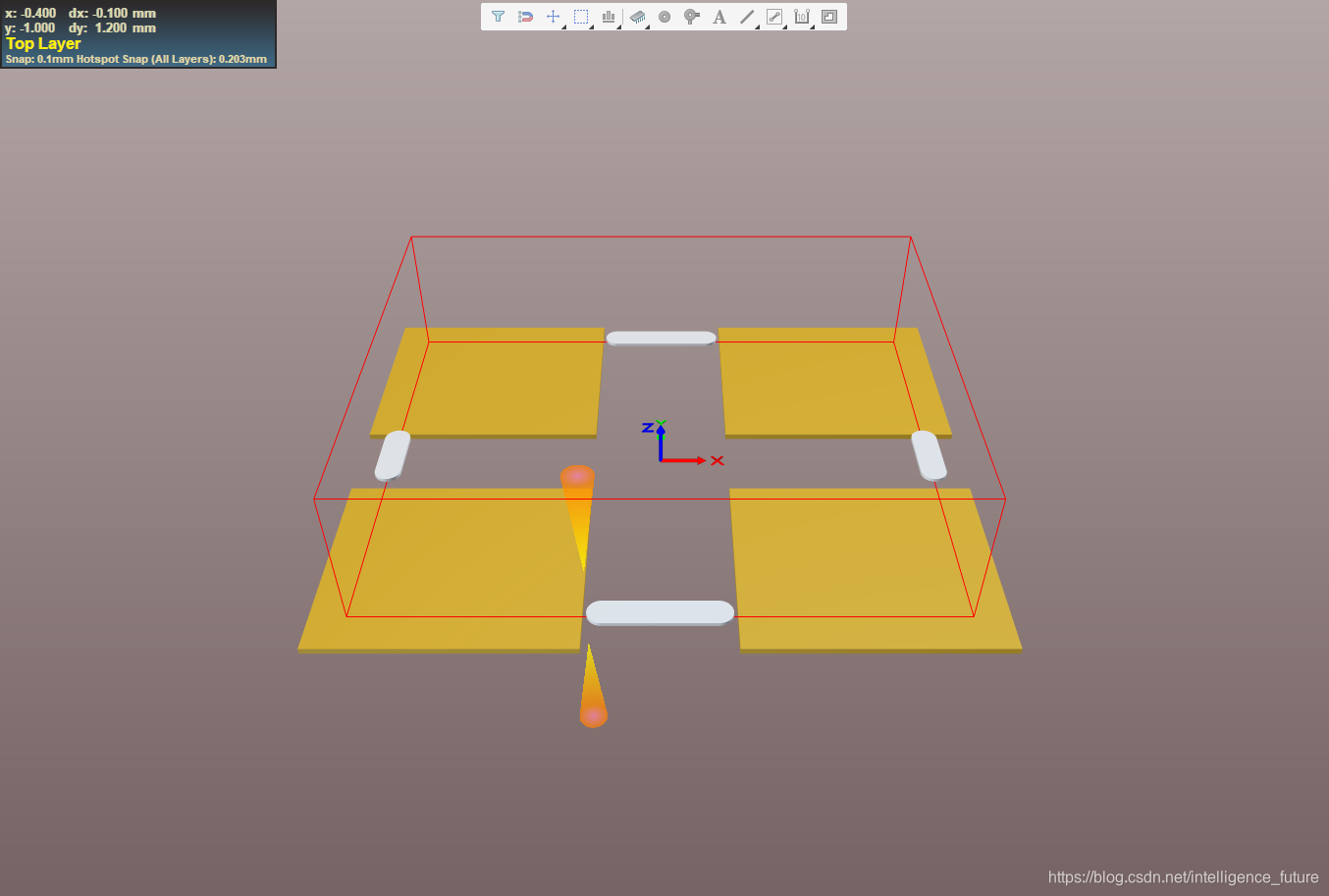

笔者遇到的情况是用AD打开库，3D模型只显示框，导入Step模型没有显示，但是点击导入模型的位置有机械层，无法向原理图库链接 PCB封装 ，如下图所示。

后来试了许多方法都没有用，觉得是安装了SolidWorks 2020的PCB组件，对AD产生了影响。

之后卸载了SolidWorks 2020的PCB组件，问题没有 解决 。

卸载了全部SolidWorks，清理了 注册 表，问题没有解决。

此时打开PCB库，系统会提示使用一个叫Program的程序打开，而选择用AD打开却打不开，但此时可以打开集成库，但问题依然存在。

后发现D盘不知什么时候多出了个叫Program的文件，将其删除后，再打开集成库看 3D视图 下的3D模型，一段时间后就加载出来了，每看一个稍等一会就会加载出来，这时再导入Step模型，原理图库元件链接封装就都正常了。Program的文件图标如下图。

总结：

如果电脑里安装了Altium Desinger，安装SolidWorks时不要安装PCB组件，它的PCB组件也是DXP的，安装后同时存在会有不可预知的影响，如果安装后出现了一些问题，就完全卸载SolidWorks PCB组件，再解决还存在的问题。
