详解Altium Designer PCB库导入流程

首先打开Altium designer

打开Libraries，如下图所示

双击右侧的libraries

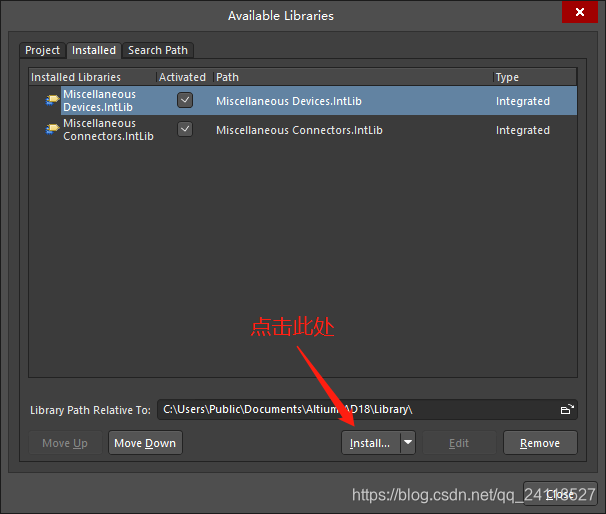

打开libraries页面后，点击此处

点击添加库Install...

如图所示为PCB库与原理图库，此外还有集成库，集成库的后缀为Intlib

直接点击添加即可，若目录下无任何显示，则选择All Files

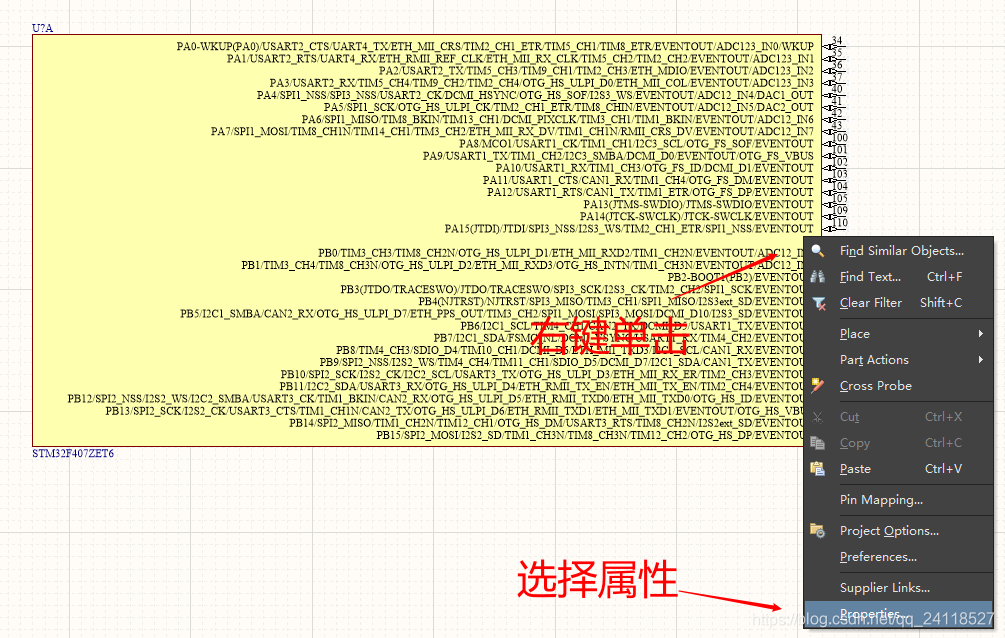

若要将某个原理图库中的元件与PCB库相关联，则选中该器件后右击选择属性

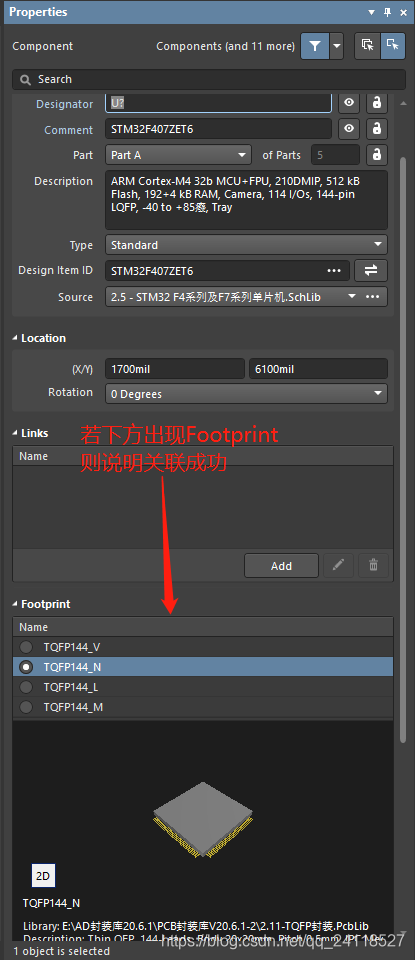

查看右边弹出的Properties目录

最后，选择从原理图导入PCB文件，点击Design—Update

弹出的窗口中，分别点击以下三项
