Altium Designer 导入CAD文件步骤详解

       在PCB设计开发中,使用通过的外壳,需要定位尺寸。手动定位耗时,而且稍不留神就会出错。Altium Designer软件非常强大,已集成CAD文件导入功能。具体操作步骤如下

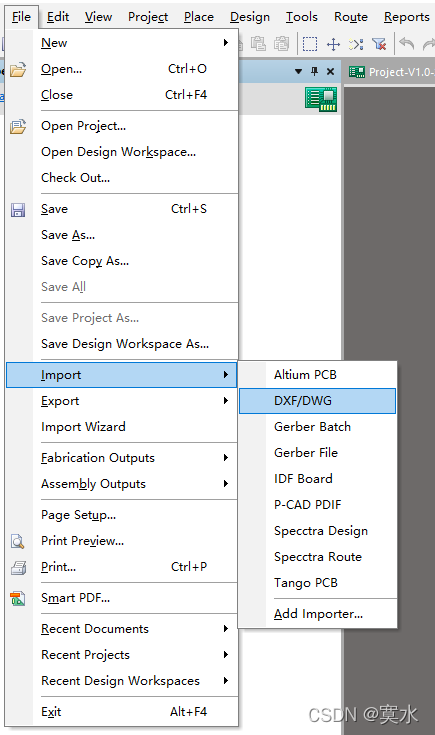

一、打开或新建一个PCB文件,菜单栏File→Import→DXF/DWG


二、选择要导入的CAD文件

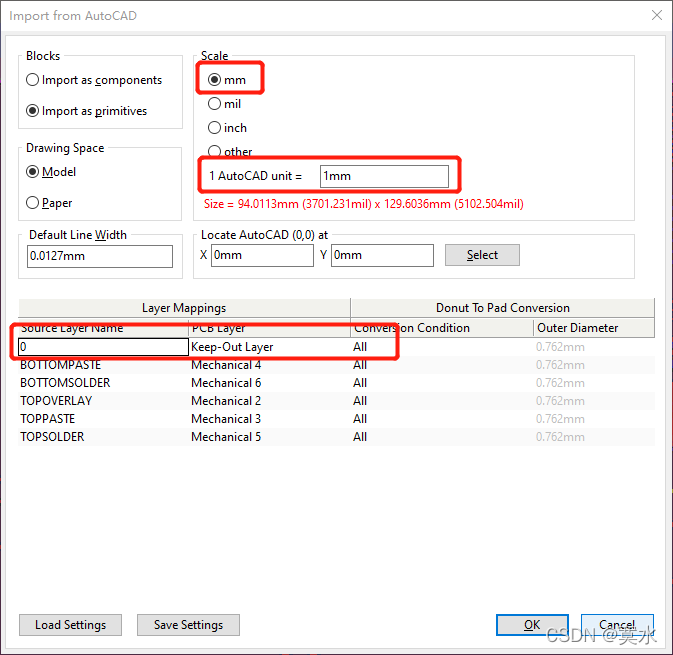

三、配置AtuoCAD的单位,PCB层根据不现选择所需的层

四、点OK,即可导入,提示Done完成导入
