最近工作上用过AD15上的功能,对于PCB绘制完后给PCB制作厂打样或者批量生产时使用的文件。
1.首先绘制好PCB文件,检查是否有DRC规则错误,一般有错误会有绿色警示;是否有没有连接上的线,report中board information,点击后会有一个board report,拉到最下面,只选择routing information。

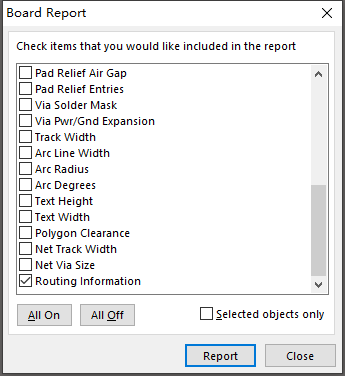

Board Report
2 制作Gerber文件1

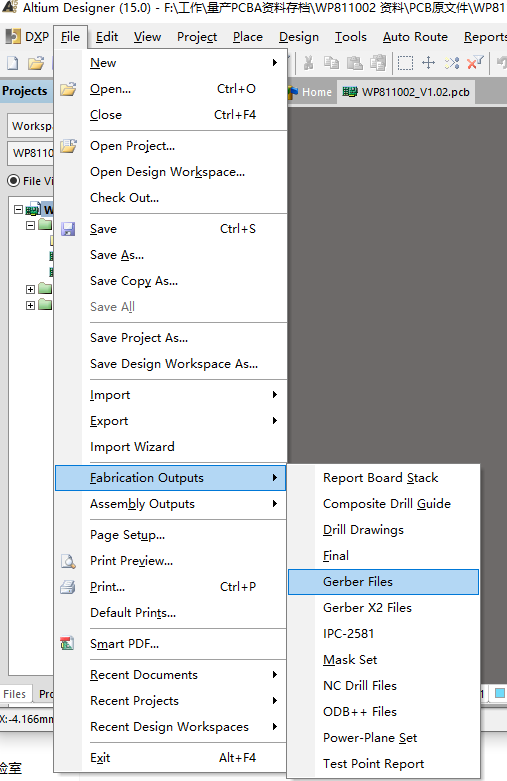

打开 file- fabrication- gerber files
gerber files
genral 默认选择单位和尺寸

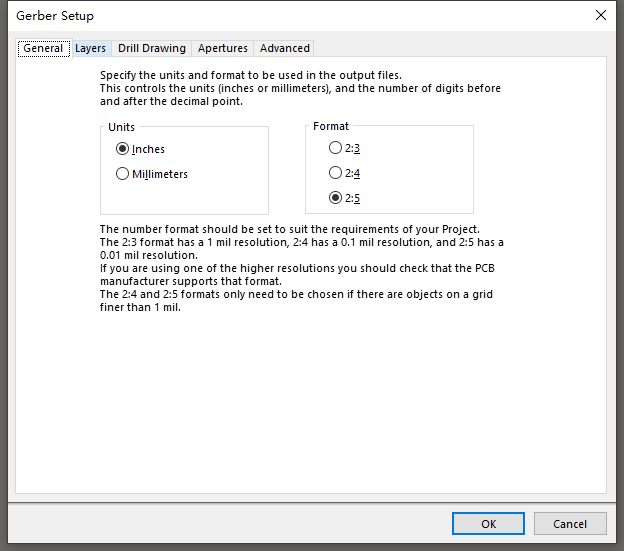

Gerber setup genral

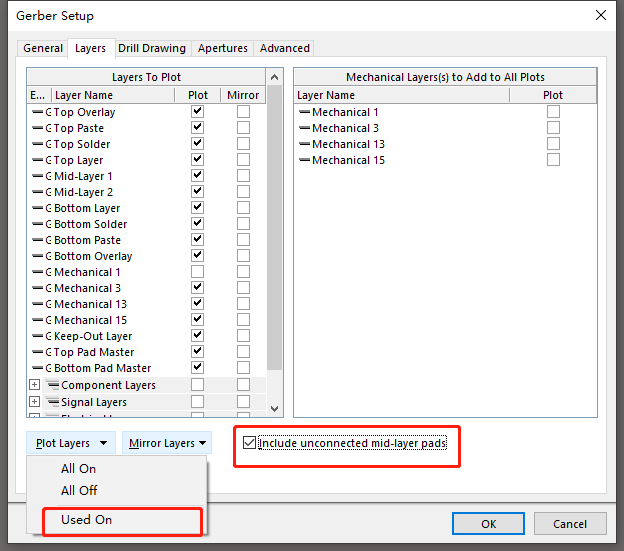

Layer plotlayer选择 uesd on 打勾include unconnected mid-layer pads 其他的不用选择
对于右边的器械层勾选了跟没有勾选暂时还不知道有什么用,还需要研究一下。
Gerber setup Layer
Drill Drawing 这个不需要勾选就可以了
Gerber setup Drill Drawing
Apertures 只需要勾选 Embedded apertures(RS274X)
Gerber setup Aperture

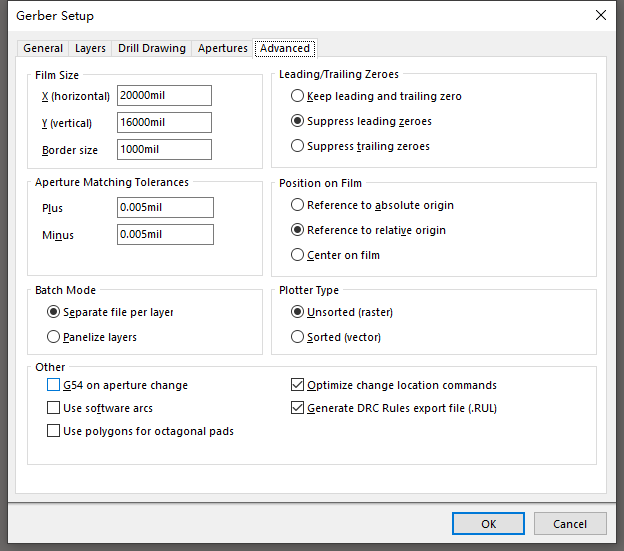

Advance 默认就好了
Gerber setup Advance

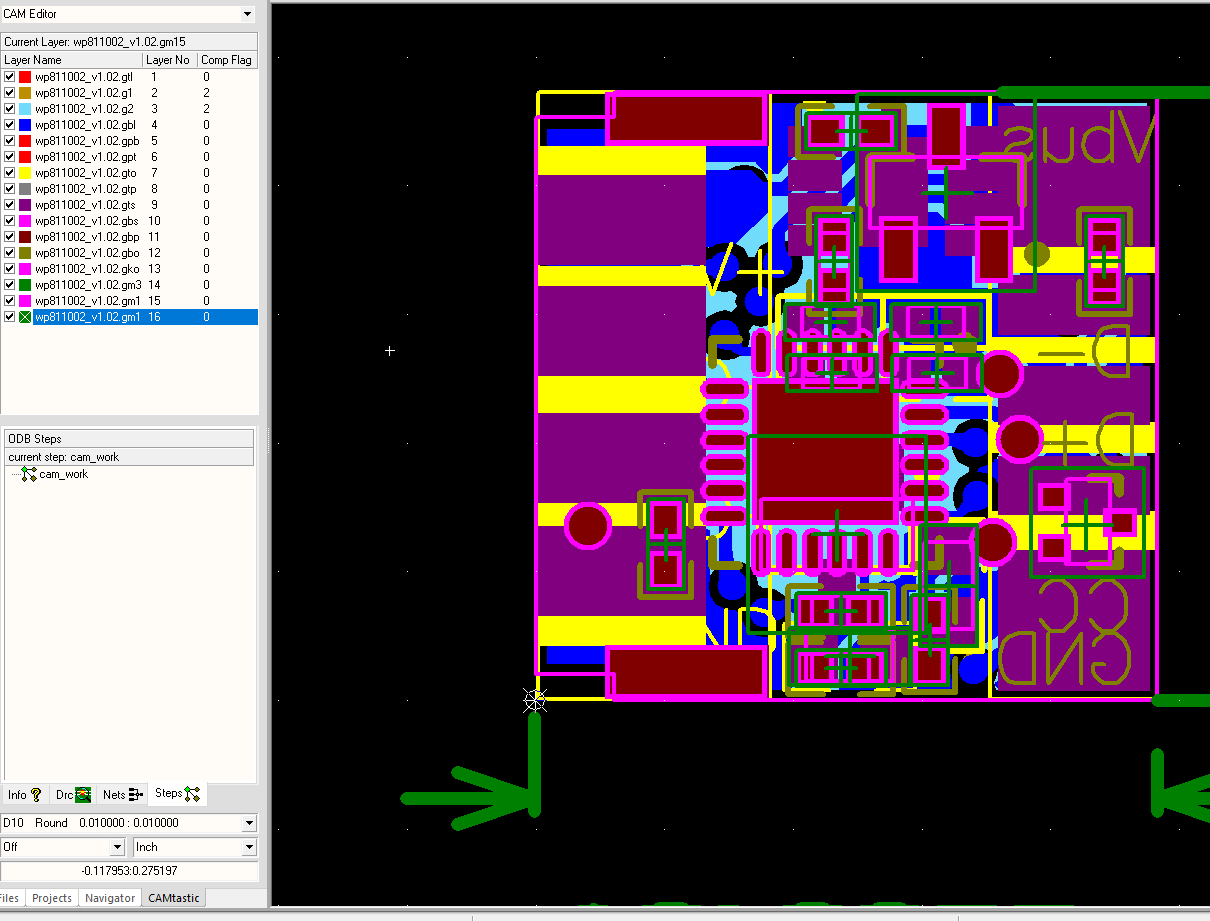

Gerber 文件1
以上只是第一步骤
3 Gerber文件制作2
继续打开file- fabrication- gerber files
gerber files

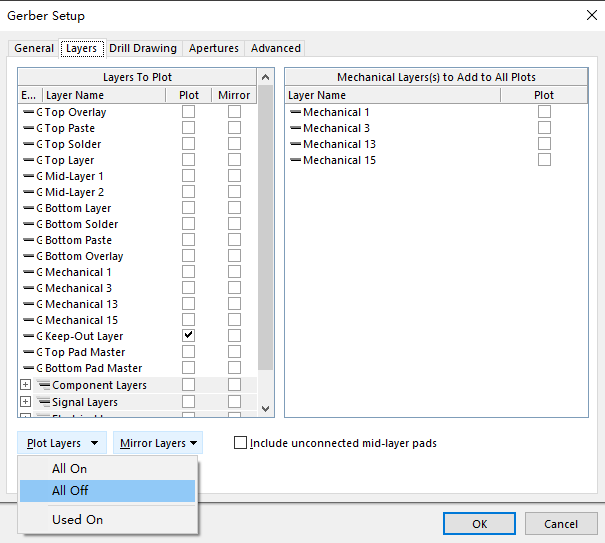

Layer plotlayer选择板框,一般把keep out layer 勾上
Gerber setup Layer

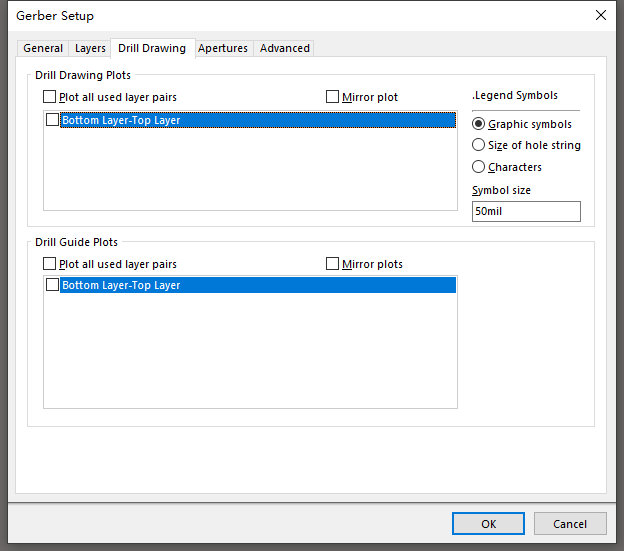

Drill Drawing 两个Plot all used layer pairs都勾选

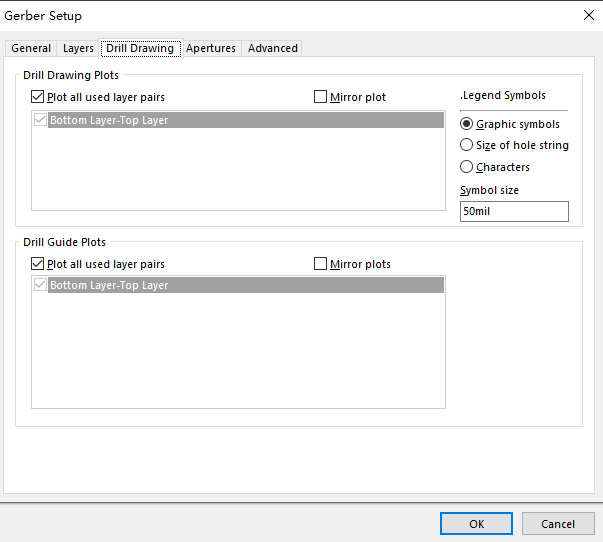

Gerber setup Drill Drawing
Apertures和Advance 跟上一步骤相同,默认就好了。

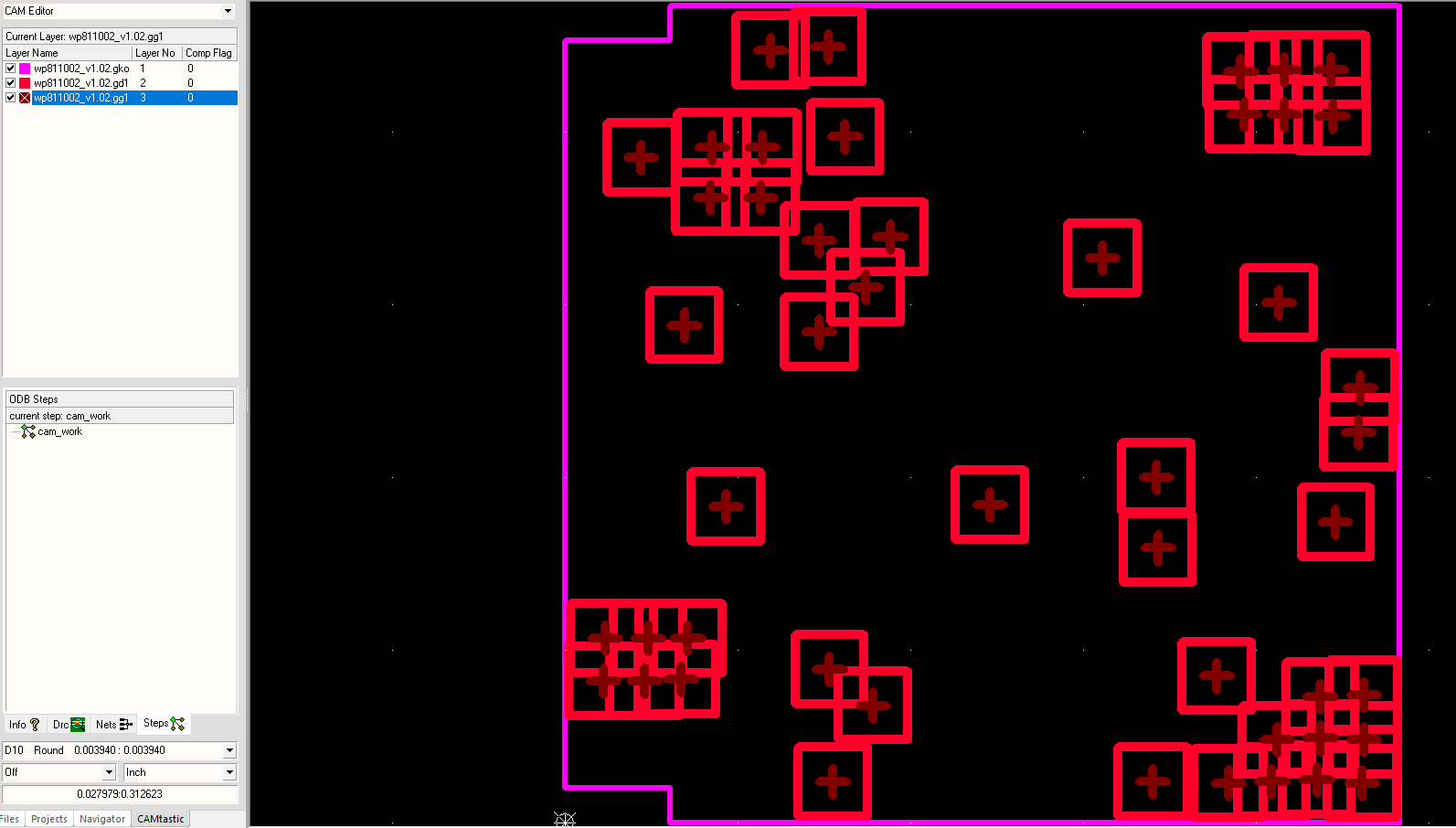

Gerber 文件2

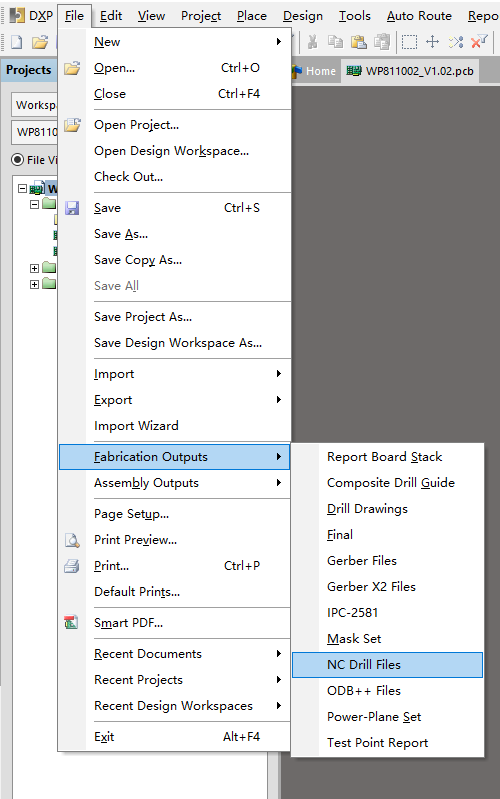

File- Fabrication - NC Drill Files
NC Drill Files
NC Drill Files setup 默认设置就可以了

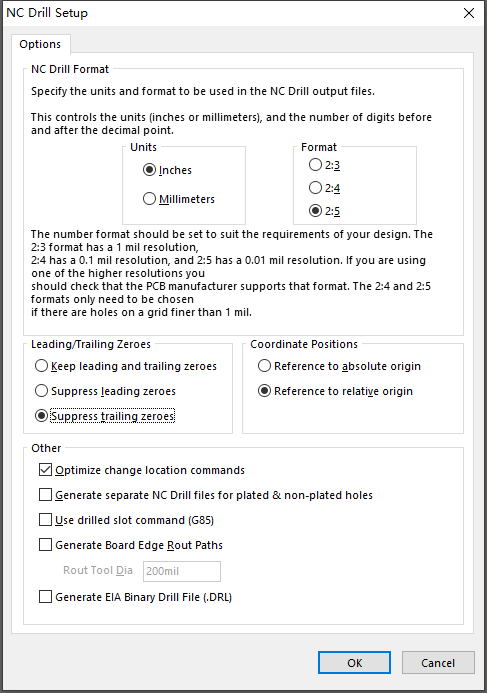

NC Drill Files setup

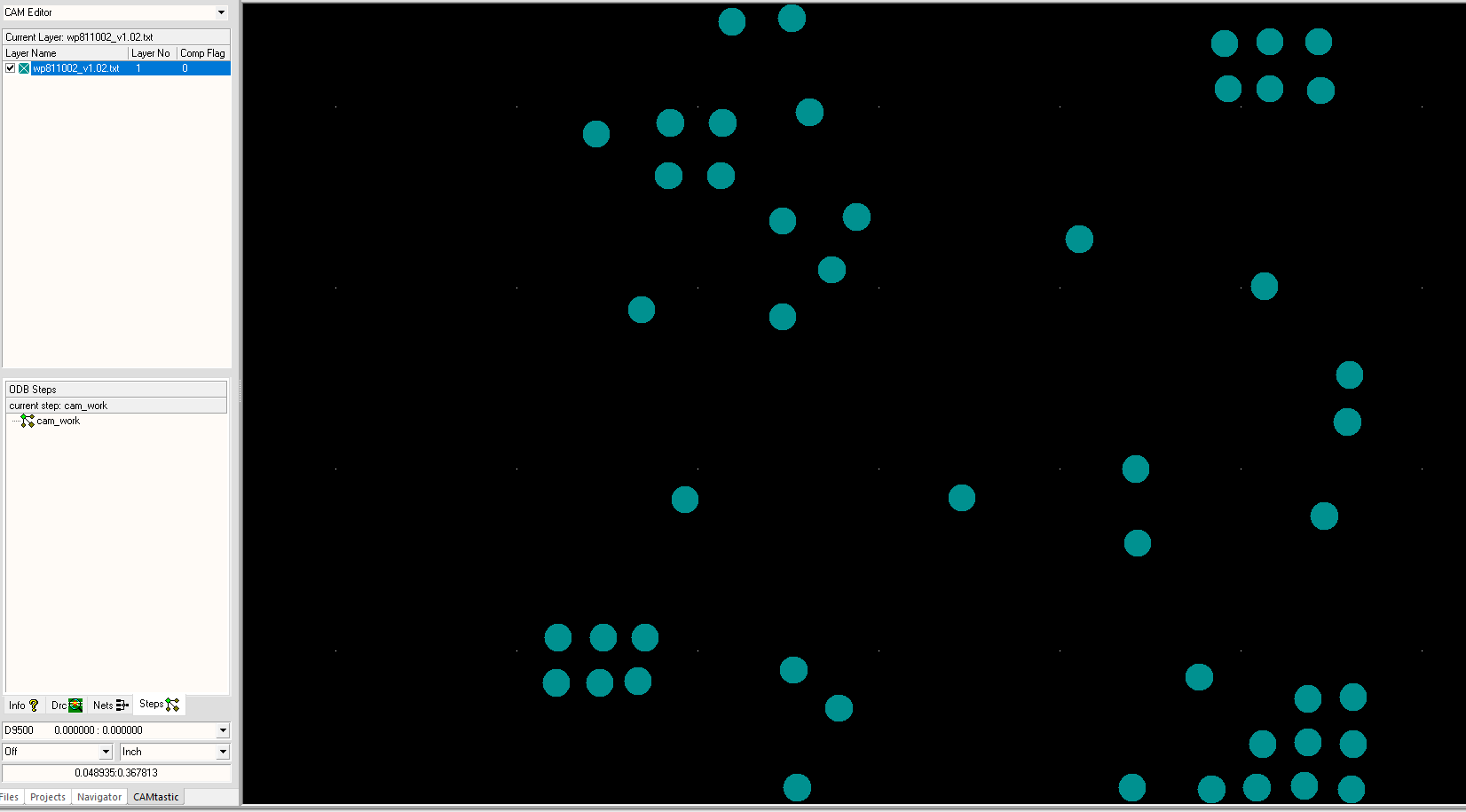

钻孔文件
会在对应的原文件夹内储存这样一个project output for xxx(文件名)。
