Altium Designer (AD) 输出Gerber文件教程

更新内容：

1. 增加过孔盖油教程。
2. 更新22.11.1版本的 Gerber Files 界面选项。

推荐使用华秋dfm，可一键生成Gerber文件和检查PCB设计规范。下载地址：https://dfm.elecfans.com/ 本文使用的Altium Designer版本为22.7.1和22.11.1。

准备工作

1. 过孔要盖油的话，需自己在AD里设置好盖油，再生成Gerber文件。因为Gerber文件是没有过孔和焊盘属性的，厂家无法在后续添加盖油。文章末尾有过孔盖油教程。
2. 设置好原点，可以在板子正中间，也可以在板子的边缘。

正文

Altium Designer导出Gerber文件分为如下几步：

• 导出 非机械层 和 机械层
• 导出钻孔层

1. Gerber Files输出

此步骤新旧版本有区别，选择自己的版本进行操作即可。

1.1 Altium Designer 22.11.1 以后版本

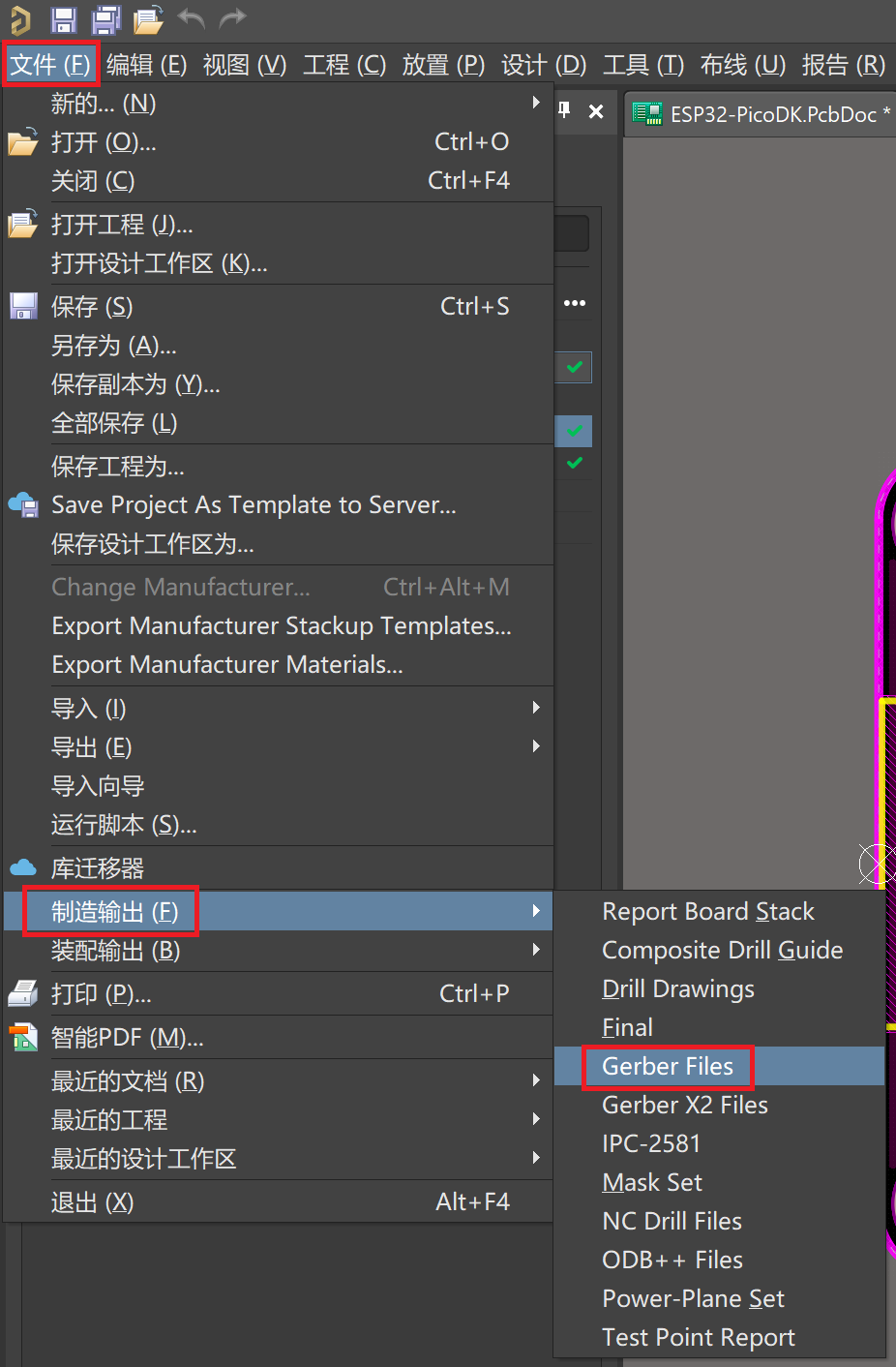

选择 菜单栏 -> 文件 -> 制造输出 -> Gerber Files

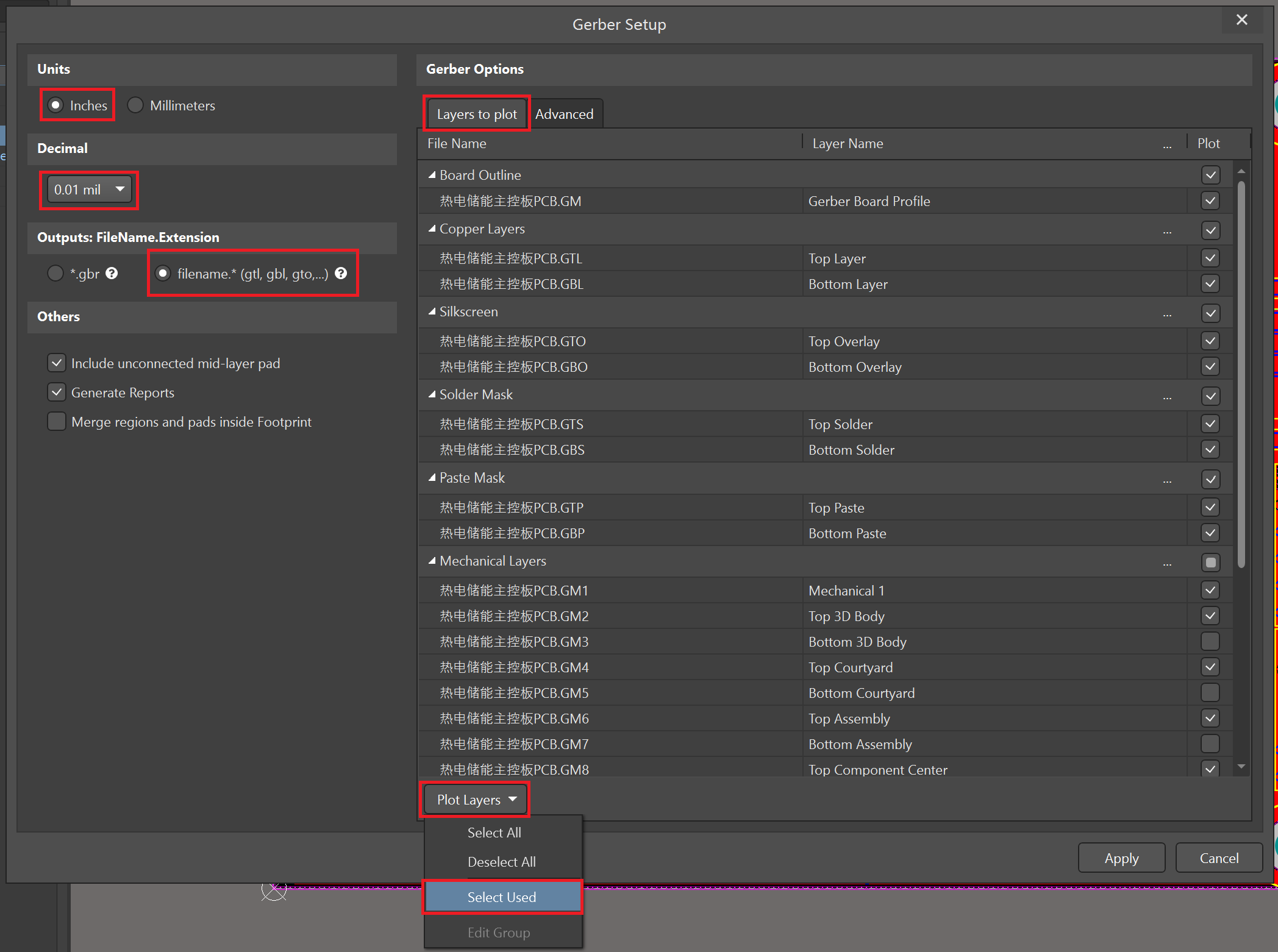

左边栏 ：单位选择英寸。Decimal选择0.01mil，既对应老版本的 2：5。输出文件选择每层生成不同文件。

Layers to plot 页：点击 绘制层 -> 选择使用的 。

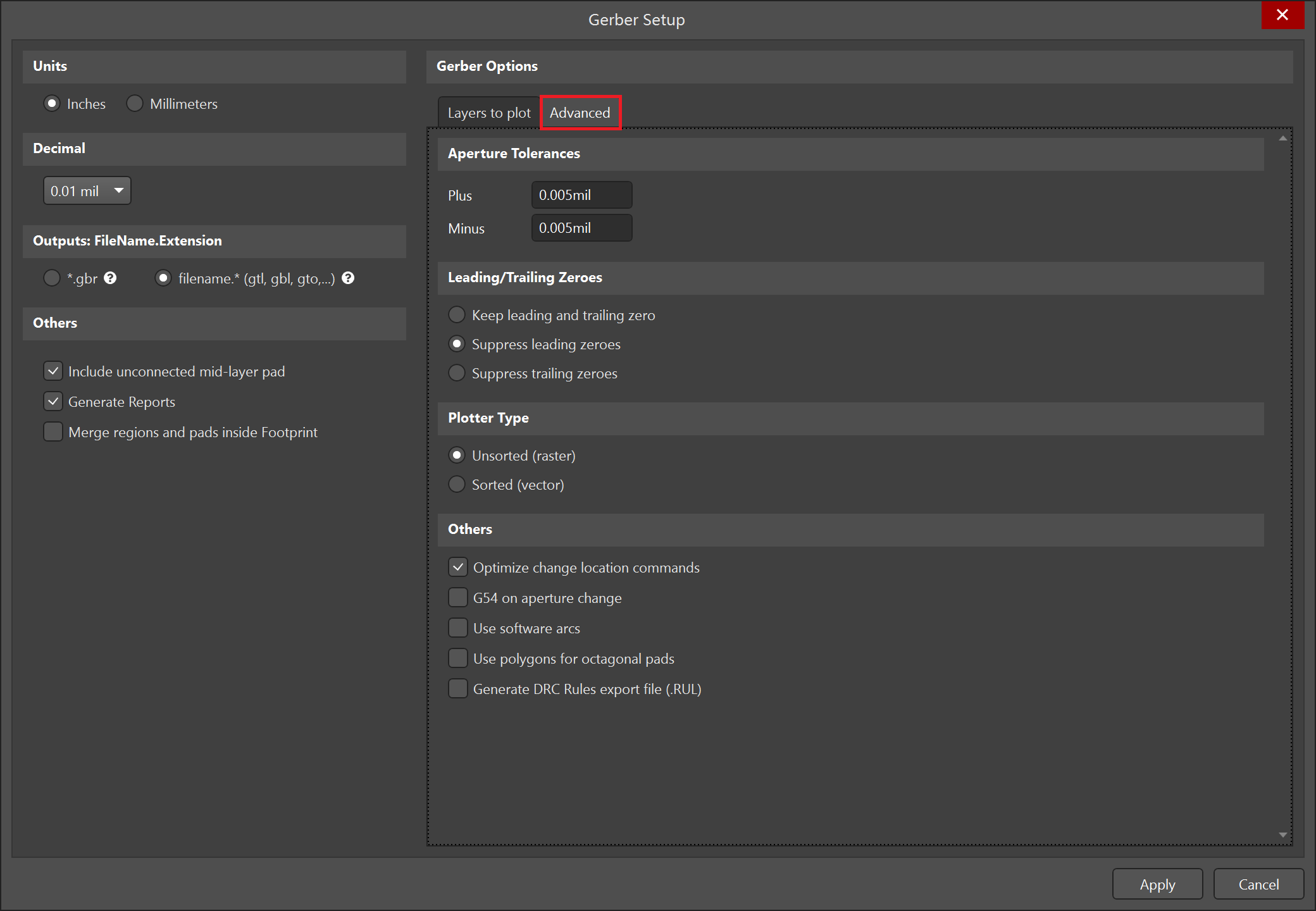

Advanced 页：按如下图选择。

点击 Apply ，弹出的. Cam  工程文件直接关闭即可，不需要保存。

之后跳到第2步，导出钻孔层。

1.2 Altium Designer 22.10.1 以前版本

1.2.1 导出非机械层

选择 菜单栏 -> 文件 -> 制造输出 -> Gerber Files

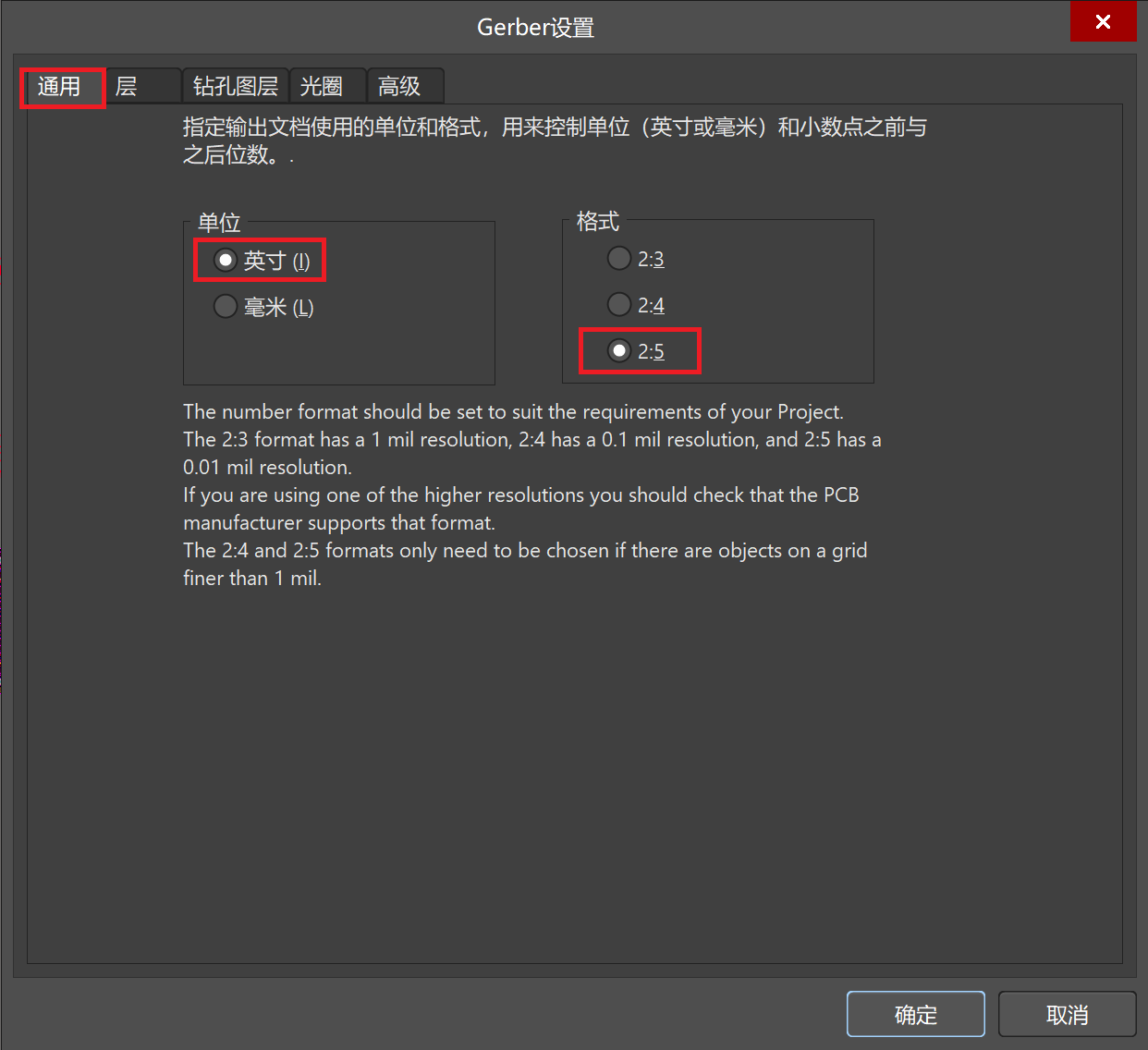

通用 页：默认即可。格式为制造精度，现在一般厂商为 2：5。

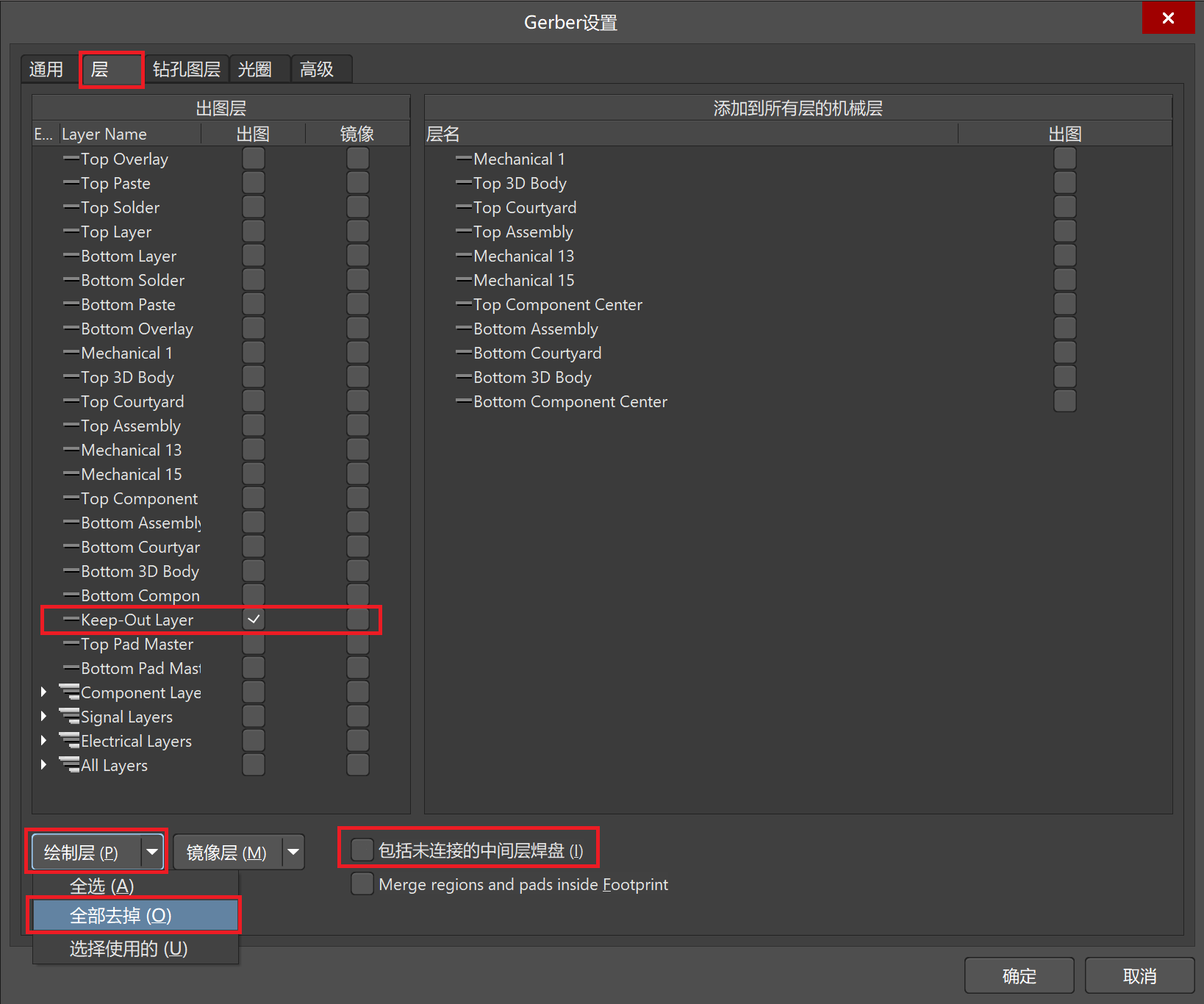

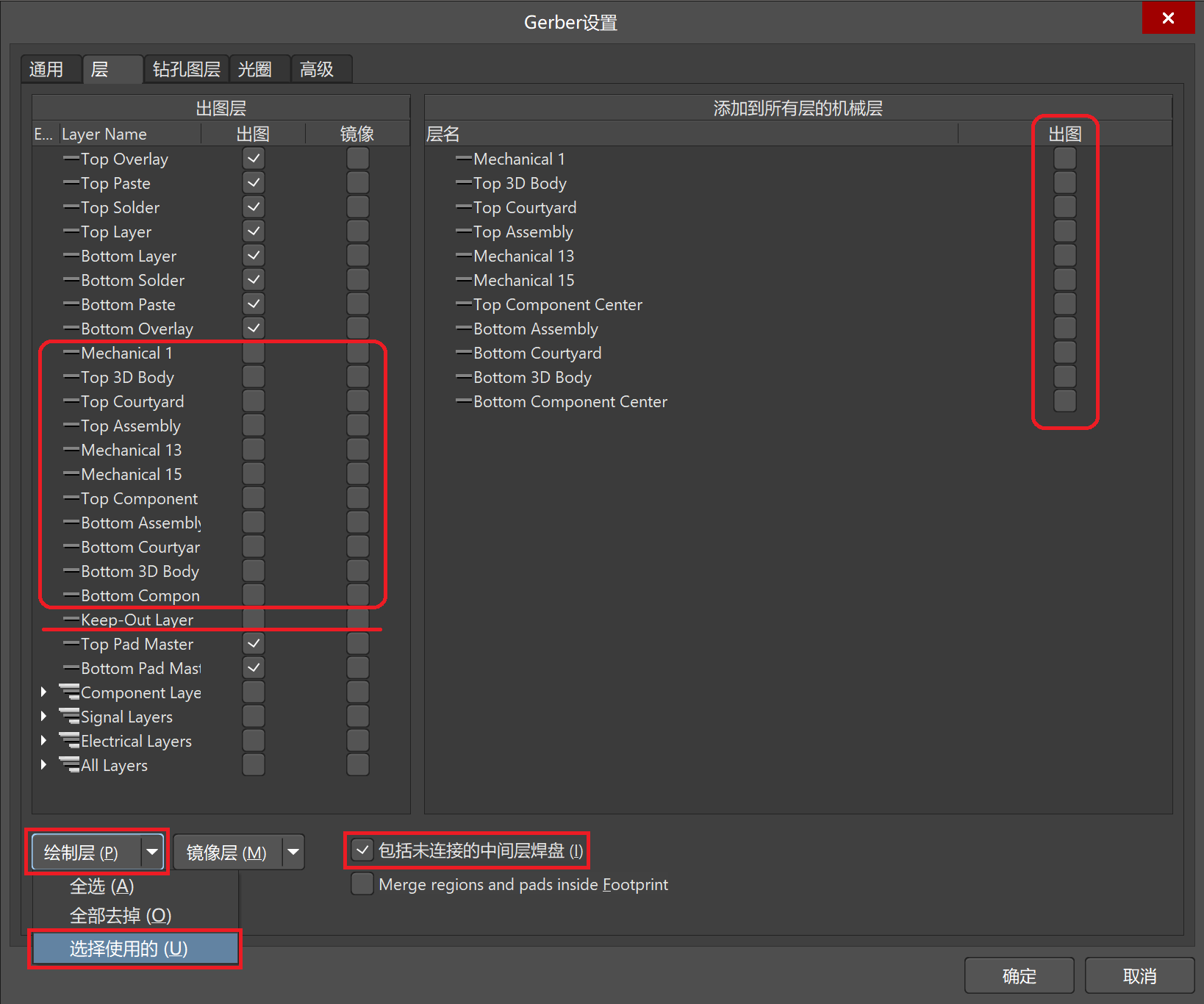

层 页：点击 绘制层 -> 选择使用的 ，去除 出图层 中的 所有机械层，如果Keep-Out 层用于绘制的外框，也不勾选，勾选上 包括未连接的中间层焊盘，右侧机械层全不选。

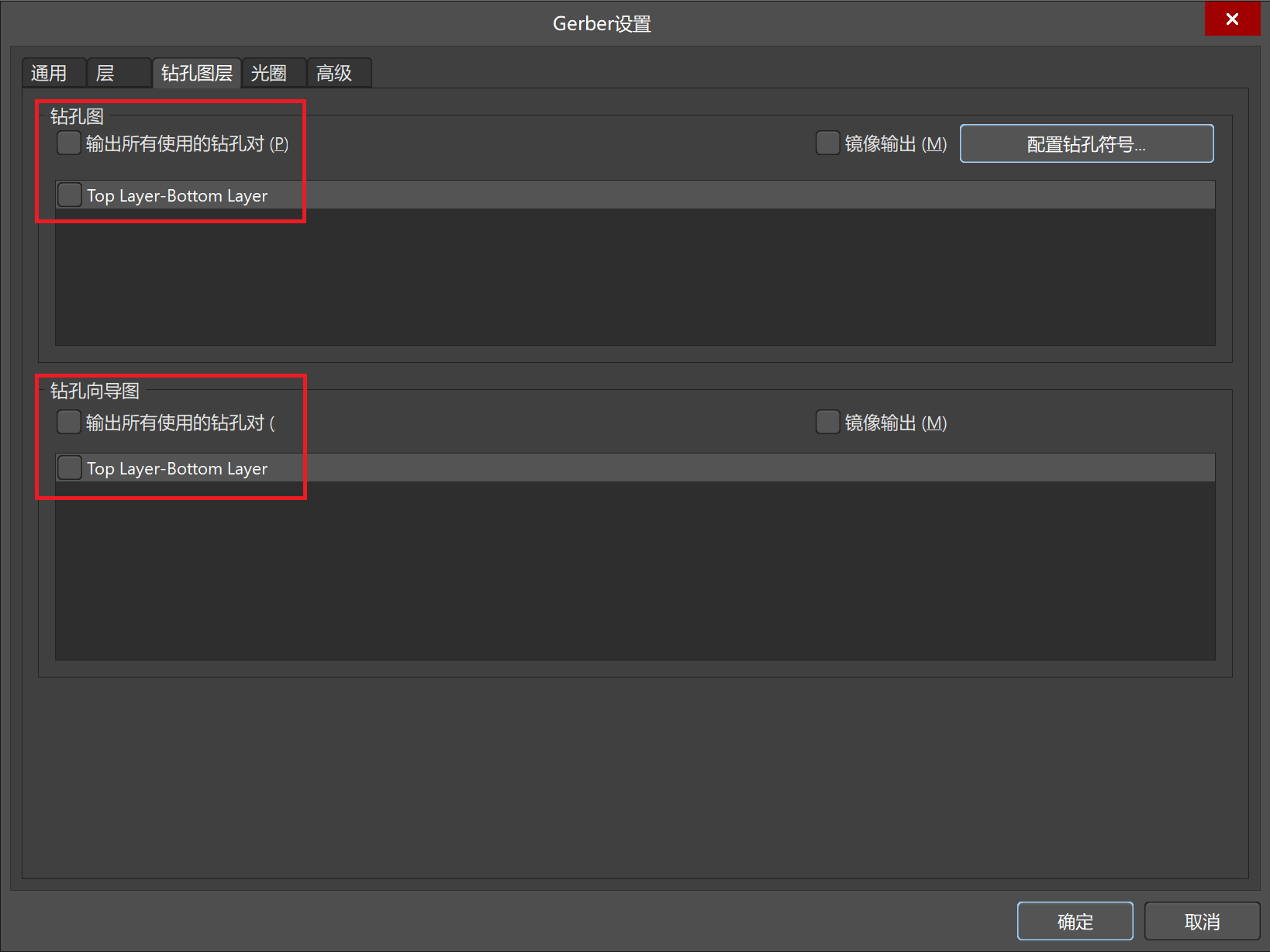

钻孔图层 页：全不选。

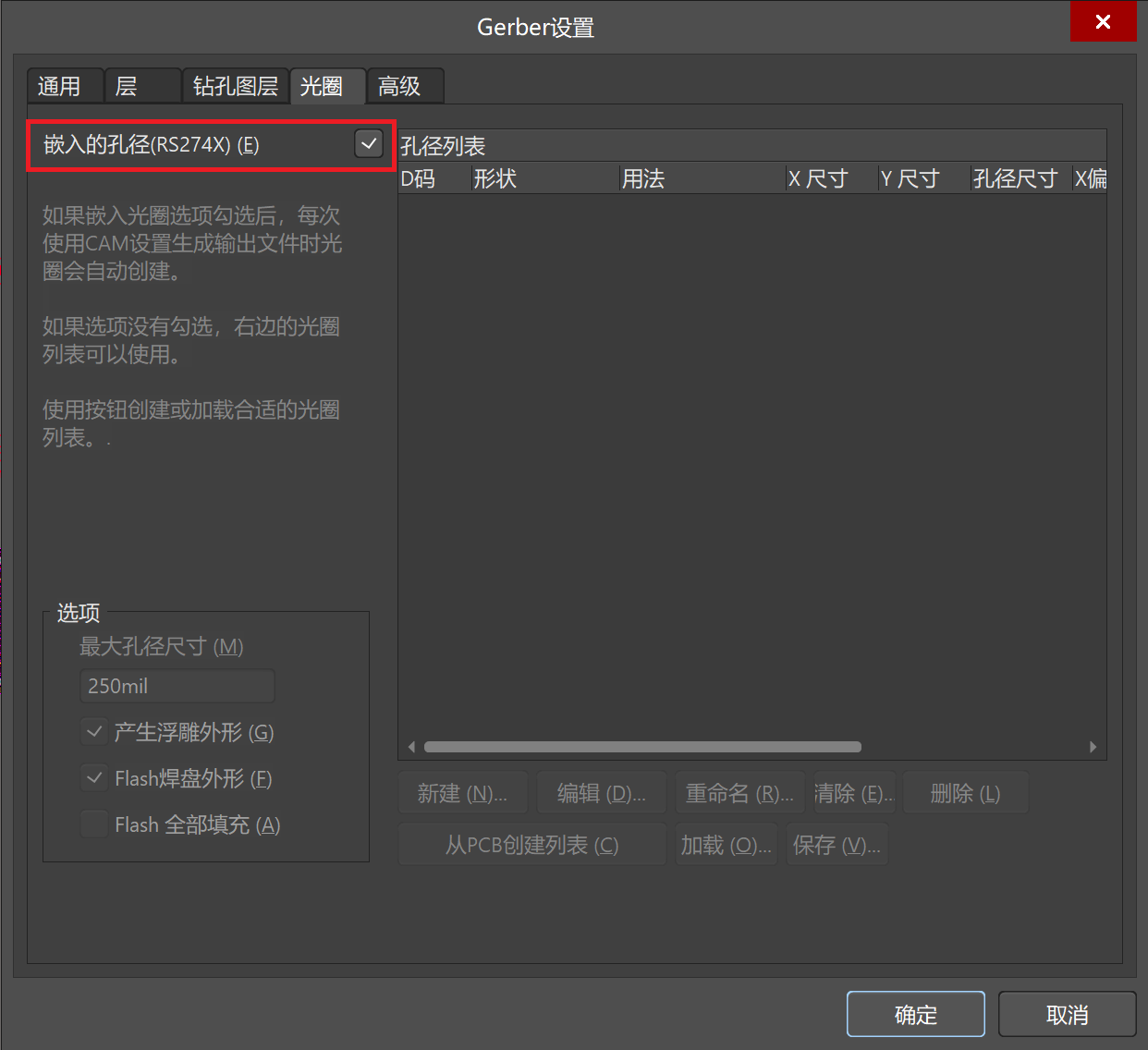

光圈 页：勾选上 嵌入的孔径(RS274X)。

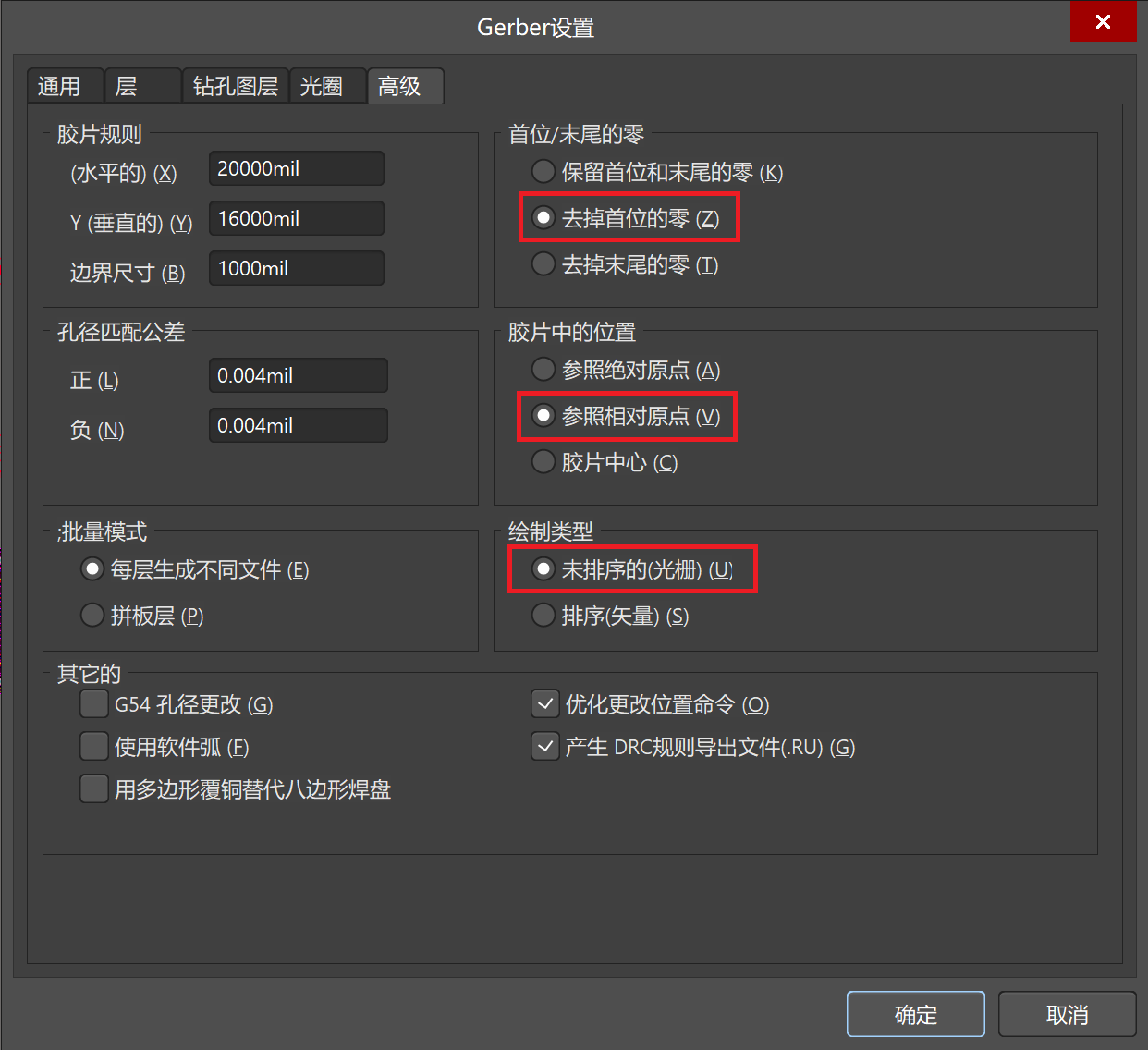

高级 页：选择 去掉首位的零，参照相对原点，未排序的（光栅）。然后点击 确定。

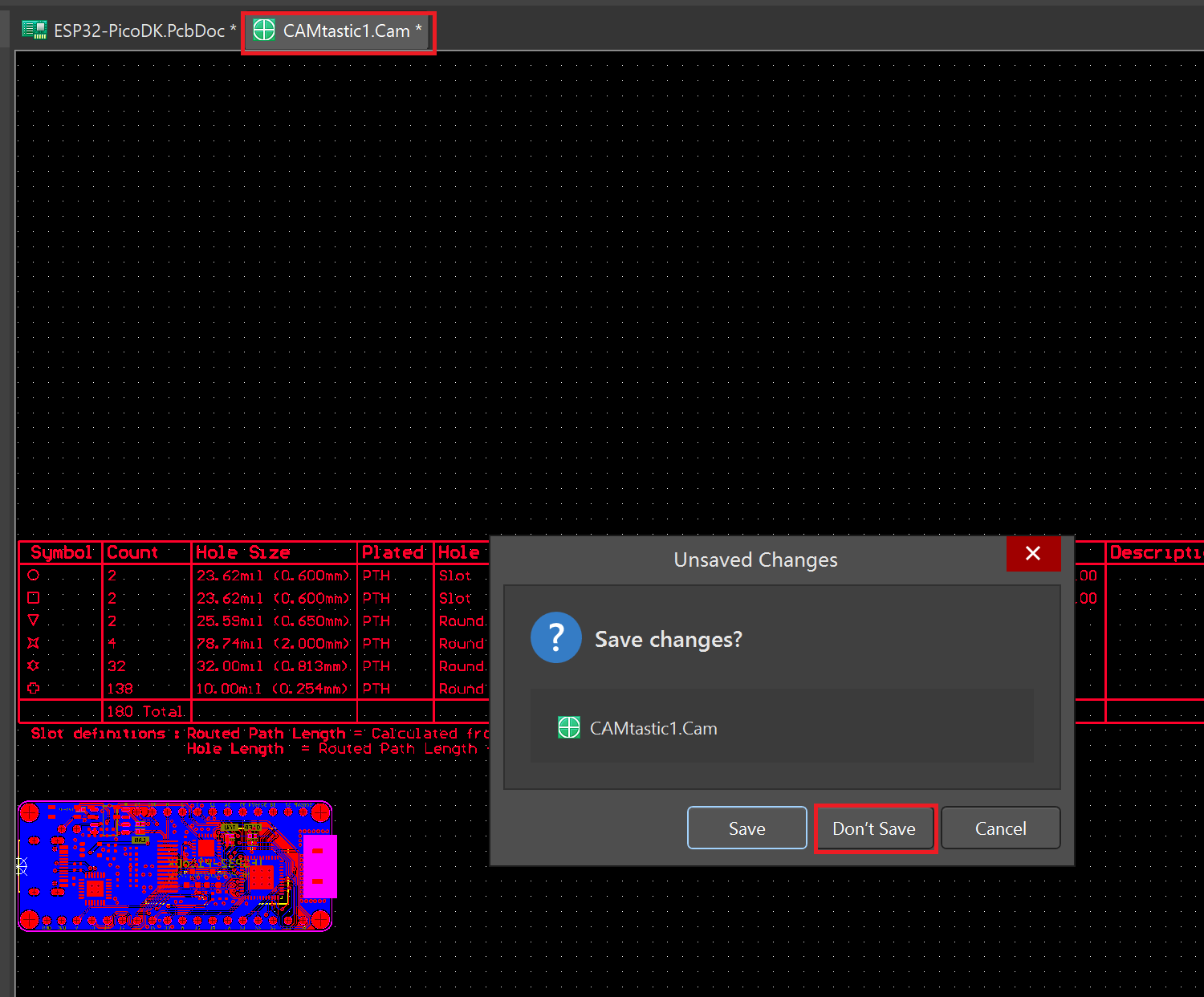

弹出的.Cam工程文件直接关闭即可，不需要保存。

1.2.2 导出机械层

同步骤一，选择 菜单栏 -> 文件 -> 制造输出 -> Gerber Files。

通用 页：同步骤一。

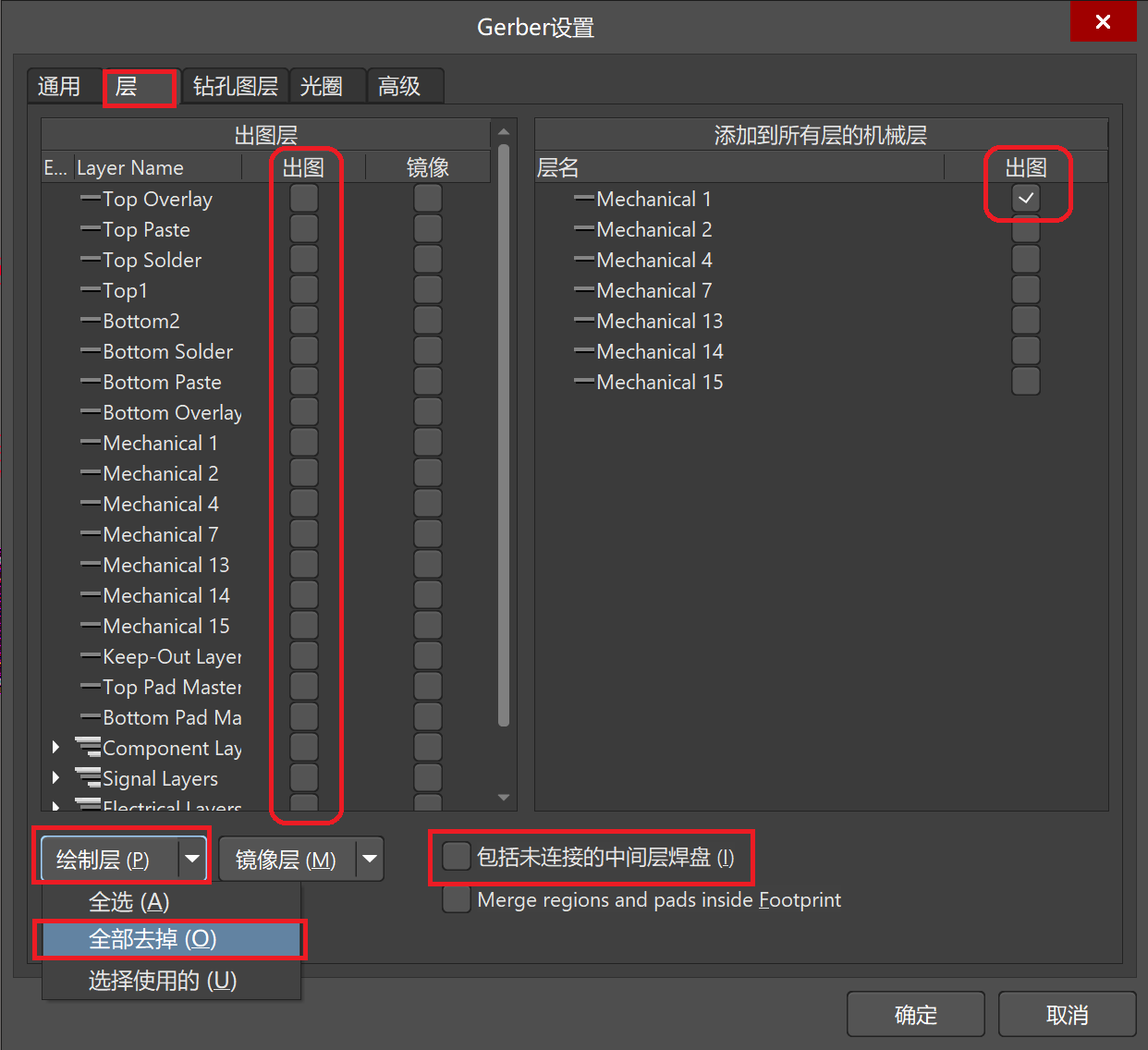

层 页：根据PCB绘制 外框 时所用的图层进行选择，如使用的Keep-Out层绘制外框，那么只勾选Keep-Out Layer的出图，这里使用的Mechanical 1层绘制外框，所以只选择机械1层。

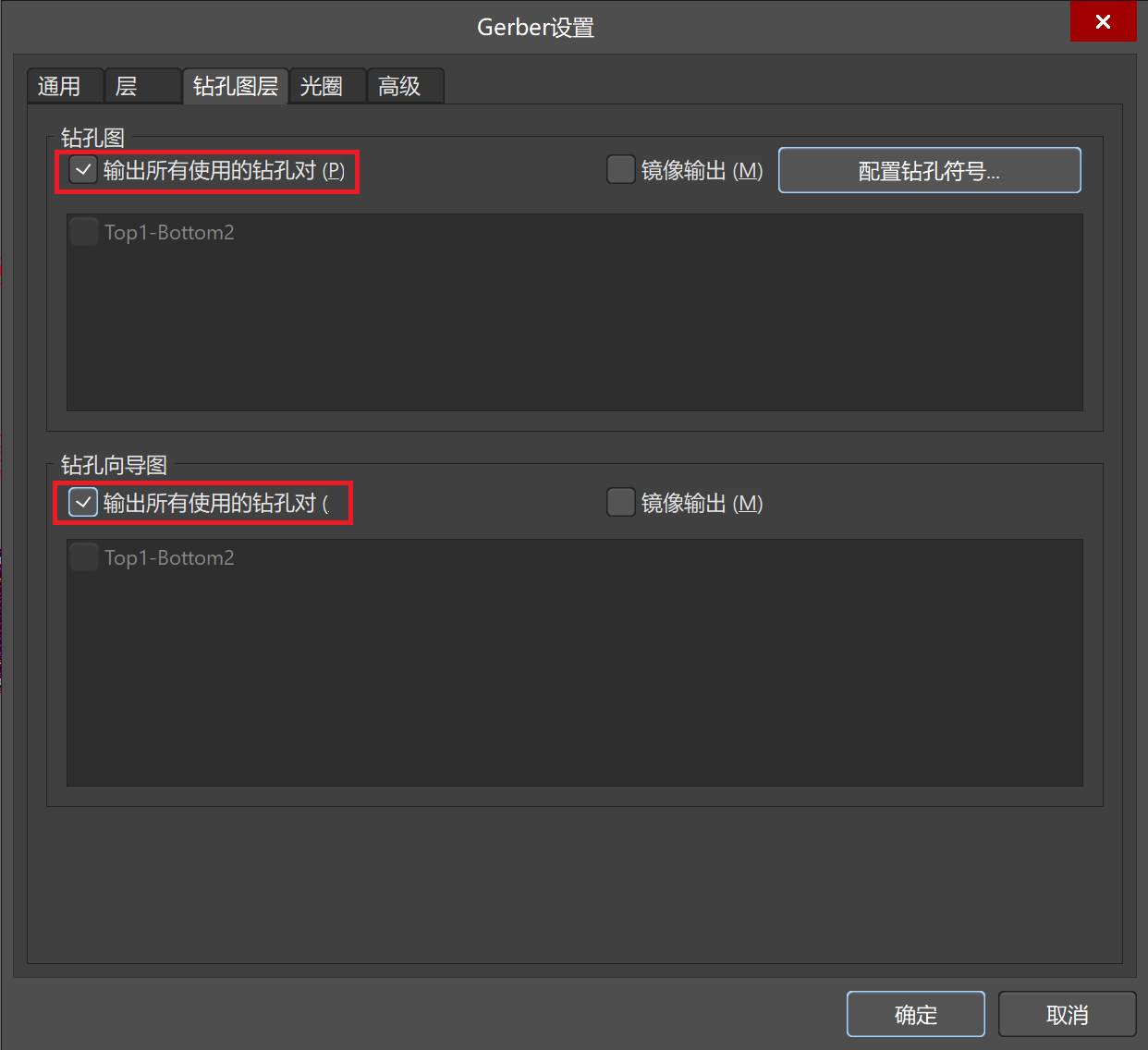

钻孔图层 页：选择钻孔图 -> 输出所有使用的钻孔对和钻孔导向图 -> 输出所有使用的钻孔对。

光圈 页 和 高级 页：同步骤一。

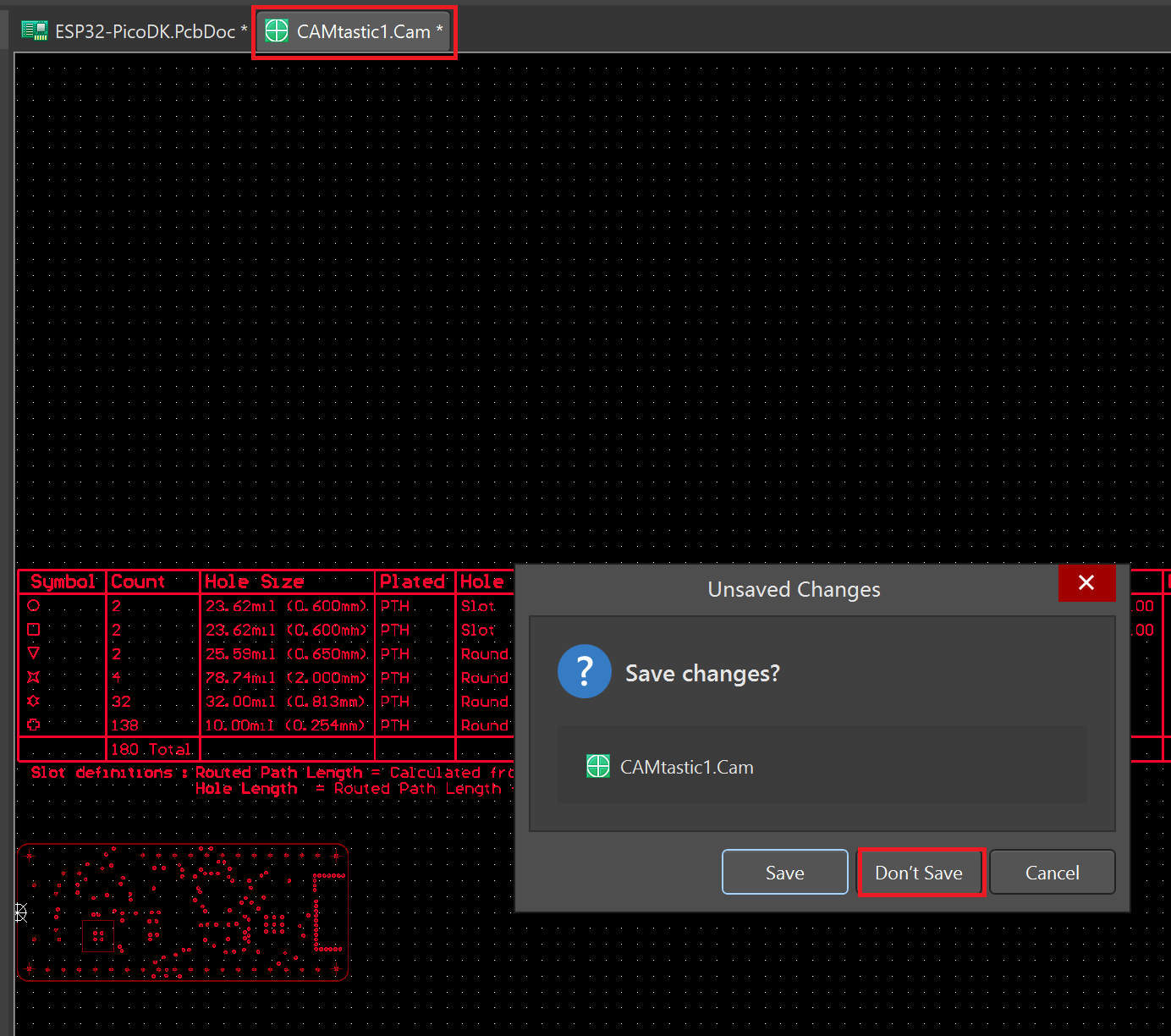

点击确定。弹出的.Cam工程文件，可检查是否成功输出边框。直接关闭即可，不需要保存。

2. 导出钻孔层

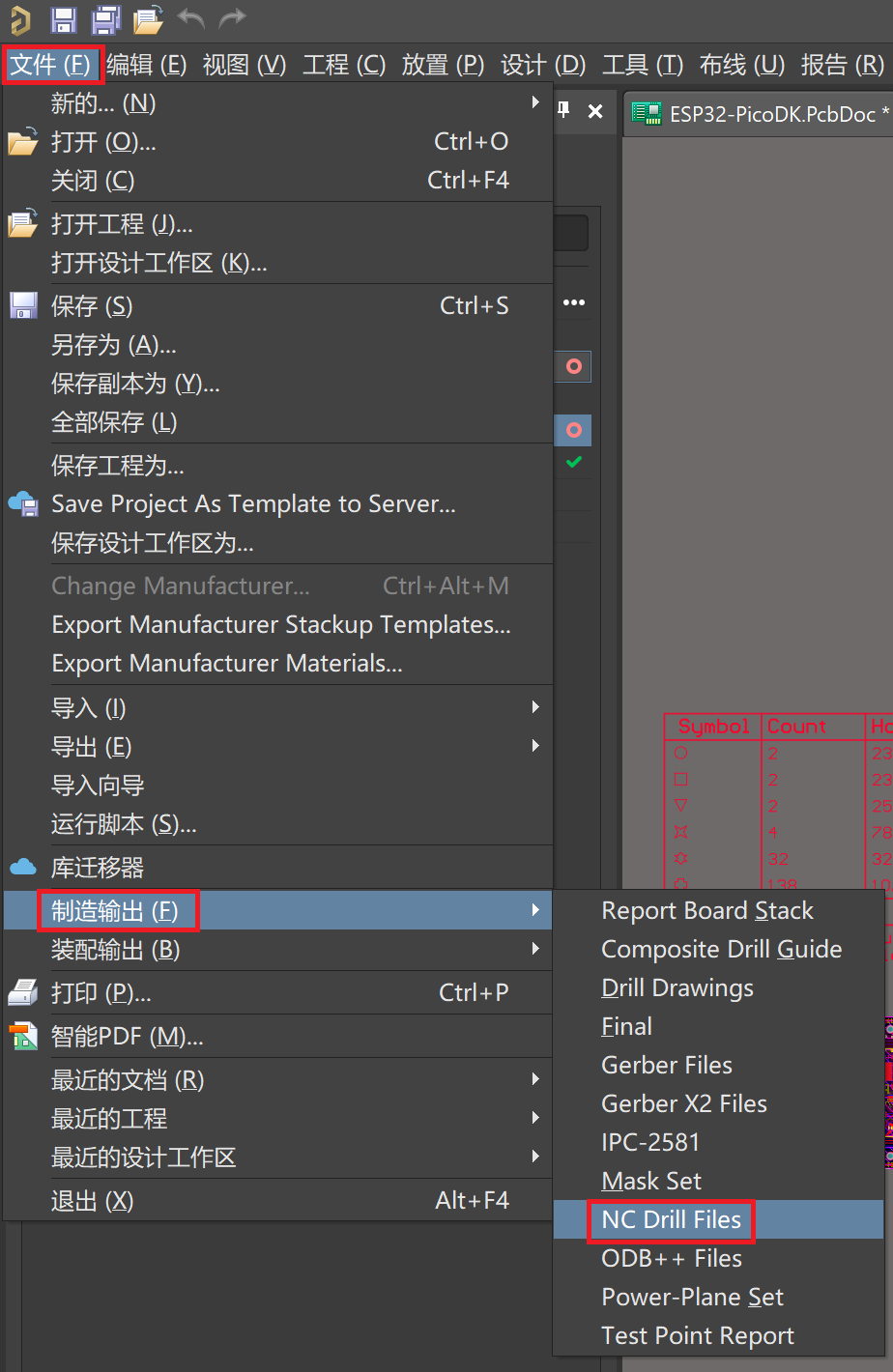

选择 菜单栏 -> 文件 -> 制造输出 -> NC Drill Files。

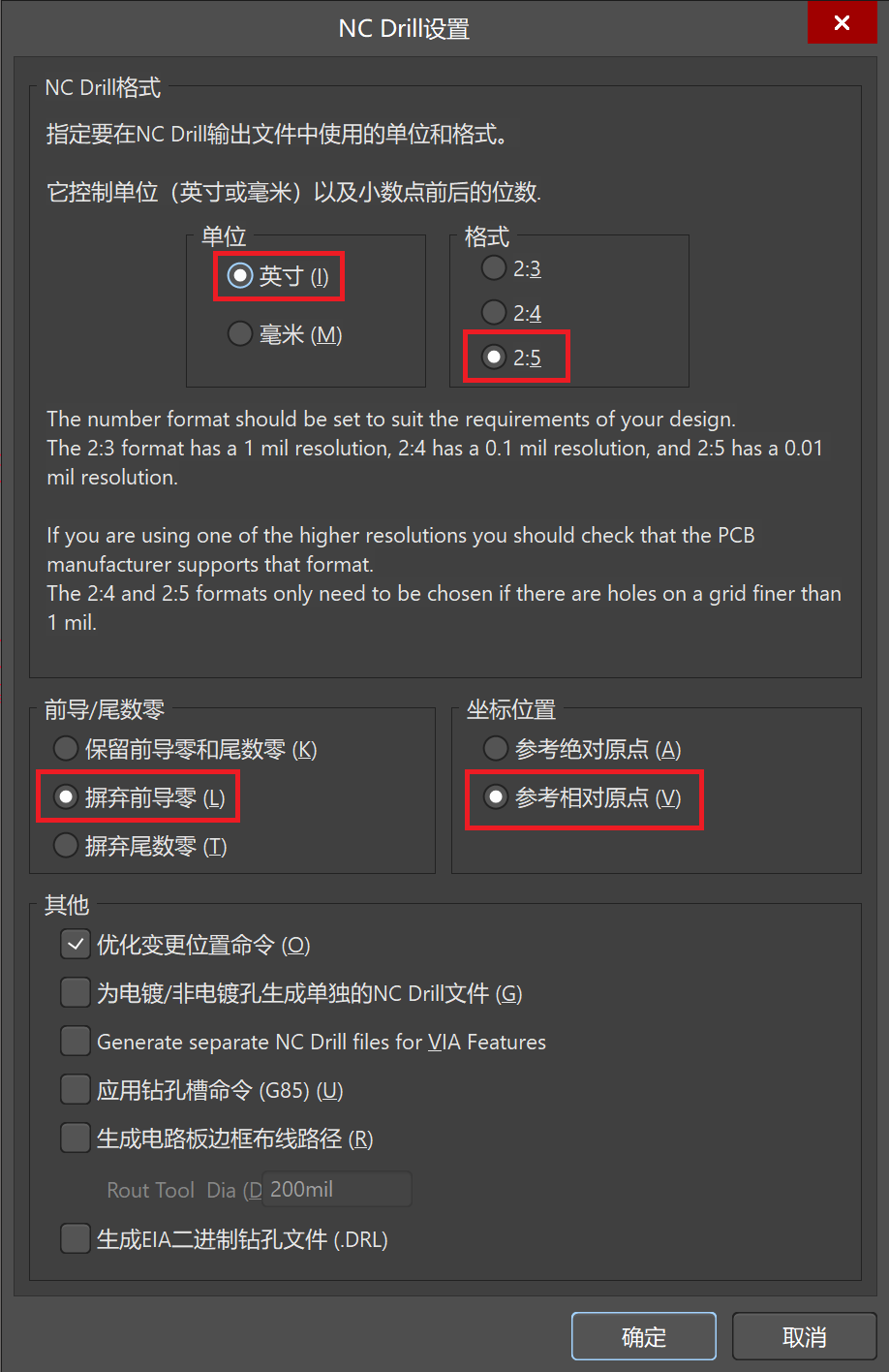

NC Drill设置 页 ：NC Drill格式同步骤一，选择摒弃前导零 和 参考相对原点，其他默认即可。点击确定。

导出钻孔数据 页：默认即可，点击确定。

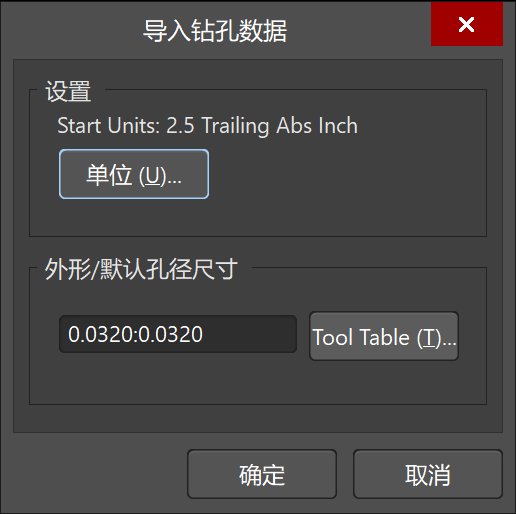

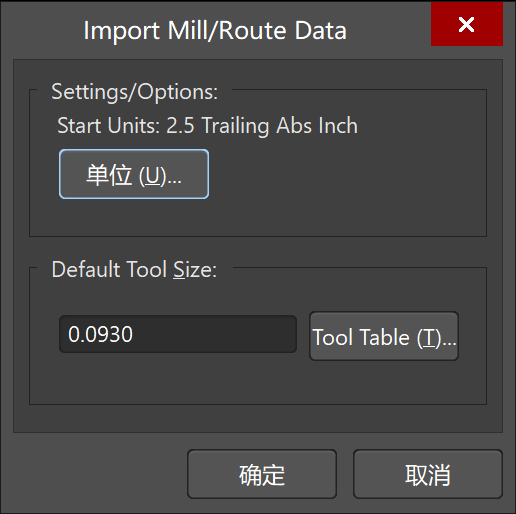

Import Mill/Route Data 页：默认即可，点击确定。

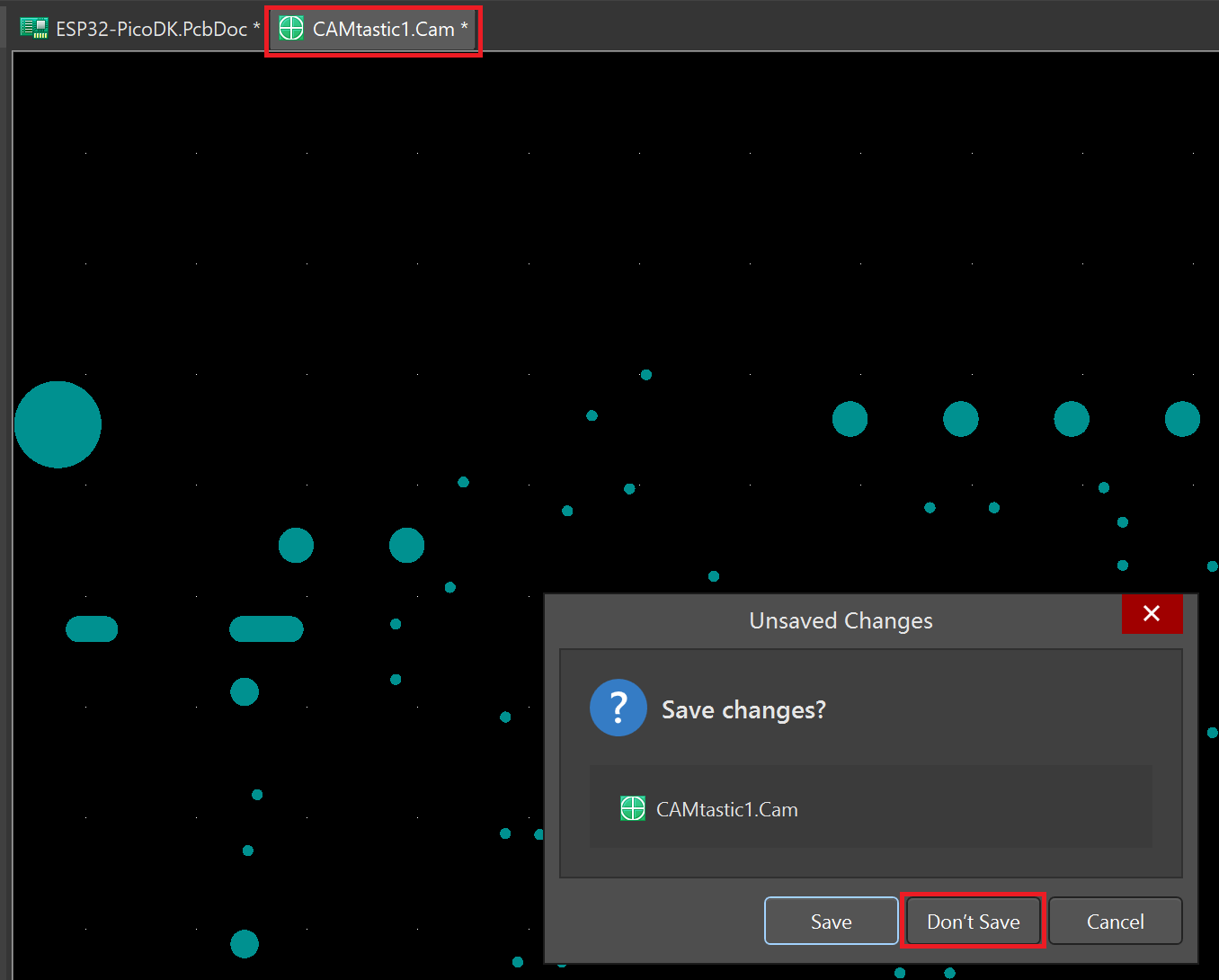

弹出的.Cam工程文件直接关闭即可，不需要保存。

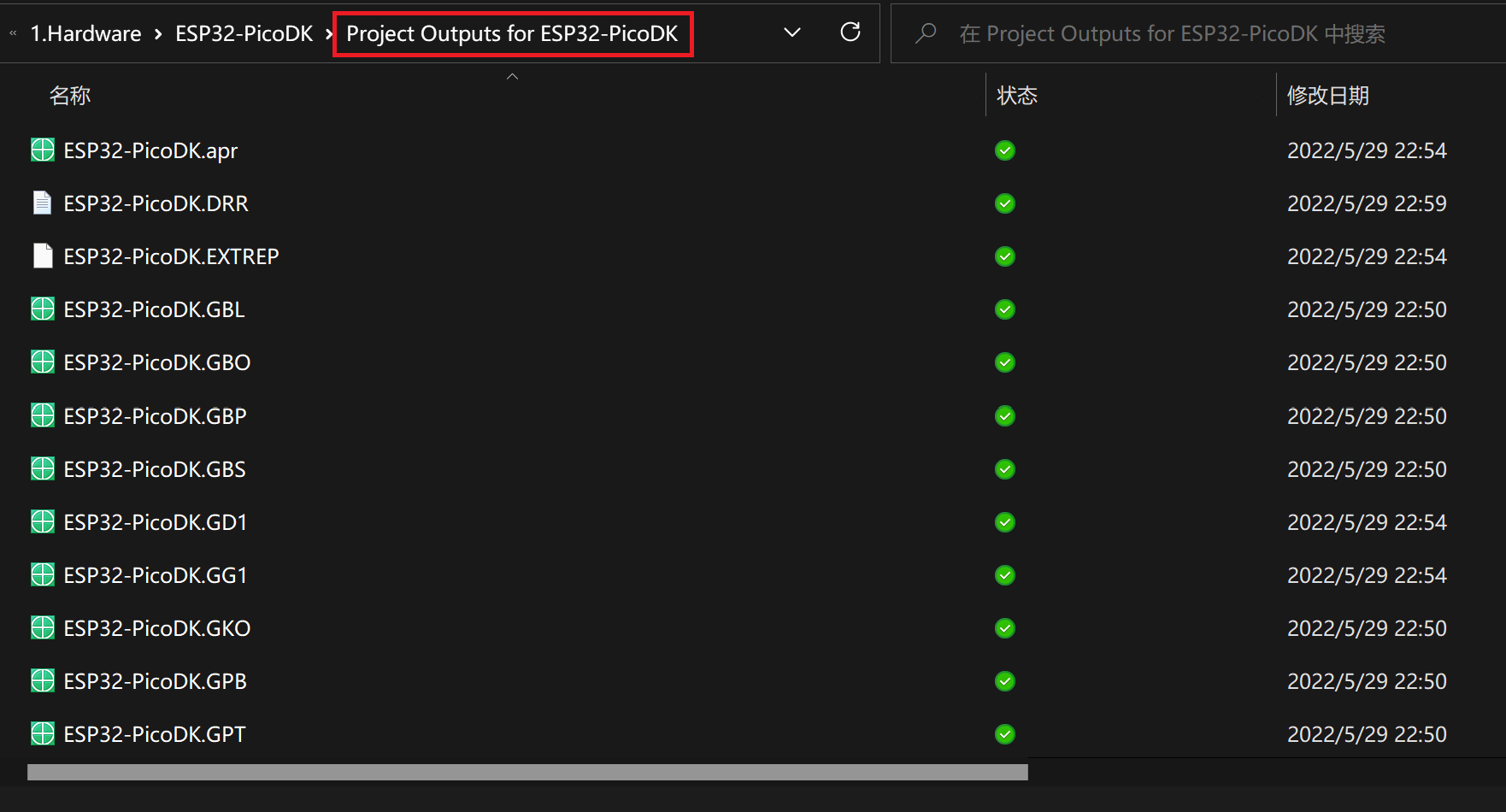

Gerber文件就已经导出完成了，默认导出路径在PCB所在目录下的 Project   Outputs for XXX的文件夹，压缩后发给厂家即可生产。

附文：过孔批量盖油

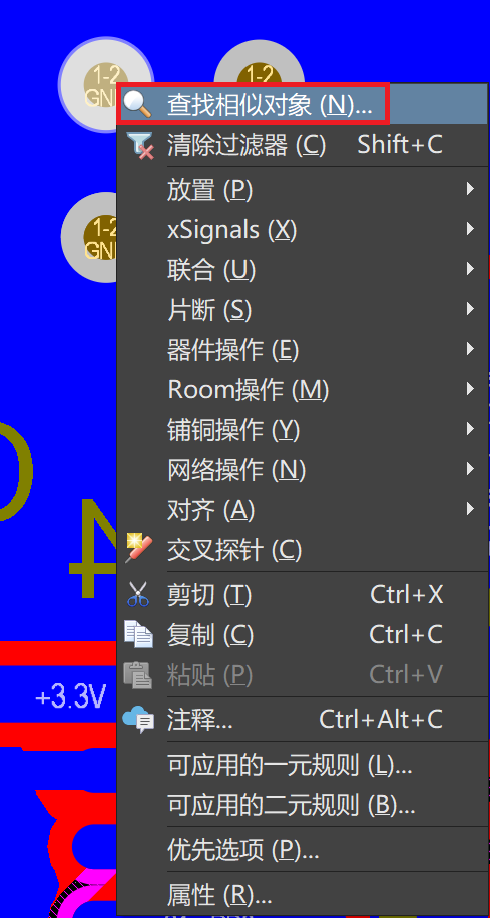

在PCB界面选中过孔，单击鼠标右键，选择 查找相似对象。

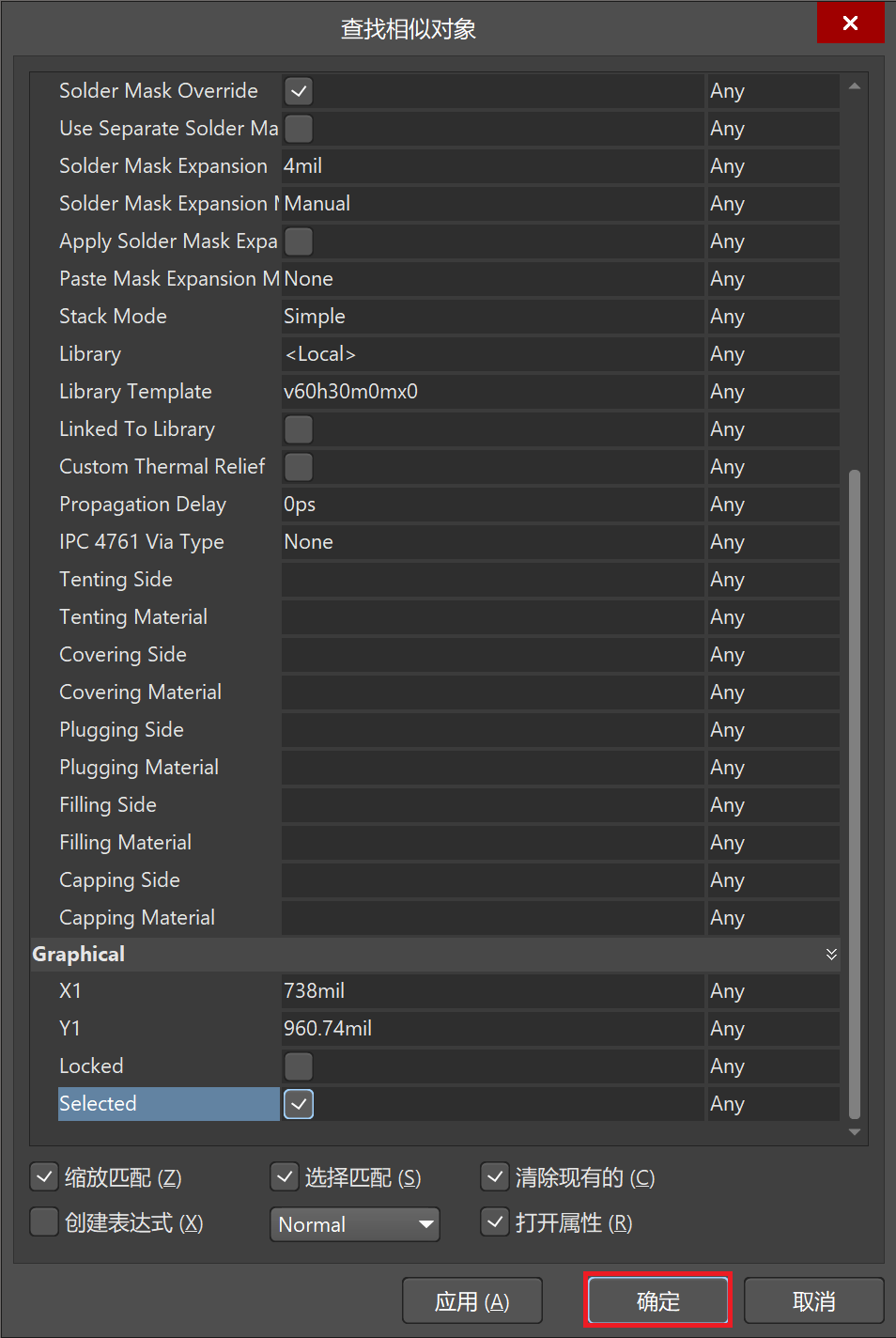

弹出下面界面后，直接点击 确定，所有过孔就都选上了。

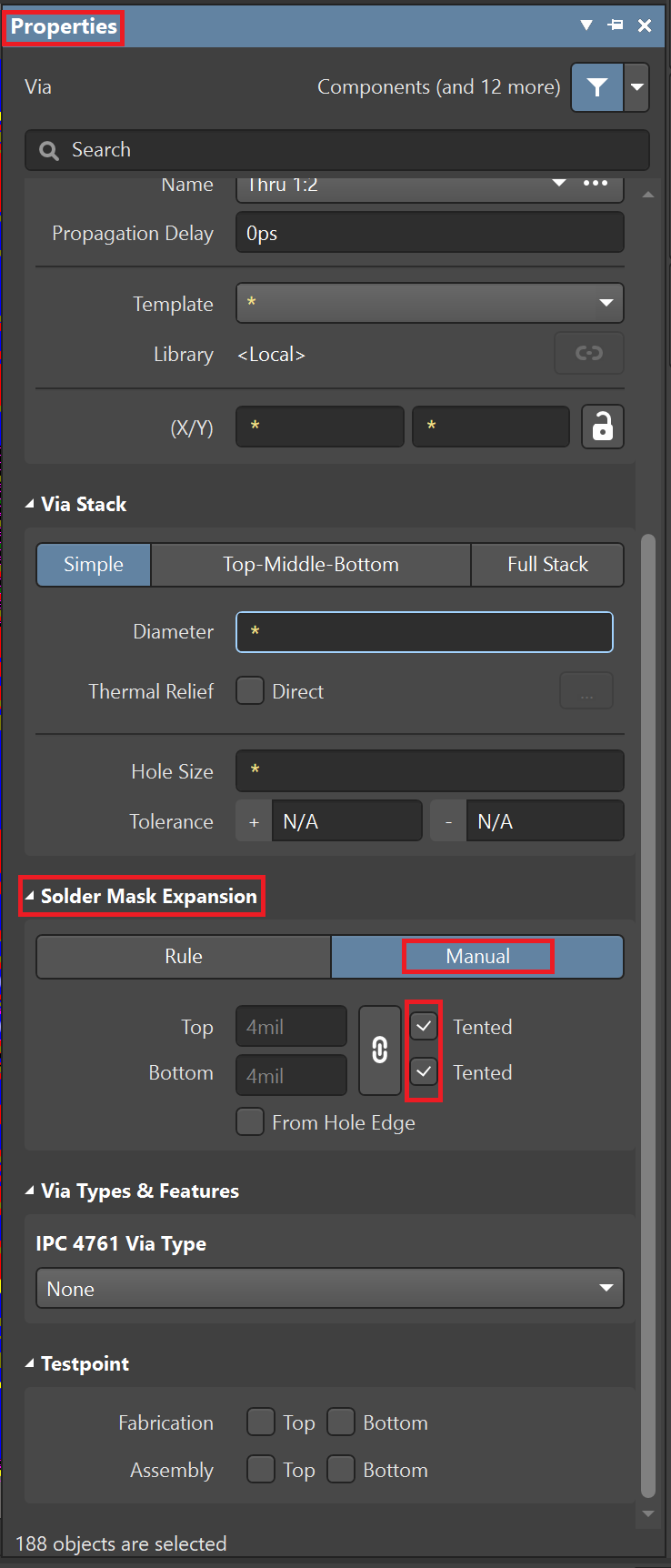

在弹出的 Properties 界面中，找到 Solder Mask Expansion，选择 Manual，勾选上 Tented。

如果是单个过孔添加盖油，选中该过孔后直接勾选 Tented即可。

接着在英文输入法时按键盘上的3键切换到3D图，检查过孔是否盖油。
