Altium Designer 生产文件输出与归档管理

一、生产文件输出

Gerber文件是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合，是线路板行业图像转换的标准格式。作为初识PCB的小白，往往会将PCB源文件发给板厂进行制作，这样有好处也有坏处，好处在于方便，不需要自己整理打样文件，然而这样却失去了文件的保密性。一般在工业制造中为了确保文件的保密性，往往以Gerber文件的形式发送给板厂进行制造。本期以双层板单面贴为例向大家介绍一下简单Gerber文件的输出过程以及文件的归档处理，此文仅供参考，最终文件以个人的需求为主。

   一般生产文件输出包括四个文件：

1. Gerber Files;
2. NC Drill Files;
3. IPC-356网表文件;
4. 坐标文件。

Gerber文件输出

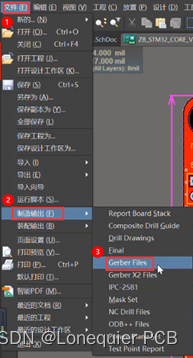

1.输出步骤文件 – 制造输出 – Gerber Files

2.Gerber设置

（1）通用设置一般单位采用英寸，格式按照2:4；

   （2）层设置层根据自己画的板子所需进行勾选。


   此设置以双面板单面贴片为例，由于底层没有放置器件，没有需要贴的器件，所以底层的锡膏层（Bottom Paste）没有勾选。

   （3）钻孔图层设置


   （4）高级设置


   有时绘制的板子尺寸较大，在输出时一般会报错，所以一般会在尺寸值后多加一个0。

钻孔文件输出

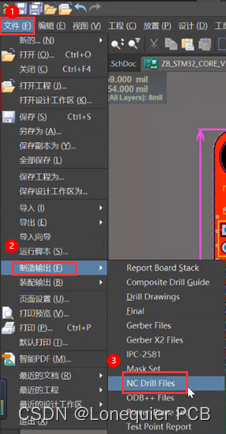

1.输出步骤文件 – 制造输出 – NC Drill Files

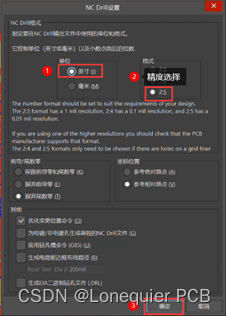

2.NC Dill设置

3.导入钻孔数据

IPC-365网表文件输出

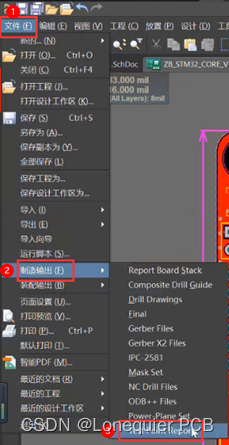

1.输出步骤文件 – 制造输出 – Test Point Report

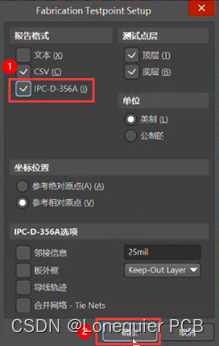

2.Fabrication Testpoint Step

坐标文件输出

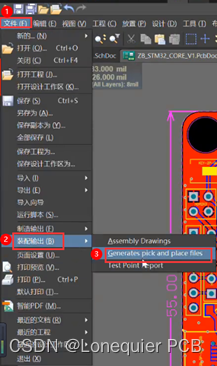

1.输出步骤文件–装配输出–Generates pick and place Files

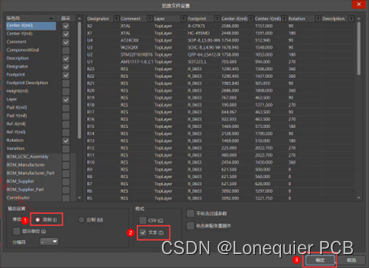

2.拾放文件设置

二、归档文件处理

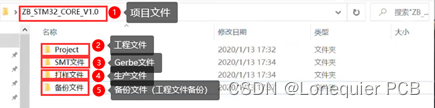

归档文件一般按照客户的需求整理，如无要求一般按照最基本的归档方式整理，简单的文件归档一般包括四个文件：工程文件、SMT文件、打样文件和备份文件；

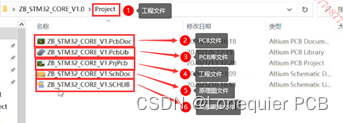

1. 工程文件

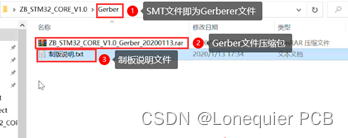

2. SMT文件

3. 打样文件

4. 备份文件备份文件即为工程项目文件备份。
