Altium Designer中输出Gerber文件的方法（导出钻孔文件）

在PCB设计工作完成以后，为了方便生产，我们要把设计好的PCB文件输出成gerber文件。下面介绍一下输出的步骤。

在主界面，点击 File-Fabrication outputs-Gerber Files，进入 Gerber setup。

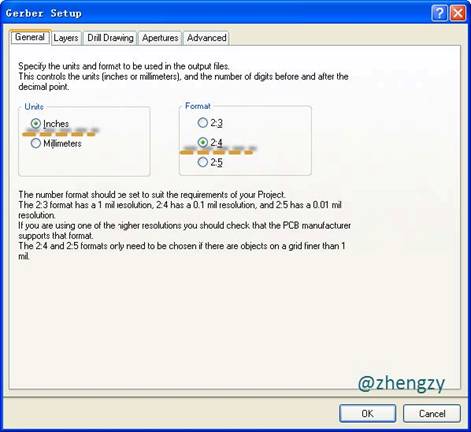

1、在" General" 里面，" units"选择" inch"，格式选择 2:4。

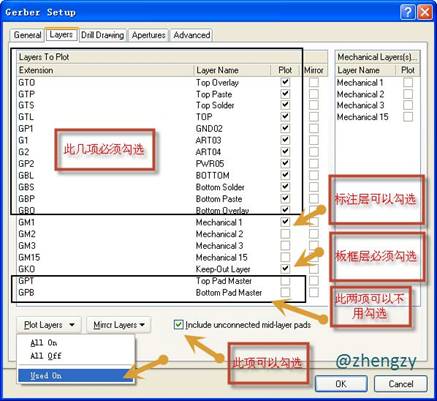

2、在" layers"里面，在" polt lays"下拉菜单里面选择" Used on" 要检查一下，不要丢掉层,在" Mirror layers"下拉菜单里面选择 " All off" 。

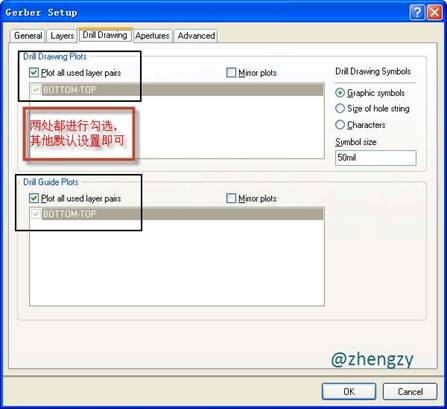

3、Drill Drawing菜单栏中图示两处需进行勾选。

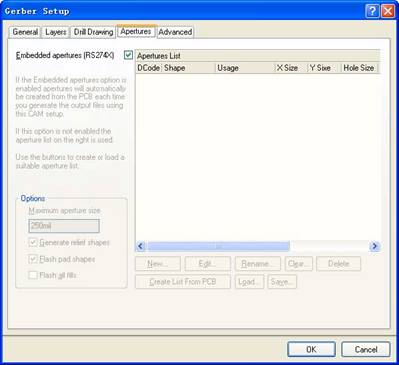

4、此 Apertures菜单栏默认设置即可。

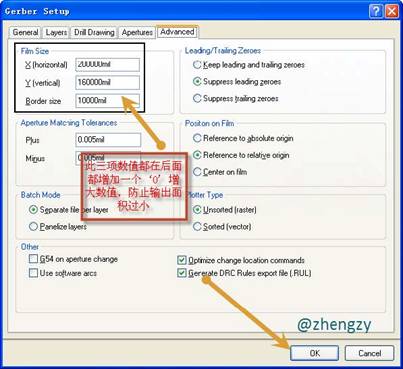

5、Advanced菜单项，图示三项数值都在后面都增加一个' 0'，增大数值，防止输出面积过小。其他选项采取默认设置即可。

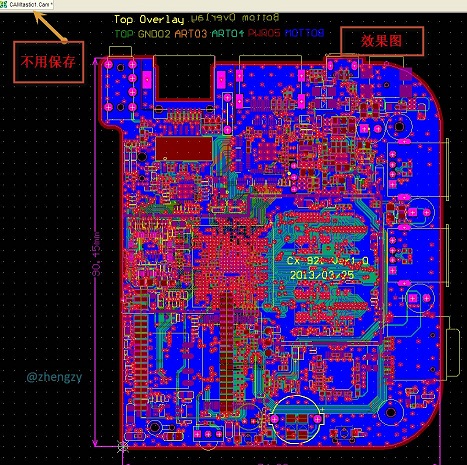

输出效果图：

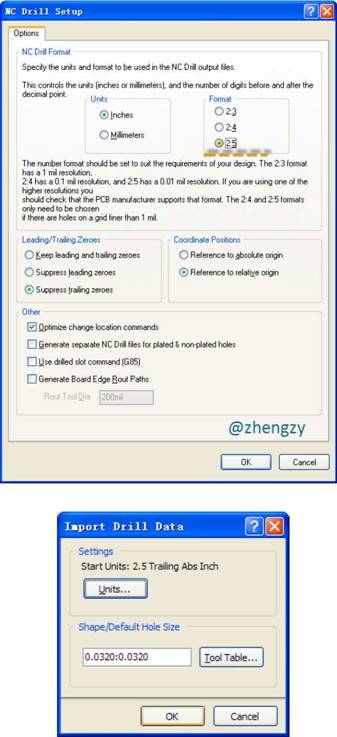

7、在 PCB 的文件环境中，左键点击 File-Fabrication outputs-NC Drill Files,进入钻孔文件输出界面，单位选择" inch"，格式选择 2:5 。其他选项默认设置即可。

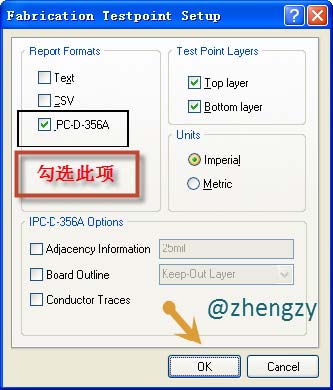

8、在 PCB文件环境中，左键点击 File-Fabrication outputs-Test Point Report,进入 IPC网表生成界面。勾选图示所示项，其他采取默认设置即可。

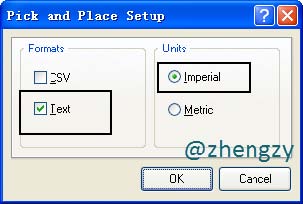

9、在 PCB文件环境中，左键点击 File-Assembly Outputs-Generates pick and place files ,进入坐标文件生成界面。勾选图示所示项， Ok！

所有生成的.cam都可不用保存。

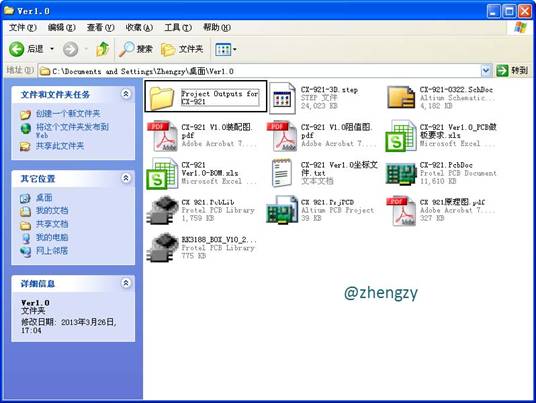

把当前工程目录下的 Output文件夹中的所有的文件进行打包压缩，送到加 PCB工厂进行加工。
