Altium Designer 19生成Gerber文件的方法

Altium Designer19 生成Gerber文件

文章目录

• Altium Designer19 生成Gerber文件
• 一、Gerber 文件输出
• 二、钻孔文件输出
• 三、工程文件夹处理

一、Gerber 文件输出

在输出Gerber 文件之前，先保证PCB是处于一个完成的状态(或DRC验证通过后)。

第1步：设置原点：

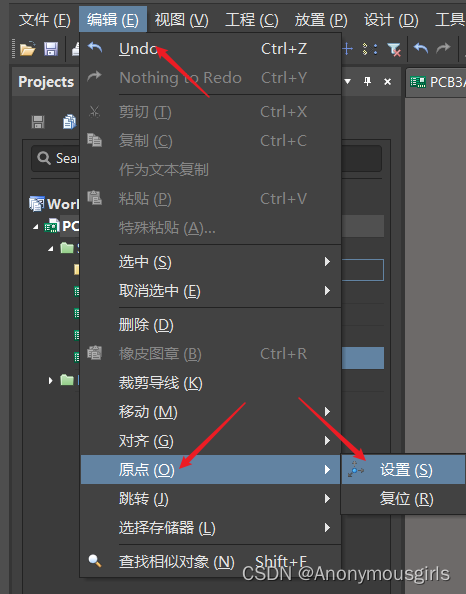

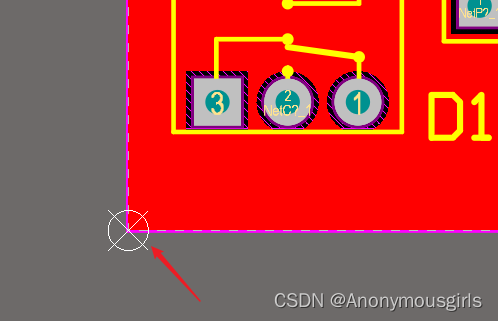

   编辑( Edit  ) -> 原点(Origin) -> 设置(Set)，然后将原点定在PCB某一位置（习惯放板子的左下角）。

第2步：配置PCB板相关参数：

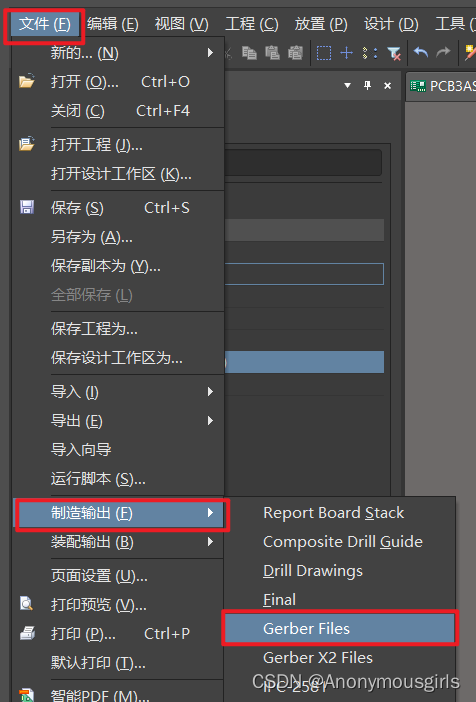

   点击文件 -> 制造输出 -> Gerber Files

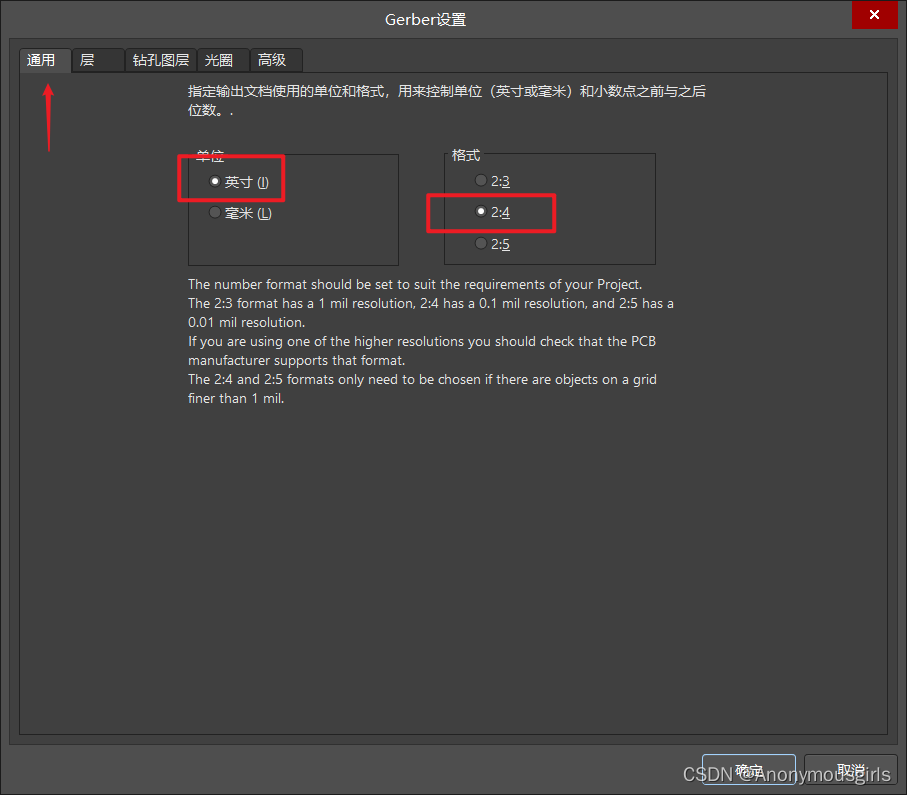

1.2.1 通用：单位默认可用英寸、格式2:4即可。

格式中2: 3, 2:4, 2:5代表文件中使用的不同数据 精度  ，其中2: 3表示数据含2位整数3位小数，另外两个同理。设计时根据自己在设计中用到的单位精度进行选择。当然，精度越高，对PCB制造设备的要求也就越高，。

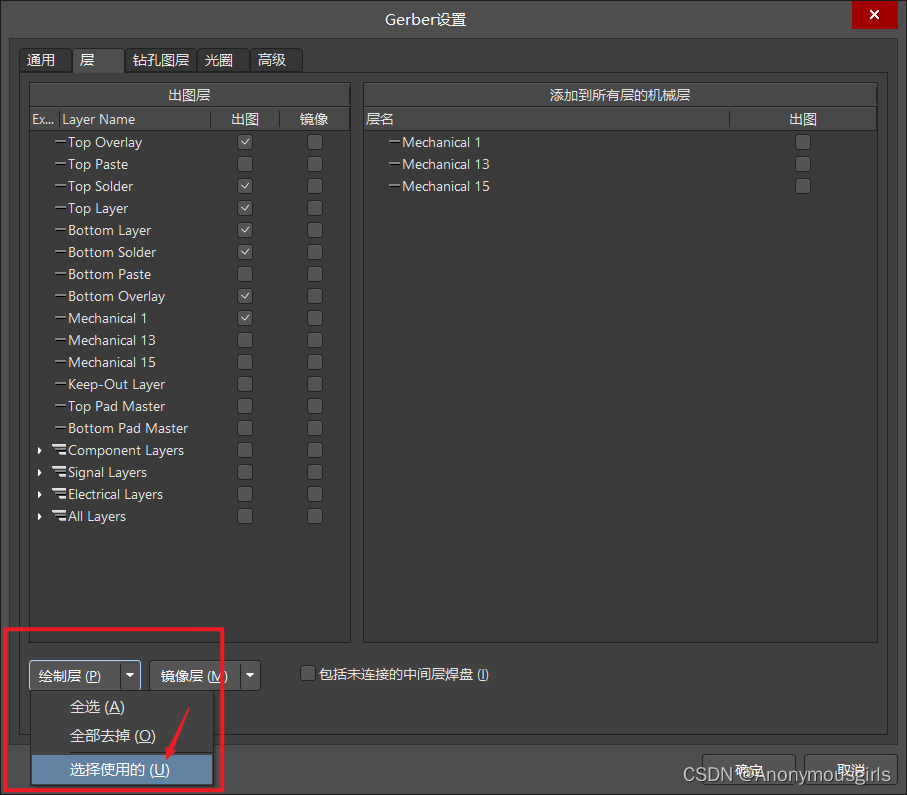

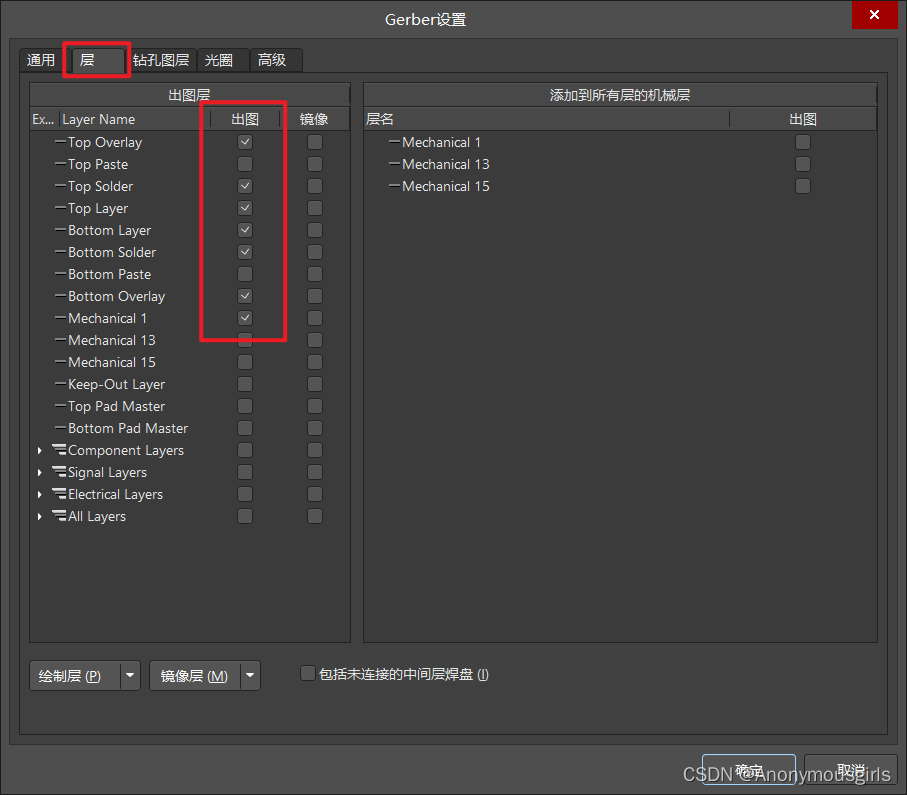

1.2.2 层：根据PCB的需要，勾选使用到的层。（典型两层板层的选择）

如果不清楚具体用到哪些层，可在左下角展开绘制层选择所有使用的层。

需要生成Gerber文件的层简单说明：

   在左侧“Plot"列表内选择要生成Gerber文件层面，如果要对某一层进行 镜像  ，勾选相应的"Mirror”镜像选项(默认不需要)；如果勾选左侧的Mechanical1，则在光绘文件GM1单层显示。勾选右Mechanical1则每层都会加入机械层信息，也就是边框层。包含未连接中间信号层上的焊盘“Include unconnected mid-layer pads”项被选中时，则在Gerber中绘出不与间信号层上孤立的焊盘连接在一起。该项功能仅限于包含了中间信号层的PCB文件输出Gerber时使能。

   注意:要检查一下，不要丢掉层，可点击Plot Layers“绘制层”下拉菜单，可以把使用的层选中，也可以鼠标单击Plot下的方框选择要导出的层。点击 Mirror   Layers下拉菜单All off可以关闭所有镜像的层其实默认就是关闭的。

如果是人工焊接的双面板，两个Paste层都不需要，是做回流焊中向表贴焊盘上刷锡浆膏的钢网用的。两个Master层也不要，是给贴片机定位的。如果双面板都含有丝印层，两个Overlay都要选上，如果只有顶层，那么可以省略一个Bottom Overlay。两个Solder阻焊层都要选，用于焊盘表面及所有不被阻焊油覆盖的地方。

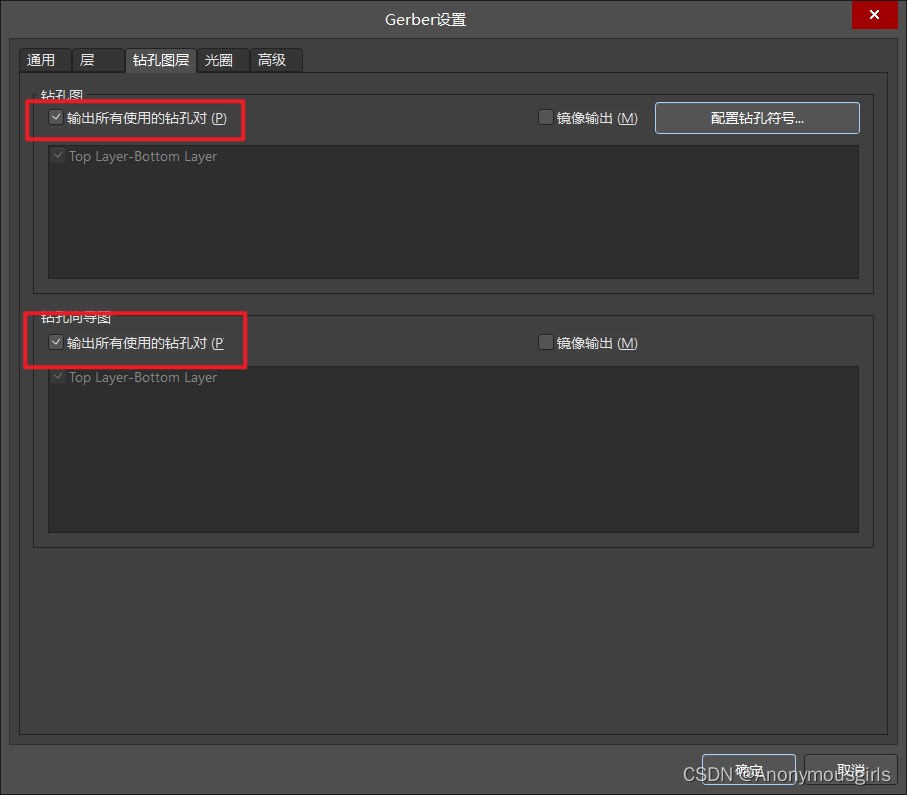

1.2.3 钻孔图层：勾选下面图片提示两个即可。

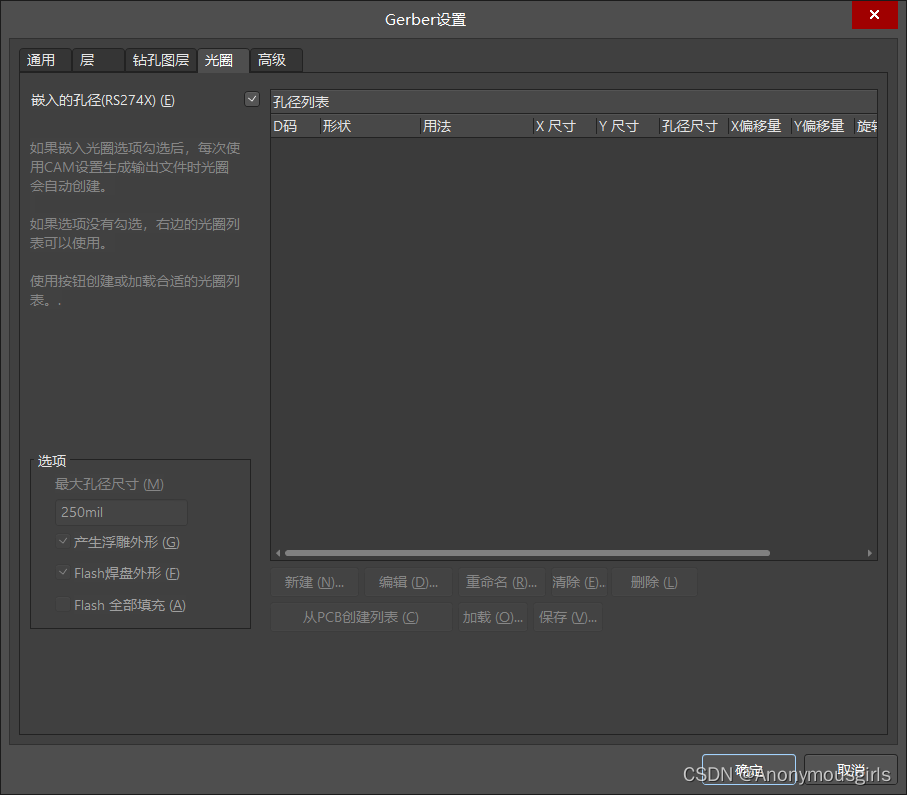

1.2.4 光  圈：勾选默认即可。

1.2.5 高级：可以保存默认值，最后点击确定。

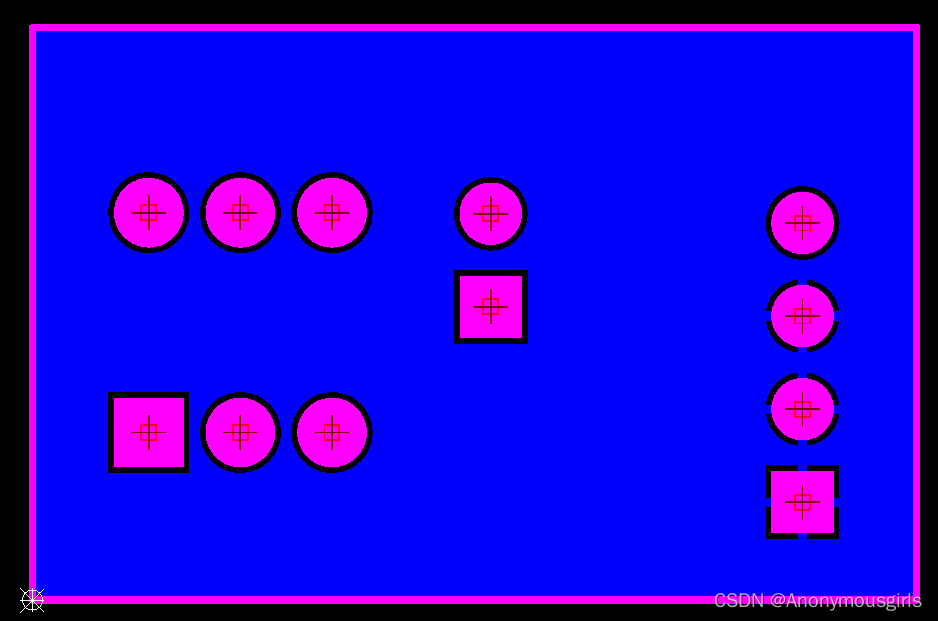

1.2.6 生成的Gerber文件如下图所示：

二、钻孔文件输出

普通的PCB基本是由贴片元器件和 插件  的元件组成，所以就需要输出钻孔才行，否则直插器件无法焊接的。

2.1 配置参数

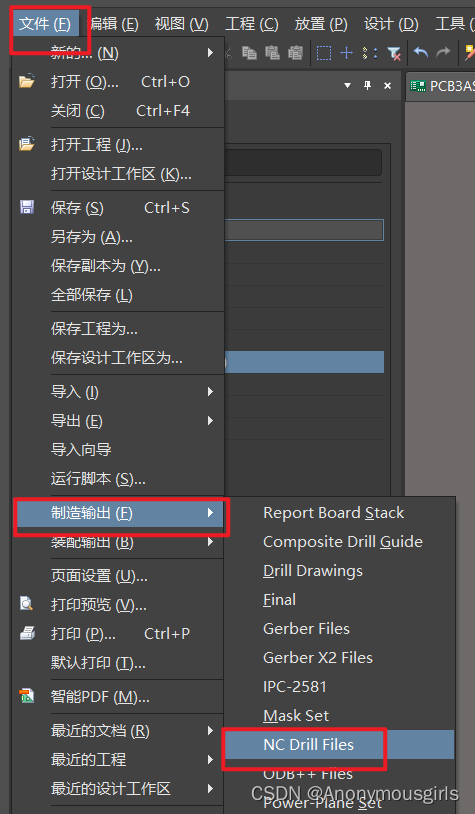

   点击文件 -> 制造输出 -> NC Drill Files

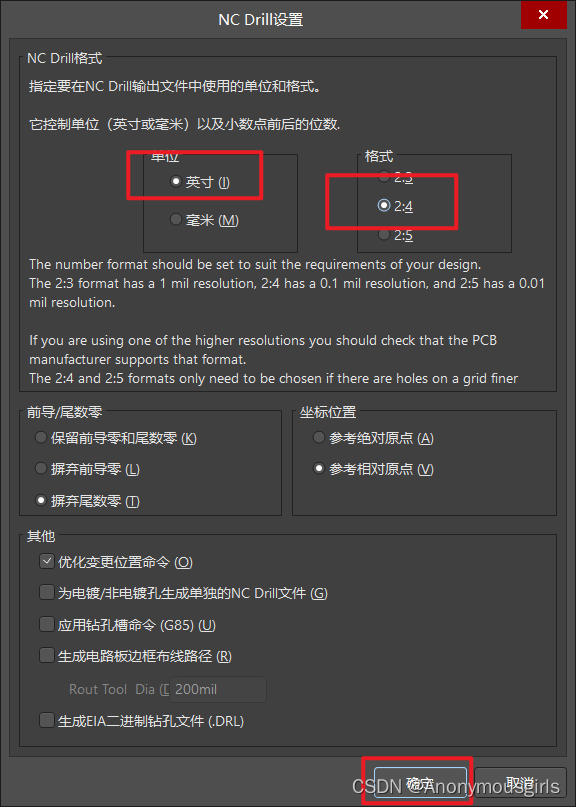

2.2 选择单位和格式，需要注意的是这里的单位和格式要和上面设置的保持一致才行。

点击确定，保持默认即可。

   最好点击确定。

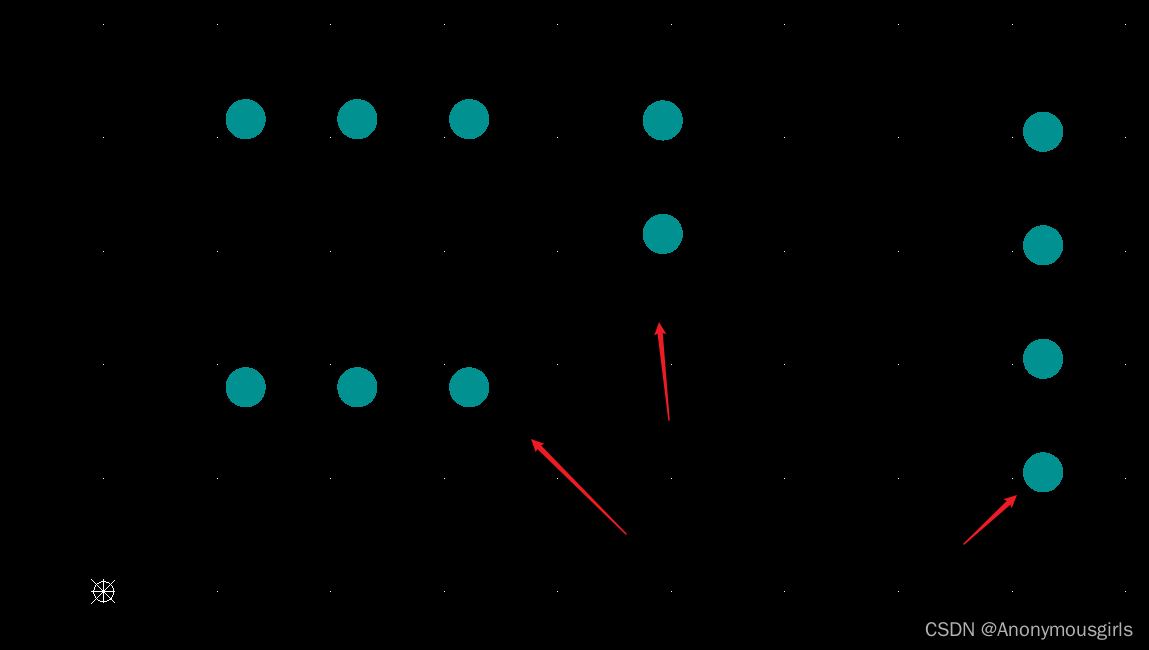

2.3 生成的钻孔文件下图所示

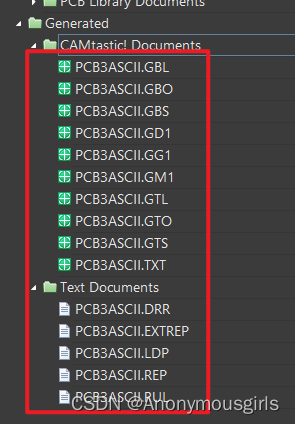

2.4 工程栏显示输出层文件信息如下：

2.5 保存文件，关闭工程。

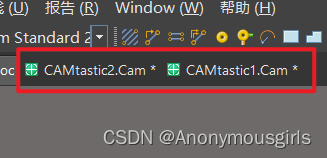

   最后生成的两个带. Cam文件可以不用保存到工程中(可有可无)。

三、工程文件夹处理

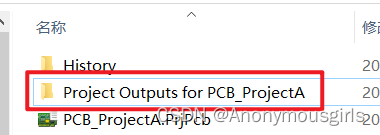

3.1 输出的工程文件如下：

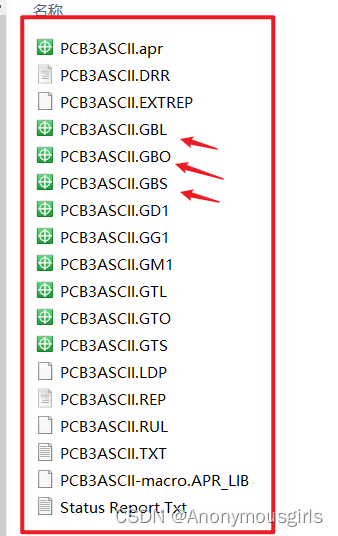

进入即可看到这些层文件信息。

把当前工程目录下的 Project   Outputs for…文件夹文件进行打包，送到加PCB工厂进行加工即可。(工程名字可重命名自己喜欢的)

到此Gerber文件就设置完成了，等板子到手就可以焊接验证啦。

双面板一般都要输出那些层：
