Altium Designer软件规则设置详解

阅读数 1
点赞 0
article_banner

前言

AD软件 ，使用一些规则和技巧，使得画图更方便。尤其是画好图进行铺铜方面的修改，设置好规则，可以直接重新铺铜，而不用担心规则方面更改。

1、Clearance

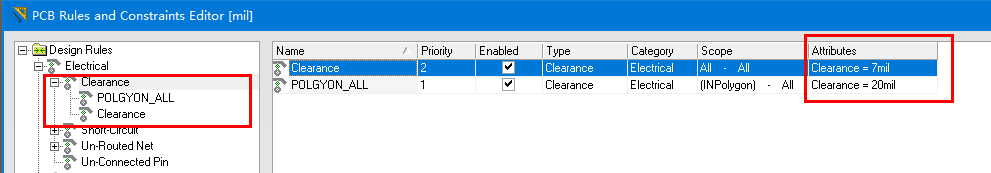

铺铜用一个规则，间隔20mil。进行 DRC 检查用另一个规则，间隔7mil。
在这里插入图片描述

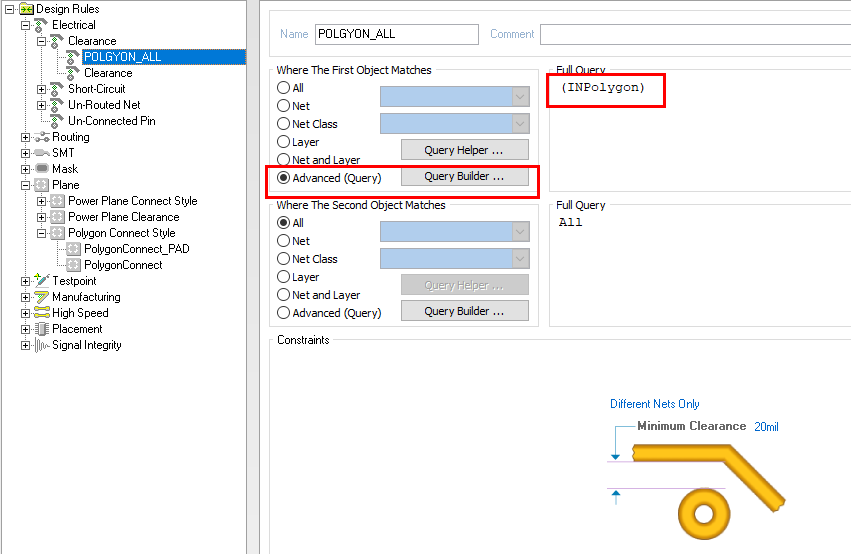

   铺铜用 (INPolygon)
在这里插入图片描述

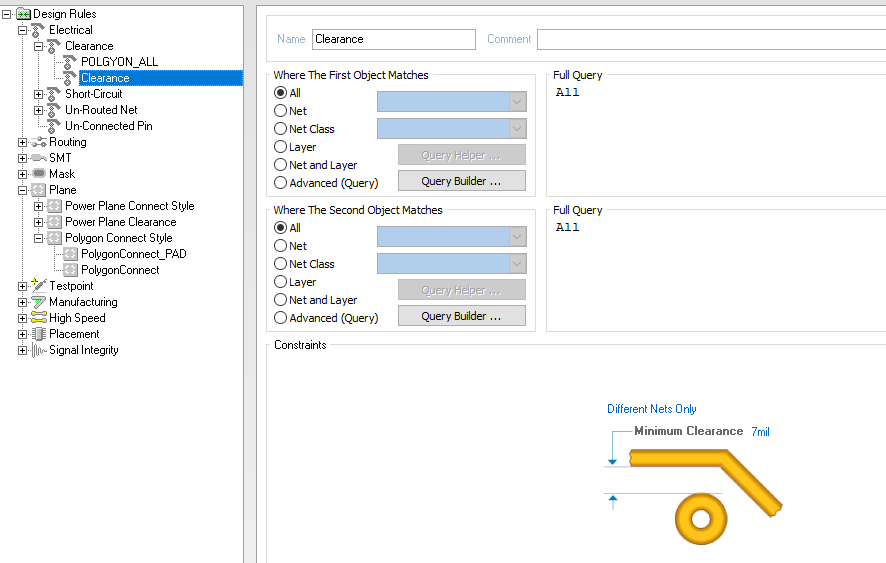

   DRC检查用 All
在这里插入图片描述

2、Polygon Connect Style

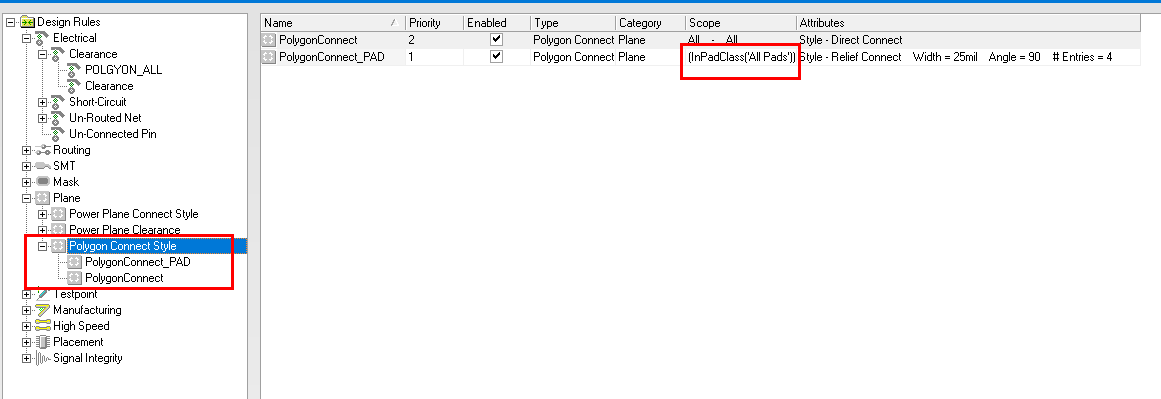

焊盘用十字连接，便于 焊接 。其它进行直连，主要是过孔要直连。
在这里插入图片描述

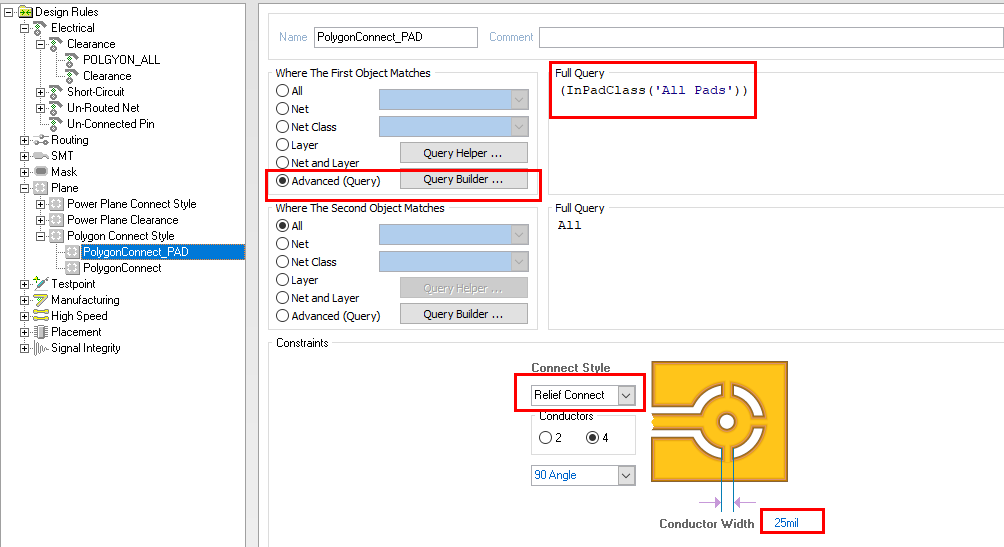

   焊盘用十字连接 (InPadClass(‘All Pads ’))
在这里插入图片描述

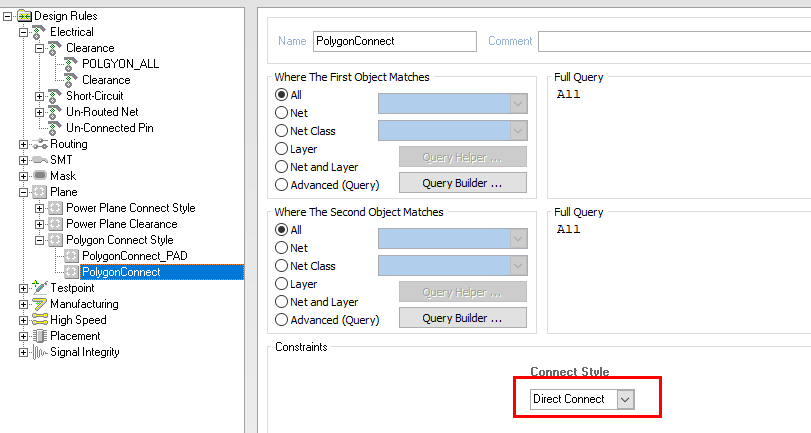

   其它直连用 All
在这里插入图片描述
