Altium Designer PCB设计常用规则详解

阅读数 6
点赞 0
article_banner

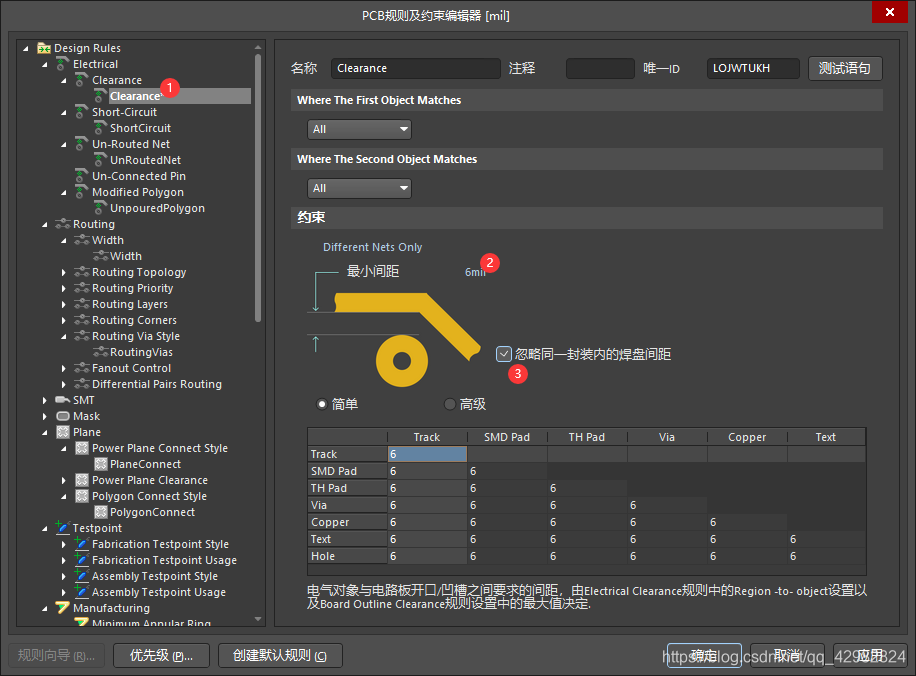

1间距规则

设计 PCB时,综合考虑设计工艺与成本之间的矛盾,各项之间的间距根据检验值≥6mil
在这里插入图片描述

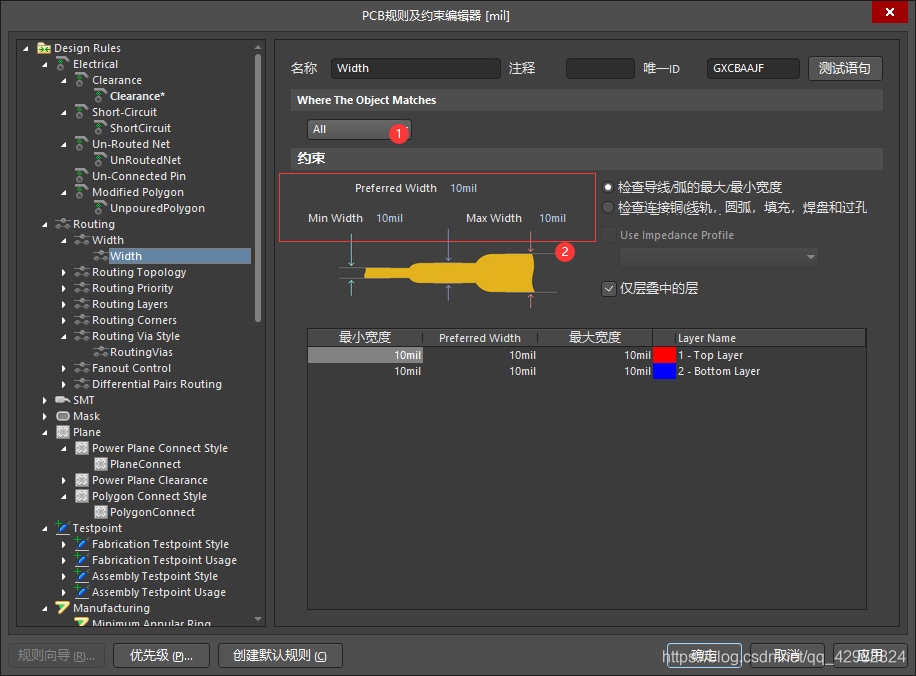

2线宽规则

线宽的设置要考虑阻抗要求,一般经验值:

   通过创建 类  分别设置

   (1)信号线>6mil

   (2) 电源 线>15niil
在这里插入图片描述

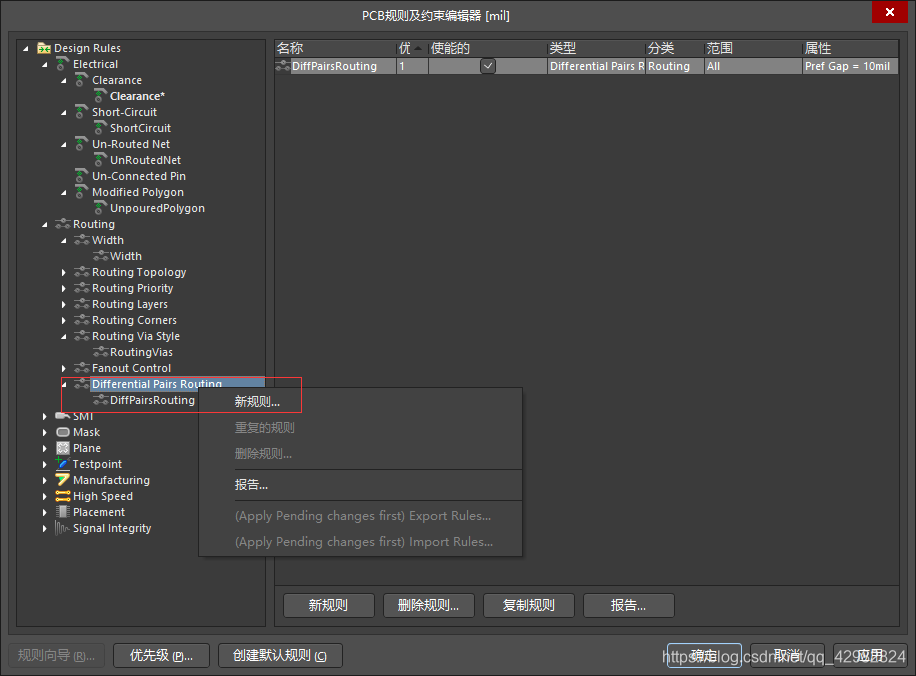

   (3)差分线的设置
在这里插入图片描述

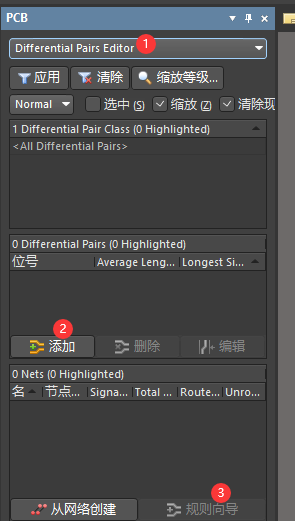

   或者在PCB选项卡中设置差分线规则
在这里插入图片描述

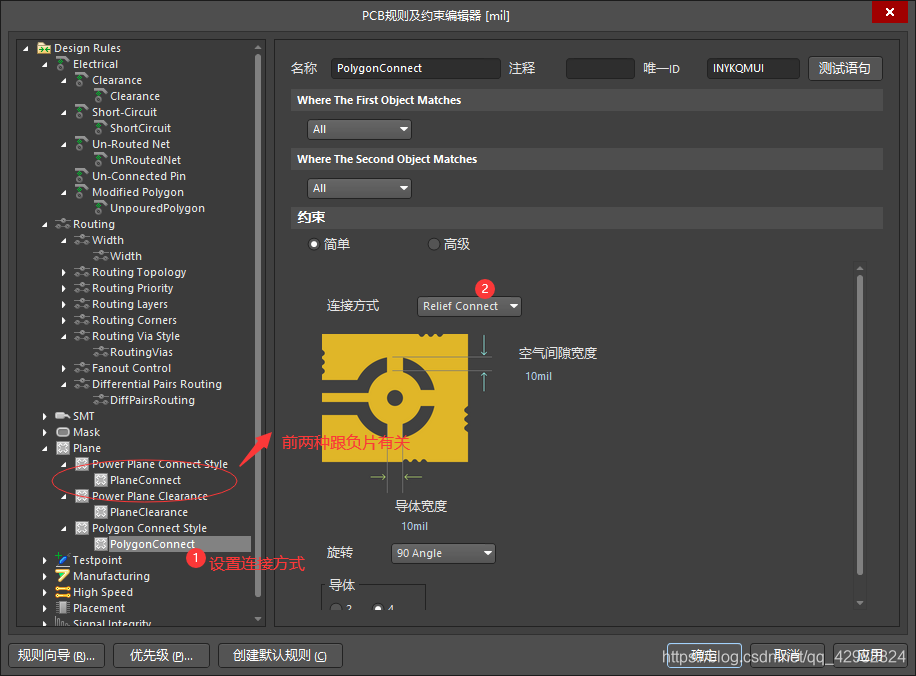

3铺铜规则

铺铜规则中,与焊盘的连接方式有

   (1)十字连接

   在手工 焊接 时,受热均匀,不容易虚焊,但是载流能力减弱。

   (2)全连接

   机器回流焊时,不受影响,载流能力强。

   (3)不连接(不常用)
在这里插入图片描述

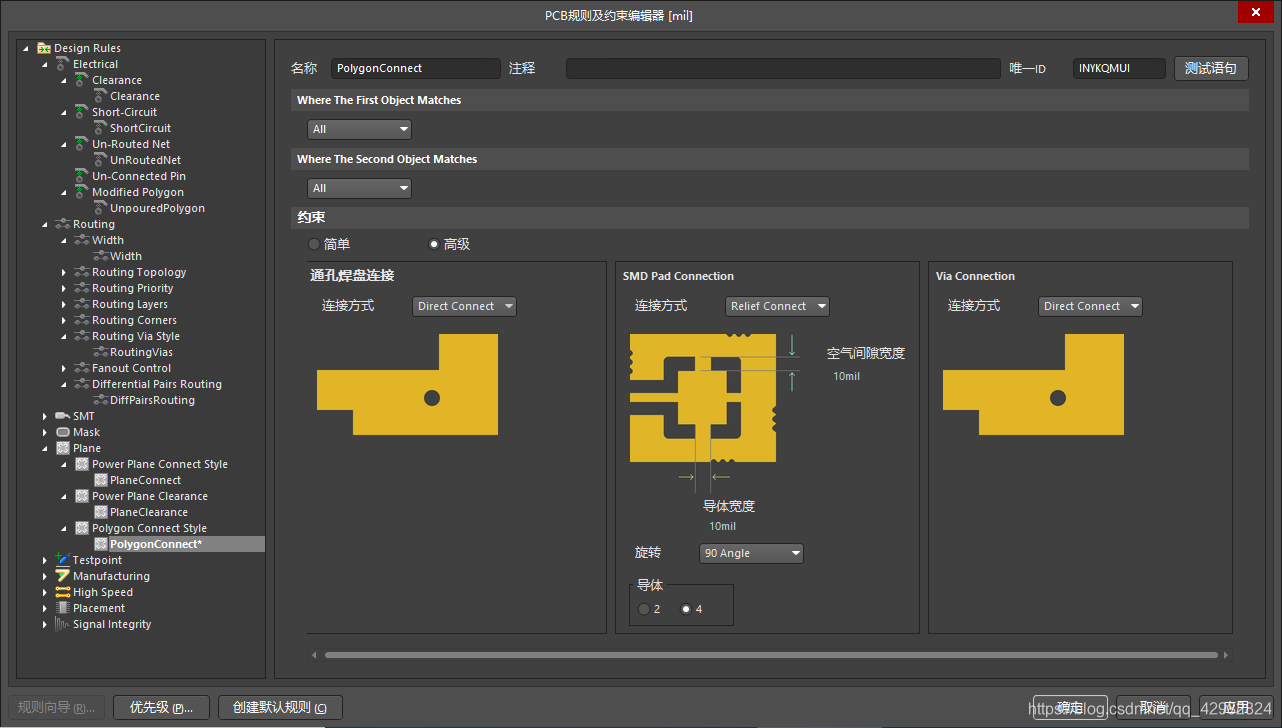

   在高级设置中,通孔焊盘、过孔一般采用全连接,标贴焊盘十字连接
在这里插入图片描述

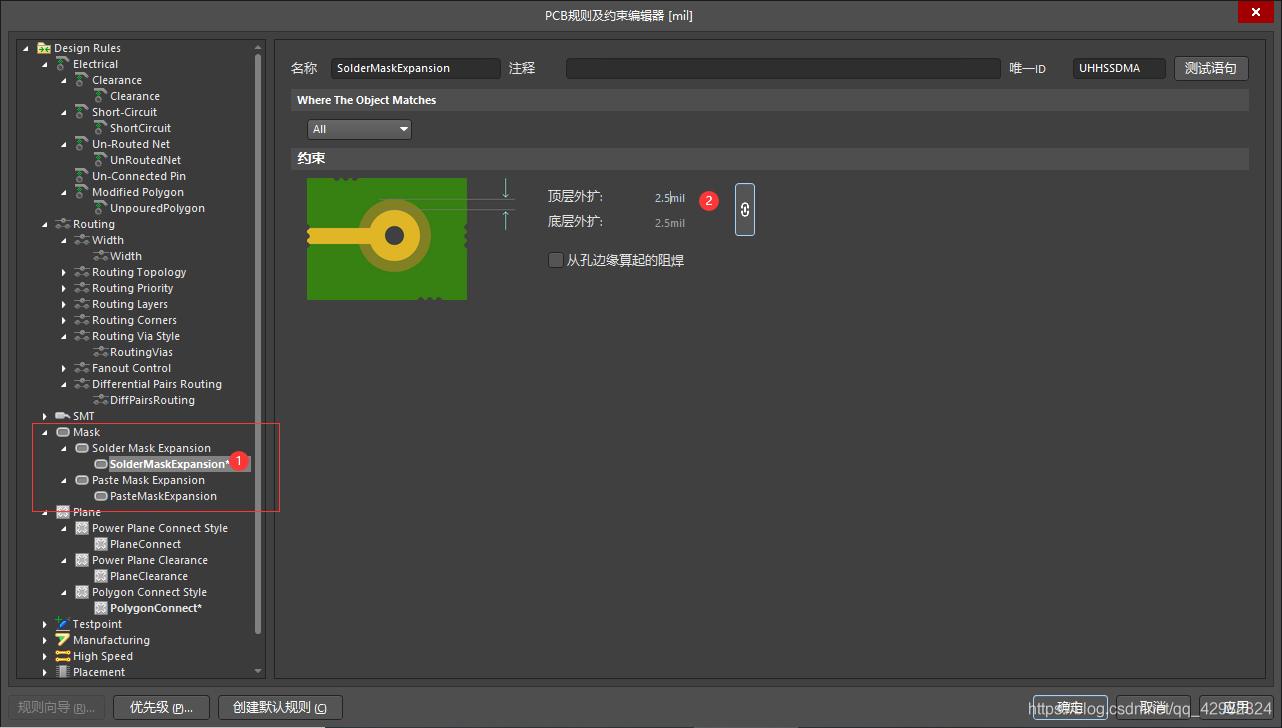

4阻焊规则

为了保证绿油桥4mil以上,阻焊层一般单边2.5mil.(阻焊层的作用是为了防止绿油盖到焊盘上)
在这里插入图片描述

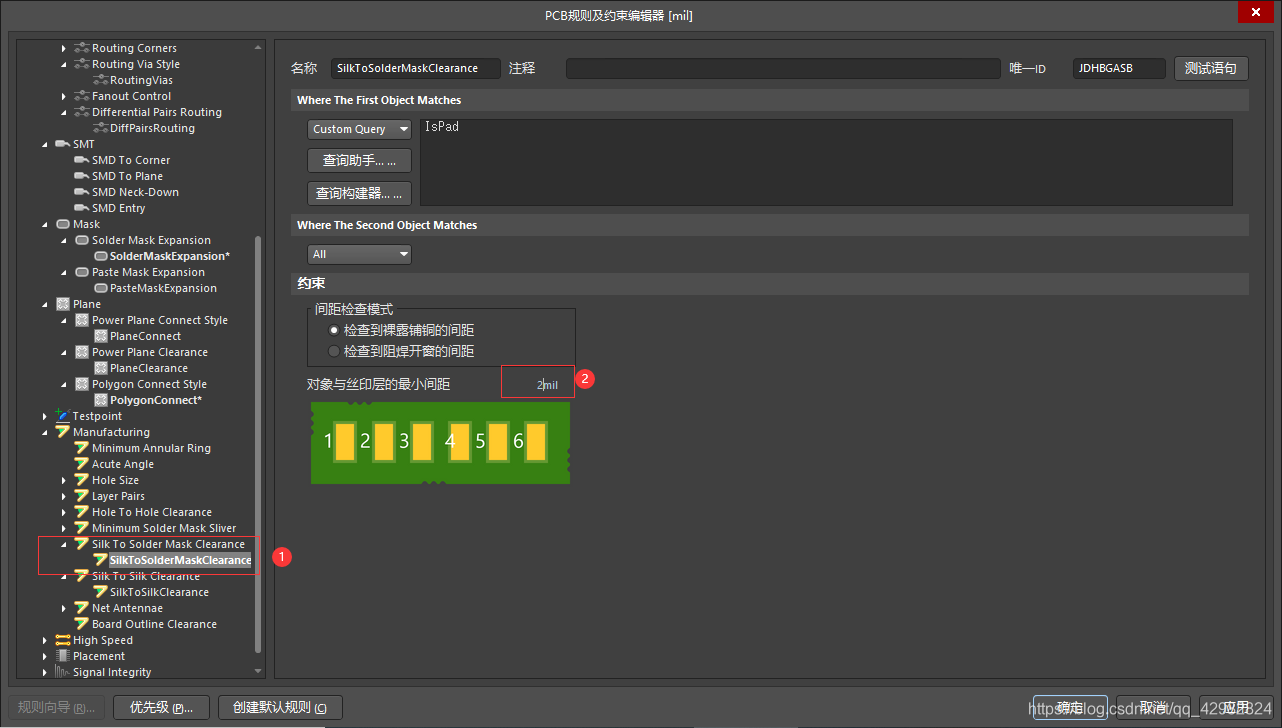

5丝印规则

至少保证丝印到焊盘的最小间距为2mil
在这里插入图片描述
