走在路上，有交通规则；
玩个游戏，也有游戏规则。
画PCB，当然也有PCB的设计规则。
PCB的规则，一般用于约束PCB的布局与布线行为，不满足规则的行为无法实现，或者能够检查出来。比如说在不允许短路的情况下，不同网络的线无法连接到一起；如果定义最大的通孔直径是2.54mm，虽然能够放置直径大于2.54mm的通孔，但进行“设计规则检查”的时候，也能发现错误。
设计规则中，有很多尺寸相关的，因此要先统一单位。把原理图导入PCB之后，可以看到设计PCB的工作界面，其中某个角落（一般是左上角，如果找不到，可以按下Shift+H）可以看到这样的提示。
在英文输入法的状态下，按“Q”，在公制和英制之间转化单位。
mil 是一英寸的 1/1000，等于 0.0254mm。大部分的PCB设计教材里一会用英制一会用公制，很容易造成混乱。为什么有这种情况呢，能不能只用一种呢？
这个问题确实是困扰很多工程师多年的问题。这要涉及到现代电子技术的演变。现代电子技术先是从英制国家兴起，因此早期的产品多是英制单位。直至SMT技术的早期单位还都是英制，例如现在常用的SO-xxx系列其引脚间距为50mil，BGA球距也还有50mil的。但随着其他国家和地区技术发展和元器件越来越微型化，现在的新型器件多以mm为单位。为了在设计上便于对齐处理，只能公英制混用了。
但是现在很多的高密度器件基本都是公制单位设计的，高精度贴片机基本都是公制设计，建议大家新学还是用公制布线，有需要英制对齐的时候暂时切换一下英制。毕竟现在趋势是公制器件占主导了，同时其他CAD软件时也都是用公制。另外公英制转换也没必要追求完全精确。如在规则设定的时候 8mil 和 0.2mm 误差不过 1.5%，很多时候没必要追究的。
Altium Designer 有一些默认的规则，其中并不适用于本案例的地方，进行修改。其它的没有用到的规则，后续章节会详细介绍。本案例是个最简单的低速双面板，目前规则“够用就好”。

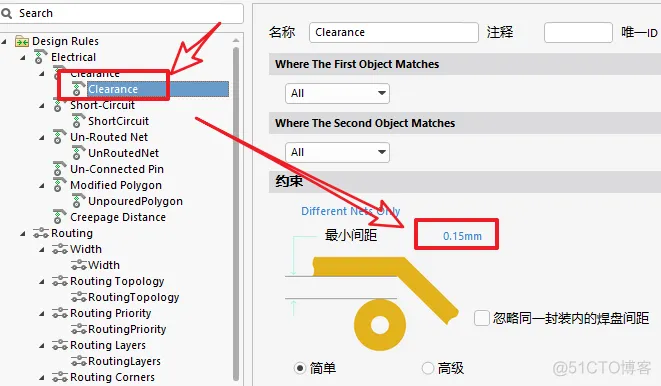

最小的布线间距设置为0.15mm；

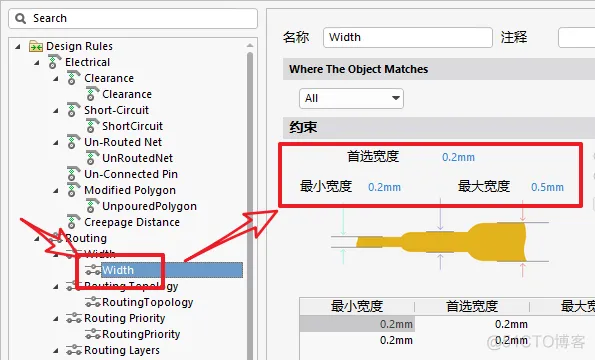

布线宽度最小为0.2mm，首先0.2mm，最大0.5mm；
过孔设置为内径0.3mm，外径0.6mm；

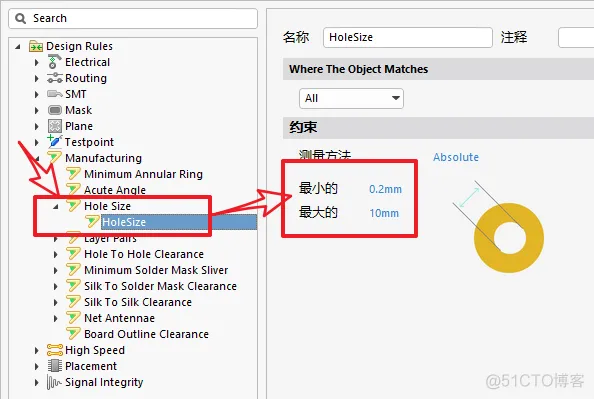

通孔尺寸最小0.2mm，最大10mm；

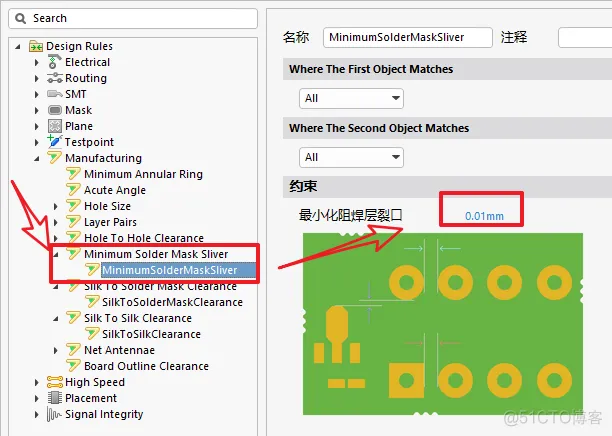

最小阻焊层裂口0.01mm，这条规则用于约束阻焊，对于布线没有影响，修改规则只是为了避免“设计规则检查”时报错。
对象与丝印的最小间距0.01mm，如果丝印放到焊盘上，可能影响焊盘上锡，因此两者不可重叠，但也无需要求相距太远。

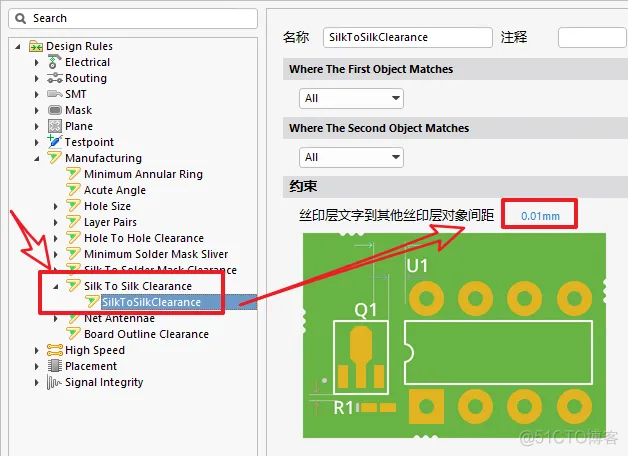

丝印层文字到其它丝印层对象间距0.01mm，这条规则用于约束丝印，不影响PCB的电气属性，用于避免丝印重叠。
设计规则，可不是用来打破的哦。不满足规则的板子，很可能板厂无法生产，或者做出来也是不能用的。不遵守规则，小心被塔击杀哦
