AltiumDesigner速成系列之四：规则进阶解析

在AD进行PCB绘制的过程中，规则的设置是非常重要的一步，设置一个合适的规则可以帮你规避一切可能出现的错误。

当打开规则设置后，首先会看到这个页面：

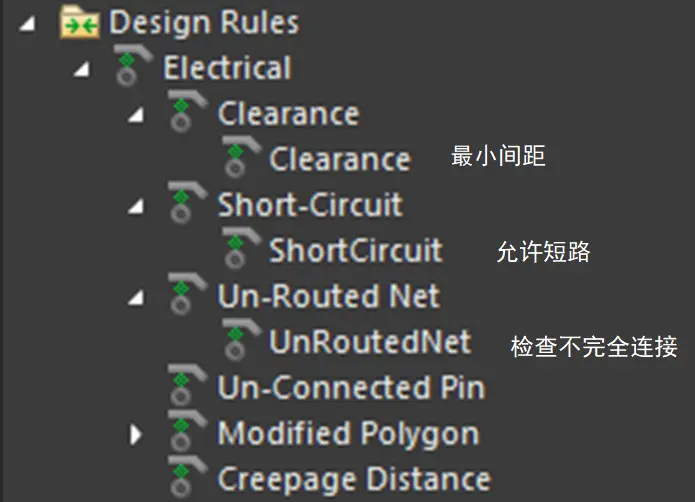

其中我们常用的只有这些用中文标注的项。展开第一项，设置电气规则，如图所示：

在电气规则中，最重要的就是最小间距的设置，展开后如图：

每行每列对应的数字代表对应的两项之间的最小间距。

如第一行第一列的8，代表线与线间距为8mil，以此类推。

然后展开第二项-布线规则，如图所示：

展开第一项，对线宽进行设置：

在这里可以对每一层线宽进行限制，也可以直接对所有层进行限制。

后面几个设置并不是很重要，可以根据实际情况进行设置。

然后回到第一页，展开覆铜相关规则，如图：

在这里可以设置铺铜与过孔的连接方式，导体宽度，空气间隙等，设置合适值即可。

再回到第一页，展开制造相关规则。

遂于阻焊间距，丝印与阻焊间距，丝印与丝印间距，因为其不会导致电气问题，我们通常删除这些规则，或者将其值设置为0。

最后运行DRC检查，找到所有错误的位置并进行修改，直到没有错误为止。
