PCB设计三大法则：3W、20H与五五规则

W : 线宽H : 电源层和GND地层间的距离1.

3W

在PCB设计中为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持大部分电场不互相干扰，这就是3W规则。

满足3W原则能使信号间的串扰减少70%，而满足10W则能使信号间的串扰减少近98%.

3W原则虽然易记，但要强调一点，这个原则成立是有先前条件的。从串扰成因的物理意义考量，要有效防止串扰，该间距与叠层高度、导线线宽相关。对于四层板，走线与参考平面高度距离，3W对高速信号走线可能不够。3W原则一般是在50欧姆特征阻抗传输线条件下成立。

3W原则是指多个高速信号线长距离走线的时候，其间距应该遵循3W原则，例如时钟线、差分线、视频音频信号线、复位信号线及其他系统关键电路需要遵循3W原则，而并不是板上所有的布线都要强制符合3W原则。

使用3W的原则基本出发点就是使走线间的耦合最小。

3W原则成立条件：

3W原则成立还与电路板的物理因素有关。从串扰成因的物理意义考量，要有效防止串扰，该间距与叠层高度、导线线宽相关。

对于四层板，走线与参考平面高度距离(5~10mils)，3W是够了；

但对于两层板，走线与参考层高度距离(45~55mils)，3W对高速信号走线可能不够。

3W原则一般是在50欧姆特征阻抗传输线条件下成立。

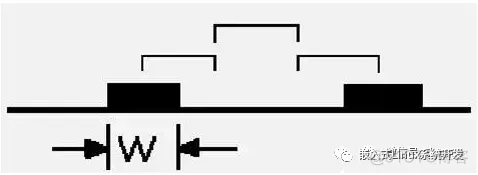

图例说明：

20H原则

是指电源层相对地层内缩20H的距离,当然也是为抑制边缘辐射效应。在板的边缘会向外辐射电磁干扰。将电源层内缩,使得电场只在接地层的范围内传导。有效的提高了EMC。若内缩20H则可以将70%的电场限制在接地边沿内;内缩100H则可以将98%的电场限制在内。

"20H规则"的采用是指要确保电源平面的边缘要比0V平面边缘至少缩入相当于两个平面间层距的20倍。

(1)这个规则经常被要求用来作为降低来自0V/电源平面结构的侧边射击发射技术(抑制边缘辐射效应)。

但是,20H规则仅在某些特定的条件下才会提供明显的效果。这些特定条件包括有:

1. 在电源总线中电流波动的上升/下降时间要小于1ns。
2. 电源平面要处在PCB的内部层面上,并且与它相邻的上下两个层面都为0V平面。这两个0V平面向外延伸的距离至少要相当于它们各自与电源平面间层距的20倍。
3. 在所关心的任何频率上,电源总线结构不会产生谐振。
4. PCB的总导数至少为8层或更多。

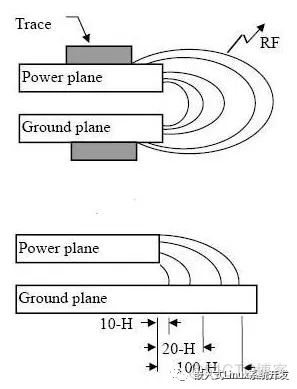

图例说明：

五—五规则

印制板层数选择规则,即时钟频率到5MHz或脉冲上升时间小于5ns,则PCB板须采用多层板,这是一般的规则,有的时候出于成本等因素的考虑,采用双层板结构时,这种情况下,最好将印制板的一面做为一个完整的地平面层。
