PCB文件转PDF特定模板教程（含分层输出）

在上篇文章中，将PCB文件输出为PDF文件以及将PCB文件分层输出为PDF文件作出梳理，在这篇文章中，将对以下两方面的内容进行梳理：

• 将PCB文件分层输出为特定模板的PDF文件；
• 将BOM文件输出为特定模板的PDF文件；
• 原理图输出BOM文件；

（一）将PCB文件分层输出为特定模板的PDF文件

• 打开一块之前绘制的PCB（板图功能为232通讯，检测外部按键状态，并通过外接LED作出反应），如下图1所示；打开特定模板（注：此处模板为PcbDoc文件；特定模板可根据个人要求而定，笔者使用的模板为临时编辑模板，用于本篇文章操作演示使用，无其他用途），如下图2所示；

                                                                                                                   图1

                                                                                                                   图2

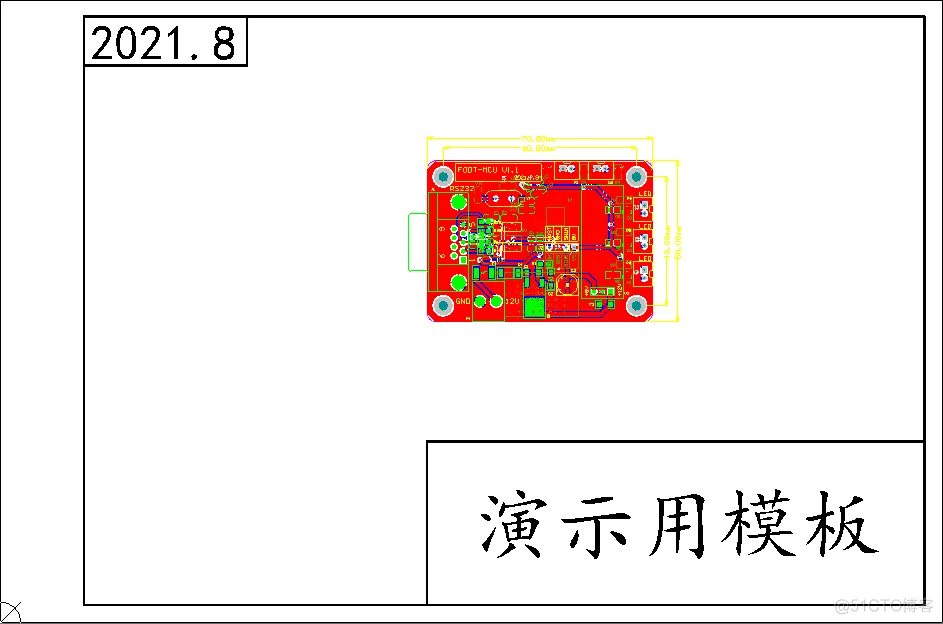

• 在PCB文件中，Ctrl+A全选，后Ctrl+C复制，然后鼠标会变为“十字”（鼠标变为“十字”的目的是，选择一个原点，粘贴到其他地方时作为以此为基准），选择好基准点；随后在打开的模板文件中Ctrl+V，粘贴，将PCB文件粘贴到模板文件（需要注意，复制到模板的PCB文件，并无网络属性，只保留之前的外形和走线而已，另个别器件或走线会出现变绿报故的情况，不必在意，对于我们实现想要的效果，不产生影响）；复制后的效果如图3所示；
• 补充一点：进行完上一步骤的操作以后，就个人习惯而言，喜欢重新定义一下PCB板子形状；不定义板子形状不影响最终效果，此处仅作为备注说明；定义形状后的效果如图4所示；

                                                                                                                   图3

                                                                                                                   图4

• PCB文件输出为特定模板的PDF文件前期准备工作到此结束--前期工作是将目标PCB文件放置在特定的模板中，作出目标文件。输出PDF文件以及输出分层PDF文件的操作可查看《PCB文件输出为特定模板的PDF文件（包括分层输出） 01》中的描述。查看具体内容为：（一）将PCB文件输出为PDF文件   方法二；（二）将PCB文件分层输出为PDF文件；

（二）将BOM文件输出为特定模板的PDF文件

• 导出原理图BOM文件：打开一块之前绘制的原理图（BOM文件导出步骤请看：（三） 原理图输出BOM文件），原理图如图5所示；导出的BOM文件（EXCEL格式），如图6所示；

                                                                                                                   图5

                                                                                                                   图6

• 打开输出BOM表的特定模板（注：此处模板为SchDoc格式，特定的模板内容需根据个人需求来定，笔者使用的模板为临时编辑模板，用于本篇文章操作演示使用，无其他用途），如图7所示；

                                                                                                                   图7

• 在BOM表中，将主要的信息（所使用的元器件描述）选中并复制，在打开的模板中，找到适合的位置，Ctrl+V 粘贴，效果如图8所示；（注：若粘贴不成功，可将AD软件关掉之后再重新打开模板进行粘贴）

                                                                                                                   图8

• BOM文件输出为特定模板的PDF文件的前期准备工作完成--前期工作是输出BOM表并将其放入特定模板中，作出目标文件。输出PDF文件可查看《PCB文件输出为特定模板的PDF文件（包括分层输出） 01》中的描述，具体查看位置为：（一）将PCB文件输出为PDF文件（包括方法一，方法二），虽然方法一及方法二中描述的是以PCB为例输出PDF文件，但在原理图中，同样具备这些功能按钮。在原理图中按照所描述的步骤操作可输出相对应的PDF文件。

（三）原理图输出BOM文件

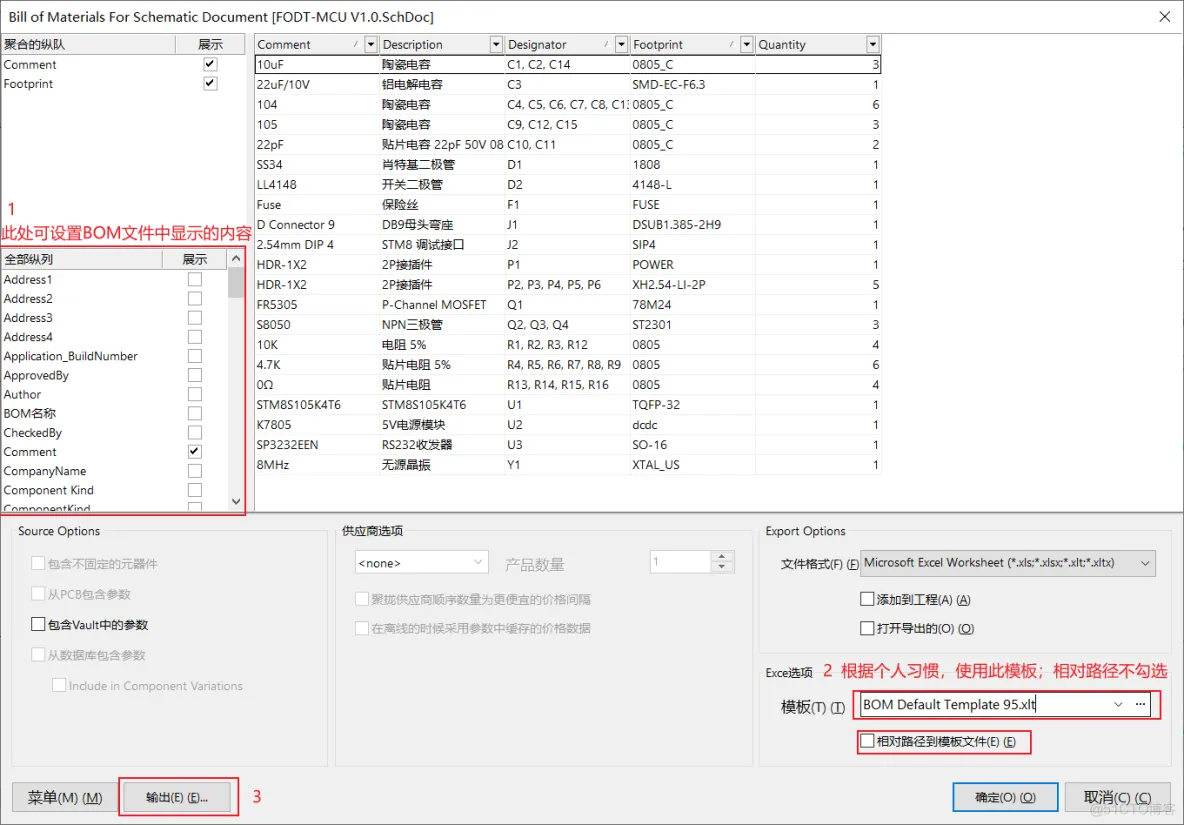

• 打开需要导出BOM文件的原理图（注：使用PCB输出BOM文件也可，但个人习惯在原理图中导出BOM文件，原因在于原理图是实现板图功能最基础的的部分，有器件型号不合适想要作出修改，可直接在原理图中随手修改保存，操作比较方便；且在原理图中各功能部分分区域放置，查看起来更为直观）；在工具栏中依次点击：报告→Bill of Materials，如图9；随后会弹出BOM输出内容设置界面，如图10；在弹出的BOM输出内容设置界面中，对于需要设置的内容及顺序也作出标注，进行此步骤时可根据图片标注进行操作。

                                                                                                                   图9

                                                                                                                   图10

• 在上一步：BOM输出内容设置界面中，当配置好其他内容，点击输出后会出现保存设置弹窗，如图11,；通过此弹窗可设置输出文件名称，类型及保存位置，读者可根据需求自行设置。

                                                                                                                   图11

• 继续图11，所示内容，保存设置完成后，点击“保存”，会回到BOM输出内容设置界面，在左下角可看到绿色进度条，如图12，当进度条达到满格并消失后，表示BOM文件输出完成，此时可关闭BOM输出内容设置界面，在图11中设置的文件保存位置查看输出的BOM文件。

图12

• 在查看输出BOM文件过程中，若发现BOM中描述的器件与实际使用的器件存在出入，可在打开的原理图中找到想要修改的器件进行内容改动，保存后重新进行输出BOM文件操作。

写在最后：此次有关输出PDF文件的内容分享到这里就结束了，整个梳理过程共分为两篇文章，分别是《PCB文件输出为特定模板的PDF文件（包括分层输出） 01》与《PCB文件输出为特定模板的PDF文件（包括分层输出） 02》，都是笔者通过实际操作归纳整理所得，整个过程中，有些方面描述起来过于繁琐，文中篇幅有限，所以描述的或许有些简洁，若读者在阅读过程中存在一些疑问，可以留言一起沟通交流，共同进步。
