PCB文件转PDF技巧：特定模板与分层输出

身处电子行业，设计绘制电路板成为家常便饭。我们可以通过PCB图纸，了解板子工作原理及具体走线，对于我们后期升级维护起到了至关重要的作用。

但是免不了会出现要将图纸展示给其他同事或者客户查看的情况，加上PCB文件受到AD软件限制性较多，所以我们通常的方法是将PCB文件输出为PDF格式的文件向他人展示。

PDF文件具备体积小、稳定便携灵活的特点，不会出现格式乱码，也不受格式限制，随时随地进行查阅。

书归正传，下文所述内容，均为本人动手操作并实现。当时做出实际效果也是摸索过很多次，试验过很多种方法，最终有所收获，在此做下记录，一为自己总结积累，二为帮助其他朋友少走些弯路~

本文主要介绍如下内容：

• 将PCB文件输出为PDF文件；
• 将PCB文件分层输出为PDF文件；
• 将PCB文件分层输出为特定模板的PDF文件；
• 将BOM文件输出为特定模板的PDF文件；

（一）将PCB文件输出为PDF文件（本段介绍实现此效果的两种方法）

方法一：使用AD软件中的“智能PDF”输出PDF文件，步骤如下：

• 打开一块之前绘制的PCB（板图功能为232通讯，检测外部按键状态，并通过外接LED作出反应）；依次点击：工具栏“文件”→“智能PDF(M)”，弹出“灵巧PDF向导”页面，如下图1、图2所示；

                                                                                                                   图1

                                                                                                                   图2

• 在灵巧PDF界面，单击Next，进入输出PDF的配置选择界面---包括如下内容：

1. “导出目标(当前项目或者是当前文件，可根据需求选择)”+输出PDF文件的存储路径及名称；
2. 是否导出BOM表：若勾选，则需要选择BOM表模板；若不勾选，单击Next进入下一步设置；
3. 设置PDF打印参数，可根据此页面的设置来决定输出整个PCB文件或者是单独输出某一层文件(这项设置与“将PDF文件分层输出为PDF文件”相关，但在此处设置不直观，我们使用其他的方法实现分层输出，会在下面进行介绍。在此页面中不做配置，单击Next进入下一项设置)；
4. 设置PDF的“颜色”情况，即“颜色”、“单色”、“灰度”可选；通过我实际操作，对三种颜色选择作出介绍：“颜色”选项，使PDF文件按照各层原本的颜色输出，与实际的pcb文件相差不大；“单色”选项，实际输出的文件全为黑色；“灰度”选项，实际输出的文件全为灰色显示；在此界面也可设置是否输出网络信息，对输出pdf效果影响不大，所以我们此处不输出网络信息；
5. “最后步骤”的设置：① 输出的PDF文件是否需要打开(可以根据需要进行选择)；② 是否将pdf输出配置单独生成一个文件，方便下次输出pdf文件的时候使用；其中②选项不建议设置，因为不同的pcb输出的文件路径及名称肯定会有所区分，若使用②选项时，容易出现之前的pdf文件被覆盖的情况。
6. 说明：以上为灵巧PDF界面的设置介绍，该步骤较为简单，描述也比较详细，所以此处不对每个步骤进行图片展示了。

• 输出PDF文件效果查看，“颜色”配置；如下图3：

                                                                                                                   图3

方法二：使用“打印预览”输出PDF文件，步骤如下：

• 打开PCB文件，单击工具栏中“打印预览”，打开“打印预览”界面；如下图4、图5所示(此时图5颜色未进行设置，为默认颜色)：

                                                                                                                   图4

                                                                                                                   图5

• 在“打印预览”界面，任意位置单击右键，出现图6所示的配置选项，进入“页面设置”中；页面设置如图7所示，主要需要设置的内容是pdf纸张大小以及pcb颜色(颜色效果相关内容在方法一中已解释)；

                                                                                                                   图6

                                                                                                                   图7

• 回到“打印预览”界面，任意位置单击右键，在配置选项进入“配置”界面，如图8所示，红框中的内容为pcb中对应的层，如顶层、底层、顶层丝印层、底层丝印层、禁止布线层等，我们可以单独对某一层进行设置，使其显示或者不显示。当只显示其中一层，而隐藏其他层的话，就可以实现单独输出某一层的效果；如果我们不对层级进行单独设置，使其默认输出，我们就可以输出完整的PDF文件；分层输出的详细步骤，我们在下面进行介绍，此处阐述输出完整PDF文件的操作方法：

                                                                                                                   图8

• 在图8界面，我们不对层级进行设置，点击图8中的“OK”选项，可结束层级配置，回到“打印预览”界面查看输出PDF的预览效果，如图9所示；单击“打印”，弹出输出PDF文件设置界面，如图10；因为笔者使用的电脑安装的有Adobe PDF文件，所以在图10界面中，配置默认，单击确定；随后弹出PDF文件命名以及存放路径弹窗，如图11，选择好后，单击“保存”；（若读者电脑上无Adobe PDF文件，也可按照此方法进行设置，方法大同小异，若有其他问题可参考百度，此处不做详细说明）

                                                                                                                   图9

                                                                                                                   图10

                                                                                                                   图11

• 随后在电脑桌面左上角会出现“正在创建Adobe PDF”文件的进图框提醒，如图12，其中包括PDF名称，存放文件夹以及PDF进度等信息；文件创建完成后，生成后的PDF会被打开，便于查看是否达到设计要求，若配置有遗漏，可按照上述方法重新输出文件；

                                                                                                                      图12

• 输出pdf文件效果查看，如下图13：

                                                                                                                   图13

（二）将PCB文件分层输出为PDF文件

• 回到上节（一）将PCB文件输出为PDF文件  中方法二中的图8位置，本节说明从此位置继续延伸：在图8中，红框框选的是pcb中的层级结构，我们可以单独对某一层进行设置，使其隐藏或者显示。

• 以单独显示顶层为例，设置方法如下：在图8“配置”界面，双击除了顶层之外的其他层，打开“板层属性”配置界面，确认好“打印板层类型”，按照图14中箭头指示，将三种元素都进行隐藏（隐藏成功后的效果为所有的元素后面都为Off-关闭状态），然后单击“板层属性”中的“是‘，回到”配置“界面，双击选择其他层进入”板层属性“配置界面；除顶层外的其他层按照此步骤进行操作，将所有的元素都配置为关闭。注：笔者所使用的软件版本已经汉化，操作步骤中的部分文字可能会存在汉化不准确的情况，读者请以未汉化版本为准。

图14

• 除目标层--顶层外，其他所有层的元素效果都应为图14所示；目标层--顶层的元素效果应为图15所示：

图15

• 配置完成后，单击”配置“界面中的”OK“，回到”打印预览“界面，查看配置完成的效果，确定无误后，单击”打印“，输出PDF文件（输出PDF文件的详细过程请参照上述其他方法中所阐述的步骤）；

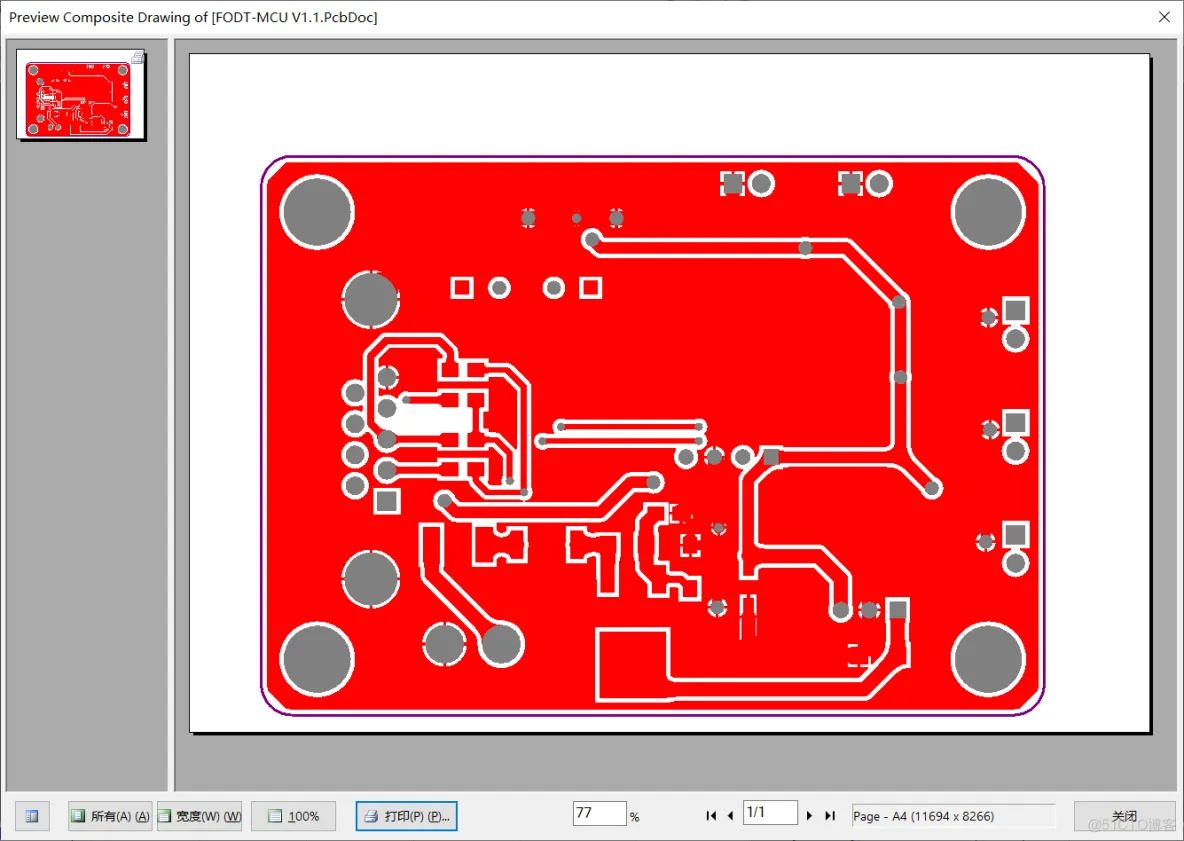

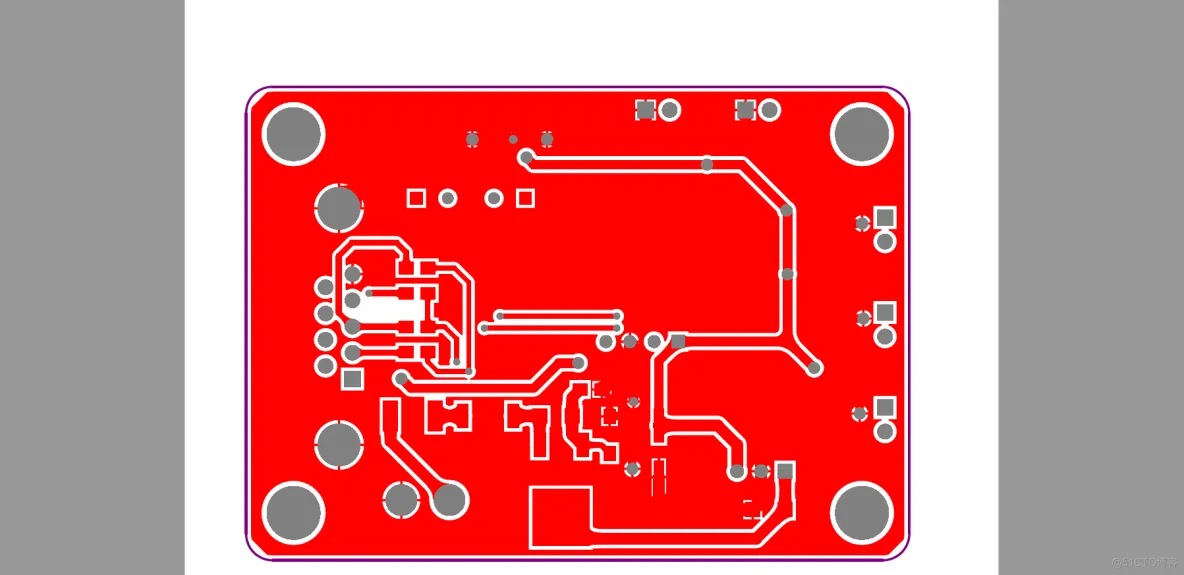

• 配置完成后的”打印预览“效果图如图16所示；输出PDF文件的效果图如图17所示；（在配置过程中，为了在PDF中pcb边框较为直观，笔者将Keep-Out-Layer层进行了显示）

图16

图17

ps:为避免文章篇幅过长，以下两个知识点的梳理过程决定放到下一篇文章中：

• 将PCB文件分层输出为特定模板的PDF文件；
• 将BOM文件输出为特定模板的PDF文件；

学习愉快，我们下篇再见~
