PCB设计防电磁干扰7大妙招

在PCB设计中，经常出现电磁问题，如何有效避免呢，有以下七个小技巧。

技巧1：将PCB接地，这样可以减少发射、串扰和噪声。

技巧2：区分EMI，由于EMI不同，一个很好的EMC设计规则是将模拟电路和数字电路分开。

技巧3：串扰和走线是重点，走线对确保电流的正常流动特别重要，返回路径走线的长度应与发送走线的长度相同。

技巧4：去耦电容，可减少串扰的不良影响，它们应位于设备的电源引脚和接地引脚之间，这样可以确保交流阻抗较低，减少噪声和串扰。

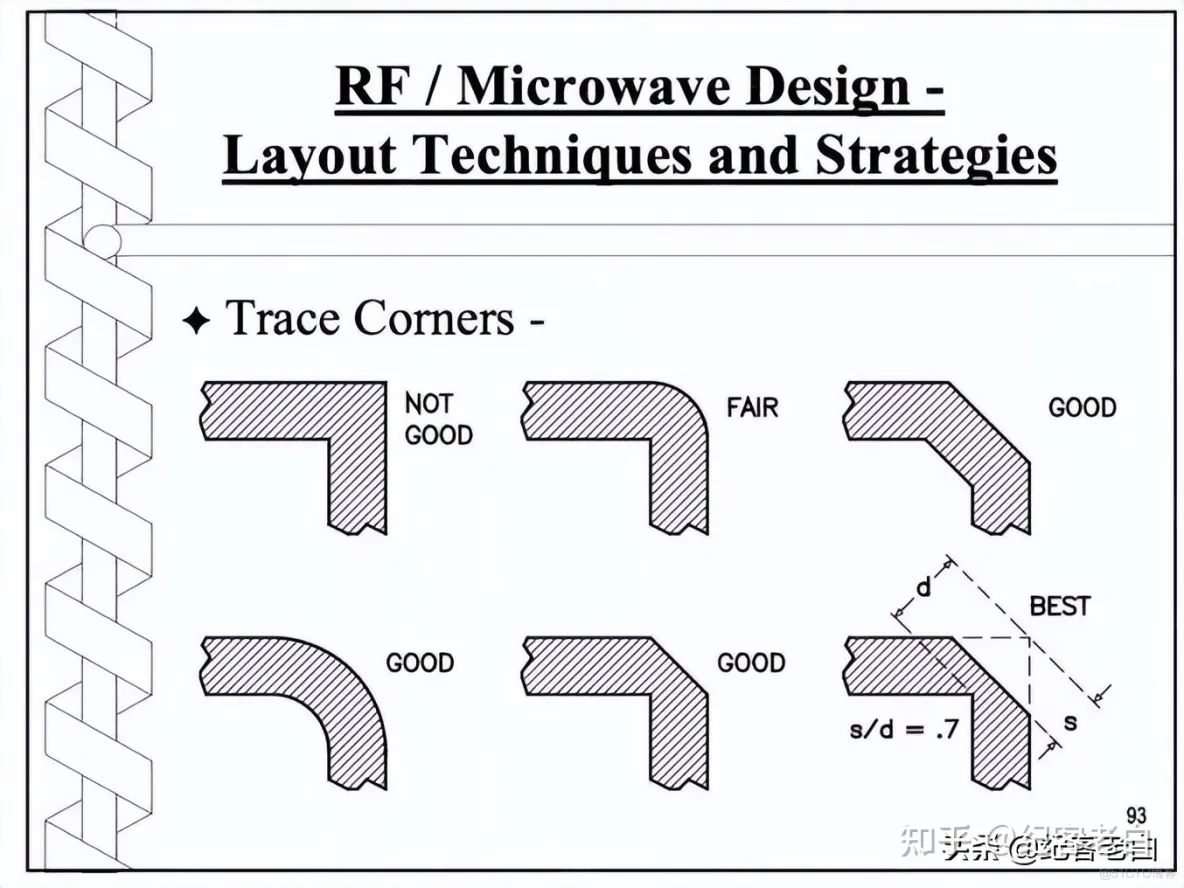

技巧5：避免90°角，为降低EMI，应避免走线、过孔及其它元器件形成90°角，因为直角会产生辐射。在该角处电容会增加，特性阻抗也会发生变化，导致反射，继而引起EMI。

技巧6：使用过孔需谨慎，在几乎所有PCB布局中，都必须使用过孔在不同层之间提供导电连接。PCB布局工程师需特别小心，因为过孔会产生电感和电容。

技巧7：电缆和物理屏蔽，承载数字电路和模拟电流的电缆会产生寄生电容和电感，引起很多EMC相关问题。如果使用双绞线电缆，则会保持较低的耦合水平，消除产生的磁场。对于高频信号，必须使用屏蔽电缆，其正面和背面均接地，消除EMI干扰。
