超越AD的PCB设计文件转生产利器

Altium Designer是一款PCB电路图设计软件，Altium Designer设计的PCB文件后缀名是PcbDoc。华秋DFM软件是一款可制造性以及可组装性分析软件，可快速解析PCB文件。

下面为大家介绍这两款软件对于PCB转换Gerber、坐标文件、BOM文件以及装配图的工作效率对比。

AD软件的PCB转生产文件步骤

1、Gerber文件转换

文件的调入

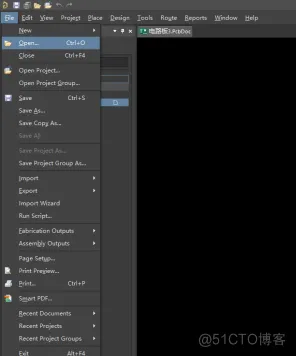

①FILE→OPEN　找到所要调入文件的目录

②直接拖入软件里面

设置单位及原点

①文件中单位的设置(通常单位：mil)

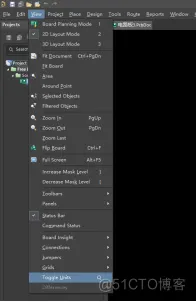

点击View-Toggle Units 进行中英制转换(或用快捷键Q进行中英制转换)

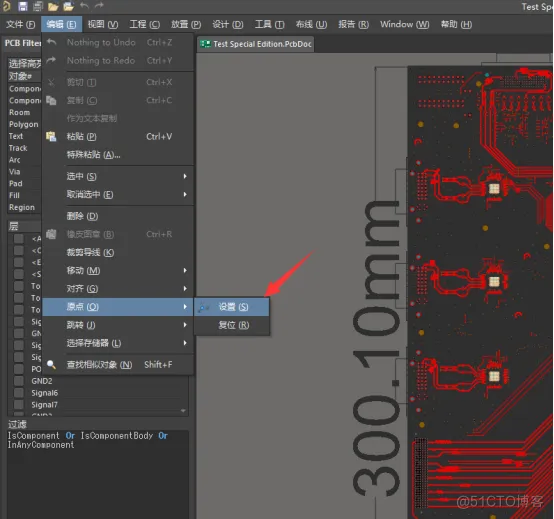

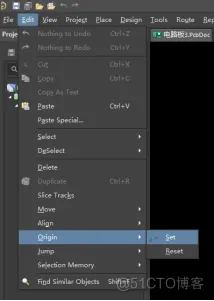

②Edit→Origin→set 把原点设置在单元边框外

过孔盖阻焊或塞孔(客户需要时)的阻焊窗去除

①把PCB原始文件拖入AD17以上版本软件中打开

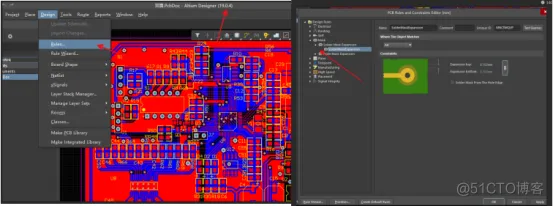

②点击Design——Rules

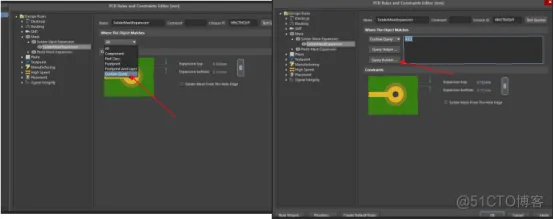

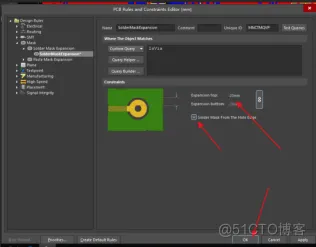

③点击Mask——SolderMaskExpansion

④在AII框里面去选最下面的Custom Query

⑤弹出窗口点击Query Builder

⑥选择Object Kind is——Via

⑦勾选Solder Mask From The Hole Edge再把开窗减-20mm或者-800mil点OK正常输出即可

光绘文的输出

①File→Fabrication Outputs àGerber files

②选择General项设置好Units和Format(默认选项为General)，点击OK选择Layers项

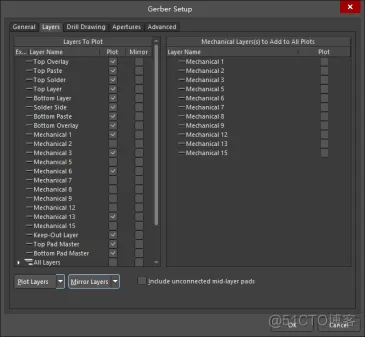

③下拉Plot Layers 选择used ON，下拉Mirror Layers 选择ALL OFF，如果要内层孤立焊盘，则选择Include unconnected mid-layer pads，点击OK

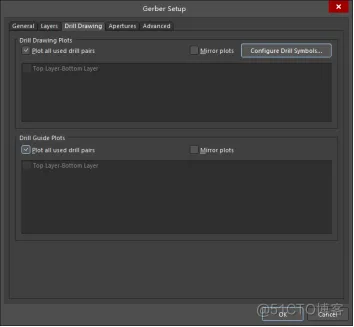

④选择Drill Drawing项出现以下画面 ，选择Plot all used layer pairs，选择Plot all used layer pairs，关闭Mirror plots，关闭Mirror plots，点击OK

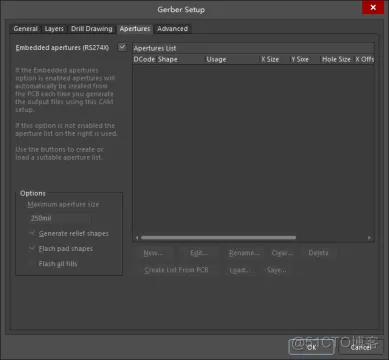

选择Apertures项出现以下画面

①选择Embedded Apertures(RS274X)为输出GERBER文件为自带D码格式

②点击OK

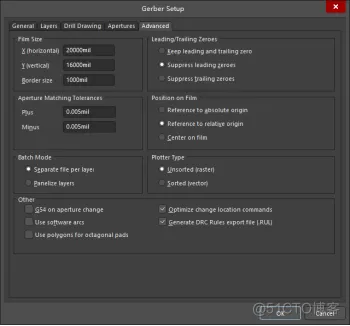

选择Advanced项出现以下画面

①选择G54 on aperture change

②点击OK

③系统则自动将GERBER文件输出到PCB文件，系统则自动将GERBER文件输出到PCB文件

2、钻孔文件的输出

路径选择

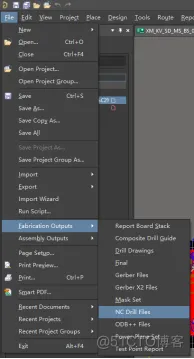

File->Fabrication Outputs->NC Drill Files

输出钻孔文件

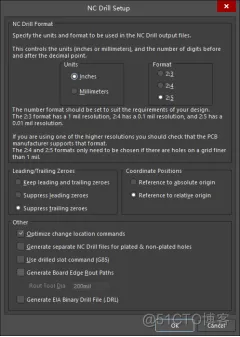

选择好格式(公司规定为2.4格式，INCHES，TRAILING )，点击OK系统则自动将钻孔文件输出到PCB文件所在的目录中

3、坐标文件导出

设置坐标参考原点

打开PCB文件、进行(Editl)-(OriginlI)-(Setl)，然后鼠标点击PCB板左下角

输出坐标文件

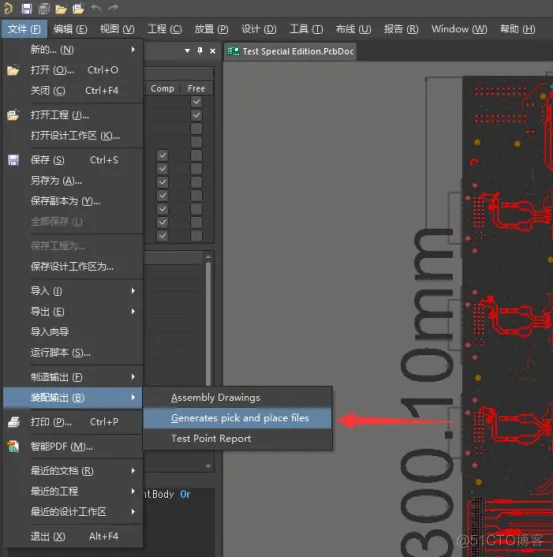

(File)-(Assembly Outputs)-(Generates pick and place files)

单位格式选择

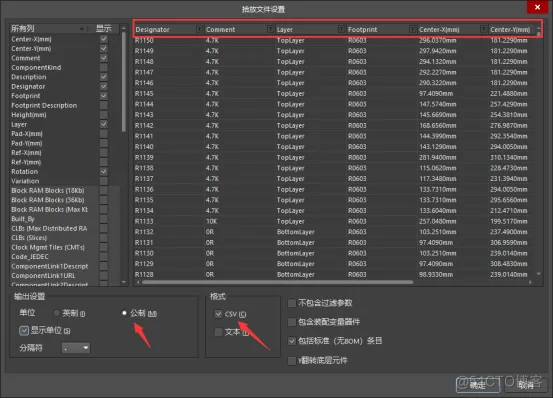

接下来，我们可以看到输出了，其中关键的位号(Designator)、所在层(Layer)、封装((Footprint)、XY坐标、角度(Rotation)是很重要的信息，必须得含有

关于Description、Comment可以不用勾选，进行输出设置，单位选择国标毫米制，格式选择.CSV，点击OK即可

4、BOM文件导出

打开位置

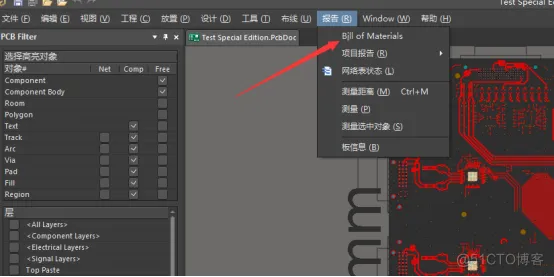

在报告(report)打开Bill of Materials(在PcbDoc或者SchDoc打开都可以)

导出BOM文件

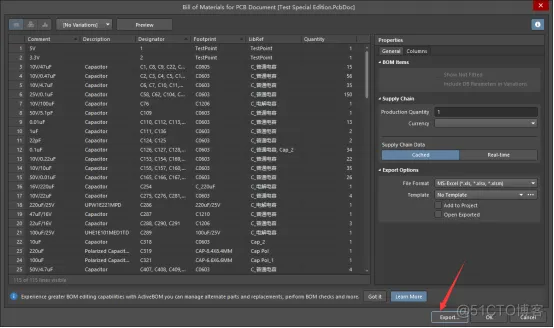

在弹窗的界面点击Export即可输出BOM文件

5、导出装配图

装配图导出

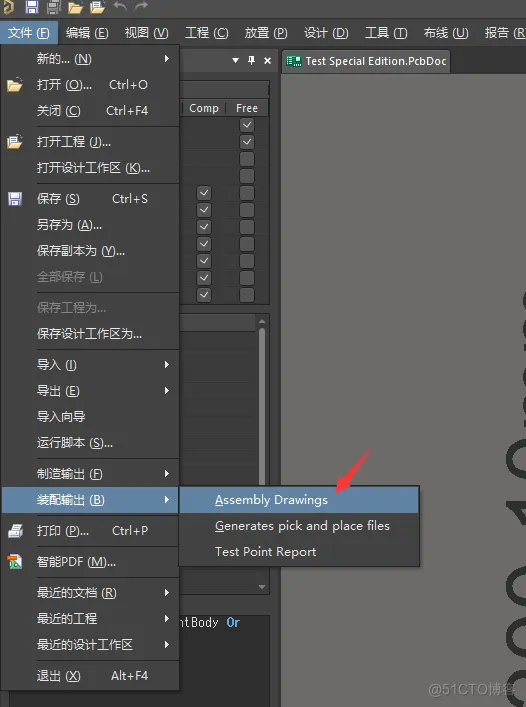

打开file菜单下面的Assembly Outputs，选择第一项Assembly Drawings

选择输出格式

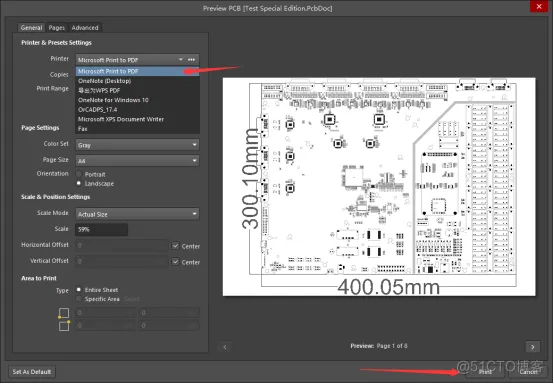

在Printer选择输出格式，选Microsoft Print to PDF，点击Print打印为PDF文件即可

华秋DFM软件的PCB转生产文件步骤

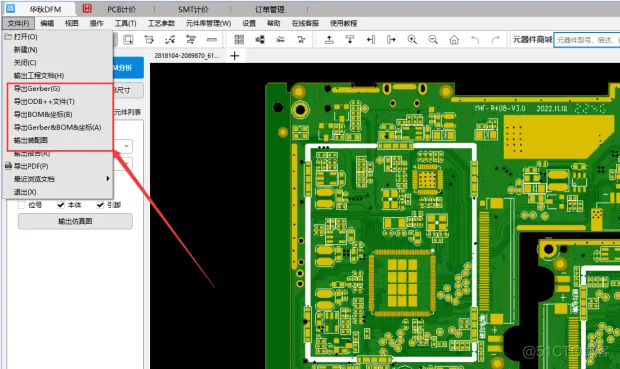

使用华秋DFM软件：PCB设计文件转换生产文件，导Gerber、坐标、BOM文件等，可直接在导航栏处一键导出，还可以一键输出装配图，几秒钟就可以完成。

华秋DFM软件对比AD软件，转换生产文件效率不知道要高多少。看上文Altium Designer软件PCB转换生产所用的文件，最起码要半小时以上，Altium Designer操作复杂还不一定所有人都会用，而使用华秋DFM软件，操作简单且高效，赶快下载体验更多有用的功能吧！
