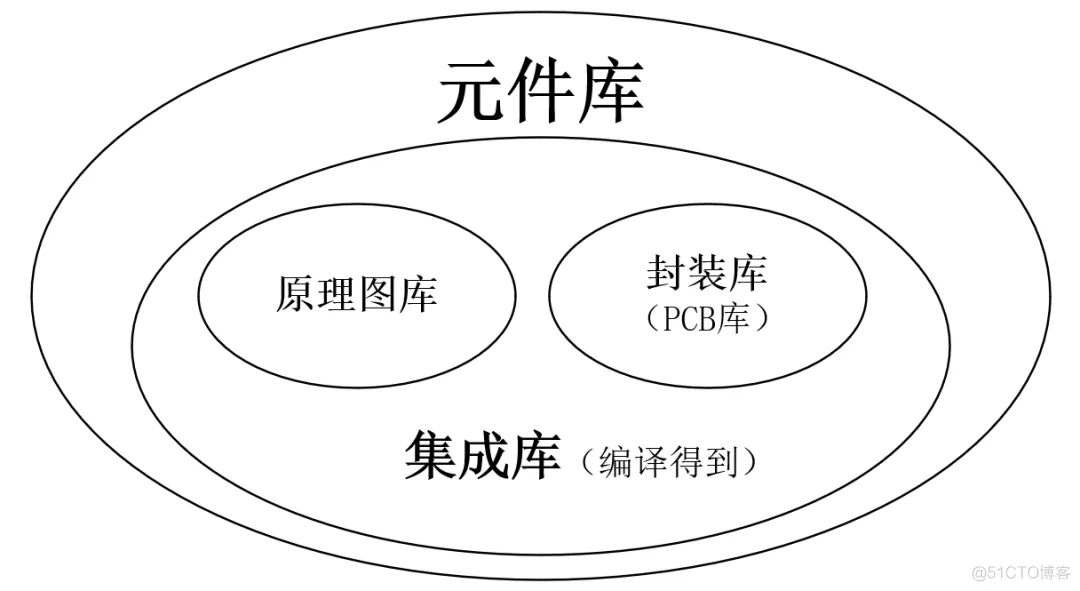

元件的原理图符号来自原理图库，PCB封装来自于PCB库，PCB库也称为封装库，原理图库与PCB库统称为元件库。集成库由原理图库与PCB库关联，并编译得到。
安装好AD后，有2个内置的库，但是远远不够用。必须学会自己画库文件。在第一块电路板项目中，直接提供了一个集成库，当然也不够，毕竟，授人以鱼：

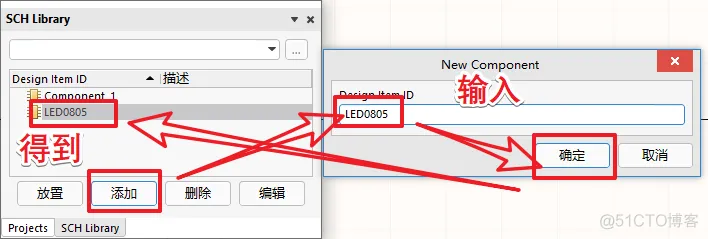

然后点击“Sch Library”面板下的“添加”按键，输入元件的名字“LED0805”。
再建立个PCB的库文件

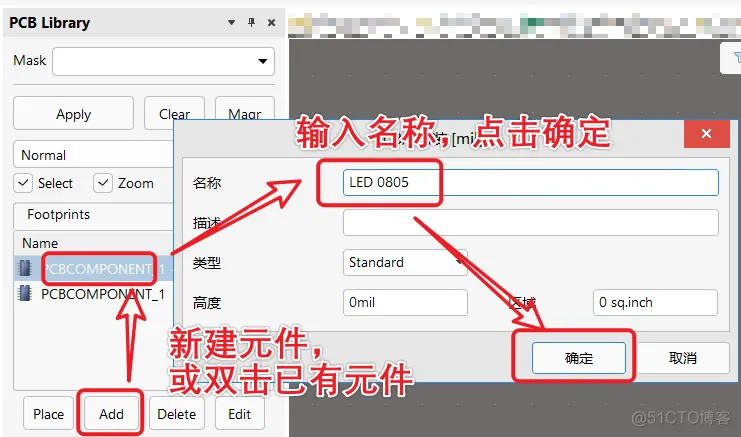

在“PCB Library”面板下，已经默认有一个元器件，也可以点击“add”新建一个元件。双击元件，修改名字为“LED0805”，然后点击确定。暂时先不编辑封装，保存PCB库。
原理图默认使用英制单位。
虽然前边说了尽可能使用公制单位，但A4纸本身就是英制单位，还真是让人头大。

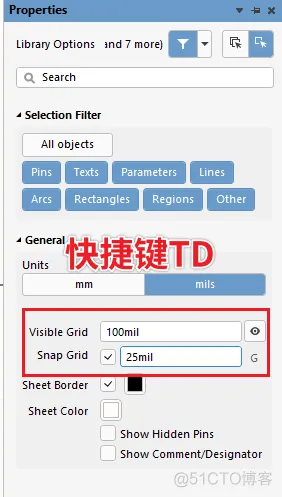

在原理图库文件的编辑界面中，按下快捷键“TD”，调整栅格。
一般情况下，引脚不可以距离太近，保持芯片相邻的引脚间距为100mil的整数倍。

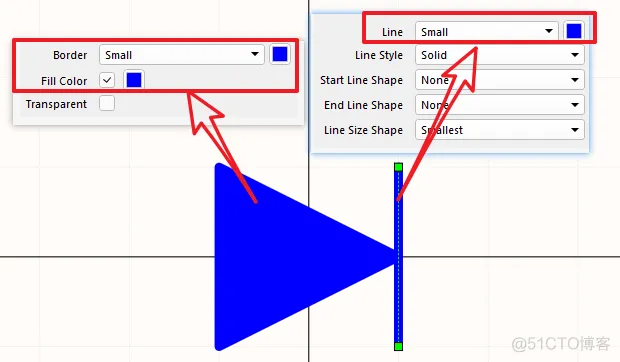

如图，放置多边形（快捷键“PY”），然后把Border（边界）修改为Small。
放置线（快捷键“PL”），修改颜色为与多边形相同的蓝色，线长占2格，即200mil。

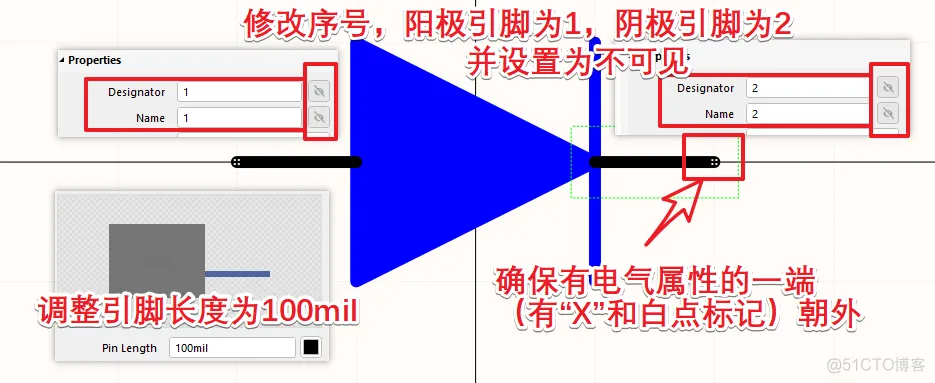

放置引脚（快捷键“PP”），在放置过程中按下“Tab”键，或者放置完毕以后双击引脚，

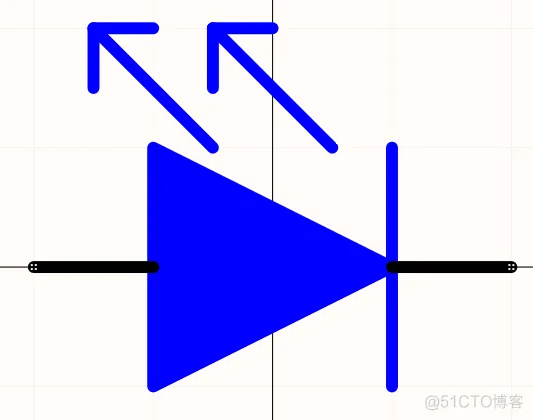

此时已经画出了二极管的原理图符号，要表示为发光二极管，需要增加2个朝外的箭头。

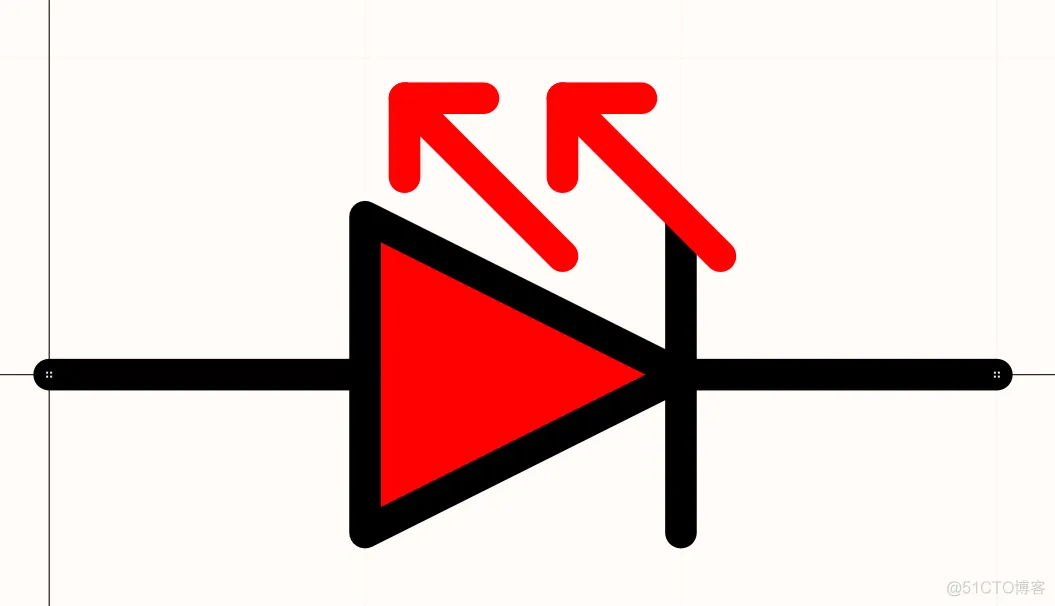

发光二极管有不同的颜色。有人习惯用原理图符号的颜色表示LED的颜色，有人习惯用注释表明LED的颜色。也可以把原理图符号画的小一点。
在“SCH Library”面板中，点击刚刚新建的元件，然后在“Properties”面板中设置元件属性。
将Designator设置为“LED？”，或者“D？”；
由于原理图符号已经非常明确，且不需要强调参数，所以Comment设置为不可见，或者留空白；
可以在Description添加一些描述，比如说清楚颜色。

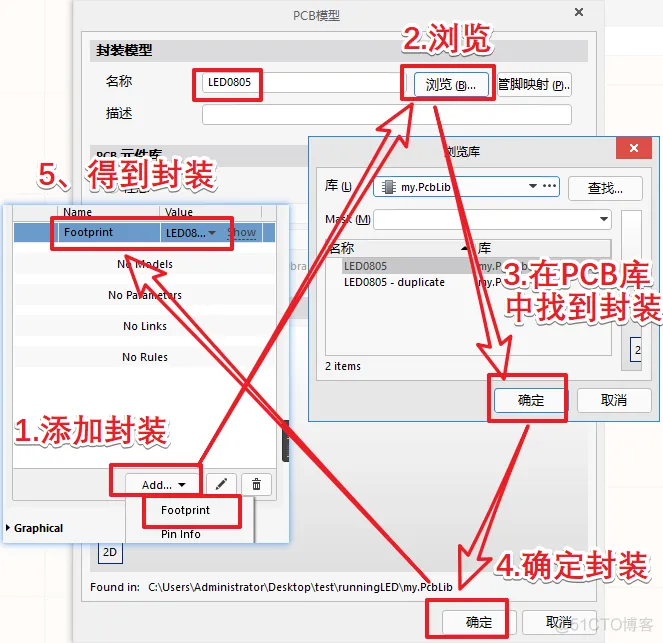

在Parameters下，指定Footprint，为my.pcblib中的LED0805。

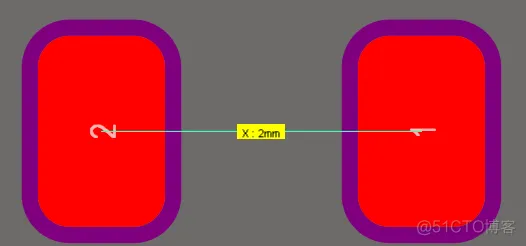

0805器件，也称2012，长2mm，宽1.2mm，为了方便焊接，焊盘要略大于器件。设置两个焊盘都是长0.8，高1.2的圆角矩形，间距为2mm。

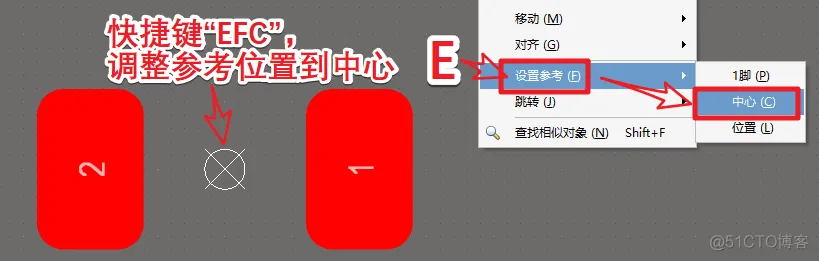

在Top Layer层放置2个元件矩形的焊盘，如图设置位号，层，尺寸。

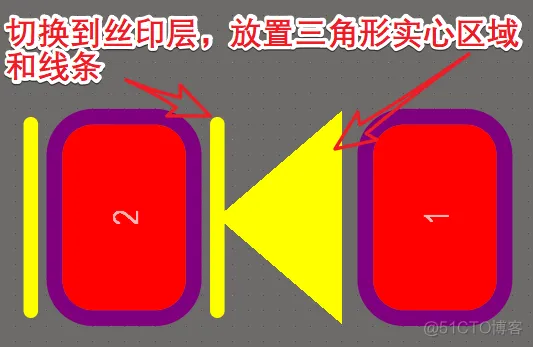

然后切换到顶层丝印层，放置丝印。LED是有极性的元器件，丝印必须能够标清楚极性，如同原理图符号一样，在两个焊盘之间放置三角形的实心区域和线条，表示1脚是阳极。当焊接上LED以后，三角形的丝印会被覆盖，无法进行焊接完毕后，目测检查极性，因此在2脚左边再放置一段线条，用于标记阴极（负极）。
.png)
设计PCB封装时，要务必注意方向。因为器件焊接反，后果是非常严重的。
一般来说，除了钽电容，所有元件都标记负极。
有些工程师为了保险起见，除了在丝印层标记以外，还会在某个机械层标记正负极、元件边框等信息，让装配文件也包含方向与位置的信息，多重保险。

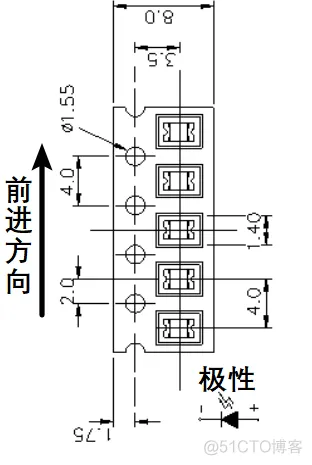

注意引脚1在右边，2在左边，如果使用贴片机焊接，有个约定俗称的规定：编带的定位孔放在左边，元件在编带中怎么放的，封装库中就应该怎么放。如图，编带定位孔在左，LED的阳极在右。
不遵守这条规定，手工焊接没有问题，机器焊接时也不一定出错，而是增大了出错的可能性，以及增加校对方向的时间与人工成本。
.png)
话说，费这么大劲，就画了个LED？
对，就画个LED，但是不要小瞧它，这是有极性的元器件，不要把极性弄反。
弄反会怎样？
二极管单向导电，弄反倒是也烧不坏，但就是怪怪的，就像，，，倒立洗头。
