设计任何芯片的库文件，都不能脱离数据手册。

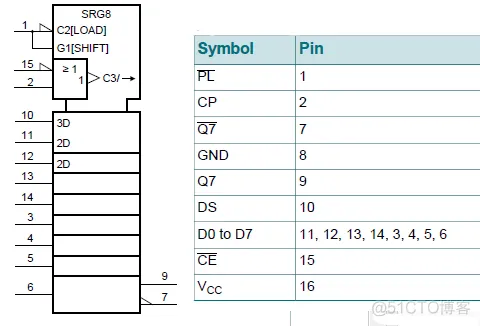

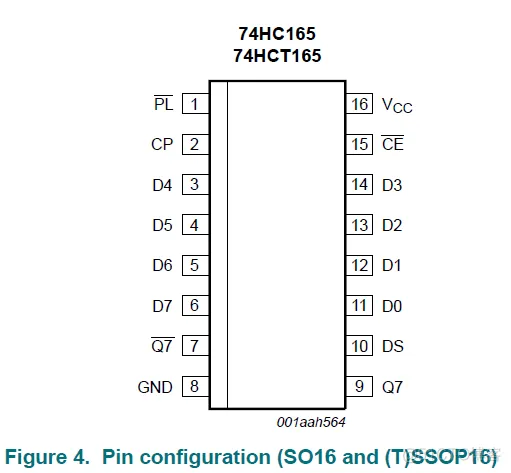

查阅数据手册可知，74HC165是一个8位串行或并行输入，串行输出的移位寄存器。74HC165具有一个串行输入（DS引脚），8个并行数据输入（D0-D7）和2个互补串行输出的功能。当PL引脚为低时，D0-D7端的数据进入移位寄存器。当PL引脚为高时，数据从DS引脚串行进入寄存器。当使能时钟时，数据在时钟CP上升时按位输出。

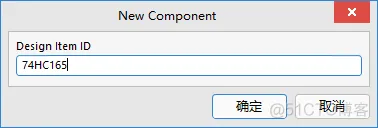

在原理图库文件中，新建一个名字为“74HC165”的原理图文件。

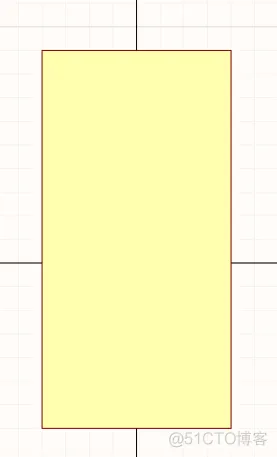

放置一个大小约为1600mil×800mil的矩形（快捷键“PR”），作为74HC165原理图符号的轮廓。
放置管脚（快捷键“PP”），注意保持引脚的有电气属性的点朝外。在放置的状态下按“Tab”键或者双击管脚，修改管脚的名称与序号。管脚长度修改为200mil。

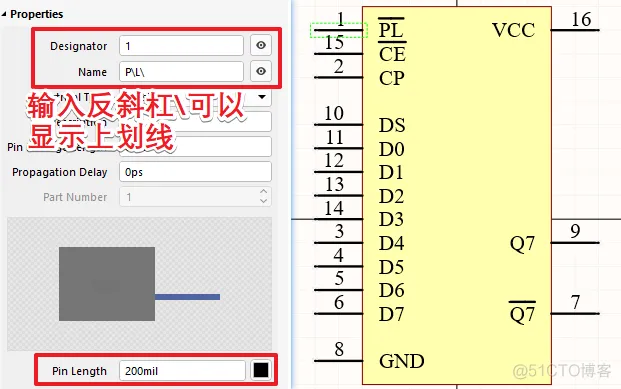

有些管脚的名字有上划线，用来表示低电平有效，如在name中输入P\L\，显示的结果是上划线PL。这个方法对于网络标签同样有效。
原理图符号中管脚的位置一般不按照顺序递增，而是更注重逻辑关系，方便阅读原理图。如图，放置74HC165的引脚。
一般建议，芯片原理图符号，要修改引脚的电气类型，以便从外观上可以看出引脚的功能。默认的引脚是“passive”（被动的），向内的三角形表示“input”（输入），向外的三角形表示“Output”（输出），2个三角表示“IO”（Input Output，既有输入又有输出）。如图，这几个符号的主要区别是看看三角形的尖尖指向里边还是外边。

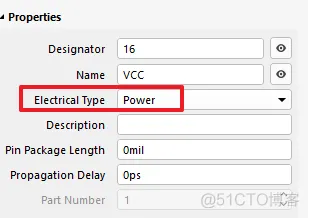

双击某个引脚，在“Electrical Type”下选择对应的电气属性。

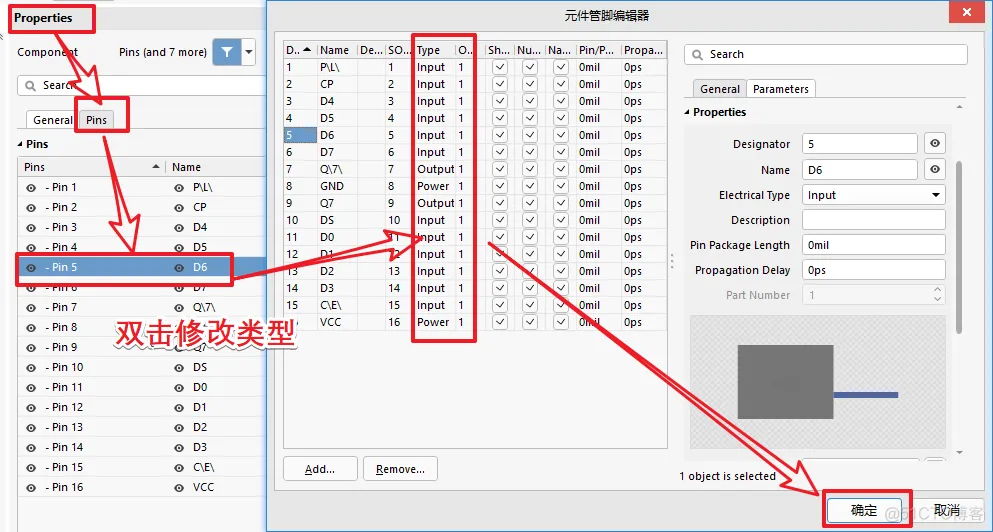

如需批量修改，鼠标点击空白区域，不选中任何器件，在“properties”面板下看到所有引脚的名字，双击任意引脚，可以调出元件管脚编辑器，快速修改元件类型。

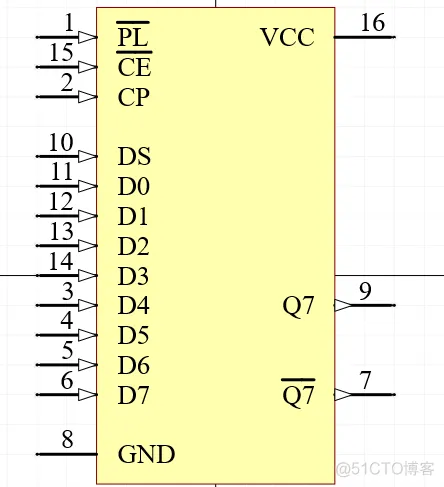

最终原理图符号效果如图。
设计完毕原理图符号以后，要在“properties”面板下修改元件属性。这是一个芯片，因此位号使用“U?”，注释与库文件的ID都是“74HC165”，在描述一栏中，稍微说明下芯片的作用，方便读图与采购。封装稍后制作。

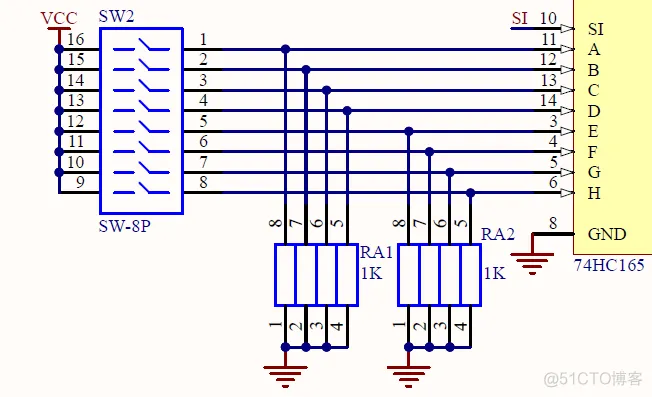

为什么不按照引脚的顺序来画原理图符号呢？因为原理图符号要用在原理图中，原理图是给人看的，按照逻辑关系来放置引脚，方便阅读与使用。整体上左边是输入，右边是输出；左上偏控制，左中一连串的输入，方便使用，也方便校验。这个元器件会应用在流水灯电路板中，到时候从上到下，输入信号一溜下去，美得很。
看图要仔细，不然就算你是五星杀（hua）手，照着错的目标费劲扒拉搞了半天，还得把自己的时间搭进去。时间就是生命啊。
