PCB系列教程：集成库管理技巧与实战

创建集成库

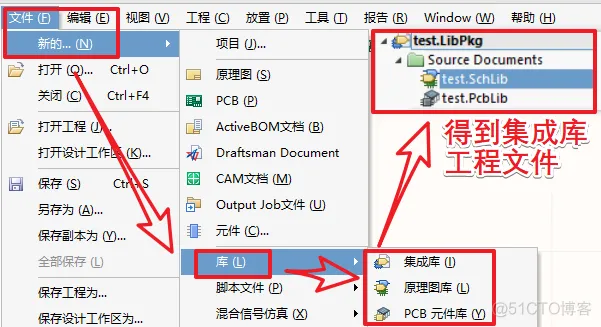

建立1个集成库，1个原理图库，1个PCB元件库，命名并保存。

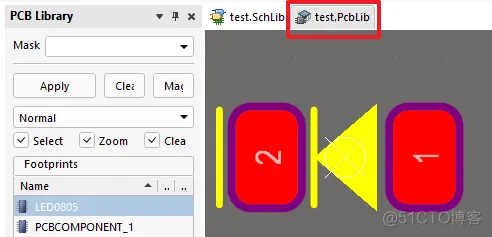

在PCB库中，添加“LED0805”封装。

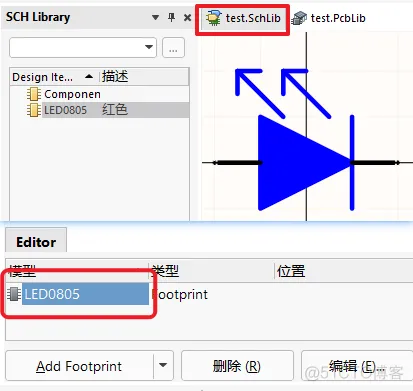

在原理图库中，添加“LED0805”元件，绘制或复制原理图符号。点击“Add Footprint”，添加封装“LED0805”，实现元件的封装信息与PCB封装关联。

执行菜单命令“工程→Compile Integrated Library XXX.LibPkg”,编译集成库。

如果没有错误，在工程目录中“Project Outputs for ”文件夹下，将会得到一个后缀为IntLib的集成库文件，

此集成库中包含名为“LED0805”的元件。在设计原理图的时候使用集成库中的LED0805，则导入PCB时，LED0805自动对应封装。

收集库文件的技巧

网上的集成库，多数不可信。PCB工程师应当根据自身的技术水平与工作方向，不断收集用过的库文件，积累个人的元件库。

从集成库摘取元件

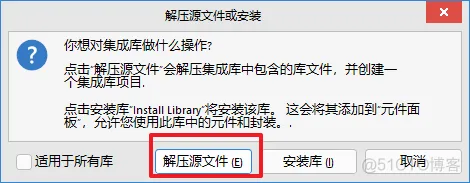

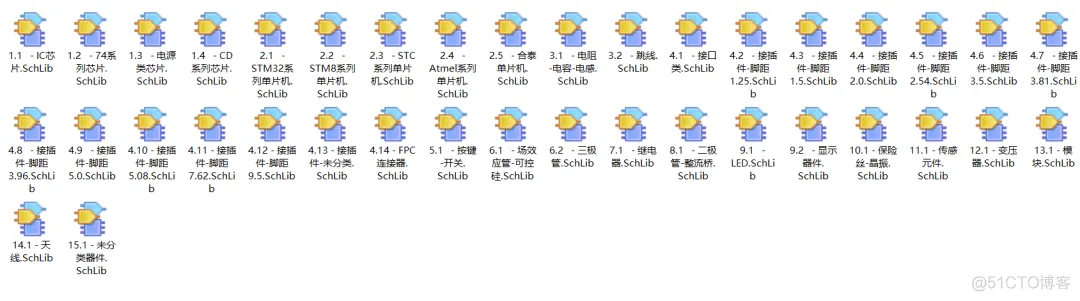

得到别人的集成库工程以后，双击，选择“解压源文件”，可以看到如图所示的分散开的原理图库文件与PCB库文件，可以把其中有用的文件复制出来，粘贴到自己的库中。

从PCB中摘取元件

当得到别人的PCB工程以后，可以从原理图文件中导出原理图库，从PCB文件中导出PCB库。原理图与PCB文件都可以导出集成库。

元件简称

在设计原理图中，常用R？来代表某个电阻，“R”是电阻（Resistor）的英文简称，当设计电阻的原理图库文件时，要把“R?”填写在Designator后边。软件可以根据元件的位置，自动给电阻编号为R1，R2等。简称与元件类型的对应关系一般是约定俗成的，取英文首字母。常用元件的对应关系如下：

使用集成库的弊端

集成库方便使用和分享，工程师在放置原理图元件时就确定好元件的封装，也可以把一系列元件放在集成库中，分享给别人使用。但集成库并不方便元件管理。比如给集成库中添加一个元件，需要在原理图库中添加一个文件，再给PCB库中添加一个文件，然后把文件关联，编译。

你在想有没有大而全的集成库吗？看看ALL BLUE这篇文章吧。

个人或者小团队的开发者目前常用的库文件管理方法是：使用原理图库与PCB库，按照元件的种类与系列，分成多个不同的库，比如电阻放在一个库中，电容放在另外一个库中，绘制原理图时，在原理图库中找到元器件，检查并指定封装。大的团队一般专门有人负责库文件的制作与管理，并且引入数据库进行维护。

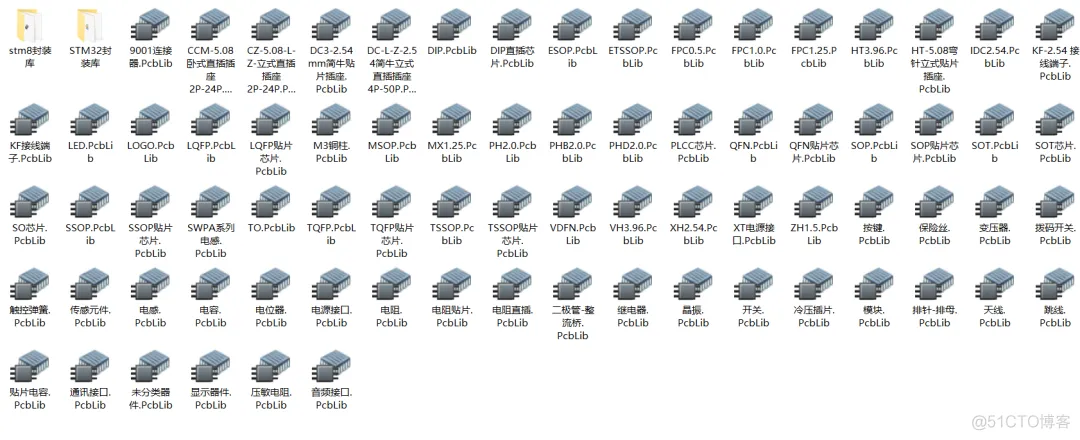

笔者也从网络上收集了一个相对好用的库，它的原理图库与PCB库是分开的，每个元器件都有3D封装，关注公众号“yummy说电子”，后台回复“PCB封装库”，获取文件：

在自己的库中，收集元器件，本身就是很开心的事情哦。有点像养成类的游戏，在路灯下捡个元器件，不是也很开心嘛
