Altium Designer 18系列教程二：原理图库制作详解

Altium designer18系列教程二 原理图库制作

• 制作原理图库
• 一、新建原理图库文件（教程一中有提到） 二、界面介绍 三、画原理图库元器件

在前面的教程中主要讲了讲AD18的优点和AD18的基本操作，以及关于封装的一些知识

   在本节教程二中主要讲 元器件 原理图库绘制

制作原理图库

原理图库中的元器件只是一个图案，实在原理图中当作电子元器件的标准用的，只是一个简简单单的符号，所以原理图库在制作时就比较随意了。

网上也有很多开源的原理图库，大家在画原理图时可以直接用网上下载的库。

   但是作为学习，我们不能仅仅只会使用库，也要学会自己做自己的原理图库，不能仅仅停留在使用的阶段。

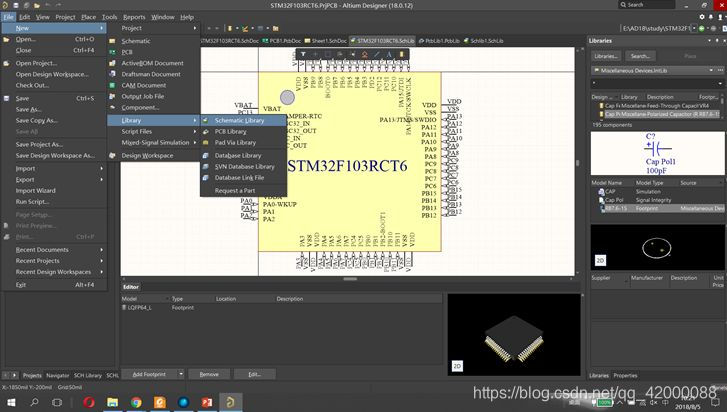

一、新建原理图库文件（教程一中有提到）

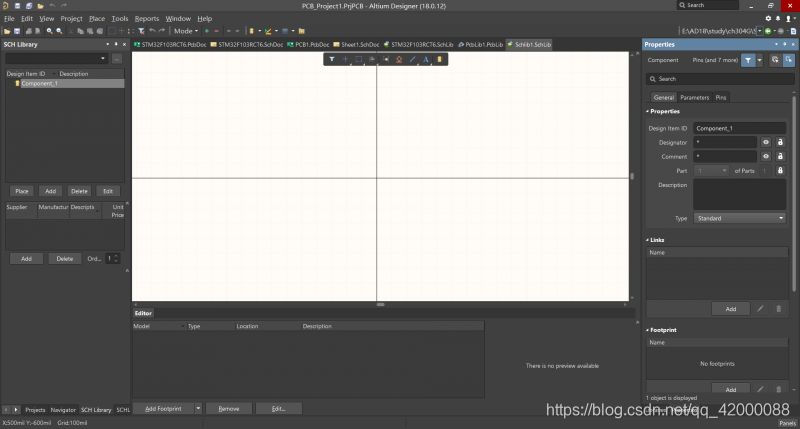

二、界面介绍

左侧界面可以自由添加，放置，删除原理图器件

右侧是所画元器件的属性

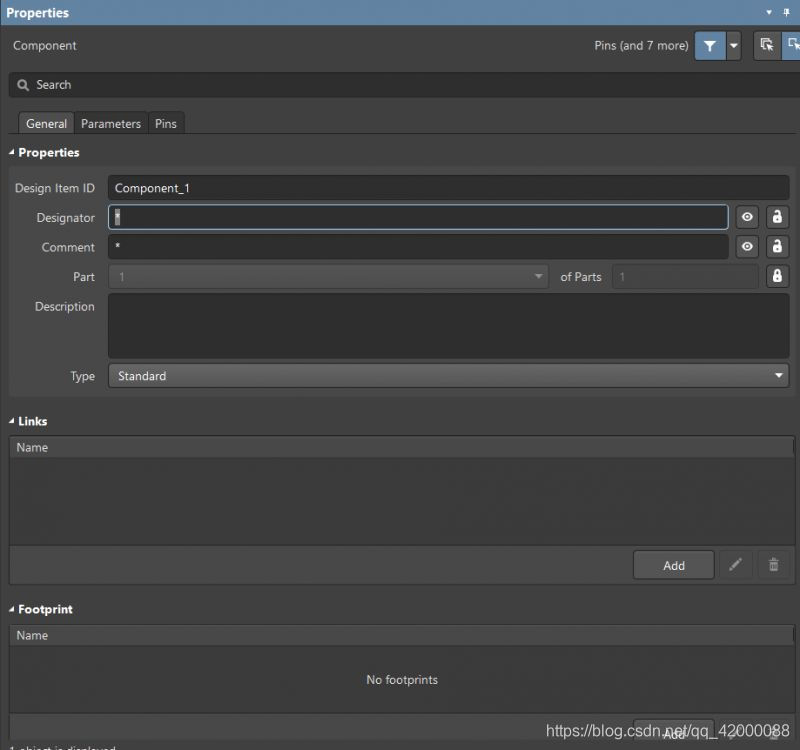

   在属性里面有三个选项，第一个是普通选项，如下图所示。前三栏是对元器件的介绍，具体要写哪些需要自己定。

   之后有一栏是footprint 这一栏是选择的封装，在自己有封装后，就可以添加相应的封装。（由于我的是空工程，所以是空的）


   第二个Parameters不需要太了解

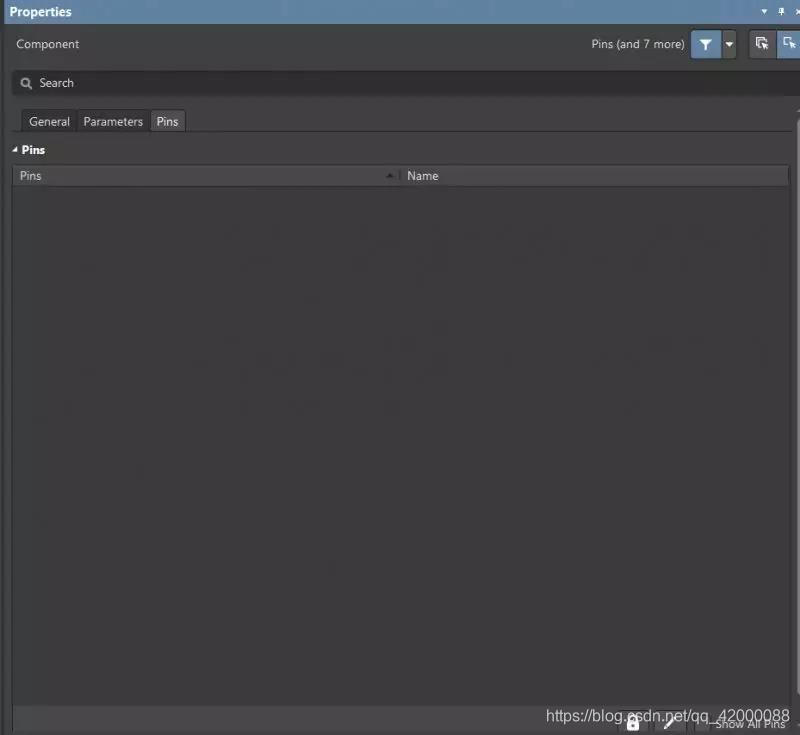

   第三个pins是 引脚 ，如果画引脚这里是会显示的（我的是一个空工程，所以pins空）

三、画原理图库元器件

基本的界面介绍完了，那就介绍画原理图库，就拿画一个 LM317 可调线性稳压芯片为例，我们选择的是贴片的。

   上网搜索LM317的 资料 ，TI官网给的说明是LM317是一款可调节的三断正电压稳压器，所以我们需要画三个引脚，

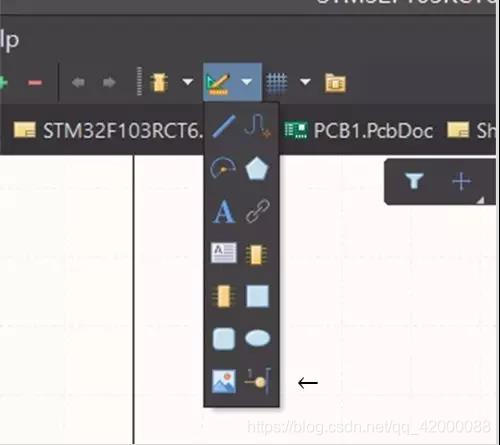

   选择引脚

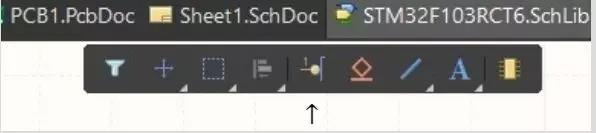

或者还可以如下操作

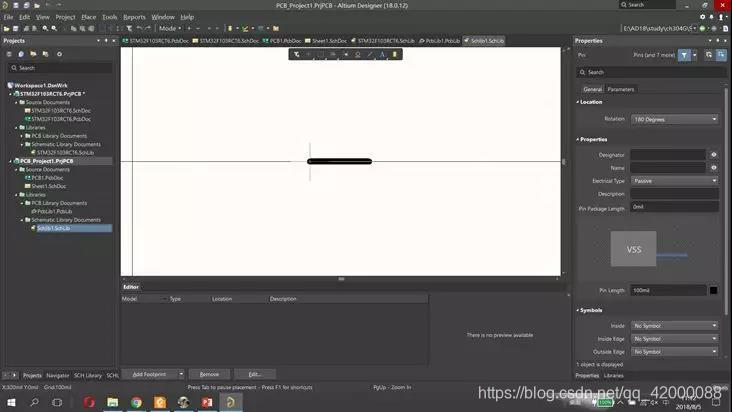

点击引脚的工具，然后在右侧可以查看他的属性

名称需要修改，修改成自己想要的，或者该引脚代表的名称，

   在引脚没放置之前点击空格键是可以旋转引脚方向的。

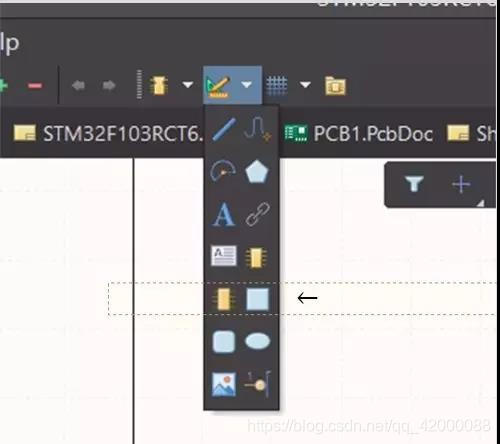

在画LM317时的第一步是，画一个方框，这个方框代表元器件的造型，随便画就可以

需要使用到的工具是

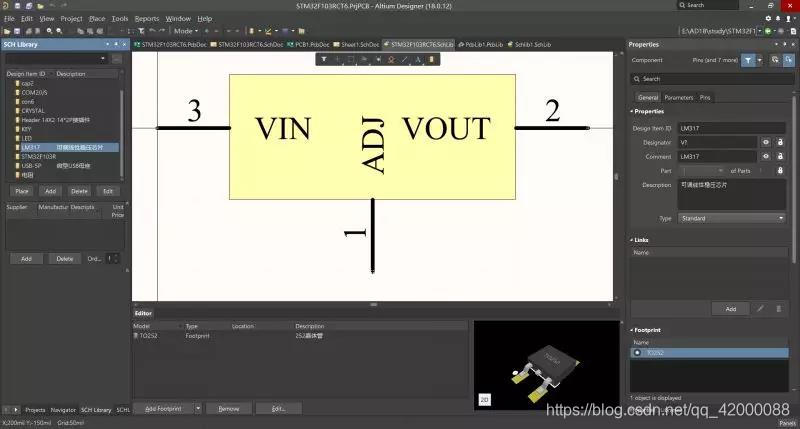

   然后根据网上的资料，以及前面工具的讲解最后得到LM317的原理图

一定要记着保存 Ctrl+S；
