Altium Designer原理图库设计教程

• 1.新建 2.编辑 了解原理图原件设计的基本原则 手动绘制 Component 属性设置 3 原理图库更新 更新到库 4、多引脚元器件设计 检查

最近参考了一些书籍和文档，初步学习了一下基本元件封装以及元件库的绘制，现在把我初步了解的学习经验分享给大家。有什么不对的地方，还恳请大家指正。我也会随着后续的学习来不断地更新……

1.新建

• 可以直接新建一个 .SchLib文件
• 可以在 PCB工程可以添加库文件，Schematic Library、PCB Library 文件
• 可以在Integrated Library工程中添加库文件

2.编辑

了解原理图原件设计的基本原则

1. 注意电器意义和非电器意义，一般引脚是电气意义的，内部是没有电气意义的。
2. 引脚的热点朝外，用于连接的
3. Display name ***\ 就是出现上划线，表示低电平有效
4. 绘制Component是 尽量放在中心位置，这样使用时便于定位放置
5. 原理虽然是示意图，不考虑实际的引脚间距，但是绘制的时候，（栅格大小，引脚间距）尽量统一标准，不然有时对不齐，不美观

手动绘制

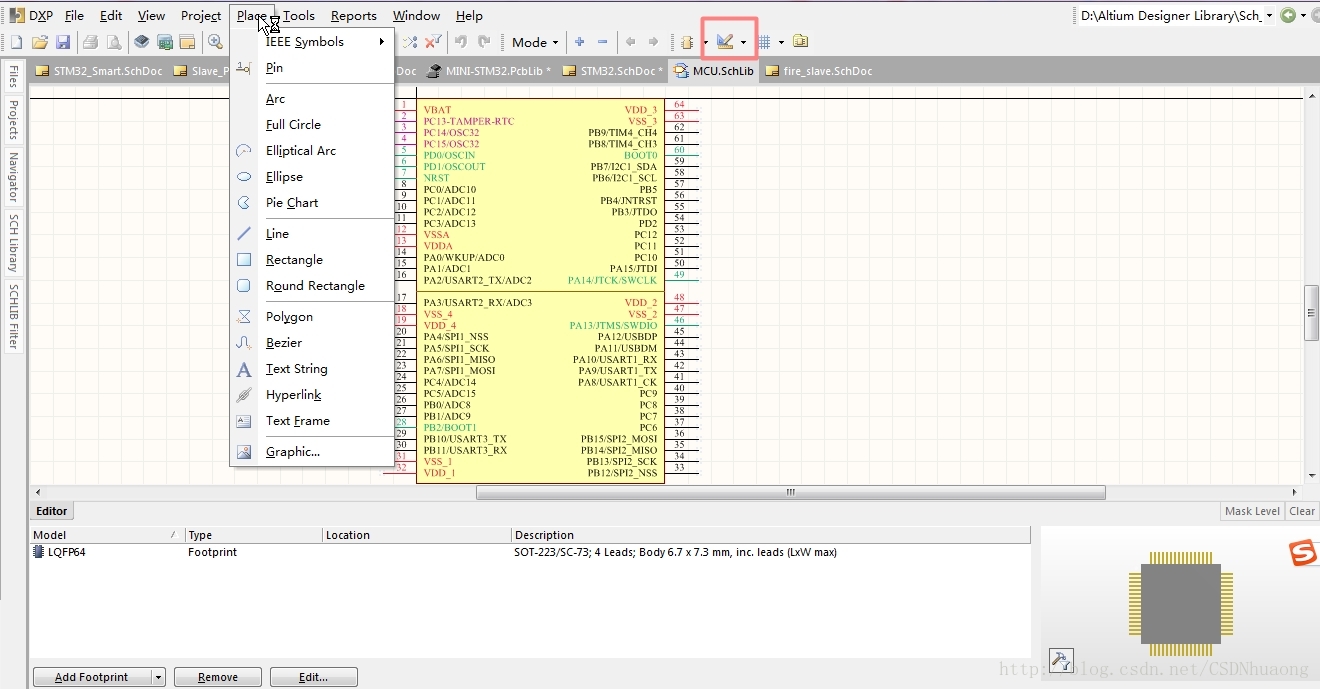

使用Place工具 绘制元件在原理图上的形状和引线

Component 属性设置

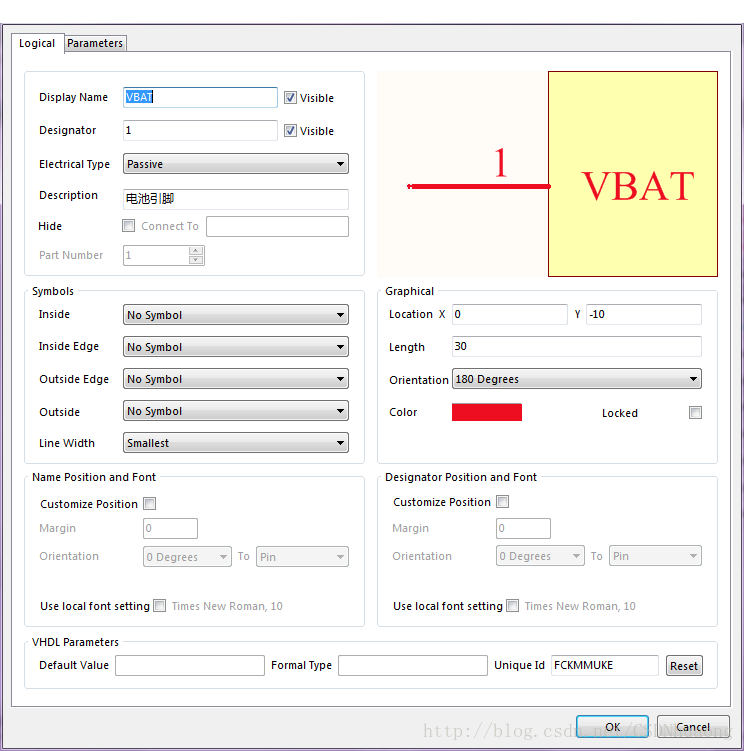

Tools–>Component Properties

3 原理图库更新

1. 自己绘制元件，补充同一类别的原理图库
2. 从其他原理图库(SchLib)中粘贴的元件，（可以从SchLib/PCBLib复制，因为可编辑，不能从InitLibz中，不可编辑）

从一个库中打开，一个一个直接复制粘贴到另一个库中 从左侧的SCH Library 器件列表中可以选中多个，复制到另一个库中 利用Tools–>移动/复制元器件到某一个库中

3、 从原理图(Schdoc)直接生成一个 SchLib . Design–>Make Schematic Library/Integrated Library 再 通过方法2的 原理图库 复制的  方法

   4、从集成库(InitLib) 因为集成库中的元件不可编辑，所以，先把集成库中想要的元件放到原理图上，然后用方法3进行

更新到库

• 首先可以更新库文件
• 然后把库文件更新到原理图中:


4、多引脚元器件设计

1 根据芯片手册或者元件Report 自动生成

首先 建立能自动匹配的表格 主要参数

根据 表格 ，自动新建一个元件

然后进行匹配

   选择右下角 SCH–>SCHLIB List– 切换  到编辑状态，

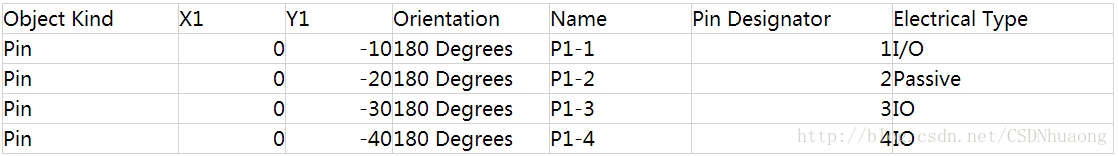

   复制表格—>Smart Grid Insert–就可以看到匹配的引脚端子–>注意热点方向，

   再画一个矩形框就行。

2、如果一个器件引脚比较多，或者比较大，可分根据功能分块画，画成Component PartA/PartB

检查

   Reports–>Component Rule Check—>主要检查Footprint/Pin Number/Missing Pins in Sequence是否缺省，是否有重复

检查

Reports–>Component Rule Check
主要检查Footprint/Pin Number/Missing Pins in Sequence是否缺省，是否有重复
