Altium Designer原理图设计从零开始

1.新建

1. 仅仅新建一个原理图 Flie–>New–>Schematic
2. 新建一个PCB工程，然后在工程中添加一个原理图

       File–>New–>Project–>PCB Project

       PrjPcb–Add to Project Schematic(添加一张新图或者现有的图)
3. 定义图纸 双击图纸边框及边框以外的部分可进入图纸设定窗口


       也可以把自己设定好的图纸保存成模板，供下次再次使用，免得重复编辑。

       Save as –>.SchDot格式，最好存在系统的模板一起 Document–>Altium Designer15–>Templates

2.绘图

   2.1 原理图的Component的来源

• 来源于原理图库文件（注意封装）
• 来源于集成库文件 （注意对应封装）
• 来源于其他原理图文件复制粘贴 （记得修改器件的标注 ，注意器件的封装）
• 也可以把常用Snippets把一些常用的图块保存起来，下次直接使用，省去每次重新绘制或者复制粘贴的麻烦。
  如何新建和使用Snippet

      选中原理图块–>右键–>Snippets–>Creat Snippet form selected Objects–>


      使用的时候直接 单击右下角Syetem–>Snippets 选择要用的部分 –>Place


      使用的时候，选中部分最好没有标注编号，有PCB封装，这样在使用的时候更方便一些。

2.2 布局&连线

• 首先注意电气属性工具和非电气属性工具
  电气属性工具

      非电气属性工具
• 可以用非电气属性的工具画分割边框，加小标题。结合电气属性的Net label 将原理图分开，使各个部分更明了。
• 可以使用自动对齐工具，使得原理图更加整洁。
• 放置总线的步骤

• 元件的旋转 ： 选中并拖动状态下 按Space可旋转，按X/Y 可镜像翻转（英文输入法）
• 画45度折线 : 在连线状态下，按 Shift+Space 可切换直线与45°折线
• 自动标注元件标号 常用的工具有 Annotate自动标注/Reset 复位/Reset Duplicate 复位重复


3.检查

   3.1 检查封装是否正确

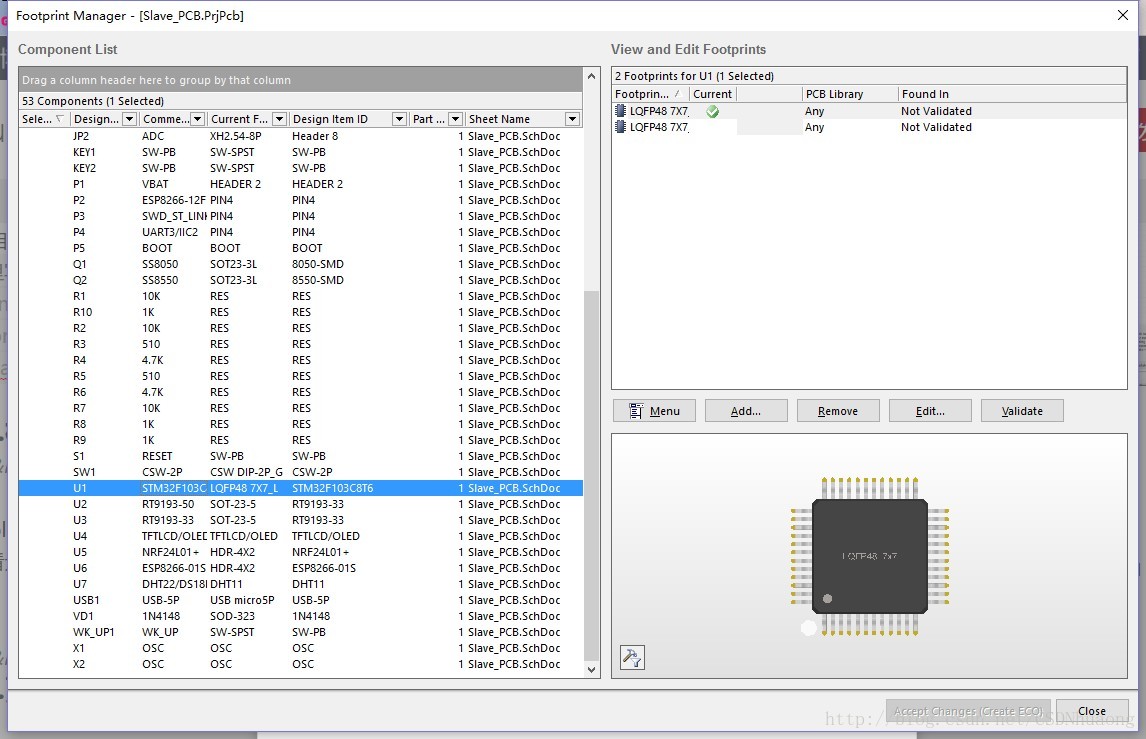

• Tools–>Footprint Manager
• 查看元件是否有封装，没有封装可以添加；是否有错误，有错误可以修改。


   3.2检查原理图是否有错误

• Project–>Compile Document
• 查看System–>Messages 是否有Warning、Error
• 如果有 双击Message对话框中Detail，就可以定位到Warning/error
•

      常见的错误分析

4.更改

   4.1单个参数修改

• 查找、替换、修改网络端子、修改参数和文本
• 修改单个元件属性 双击选中元件 可以修改元件封装 add remove edit Edit Pin 可以修改、添加、删除元件引脚 使用左侧SCH Inspector(原理图检查者) 选中元件，可直接进行修改属性

   4.2全局修改

• SCH Inspector + Find Similar Object
• 选中元件–> 右键 Find Similar Objects
• 设定相似的属性(这是查找相似的依据)，（注意勾选 Select Matching）

      -然后直接在SCH Inspector中修改属性（值，封装等等）



5.查看

其他操作

左侧 Files 和 Project栏
File菜单栏

   Import Wizard 可以帮助你把其他版本的文件转成AD文件
Edit 编辑栏

   Rubber stamp 快速复制多个 Ctrl+R

   Change 可以快速改变参数，比如网络标号、值、名称

   Move 元件重叠是，可以移动上下层

   Smart Paste 只能粘贴，配合粘贴板可以一次粘贴多个
View 视图

   注意快捷键 Home End Pg_Up Pg_Dn

   注意格点的设置

自定义快捷方式

   1、在菜单栏的空白处 右击–Customize–>找到自己常用的想要添加的—>选中—>Edit–>选择一个图标( Image 文件在安装目录的system-Button)–>设置一个快捷键(Primary)

   也可以把不想用的快捷方式 从菜单栏拉下来，打开Customize 直接拖动下拉

生成报表 Reports—>Bill of Materials

原理图快捷键

   首先看看菜单栏的带下划线的字母就是快捷键

   快速带电器特性拖动，+Ctrl 拖动

   快速复制 +Shift拖动（不过要注意标号）

   一般拖动时 +Table可修改属性，双击可修改属性 E+H修改属性

   快速旋转，拖动的时候+空格 +X +Y

常见的错误

ERROR Reporting 的 翻译   翻译+错误事例+如何修正+建议设定的参数

   这个可以有自己的一些设定，比如系统有时的一些Warning我们觉得没有必要，我们可以让它通过(no report)，

   比如 off-grid 就是因为设计中我们来回切换栅格格点，导致最终 元器件 不能完全对应到栅格上，这样系统就会报警告，这个我感觉只要没有强迫症完全没有必要，我们可以设置为no report而有时有些系统的Warning我们觉得很重要，我们可以把它改为Error 甚至 Fatal error

   Floating net labels 图纸中有悬空的网络标号， 这样你的两个网络标号根本没有连接上，必然会导致PCB的错误

Off Grid 需要把 所以元器件对齐到格点 【warning】(解决 对齐到格点，或者修改规则 )

   封装是否有，封装引脚是否对应

总线需要注意

   热点 have no signal *

红色的波浪线 ，编号相同 【error】（重新自动编译）

   任何一个网络编号都要有名称，可以隐藏，但是不能空

好的规则设置，修改默认规则

   Project—>Project Option

off-grid 【warning】–>【No report】 不影响电气特性

   Floating net labels 【warning】–>【Error】 有悬空的网络标号 （电气未连接）

   Net with only one pin 【warning】–>【Error】 只有一个网络标号 （根本就没有与之连接的端子）

   Object not completely within sheet boundaries 超出边框了
