Altium Designer 18层次原理图设计指南

今天小刚主要讲一下如何绘制层次原理图。

首先大家要建立一个工程并且新建一个原理图

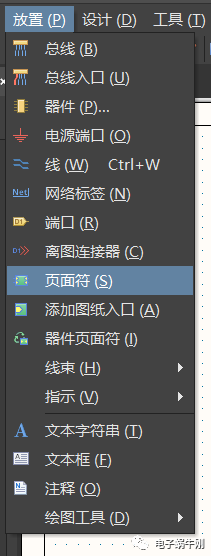

1.第一步就是点击“放置”菜单栏下的页面符

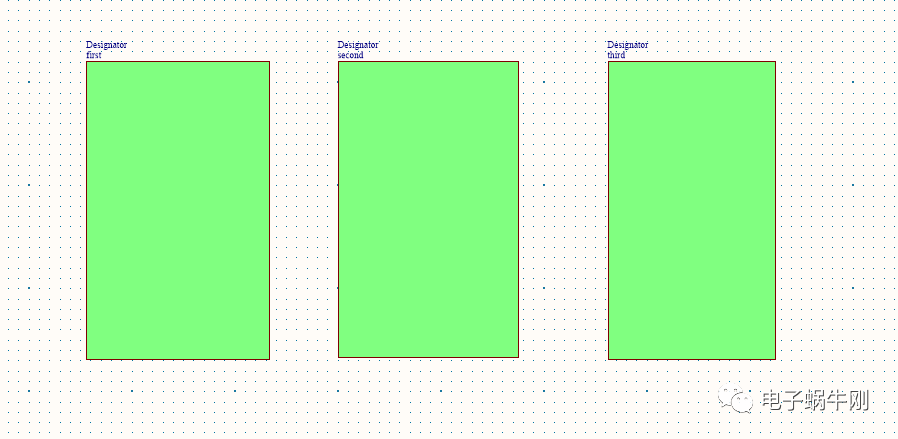

放置成功后如下图所示，我修改了其名字分别为：first,second,third

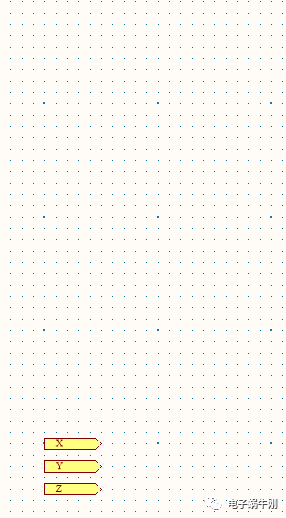

2.第二步放置端口port

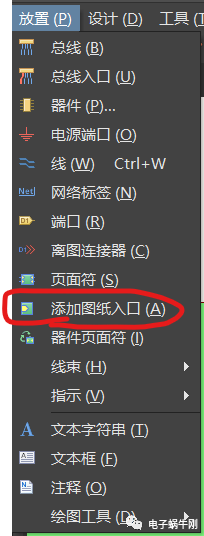

3.点击“放置”菜单栏下的“添加图纸入口”快捷放置 P A

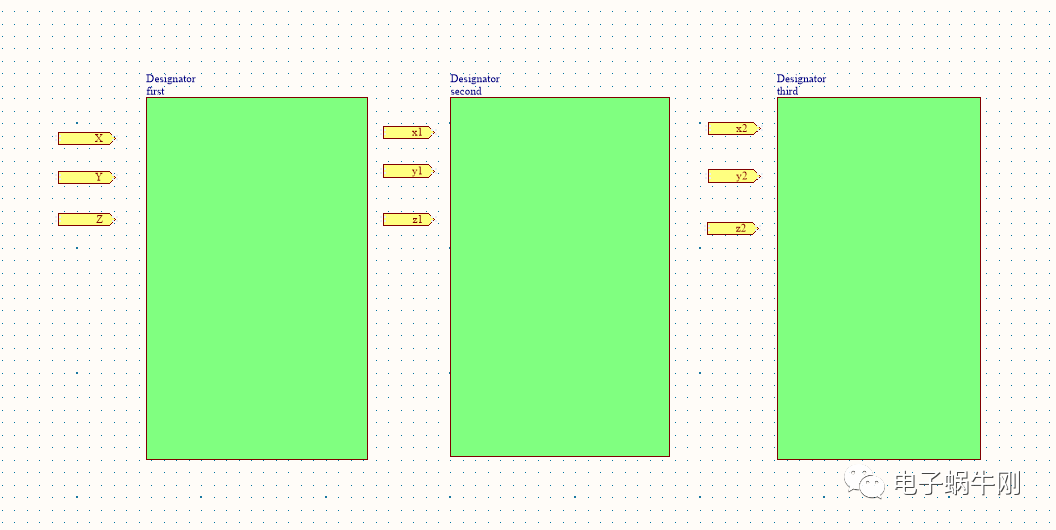

这个时候要注意：端口和图纸入口名字相同时表示他们有电气连接

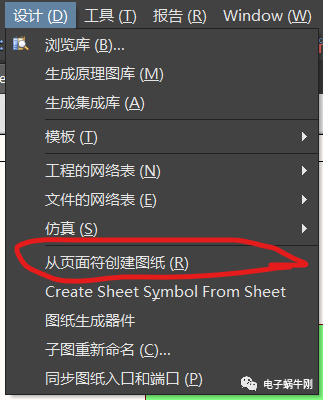

4.随后点击“设置”菜单栏下的“从页面符创建图纸”

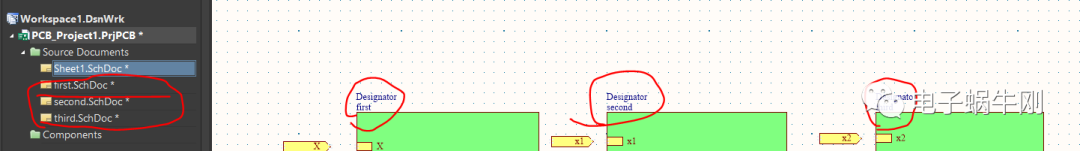

5.当鼠标出现十字光标时，可依次点击已经创建的页面符，会生成名字与页面符名字相同的原理图，如下图所示

同时原理图上会有端口，可以自己进行电气连接

以上就是创建层次原理图的方法，希望你们有所收获！
