Altium Designer 18原理图设置入门

今天给大家讲讲Altium Designer 18原理图设置

一般是原理图的大小,格点设置,基于原先设置过原理的参数这里不详细介绍,主要介绍一下如何设置一下原理图的模板

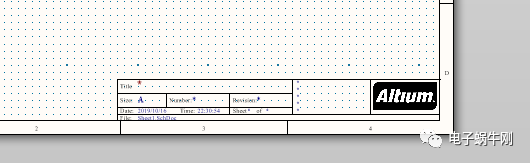

系统自带的原理图模板自带右下方的框框那我们能不能修改呢?

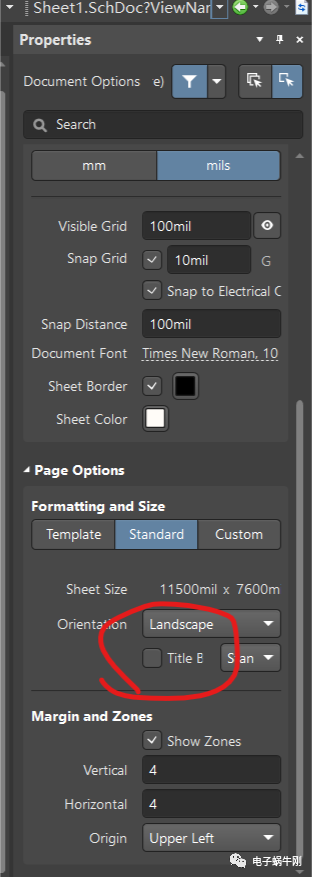

我双击原理图可以修改他的参数


这样可以除去右下方的小框框

然后我们就可以绘制属于自己的原理图模板

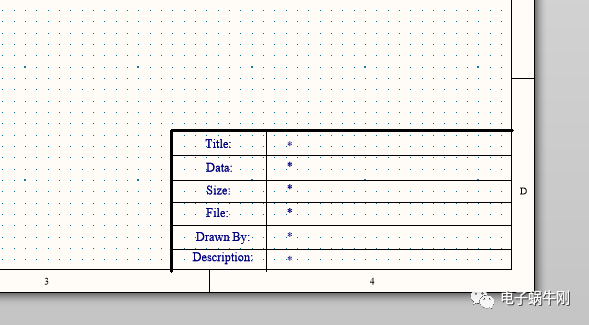

然后在框内设置自己的参数


你们知道框内的小星星哪里来的吗?

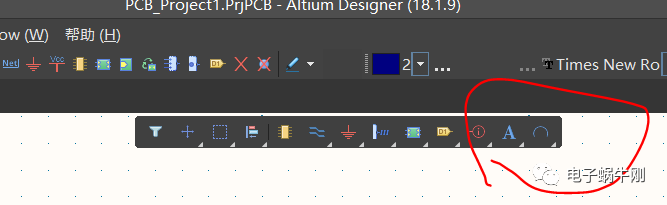

放置文本

双击文本

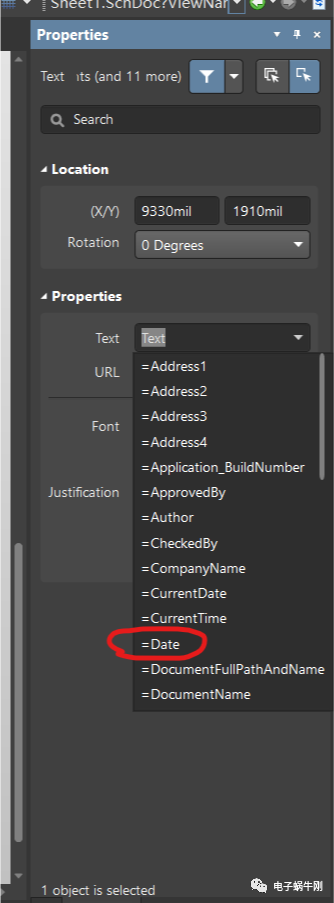

=Date是日期,也可以选择其他参数了

最后绘制好小框框,设置好参数的就可以保存文件了

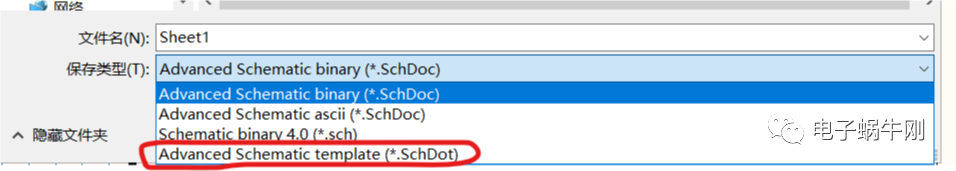

注意要保存成这种模式


如图示操作

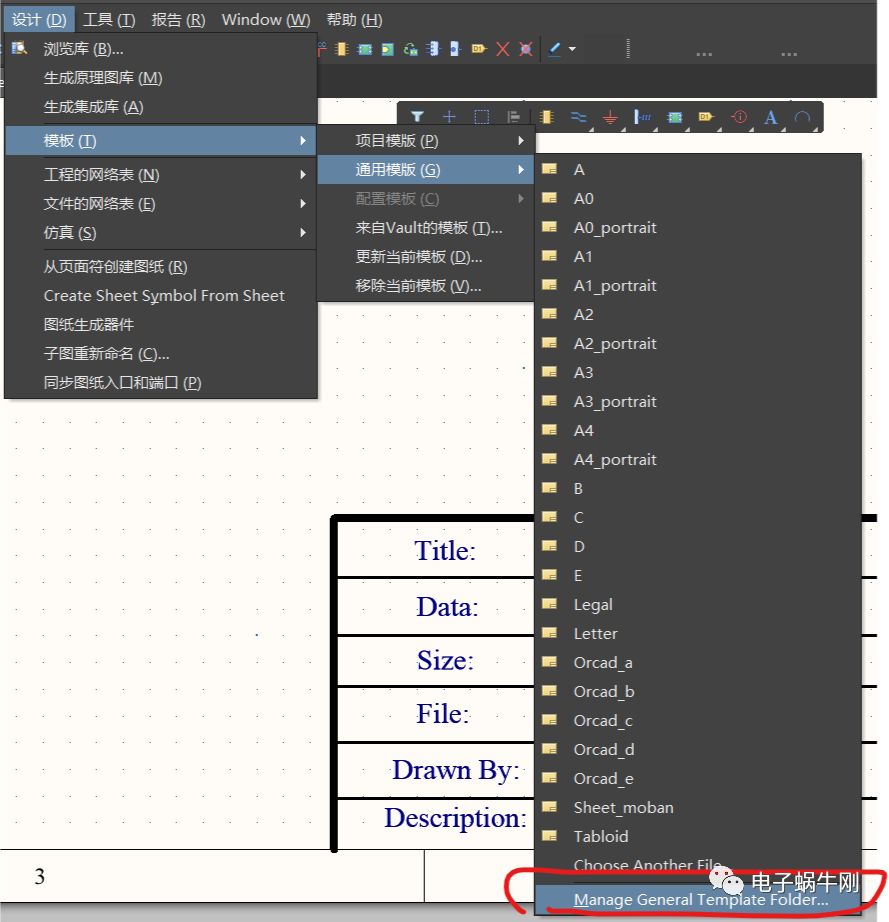

找到通用模板的地址,复 制地址

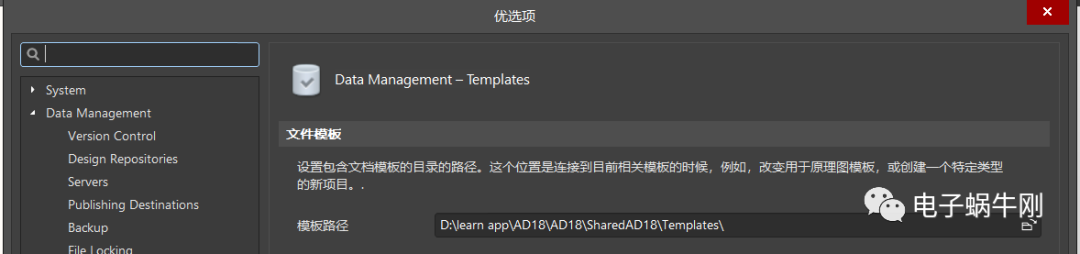

在文件搜索栏搜索,进入文件夹


然后将刚才保存的原理图模板拖拽到此文件夹内即可。

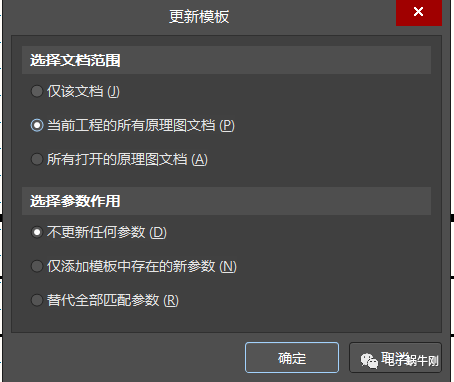

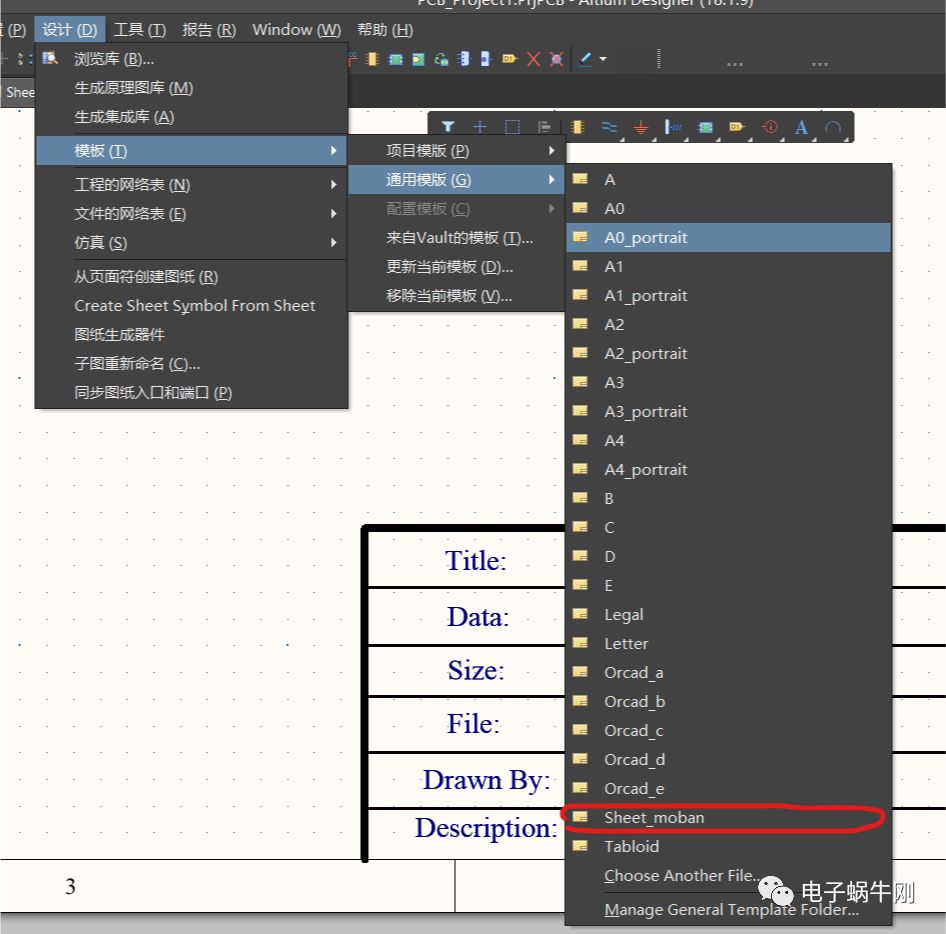

再按图示操作可以看到通用模板下已经有自己设置的原理图模板了。


点击自己的模板后一般参数更具自己的需求设置。
