Altium Designer详细入门教程：原理图绘画（AD2016版）

这是我两年使用AD2016的总结和归纳，介绍AD2016原理图绘画的基本操作和比较高级的操作，主要面向0基础入门学习的爱好者

操作平台

win10 Altium Dsigner 2016 建议电脑使用屏幕较大的，因为有些对话框不太友好。或者自己加拓展屏幕也行。

Altium Designer 2016 百度网盘 链接   ：AD2016
提取 码：c016

配置

在开始使用之前做一个配置

1. 改英文版 如果你的装的时候选择了中文，那么强烈建议使用英文版，因为翻译实在僵硬。 具体操作如下： ->点击左上角DXP，选择参数选择 然后取消勾选（使用本地资源） 然后重启AD即可
2. 工程保存设置 16版虽然比起17版或者其他版本更稳定，不容易出错，很少出现闪退或者无法保存的情况，但是，有时候也会出现。所以设置自动保存是很有必要的。 这设置每3分钟保存一次，保存太过频繁容易卡顿。 同样点击DXP->Preference

新建一个工程

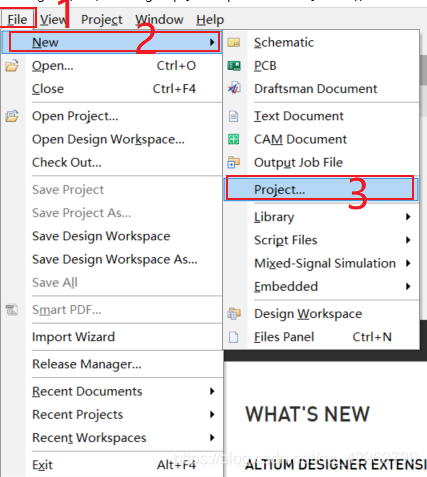

File->New->Project

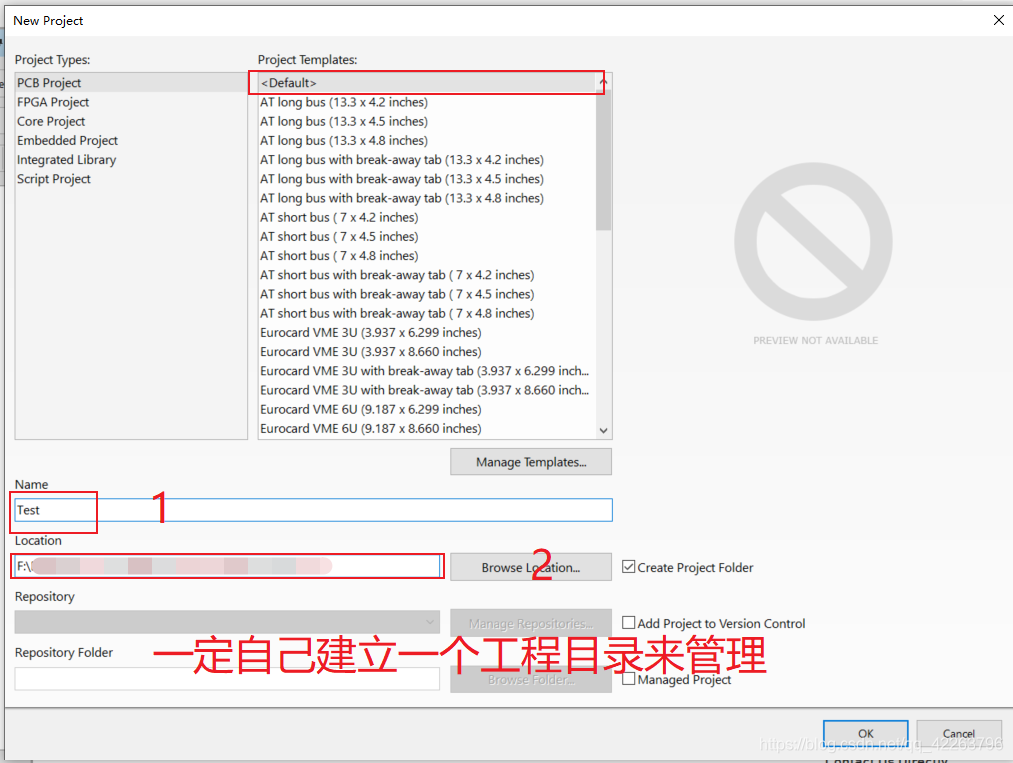

   然后修改工程名字，和工程目录

在新建的工程新建一个原理图文件

右击工程名（Test），Add New to Project ->
