【AD】Altium Designer绘制原理图使用教程

我是一名多年的硬软件工程师，下面的讲解你参考一下

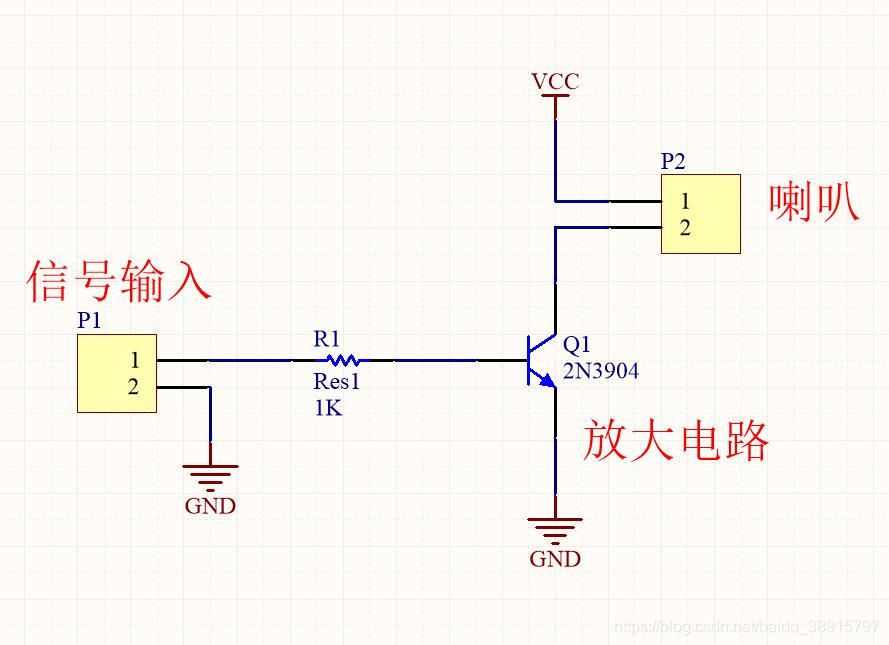

   万事从简单开始，我们来看看一个简单的 放大电路 。

上面 电路图  ，是一个三极管放大电路来的，2N3904是三极管，它和外围器件，组成放大电路，让喇叭发出声音。

.

   .

   那上面这个图，在AD里面是怎么画出来的呢？

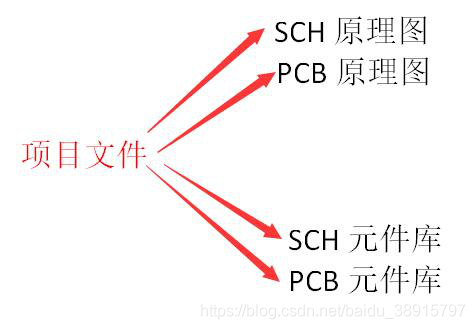

我们来看看AD软件的文件概念图

AD的概念就是上面这个图，项目文件相当于一个总 文件夹  ，它里面可以包含很多子文件（右边指针头那些），这样说的话，当打开AD软件的时候，首先要创建一个项目文件，然后才能在项目文件里面创建子文件，这个就是完整的文件创建流程。

   .

   .

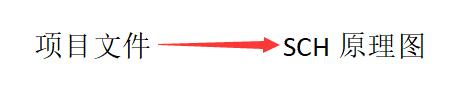

   这节课的目标是，绘制原理图文件，那么我们的项目创建流程就是：先创建项目文件，再创建SCH原理图子文件

我们先来第一个目标：创建项目文件

不管什么版本的AD

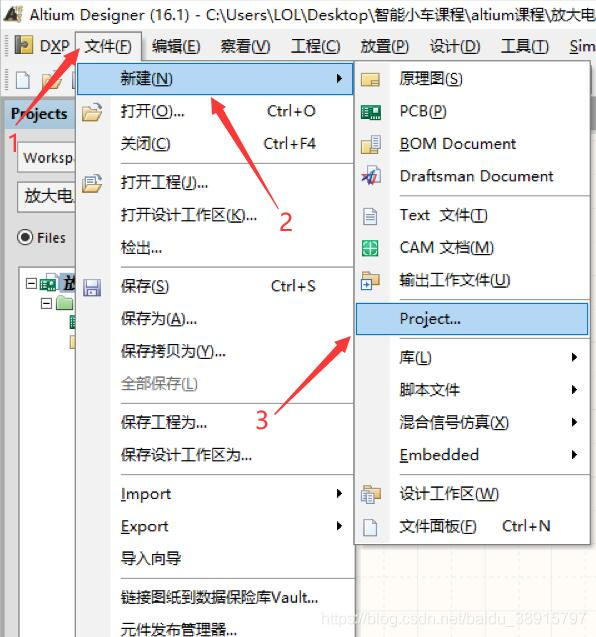

   第一步：点文件

   第二步：点新建

   第三步：点project

project就是 中文 翻译：“项目”的意思。

   其它版本有选择区别的话，认准第一步是创建项目文件，就没有错了。

   .

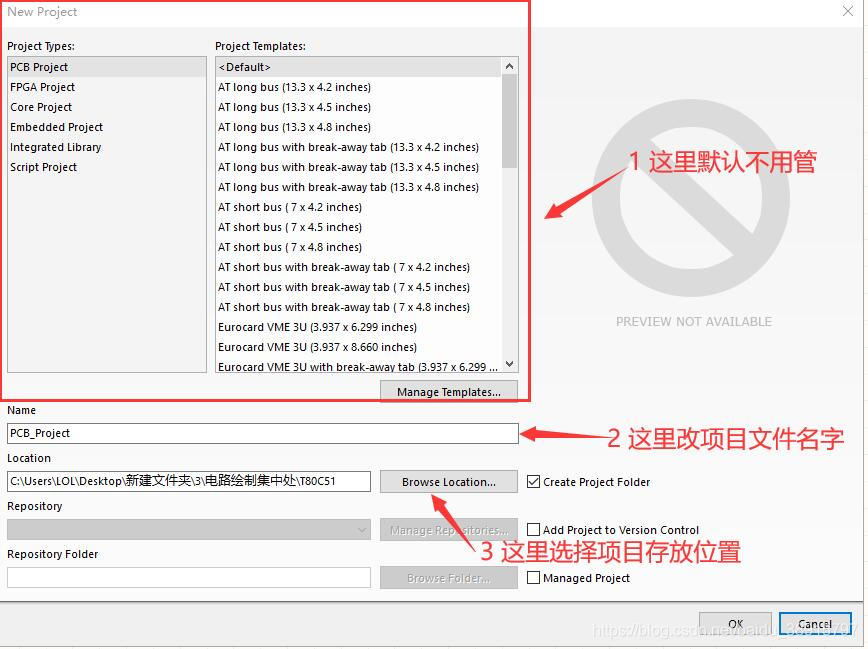

点project后，会打开如下窗口

上面图，1不用管，2，3可以随意改变

   .

   .

   我把第2点文件名改成：放大电路，第3点文件位置，随你喜欢都可以的，弄好之后，点右下角的OK

   .

   .

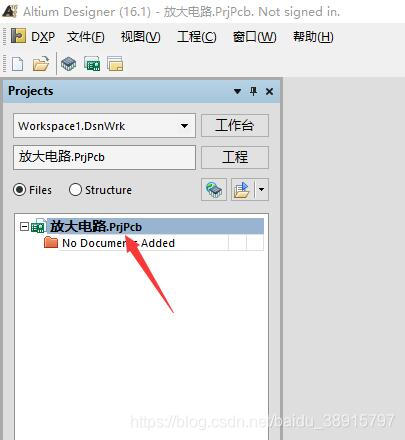

项目文件的后缀就是：prjpcb

项目文件弄好之后，现在就可以为它添加SCH原理图文件了。

.

   .

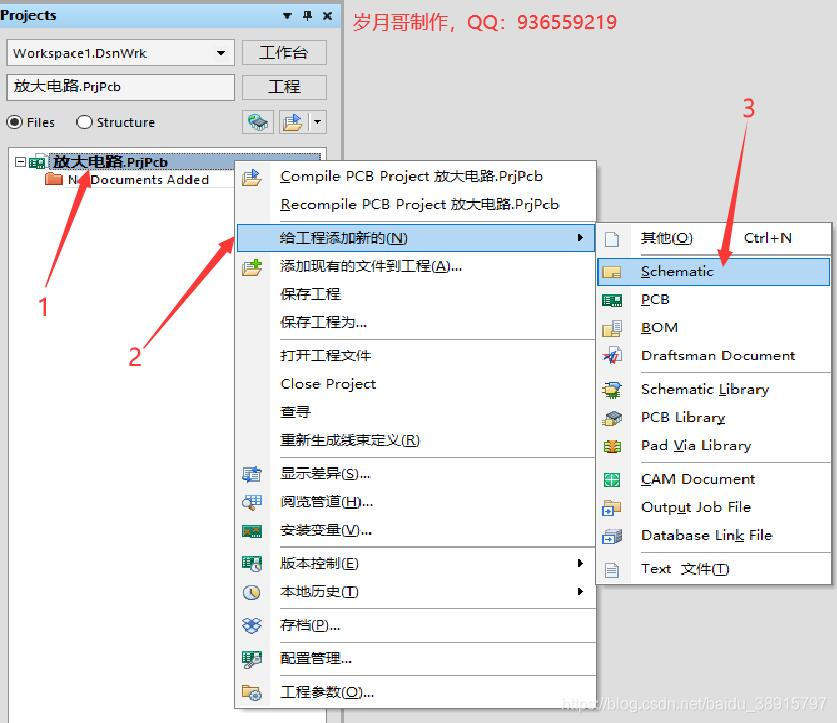

添加原理图文件的流程

第一步：鼠标右击：放大电路.prjpcb。

   第二步：鼠标左击：给工程添加新的

   第三步：鼠标左击：schematic，schematic就是原理图的意思，简称SCH

   .

   .

就是这样，放大电路项目里面的原理图文件，就创建了。

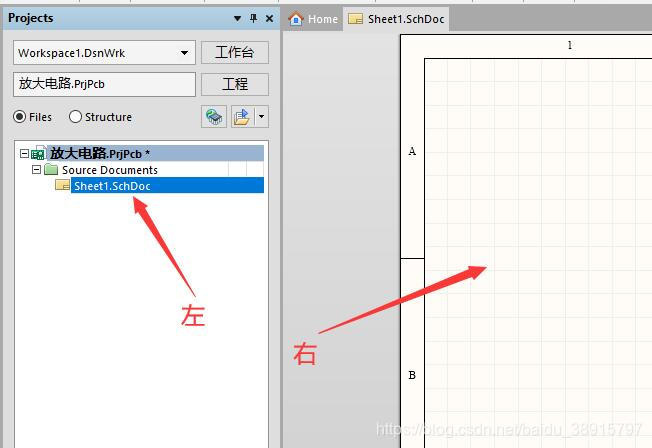

左边是原理图文件名字，后缀是schdoc，右边是原理图绘制界面

   .

   .

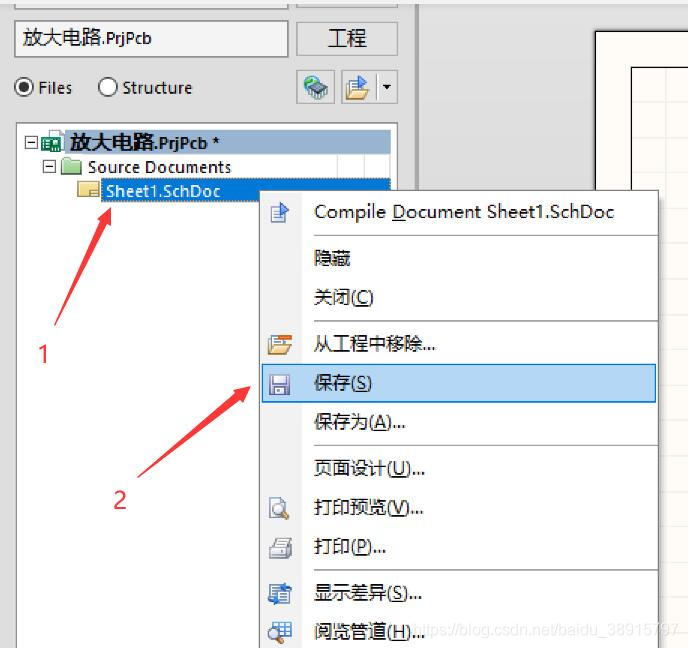

   保存原理图文件流程

第一步：鼠标右击：sheet1.schdoc

   第二步：鼠标左击：点保存

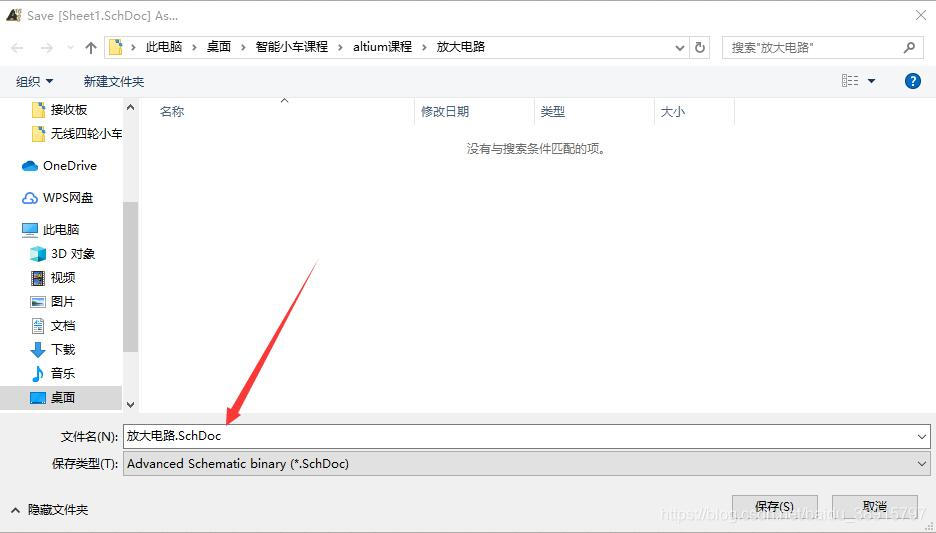

   第一次保存的话，会弹出如下窗口。

   .

   .


   .

   .

然后保留后面的后缀名字：.schdoc

   前面可以随意改名字，我改成了：放大电路

   完成后，点右下角的保存，就可以了。

   .

   .

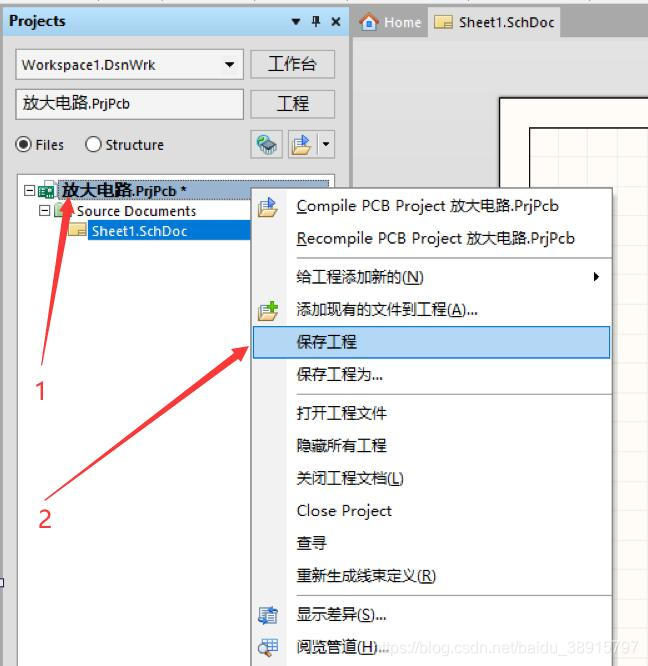

保存项目流程

第一步：右击：放大电路.prjpcb

   第二步：左击：点保存工程，就可以把原理图文件，保存在项目文件里面进行使用了。

   .

   .

   项目 文件包含  很多子文件，就是这么一个概念，创建任何一个文件，记得保存哦！

   .

   .

   岁月哥是单片机专业，需要代画：proteus仿真图，单片机程序代写，代画AD原理图，PCB图的同学，请联系徵信：nianhua238

   .

.



   .

希望朋友们喜欢了！
