AD（Altium Designer）原理图自制模板的高效应用

AD（Altium Designer）软件中原理图自制模板的妙用

摘要：在实际生产中，如果用CAD出产品的原理图出现问题或效率低下时，试试本文的方法，可以提高效率，直接将AD（Altium Designer）软件中的原理图图框设计为自己需要的图框，可以直接打印或存档。

当今世界的特点，尤其是当代中国，是一个快和一个大，速度快，慢了就会被淘汰，信息量大，各种信息爆炸。想要快，就要提高效率。在产品出图过程中，原理图如何快速、简洁地出，也有一些小技巧。

以AD09为例，孔丙火（微信公众号：孔丙火）认为，如果是自己玩玩，画好原理图，然后做板子调试就OK了，原理图用什么图框，要不要图框都无所谓。但作为一个产品，无论是工业的还是民用的，都要出图纸，否则无法移交生产，也无法存档。每家公司的图纸都有自己的要求，一般是用AutoCAD出图，也可以用其他设计软件出图，孔丙火（微信公众号：孔丙火）经历过的出电路板原理图的做法是：将原理图导成CAD格式，然后在CAD中加上公司要求的图框，但这其中往往存在一些问题，如下。

1）我们使用中文，喜欢在原理图中加入一些中文内容，方便理解，但中文在转成CAD后，容易出现乱码，需要手动修改，很麻烦，这应该是AD软件的问题；

2）导线连接点如果设置的太小，导成CAD后可能就没有了，需要重新设置；

3）当原理图修改，需要重新出图的时候，麻烦又要重新来一遍。

总之，四个字：效率低下。因此，将AD软件中的原理图的图框设计成公司要求的格式，可以直接打印存档，可以很好地解决上述问题，那要怎么DIY自己的原理图图框呢，且听孔丙火（微信公众号：孔丙火）慢慢道来。

在AD09（其他版本软件类似）中新建原理图，如图1，每次新建的原理图都会有一个默认图框，至于图框是什么，这不是我们要说的关键，关键是图2的步骤。查阅了网上相关的自行设计原理图模块的文章，好多都缺少图2的步骤，孔丙火（微信公众号：孔丙火）认为，这会严重影响新手的理解，如果没有这一步，就直接画自己的图框，那会跟原有的模板叠在一起。

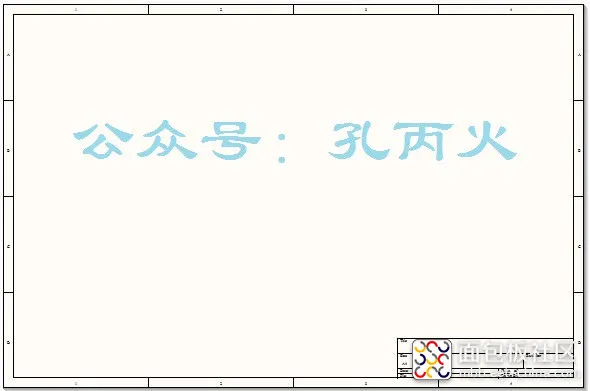

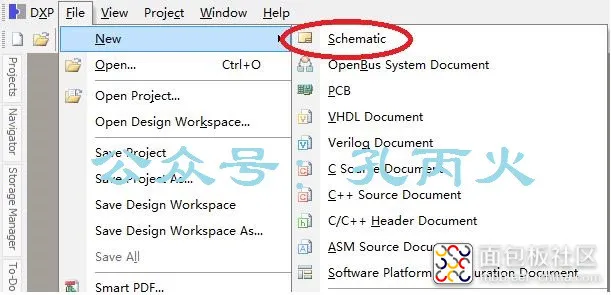

图1

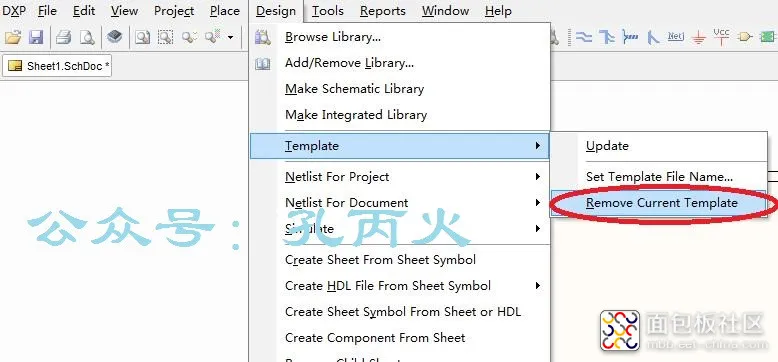

图2

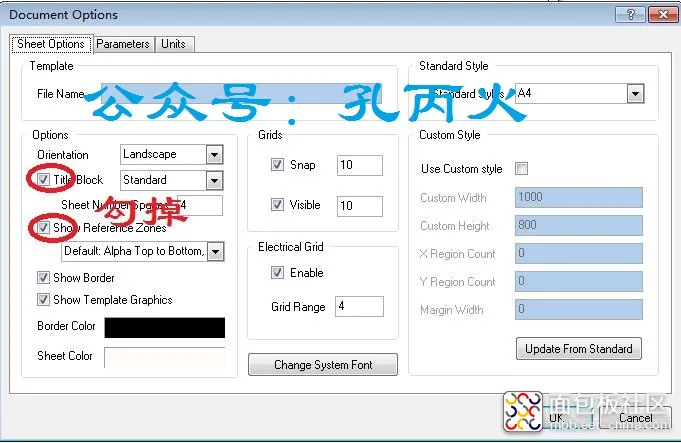

然后，会出现图3所示的框，然后需要进行图4的操作，接着勾掉图5中的两个复选框，最终只留下边框线，如图6。

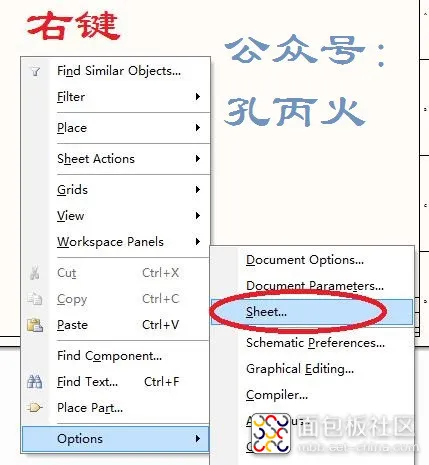

图3

图4

图5

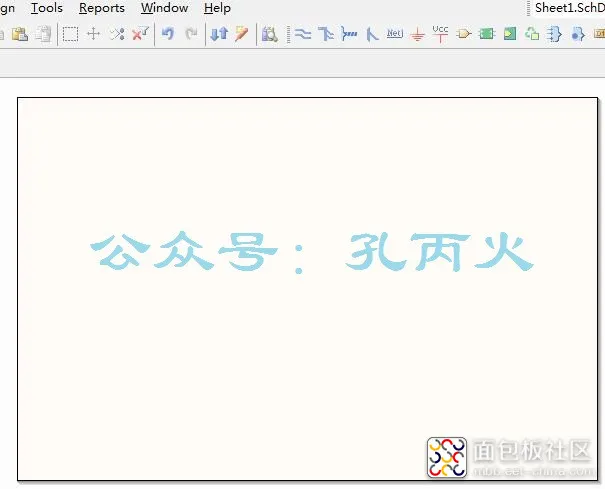

图6

然后，就可以按照图7中提示，任意设计自己的图框了。图8做了个示意。保存格式见图9所示，保存地址要放在AD软件的模板文件夹下。

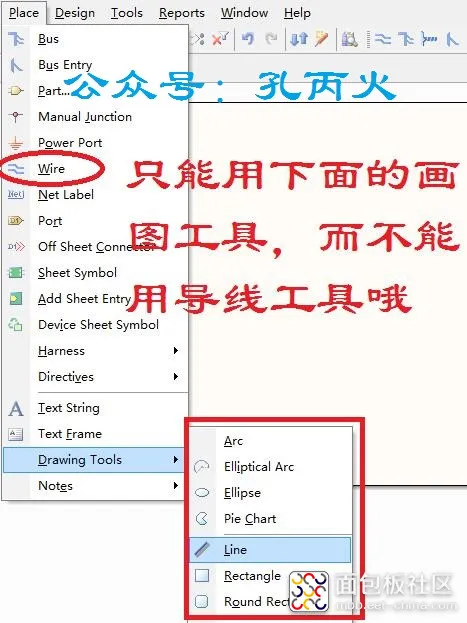

图7

图8

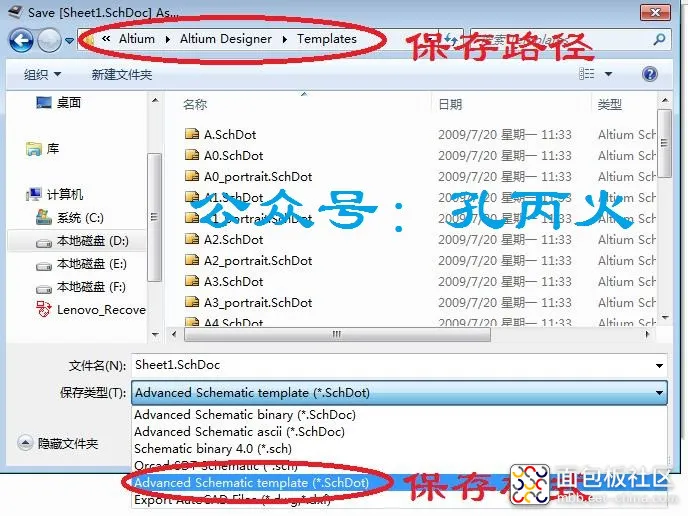

图9

至此，原理图图框（或者叫模板）设计完成。

那如果调用呢，有两种方法：

1）如果经常用，可以将设计的模板设为默认，这样新建一个原理图，将自动调用该模板，方法请自行百度；

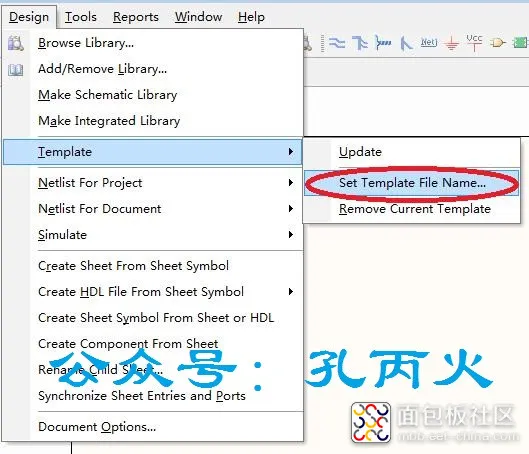

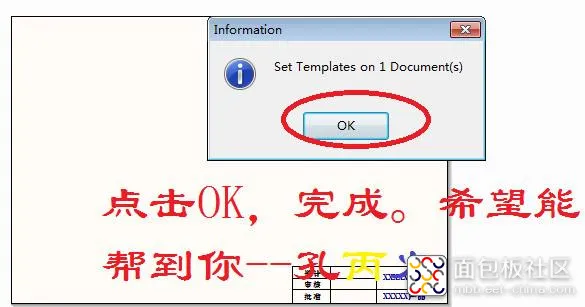

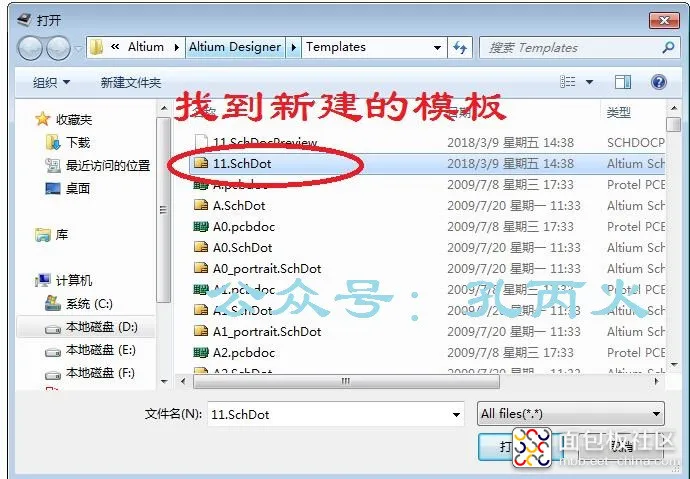

2）可以为单个原理图文件单独更新模板，孔丙火（微信公众号：孔丙火）认为，这种方法更灵活，方法如图10-13所示。

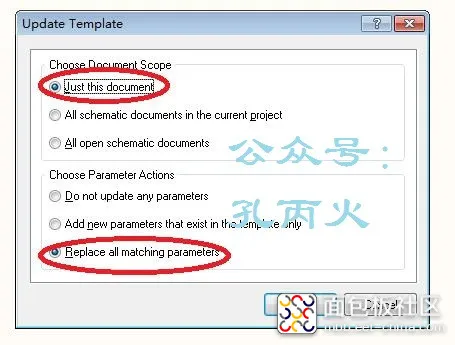

图10

图11

图12

图13
