硬件开发笔记之十一：Altium Designer软件介绍、安装与测试

前言

  前面做高速电路，选择是阿li狗，外围电路由于读者熟悉AD，使用使用ad比较顺手，非高速电路就使用AD了，其实AD也可以做高速电路，由于笔者从13年开始做硬是从AD9开始的，所以开始切入AD做硬件软件学习成本会低很多。

Altium Designer

简介

  Altium Designer是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。   Altium Designer 除了全面继承包括Protel 99SE、Protel DXP在内的先前一系列版本的功能和优点外，还增加了许多改进和很多高端功能。该平台拓宽了板级设计的传统界面，全面集成了FPGA设计功能和SOPC设计实现功能，从而允许工程设计人员能将系统设计中的FPGA与PCB设计及嵌入式设计集成在一起。由于Altium Designer 在继承先前Protel软件功能的基础上，综合了FPGA设计和嵌入式系统软件设计功能，Altium Designer 对计算机的系统需求比先前的版本要高一些。

主要功能

• 原理图设计
• 印刷电路板设计
• 嵌入式开发
• 3D PCB设计
• 封装库设计

下载地址

  自行搜索，文章不提供，使用的版本是AD17.。

AD17安装流程

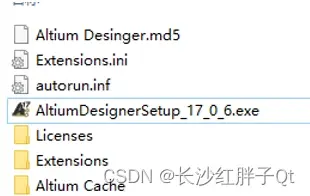

步骤一：下载解压

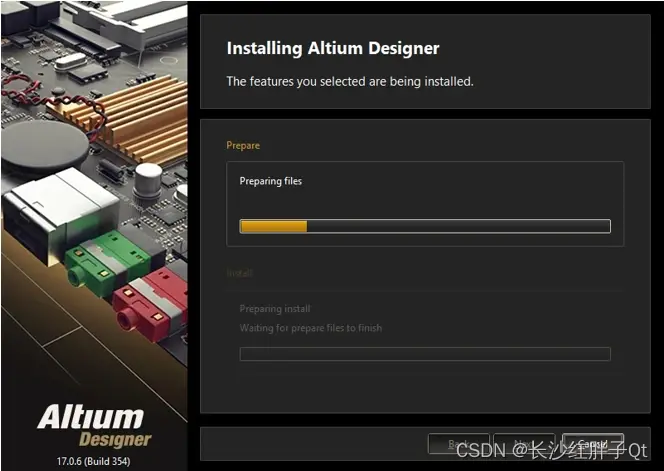

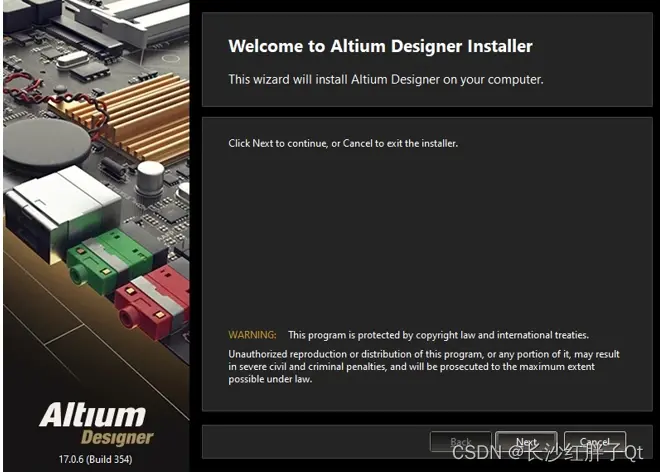

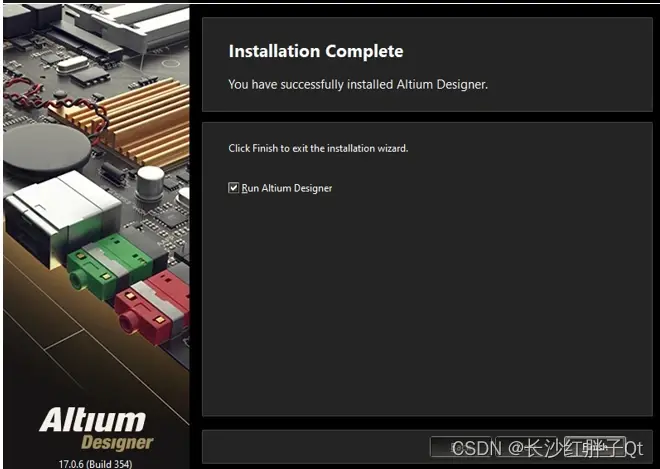

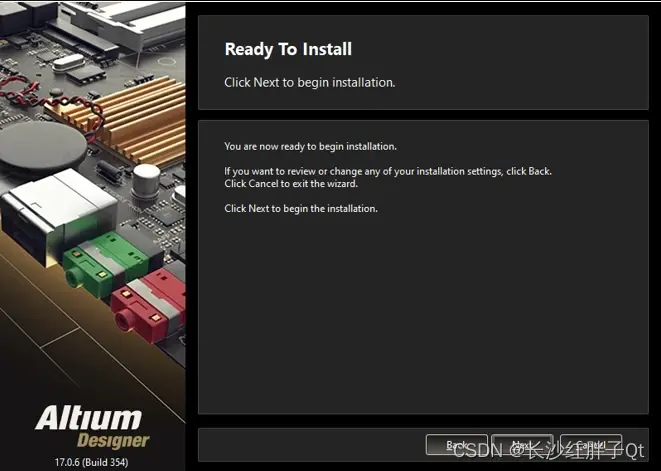

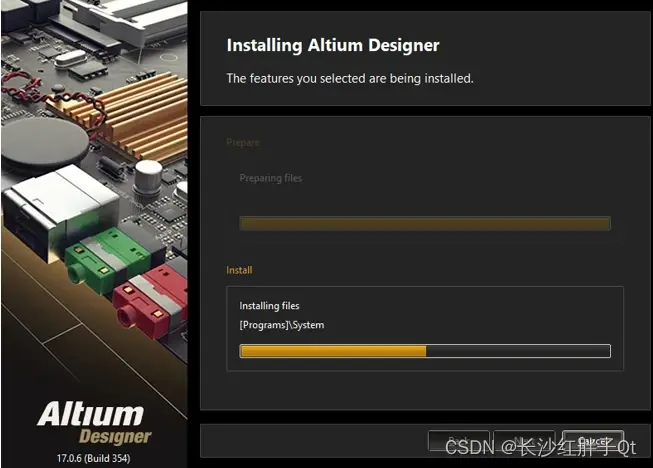

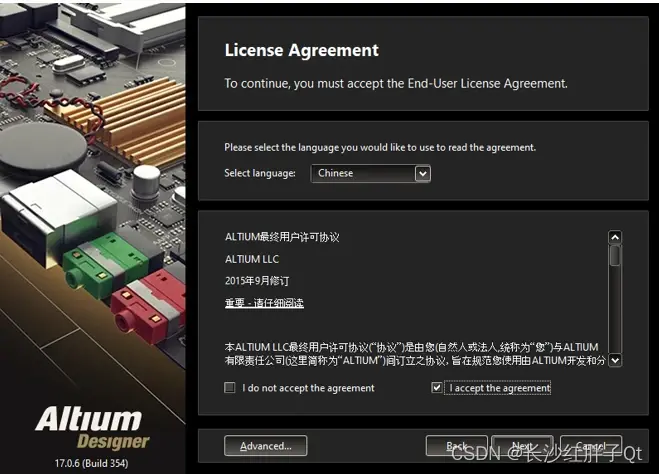

步骤二：安装过程

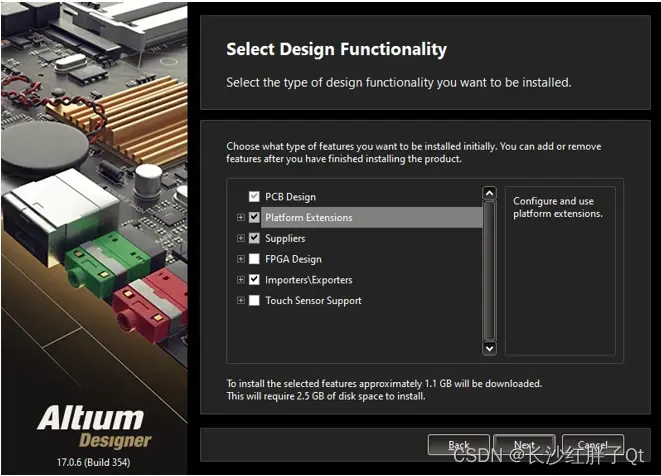

  先使用默认的配置把：   

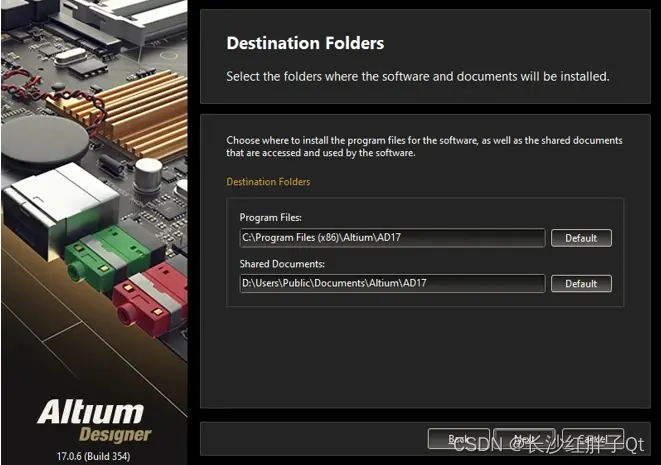

  shared为运行文件路径，不配置，默认下一步：   

步骤三：启动软件测试

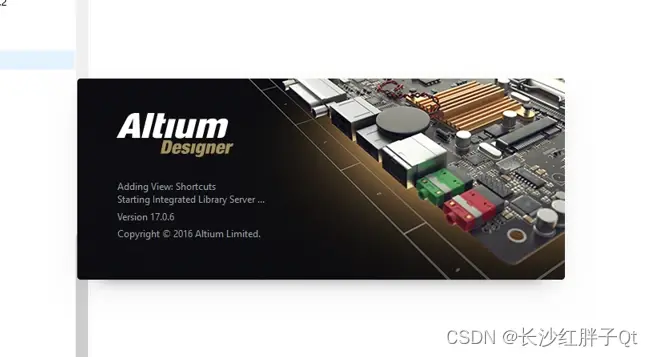

  启动软件：   

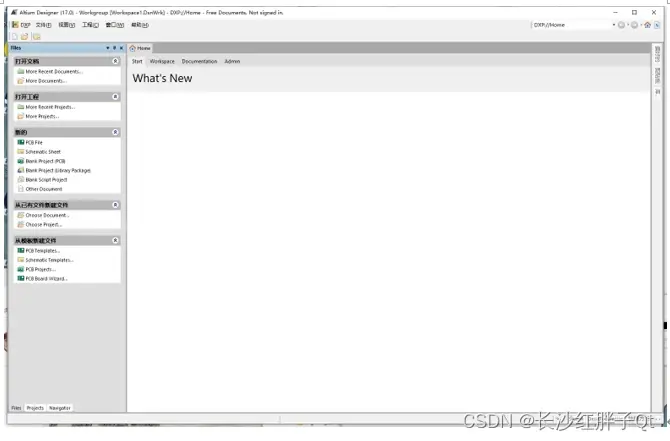

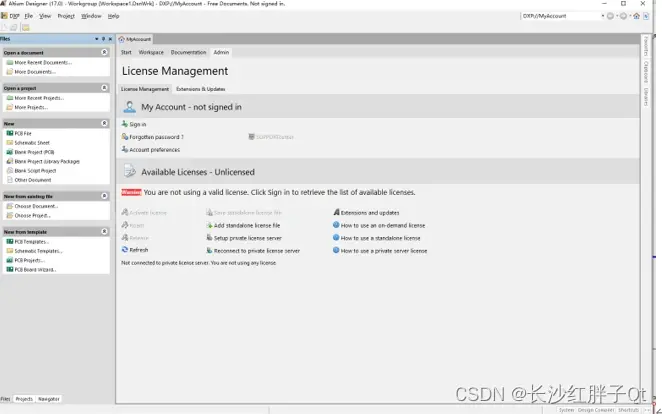

  进入软件：   

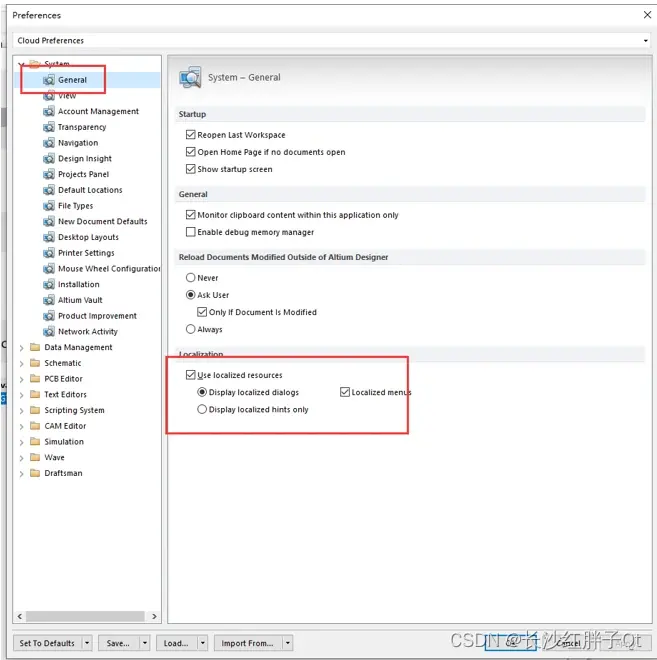

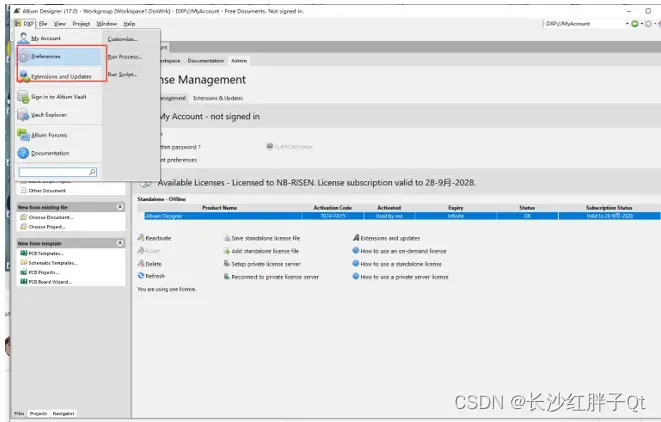

步骤四：配置中文显示

  关闭软件，再打开，就是中文的了：   

AD17测试工程

步骤一：打开工程

  打开以前做的硬件工程：   

步骤二：打开原理图

  完美了。   

步骤三：打开PCB设计图

  那种一切尽在掌握中的熟悉感觉，又回来了=_=。

AD17引入库

  可以引入之前自己做的库或者第三方库，硬件工程师都会有自己的一部分积累的。   

  以前的库找不到了，估计要重新弄了。
