ad怎么画原理图元件? Altium Designer创建原理图元件的技巧

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用!
如果你想靠AI翻身,你先需要一个靠谱的工具!

Altium Designer创建原理图元件?ad中自己绘制元件放到原理图的方法很简单,下面我们就来看看具体操作方法。

查看详情

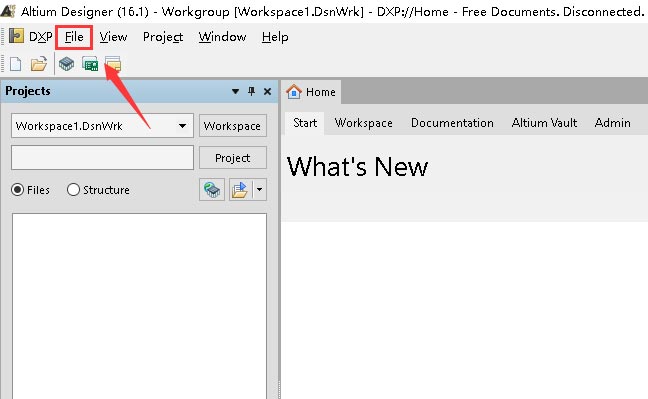

进入Altium Designer首页,点击file,如下图所示

接着选择new-library-schematiclibrary,如下图所示

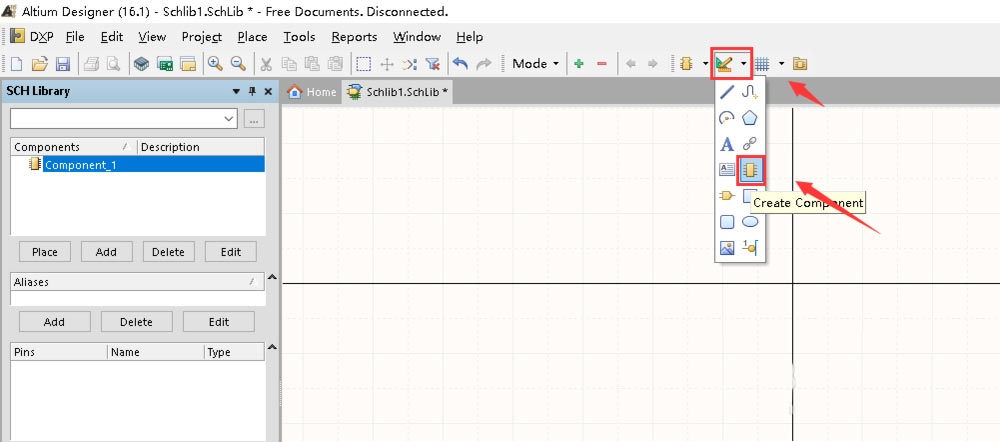

点击环境编辑工具,选择创建元件,如下图所示

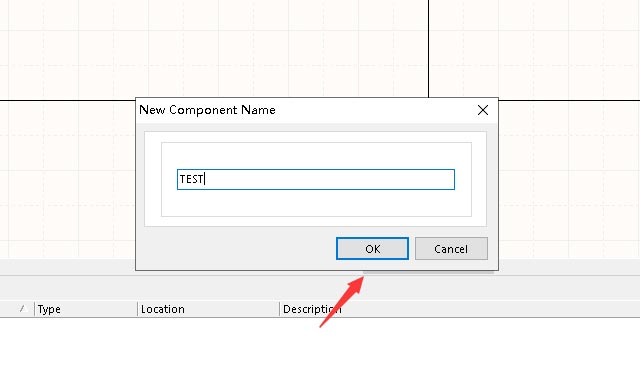

元件命名后点击确定,如下图所示

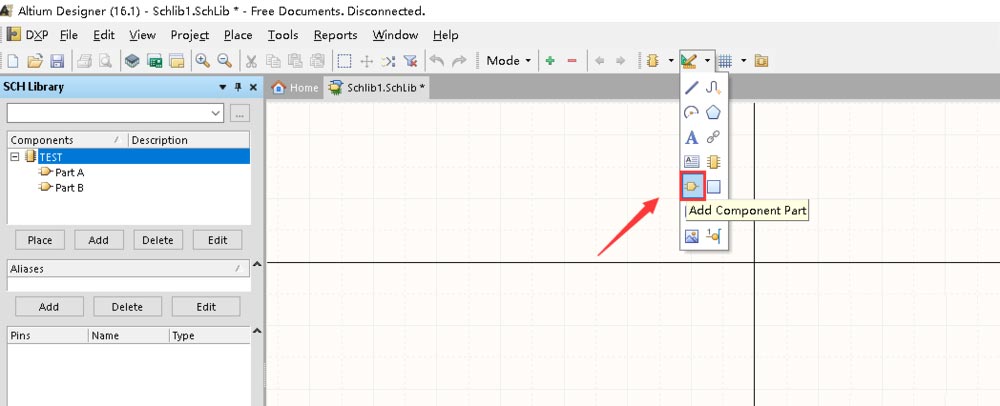

继续点击添加元件part功能脚位,一般是芯片有多组part如下图所示

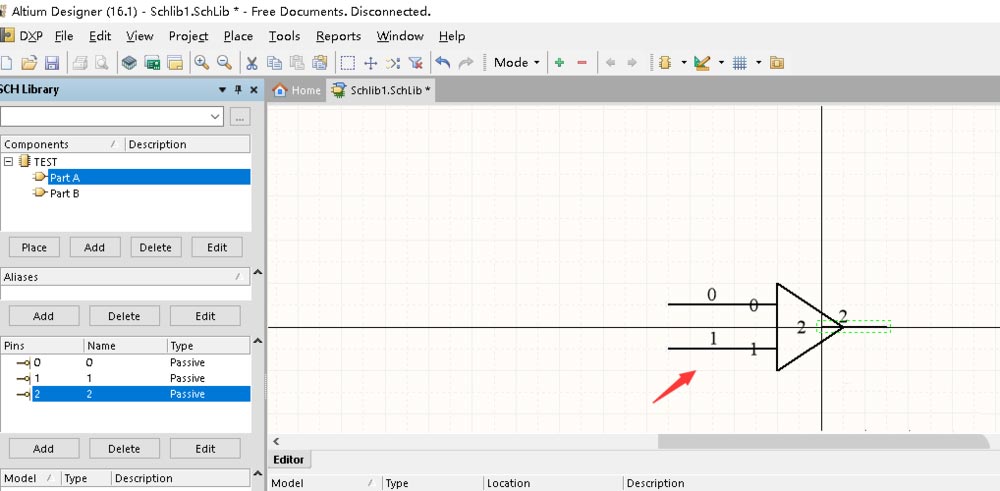

继续点击添加pin,如下图所示

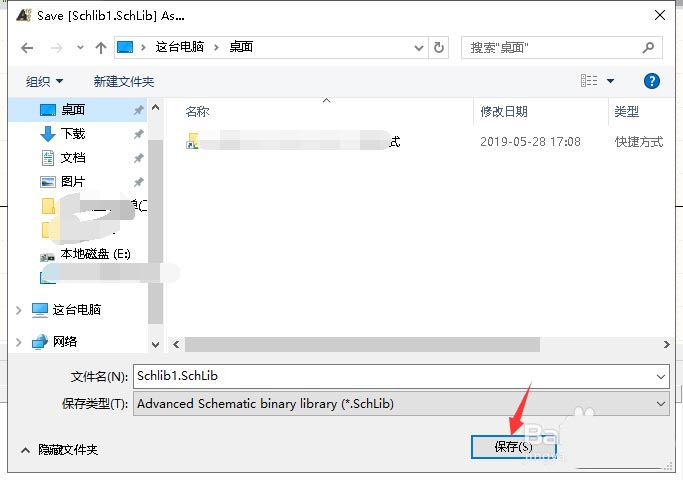

同理完成新建partB,点击保存即可,如下图所示

以上就是Altium Designer创建原理图元件的技巧,希望大家喜欢,请继续关注脚本之家。
