Altium Designer速成：原理图绘制与元件排列对齐

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_原理图的绘制

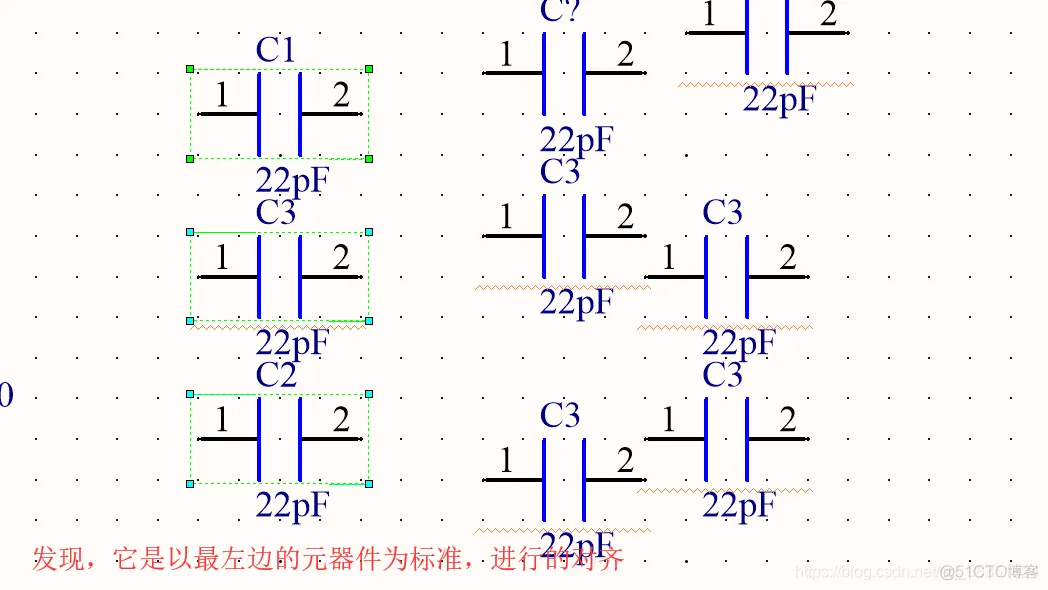

一、左对齐：选中+按下A+选择左对齐

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_Altium Designer 18 _02

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_左对齐_03

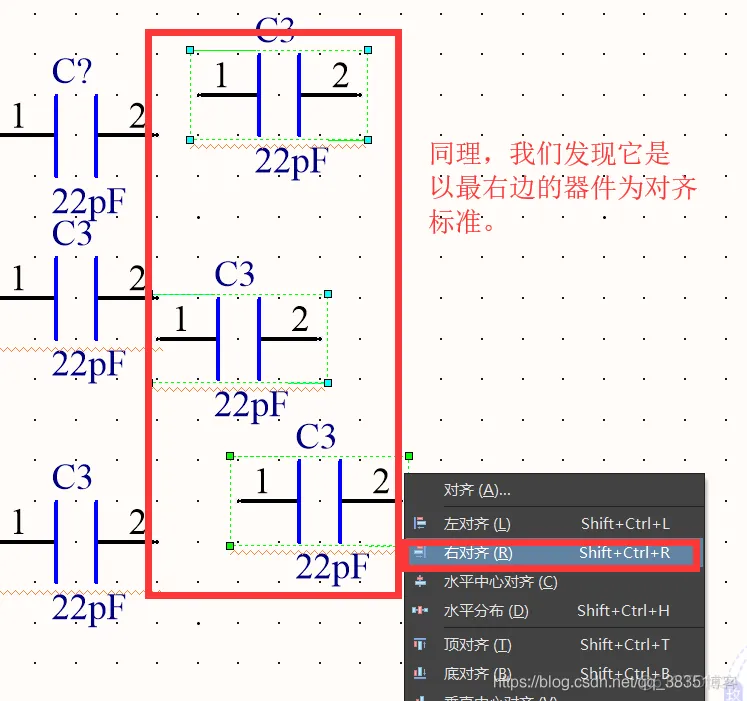

二、右对齐：选中+按下A+选择右对齐

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_Altium Designer 18 _04

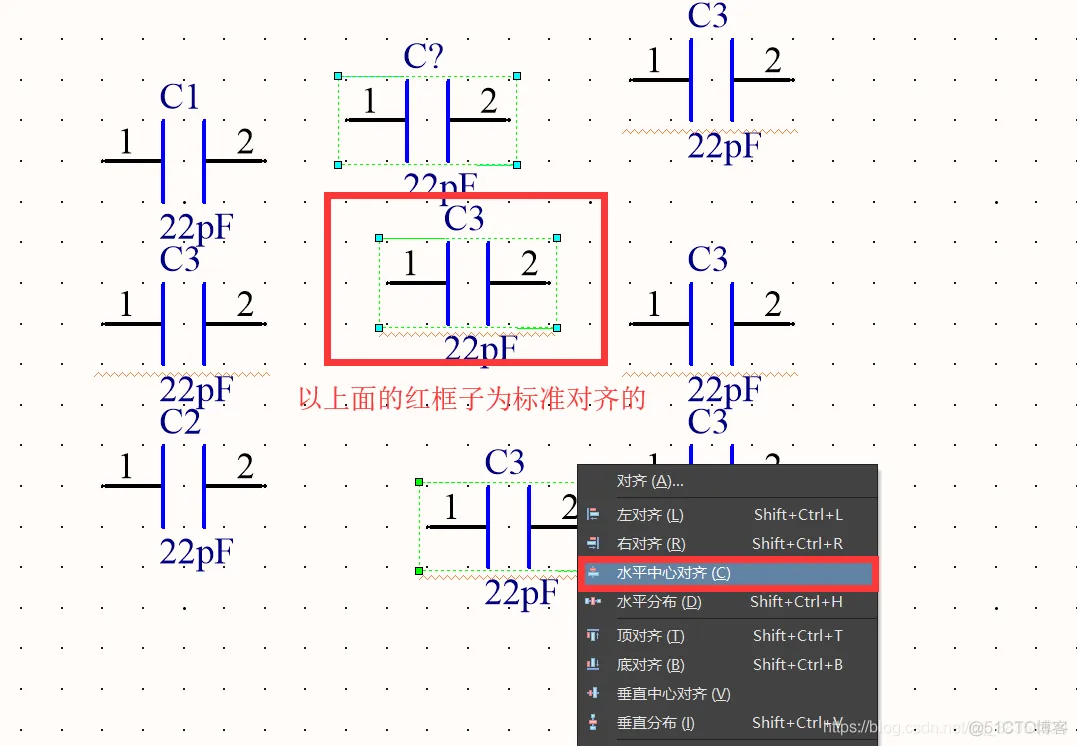

三、水平中心对齐：选中+按下A+选择水平中心对齐

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_原理图的绘制_05

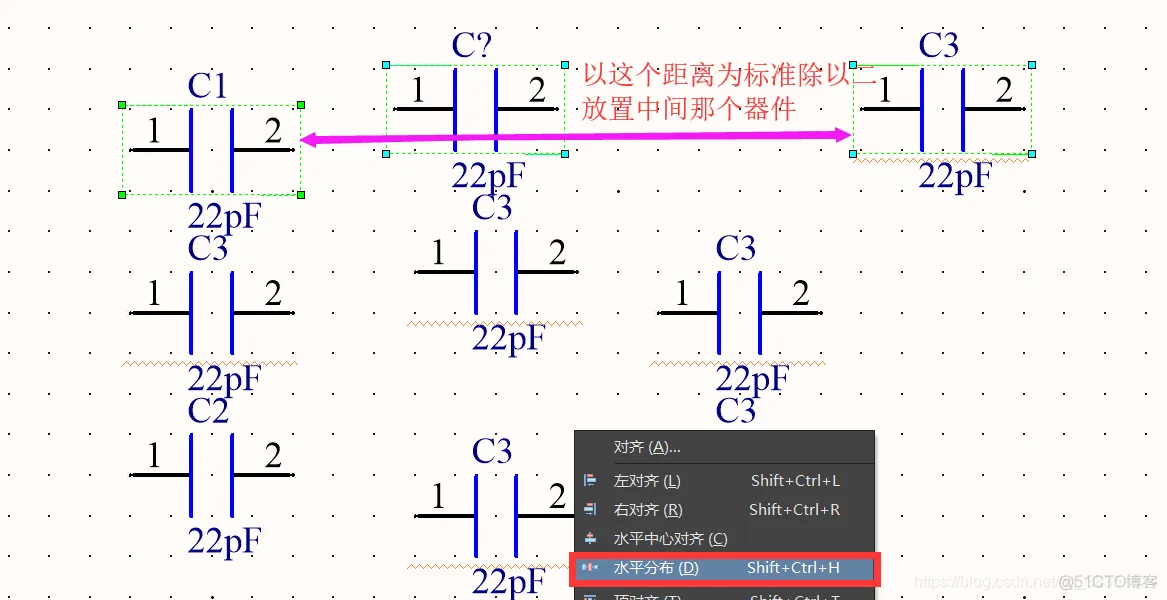

四、水平分布：选中+按下A+选择水平分布

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_左对齐_06

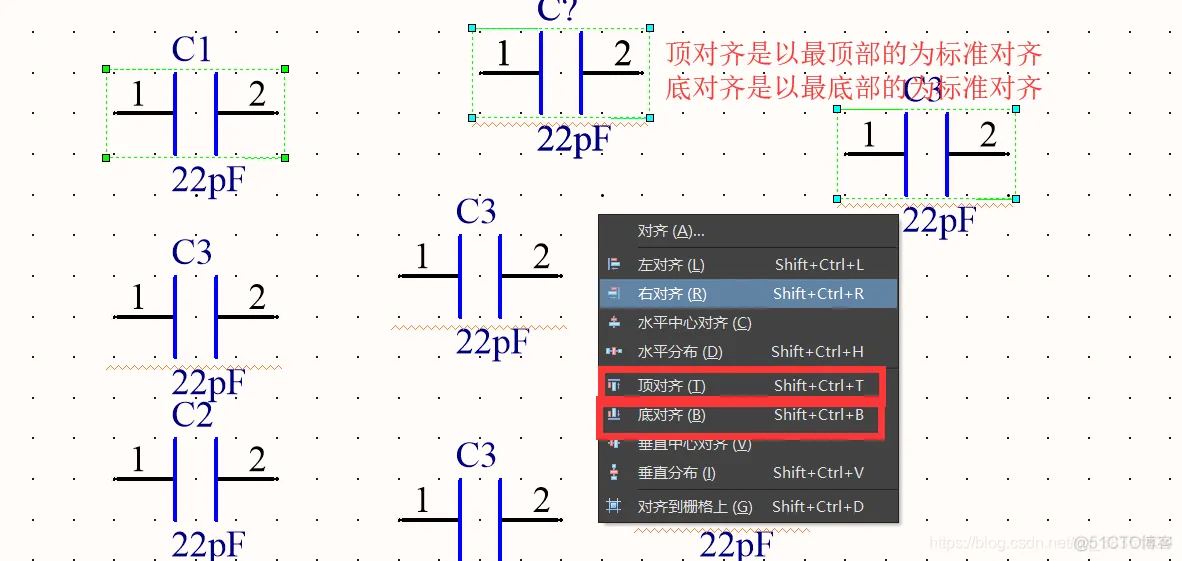

五、顶对齐/底对齐：选中+按下A+选择顶对齐/底对齐

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_左对齐_07

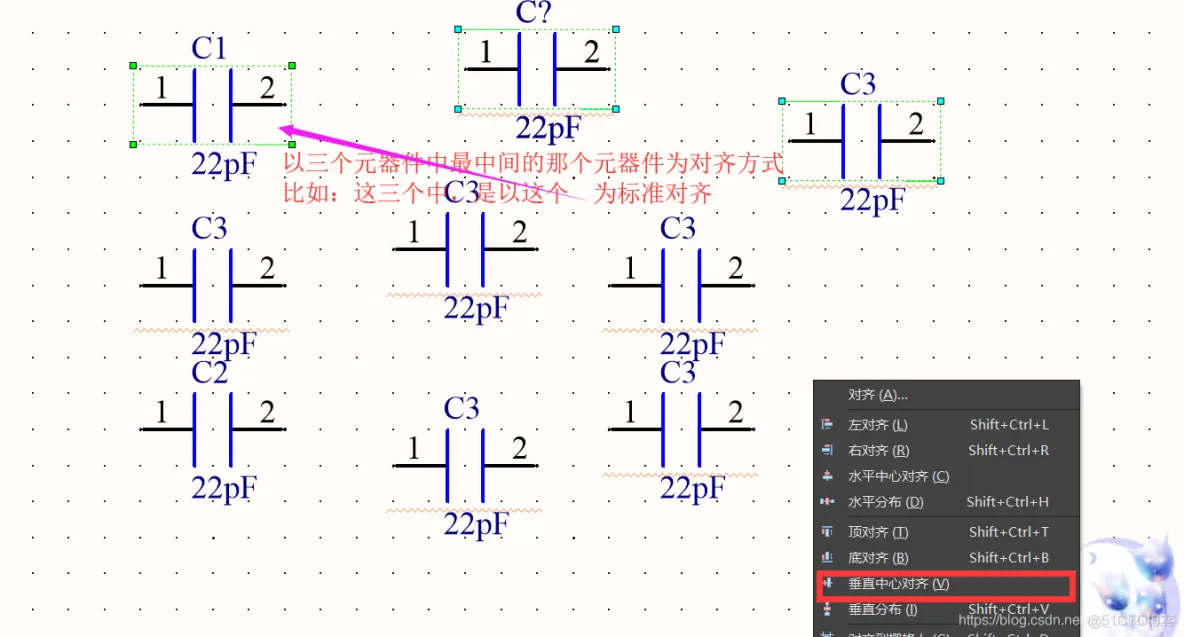

六、垂直中心对齐：选中+按下A+垂直中心对齐

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_左对齐_08

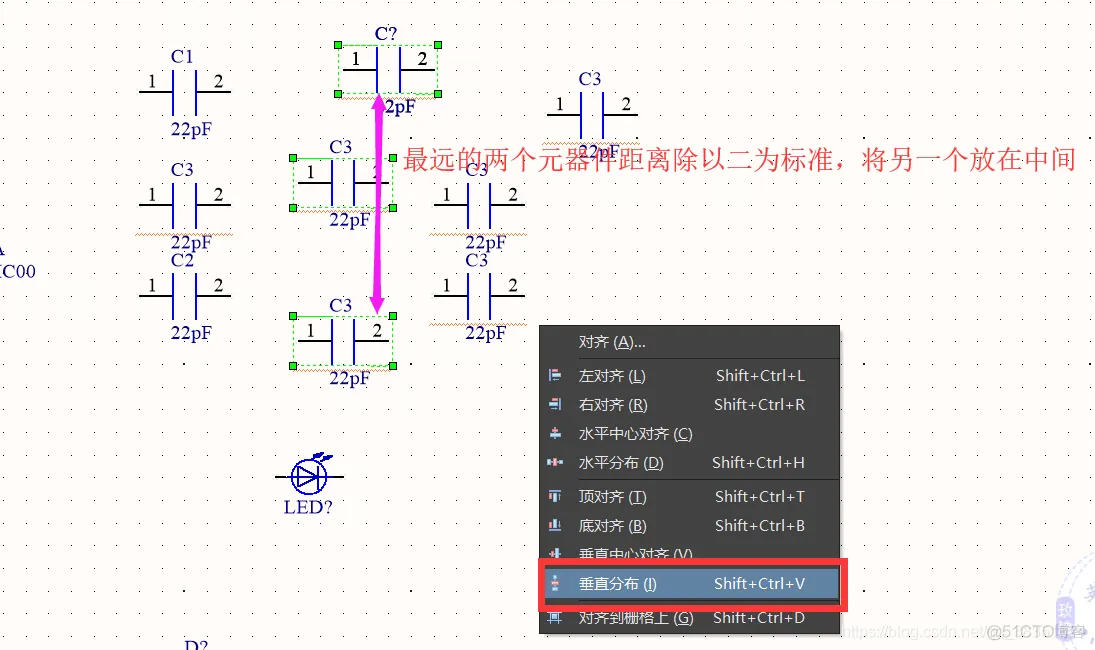

七、垂直分布：选中+按下A+垂直分布

Altium Designer 18 速成实战第三部分原理图的绘制（八）元件的排列与对齐_原理图的绘制_09
