Altium Designer进阶:抄板与原理图绘制

概述

Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统,主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合,为设计者提供了全新的设计解决方案,使设计者可以轻松进行设计,熟练使用这一软件使电路设计的质量和效率大大提高。 Altium Designer在工程开始的时候,都需要自行绘制元器件的原理图以及PCB封装。本章在同一schLib(元器件原理图库)里制作多个器件模型的简单介绍。

建立工程

在工程里选择右键工程->添加新的..到工程.->Schematic,则会新建一个原理图。

在这里插入图片描述


选择模板,在填写原理图信息,不然可能无法显示,根据自己的图纸大小选择合适的模板。例如原理图图纸是A4,那么模板选择A4。

在这里插入图片描述


Altium Designer可以对页面参数进行配置,其中就包含右下角的标题栏,其中包含有图片、标题、页码、时间等信息。

在这里插入图片描述


去除元器件&抄板绘制原理图

首先将一些大件的元器件通过焊笔取下来,之后慢慢将其他元器件取下,需要将取下的元器件用万用表进行测量,查看元器件阻值或者电容容值。

在这里插入图片描述


将所有的元器件取下来之后用砂纸进行打磨,这样更加容易查看电路板的线路。

在这里插入图片描述


在上章已经讲解了元件库的绘制,故可以直接使用。

在这里插入图片描述


绘制原理图

在原理图上放置好元器件之后,需要根据电路要求对元器件进行连线,即电气连接。 电气连接主要有物理连接和逻辑连接,物理连接可以通过放置线进行链接,逻辑连接可以通过网络标签进行连接。

在这里插入图片描述


电气连接效果如下所示。

逻辑连接效果如下所示。

在这里插入图片描述


原理图器件标注

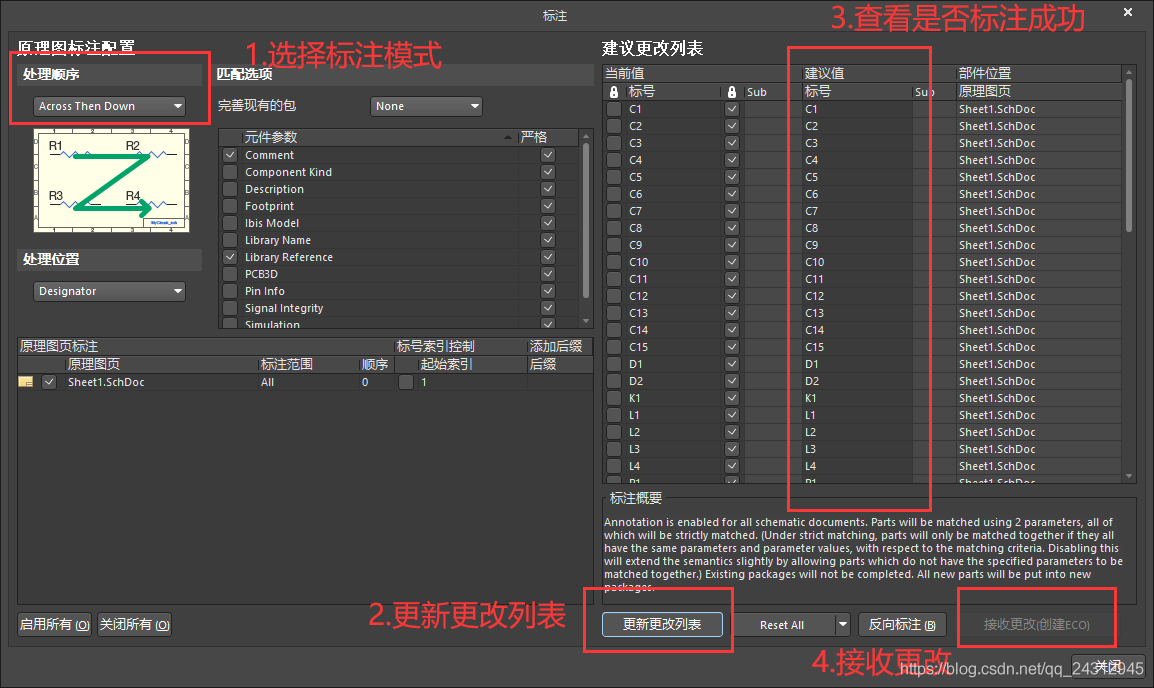

原理图器件在放置时候没有标注,可以通过软件自动生成,也可以通过手动编辑。 首先选择工具->标注->原理图标注。

在这里插入图片描述


软件自动标注原理图器件如下所示。

在这里插入图片描述


手动标注原理图器件,首先双击需要标注的器件,之后更改标注即可。

在这里插入图片描述


编译原理图工程

工程>>Compile PCB Project。

在这里插入图片描述


若有报错,如下图所示,可以通过修改报错来完善原理图。

在这里插入图片描述


若未弹出上图的报错,可以认为该原理图合理,无报错。 也可通过点击视图->面板->Messages来查看错误。

在这里插入图片描述
