Altium中PCB尺寸精确调整与更改方法

1. 调整 PCB板的大小

方法一： Design --- Board Shape --- Redefine Board Shape（快捷键D-S-R），对于方形，依次画好4个点，然后右键退出操作。没有画成想要的形状之前不要点击右键。

方法二：（1）在PCB页面用Keep-Out Layer画出所需板子的大小形状，注意必须是封闭的形状。（2）选中画出的这些封闭的框框。（一次不能全部选中的话可以按住Shift依次选中线条）（3）Design --- Board Shape --- Define from selected objects，这样就画好了任意复杂形状的PCB。

2. 精确确定板子尺寸

   首先设置自动捕捉到目标热点：空白处右键-Options-Board Options，右下角选中Snap To Object Hotpots。这样能保证禁止布线层的线能完整构成一个方框，也能让测量线能准确测量。

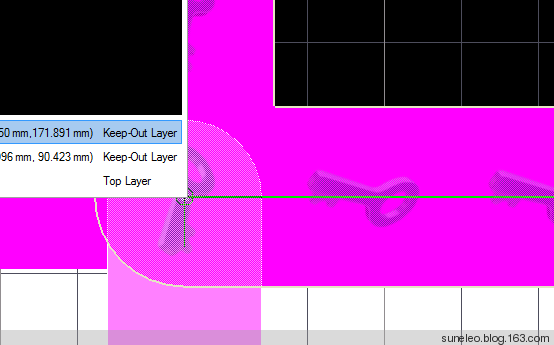

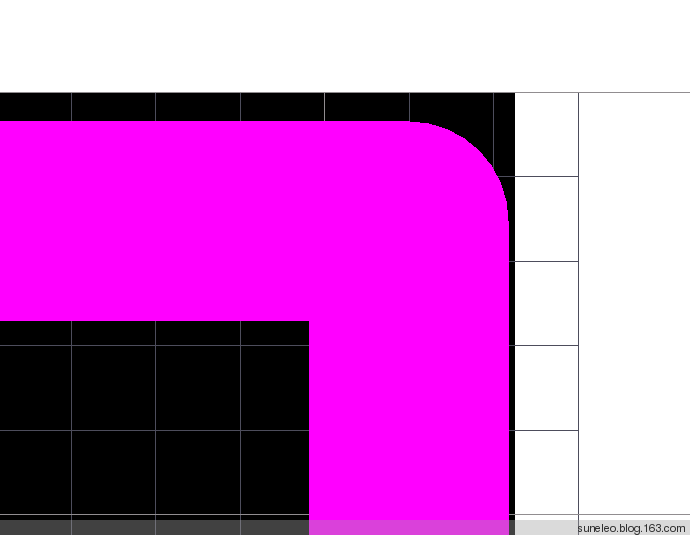

   （1）首先使得禁止布线层的线能完整构成一个方框，拐角处如下图所示，两条线的端点要完全一致。

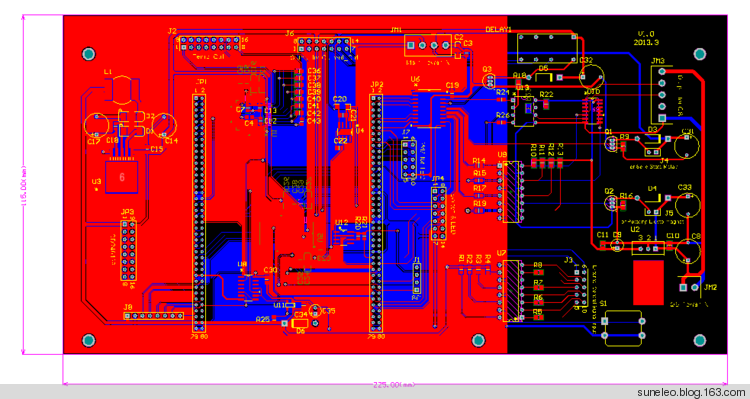

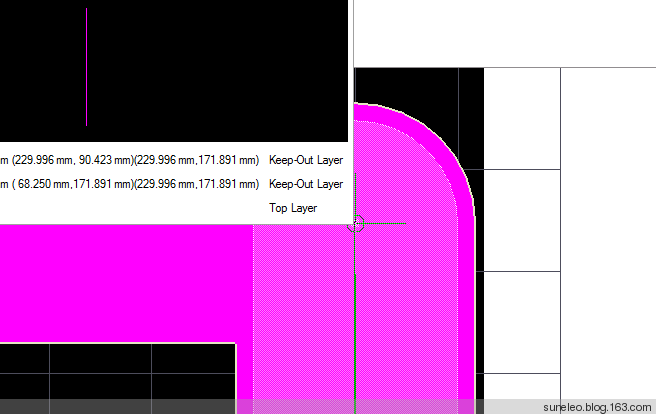

（2）将测量线的一端与这个端点完全重合，保证测量完全准确。由于设置了捕捉到目标热点，这个很容易做到，见下图。

（3）根据想要的尺寸调整布线层的方框，同时也要移动测量线。其实双击布线层的一条线，在最初的位置上加上一定的数值，就可以一步到位了。调好一个方向后可以锁定这条线，双击后，选择lock，这样就不容易误移动了。再调整另一个方向即可。

（4）快捷键D-S-R，调整 PCB板的大小即可，现在定义PSB板形状的四个脚就会很容易的对准禁止布线层的四个角了。
