Altium Designer速成：原理图绘制之元件选择、移动、旋转及镜像

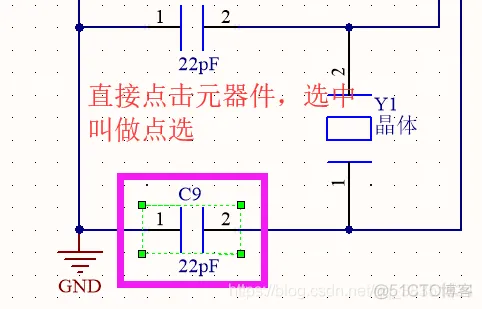

一、点选：

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_ 元件的选择及移动

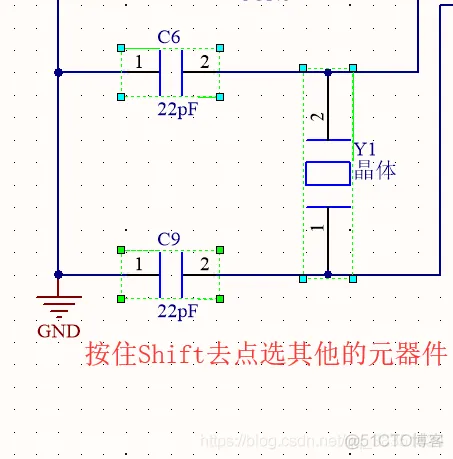

二、多选：按住 Shift+点击

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_Altium Designer 18 =_02

三、框选：

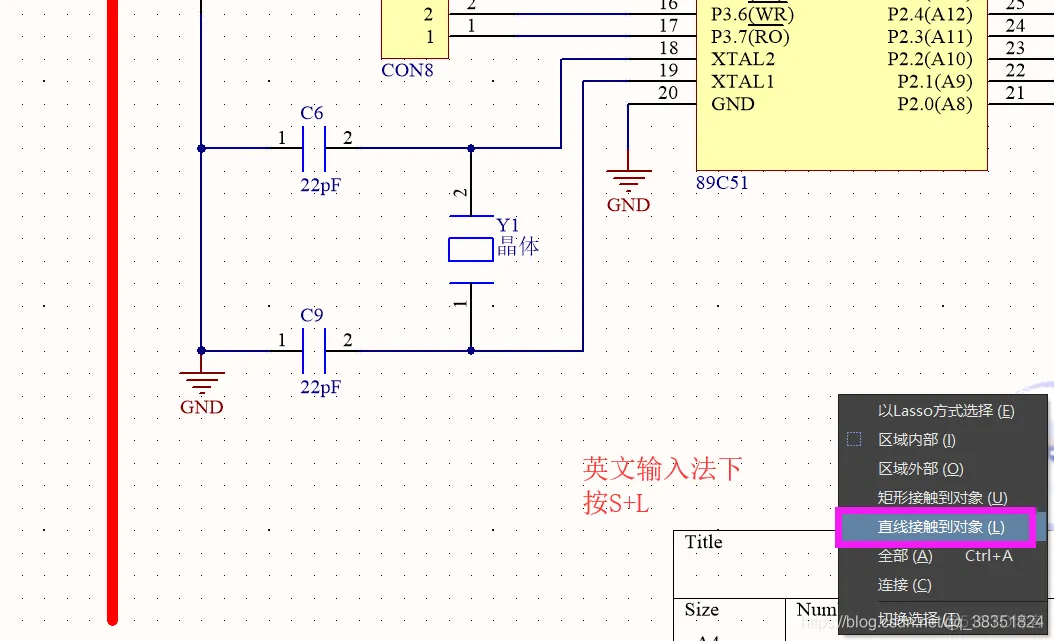

四、线选：快捷键 S+L

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_原理图的绘制_04

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_原理图的绘制_05

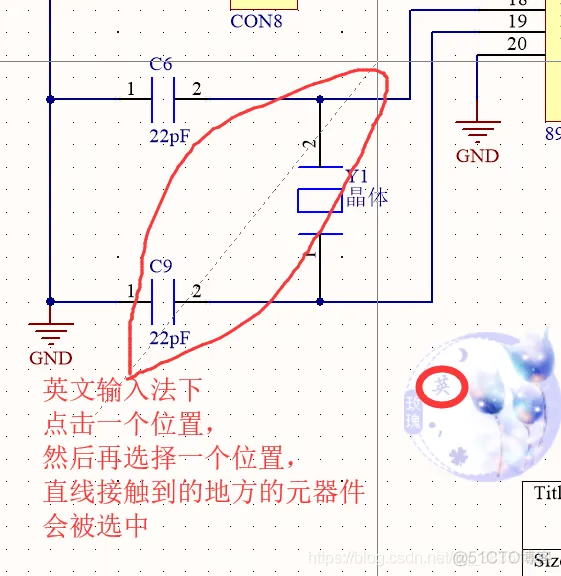

五、以Lasso方式选择（滑动选择）：快捷键 S+E

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_原理图的绘制_06

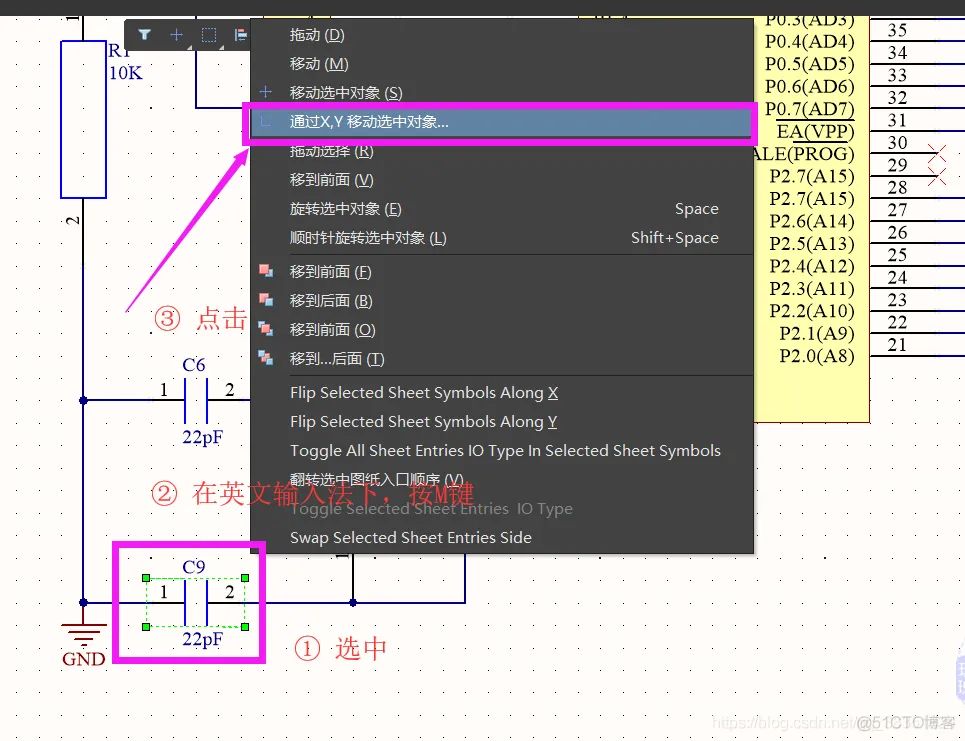

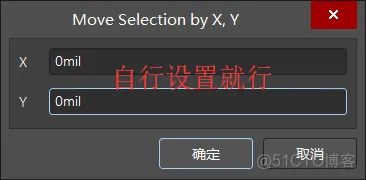

六、器件的精准移动：选中器件 + 快捷键 M+选择

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_原理图的绘制_07

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_原理图的绘制_08

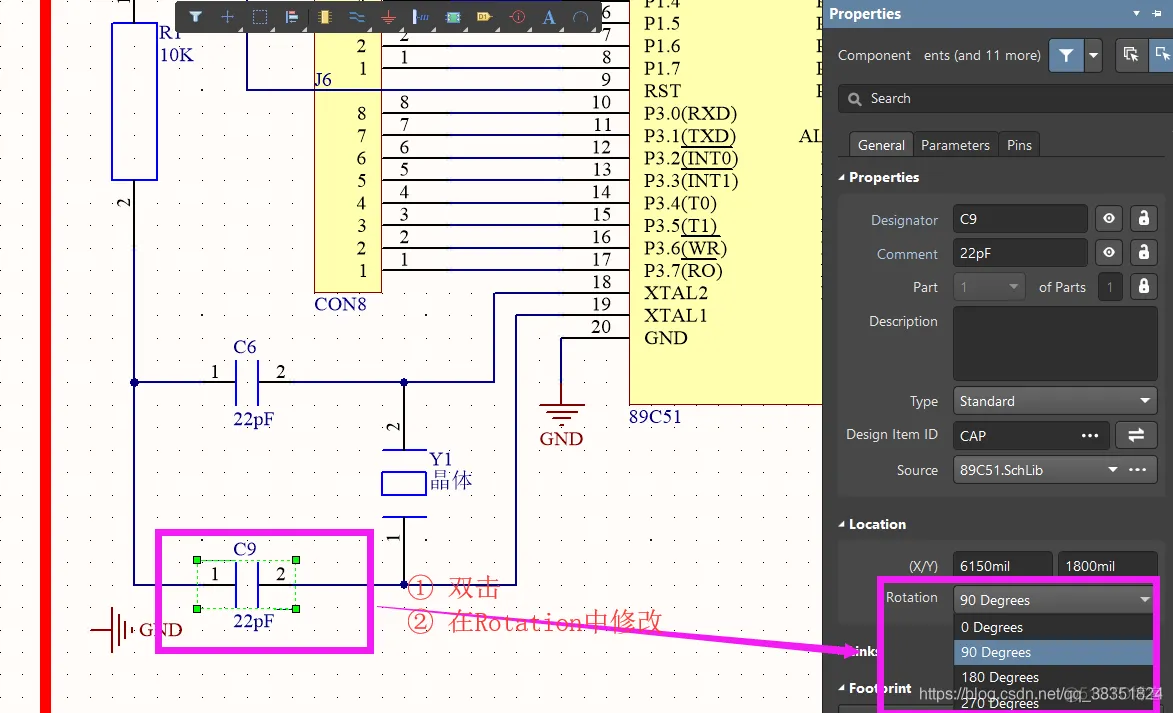

七、旋转：拖动元器件的状态下，按空格键（或双击元器件+General+Location中Rotation中修改)

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_原理图的绘制_09

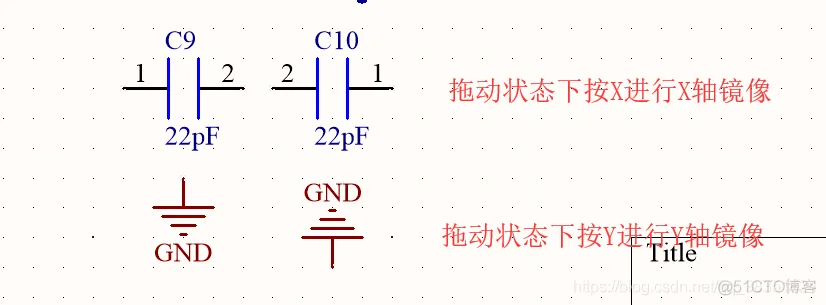

八、镜像：拖动状态下，按X(Y)进行X(Y)轴镜像

Altium Designer 18 速成实战第三部分原理图的绘制（六）元件的选择、移动、旋转及镜像_ 元件的选择及移动_10
