Altium Designer快速绘制原理图的操作技巧

一个晚上画一个10页FPGA核心板原理图总结出的血泪经验

   环境是：Altium Designer 17

   一．AD使用经验

   1.

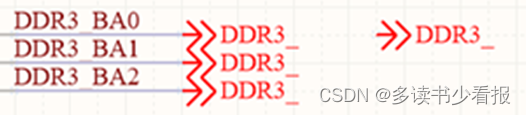

   当数量不多或者顺序混乱时，建立一个最小的“公因数”,然后手动添加；

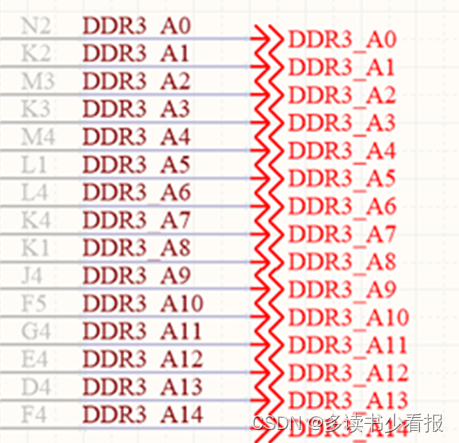

放置NET之 类  的标号时，直接TAB键累加

3.批量修改标号属性

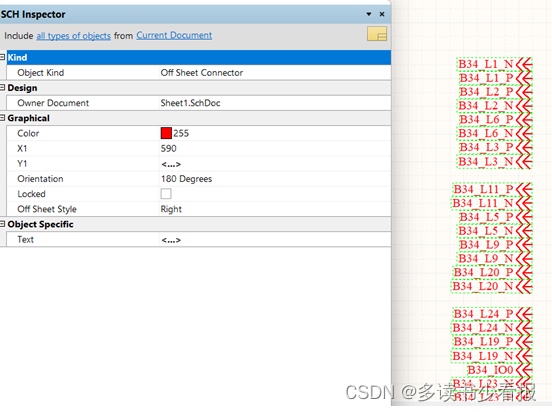

   选中单个器件，查找相似器件（这里我经常使用坐标定位法，例如定位X坐标相同的一列元素），F11从监视器里改动属性(例如可以更改标号名称，将一列的DDR3_AX更改为IO_AX),记住每次先更改from中一部分内容才能改对应to。

1. 多器件重叠

       在多器件重叠时，查找相似器件选择后，可以使用右下角屏蔽等级来突出查找的器件。


5.复制

   复制电路图，一定电路来加速设计，尤其是官网发布的参考电路。需要更改一个设置：右键找到原理图优先项，GENERAL项勾掉即可，否则报错

复制元件时时发现，方向顺序不对时，多使用X,Y键做镜像尝试；

   记住前后结构相似的标号用于复制。

   6.放大原理图纸

   不要委屈 元器件 缩成一块，原理图还是要做到美观整洁易懂的

设计-文档选项-调整 图纸 大小

二．总结

   总的一个经验就是在时间紧迫的情况下，原理图绘制首先要找好各类资料，滤清思路，如果要思考某一个芯片的个别引脚最好是在准备工作中完成；绘制时，心无旁骛，就是一台无情的画图机器即可。
