Altium Designer是绘制原理图以及PCB工作中常用的工具，随着Protel不断的更新以及完善，AD也成了日常工作中不可缺少的操作软件，Altium designer空格键不能旋转元器件，在我绘制原理图或者pcb时，经常需要旋转我们的元器件，可当按下空格键时，发现元器件不旋转该如何处理呢？下面小迹就为大家介绍一下。

中元件旋转的方法

打开Altium Designer18，新建空白原理图文件或者打开SCHDOC文件。

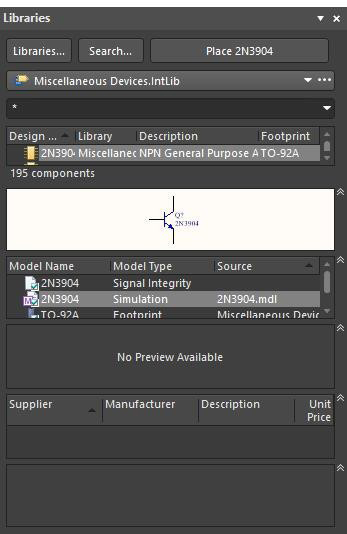

在右下方 panels中点击library，打开元件库。

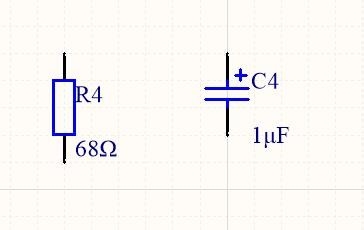

选择一个电容进行放置，单击鼠标左键，选中该元器件，然后按空格键，进行90°反转。（不能旋转的朋友请看下面的解决办法↓↓↓）

选中元器件的同时，鼠标左键按住不动，点击 x或Y按键，元器件会实现左右或上下对调。

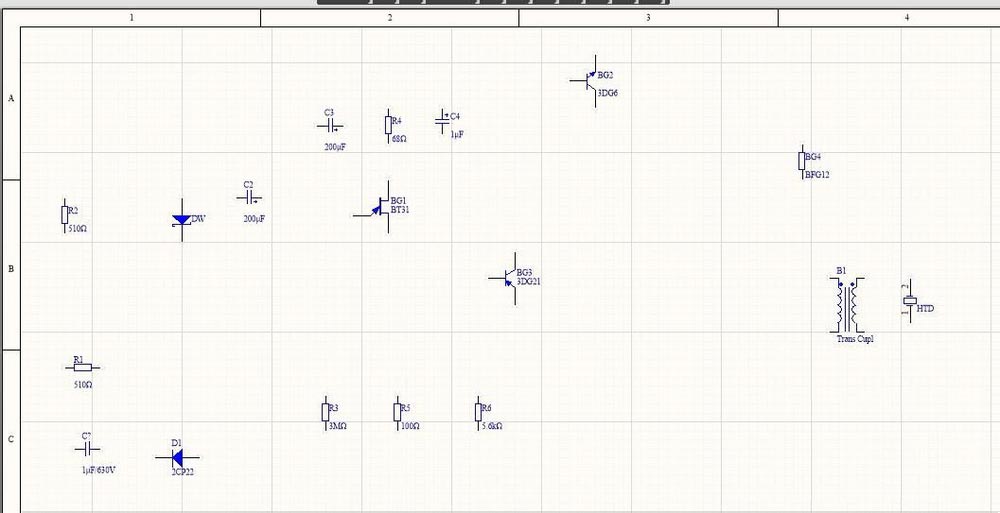

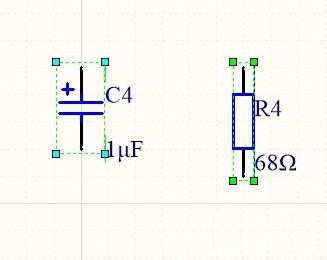

多个元件进行旋转，选中多个元件，按住鼠标左键不放，按X键或Y键，可实现多个元器件同时翻转，如下图所示。

注意事项：灵活运用，方能出奇制胜。

空格键不能旋转元器件

首先，开启我们的Altium Designer软件，如图所示；

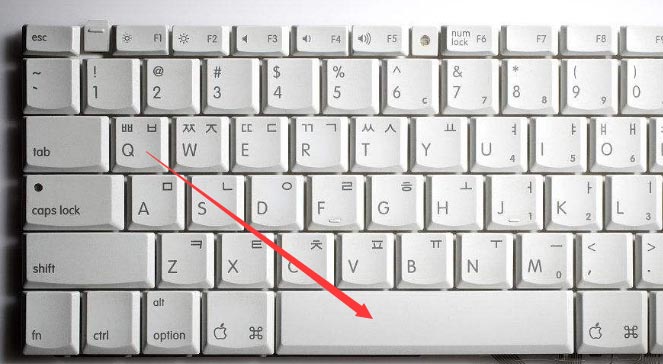

当拖动元器件使用空格键旋转时，发现元器件基本不动，那该怎么办呢？

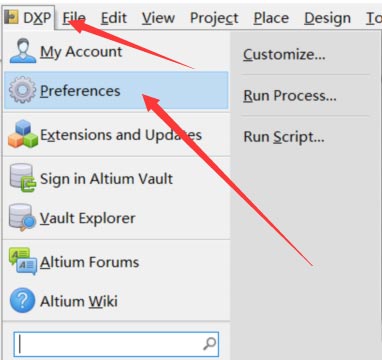

首先选择我们的Preferences选项，如图所示；

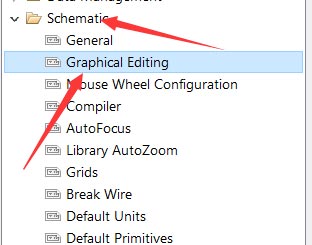

找到schematic，点击选择下面的Graphical Editing选项，如图所示；

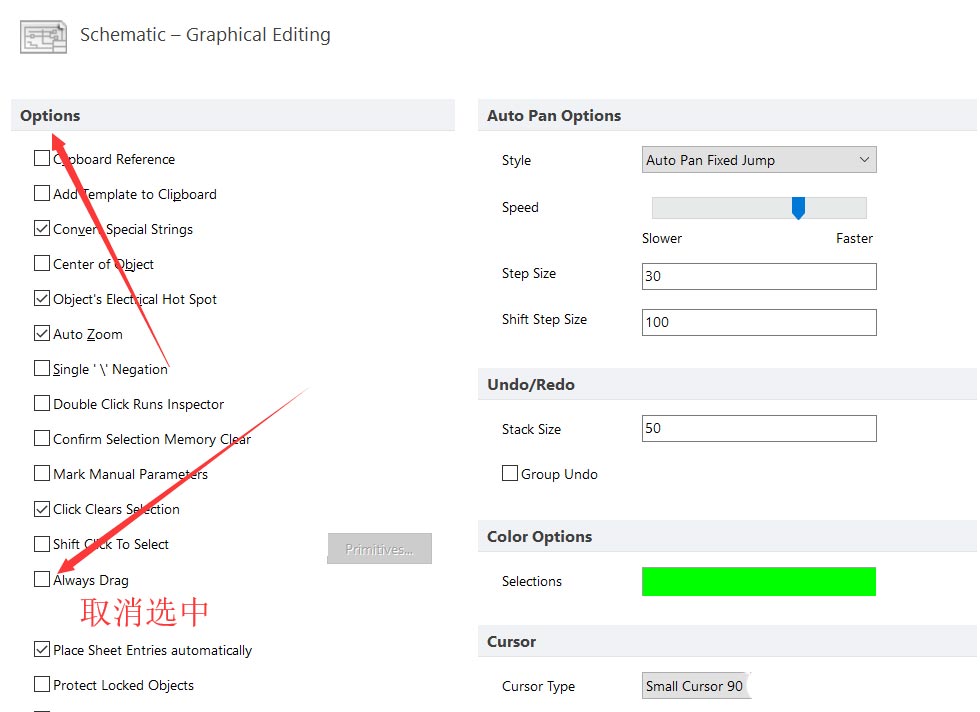

在右侧Options下的Always Drag的勾去掉，点击右下角的OK选项；

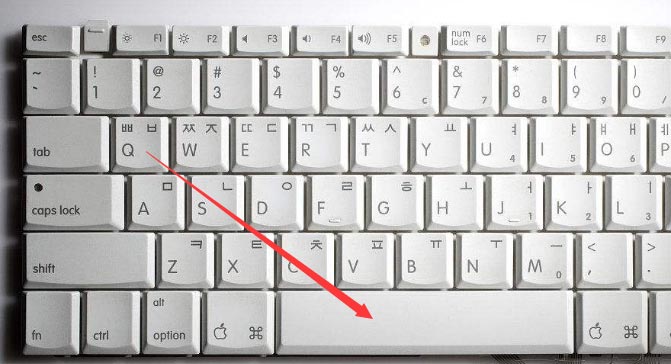

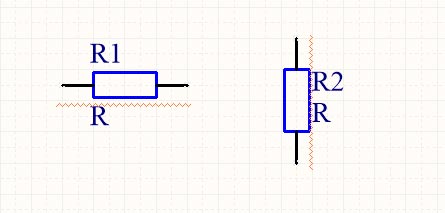

完成后，鼠标选中你要旋转的元器件，再次按下空格，如图所示；

会发现我们的元器件可以旋转了，如图所示。

以上就是altium designer中元件旋转的方法，希望大家喜欢，请继续关注脚本之家。
