使用altium designer绘制pcb首先要绘制一副原理图,绘制原理图时不可避免的要使用到电源,今天我们就来看看ad各种电源符号的插入方法。

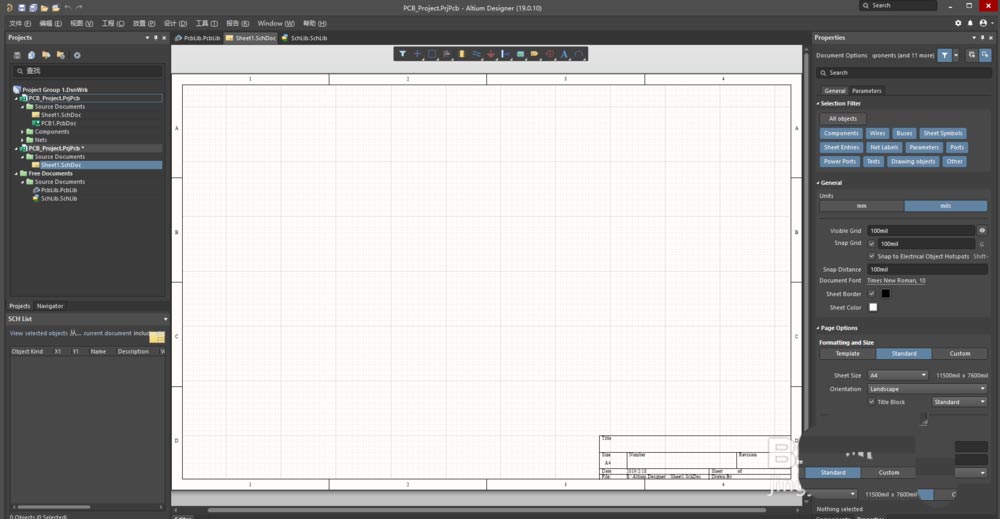

首先,打开ad,并新建一个原理图

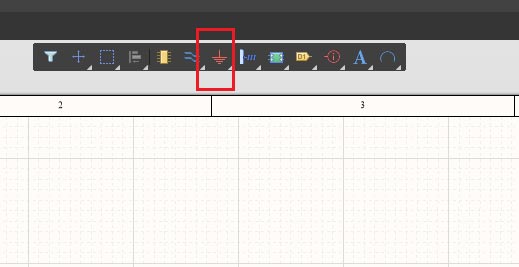

然后我们在原理图上方有个图标栏,红框圈出来的就是放置电源的按钮了

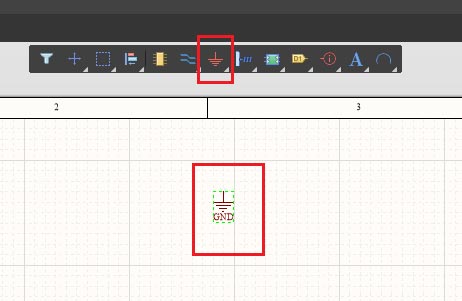

我们点击便可放置GND

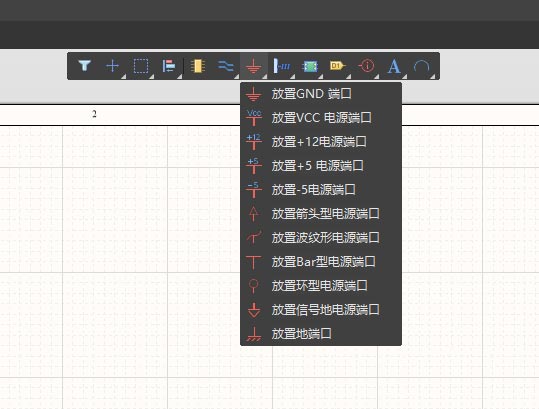

如果我们使用右键还可以放置其他类型的电源

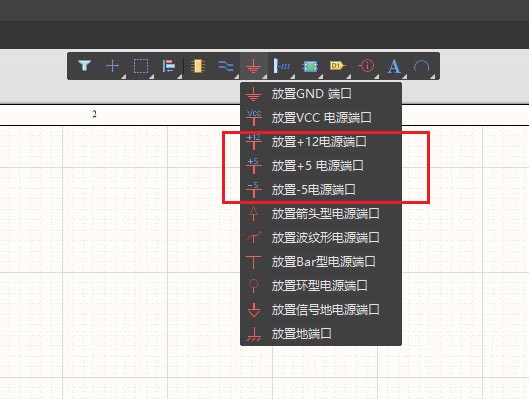

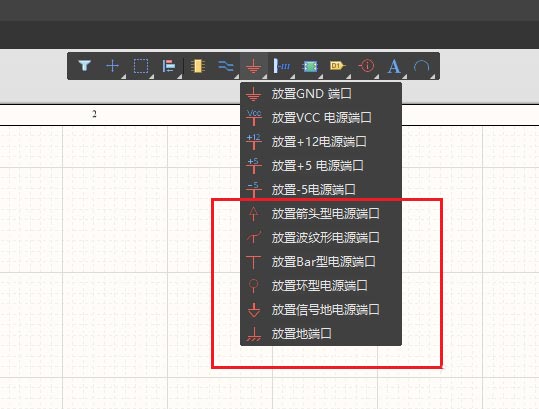

如图一圈红框中的是不同类型的电源,如图二红框中的就是不同形状的电源
注意事项:
使用ad绘制pcb需要一定的电子电路基础
以上就是altiumdesigner原理图放置电源的技巧,希望大家喜欢,请继续关注脚本之家。
