Altium Designer原理图放置差分信号的步骤

  1. 正确设置差分信号的名称:两条差分信号的名称是有要求的,要求后缀必须是 "_P"与“_N”,即代表差分对的“+”与“-”,如(图1)把标号为TXOP1的线再增加一个名称TXO1_P(也可直接把TXOP1改成TXO1_P),既然是差分对,那就是成对出现,所以再把TXON1增加名称TXO1_N,前面说过,差分对的名称必须是一样的,但后缀不一样,分别是“_P”与“_N”,所以TXO1_P、TXO1_N就是一对差分对了。

2.为差分对添加差分符号,如(图2)。Place-->directives-->differential pair (放置、指令符、差分对),然后放到差分线上即可(可以不需要调整任何值)

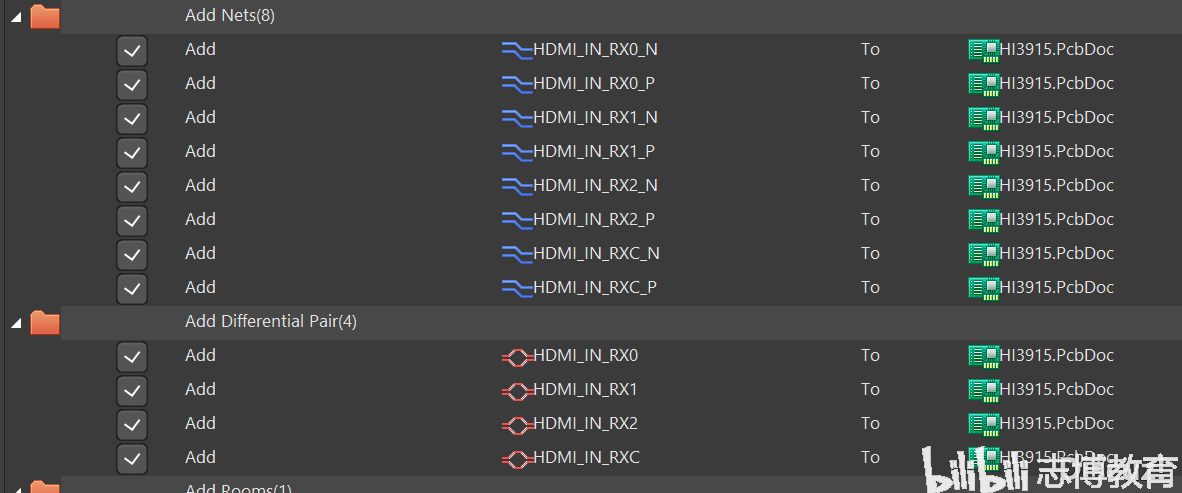

3.更新到PCB。Design-->Update PCB……如(图3)


4.更新PCB后可在左边栏的PCB上按(图4)步骤即可看到设置的差分对。


5.设置差分对的规则 Design-->Rules,如(图5)


6.下面就是画差分线了 Place-->interactive differential pair routing ,如(图6)


按照以上的操作就可以正确的使用原理图里面添加差分关系的规则了。
