Altium Designer怎么制作PCB元件库?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

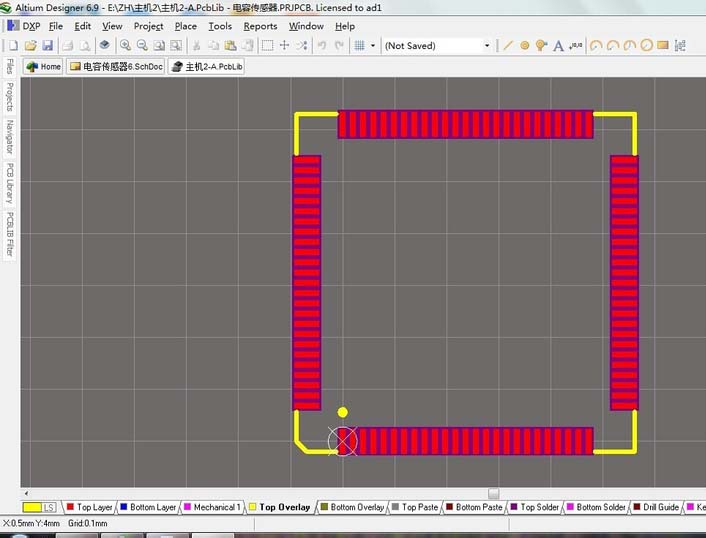

制作PCB元件库是电子电路设计中的比较重要的一环,掌握了这个的话,基本上画电路也就掌握了一半,所以一定要认真的去学习。

查看详情

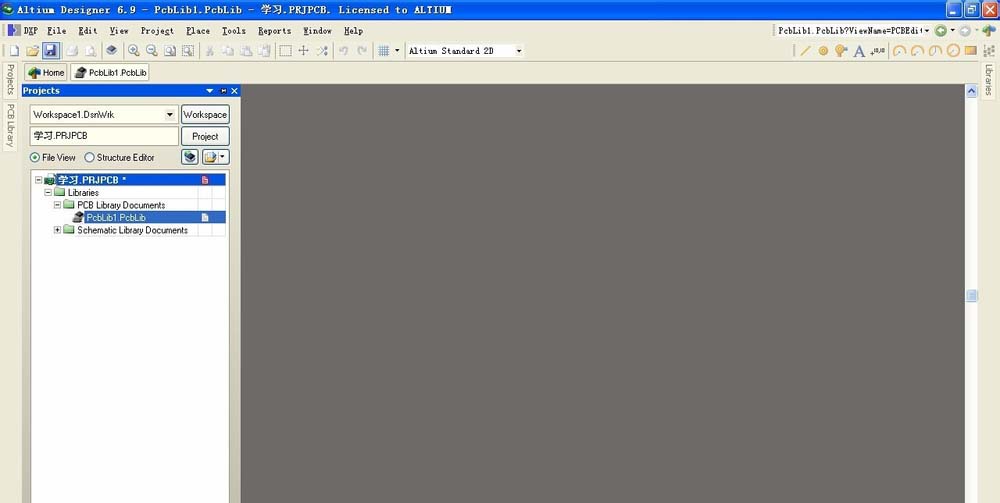

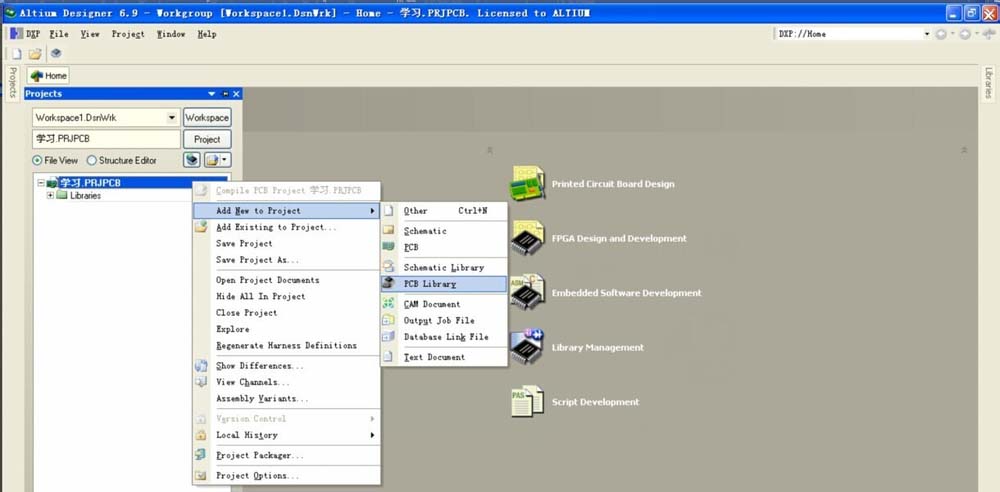

1、首先我们在工程文件夹中新建一个PCB Library。

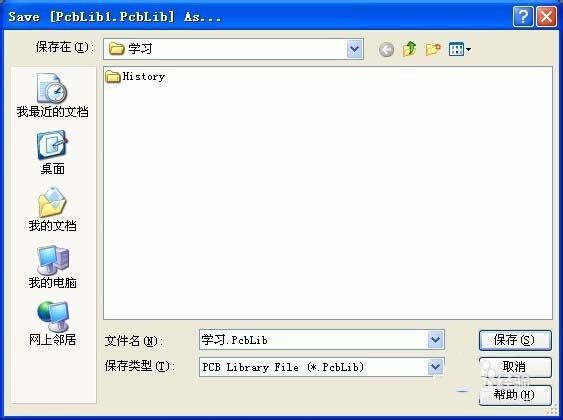

2、点击工具栏中的“保存”按钮，左上角第二排的第三个按钮，或者快捷键Ctrl+S，弹出对话框，选择保存路径（尽量和保存的工程文件夹放到一个文件夹里），修改文件名，然后点击保存。

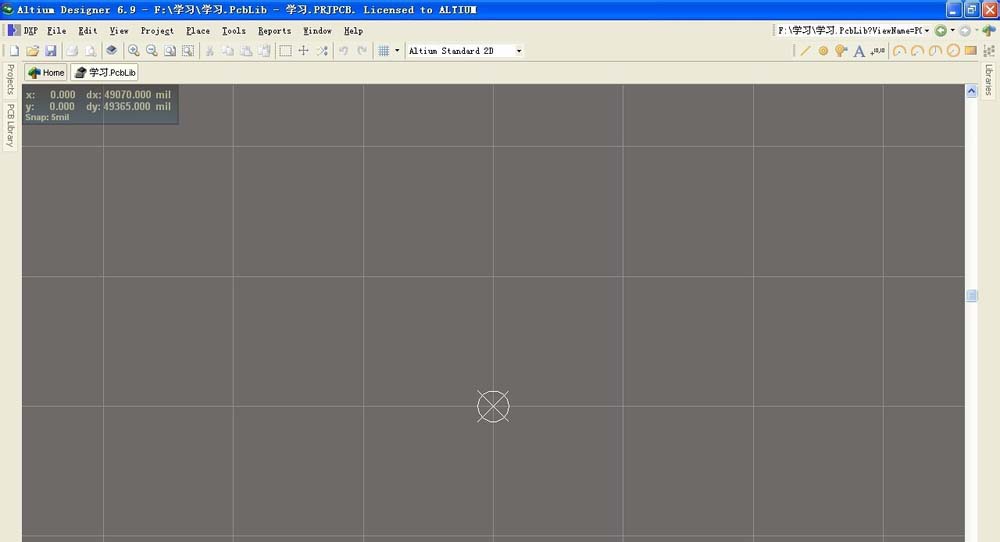

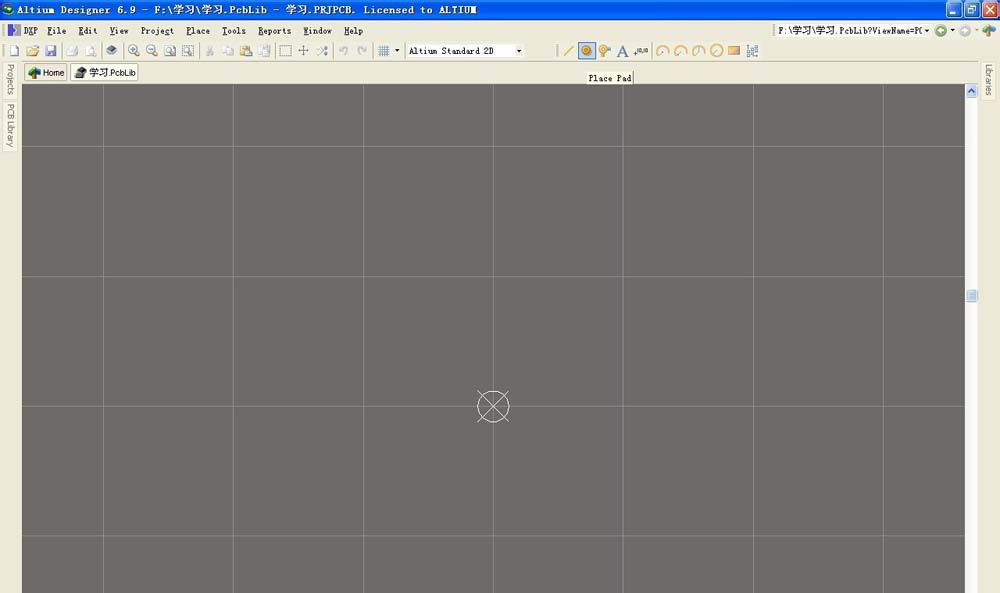

3、点击左上角上的PCB Library，回到PCB编辑页面，按Ctrl+End回到坐标原点位置，（这里的快捷键和原理图元件库的快捷键不一样）。

4、现在我们还是跟上次画原理图库一样画一个简单的PCB元件库吧，我们画一个0805的封装，首先我们先放置焊盘，在工具栏的右侧有一个Place Pad，单击它。

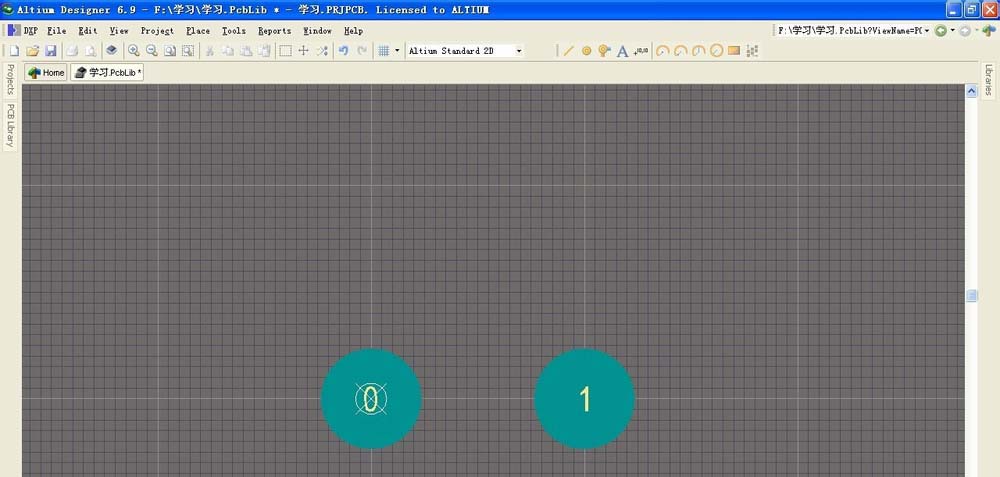

5、然后我们放置2个焊盘，然后我们要知道0805的意思是长度为：80MIL，宽度为50MIL的一个元件大小，焊盘的大小我们可以根据资料得知，我们这里的焊盘大小设置成X=30MIL，Y=40MIL。

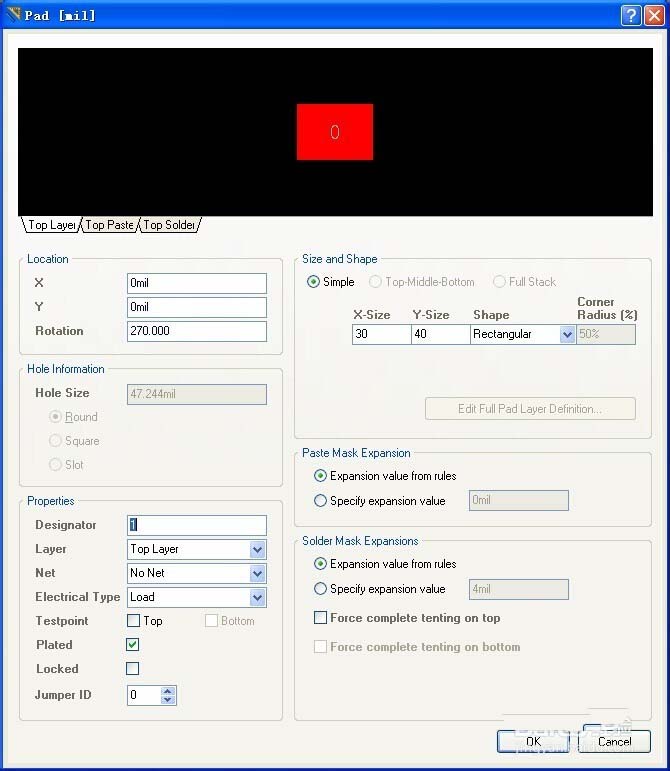

6、左键双击已经放置的焊盘，按下图来进行更改，Designator：1，Layer：Top Layer，X-Size：30，Y-Size：40，其它默认点击OK，这里要注意标号改成1是因为引脚一定要和原理图库的电阻引脚相对应，原理图之前我们做过是1脚与2脚，所以这里也必须改成1脚与2脚，因为0805封装我们这里是贴片，所以不需要钻孔，焊盘放在顶层就可以了，另一个引脚也按同样的方法改成引脚2。

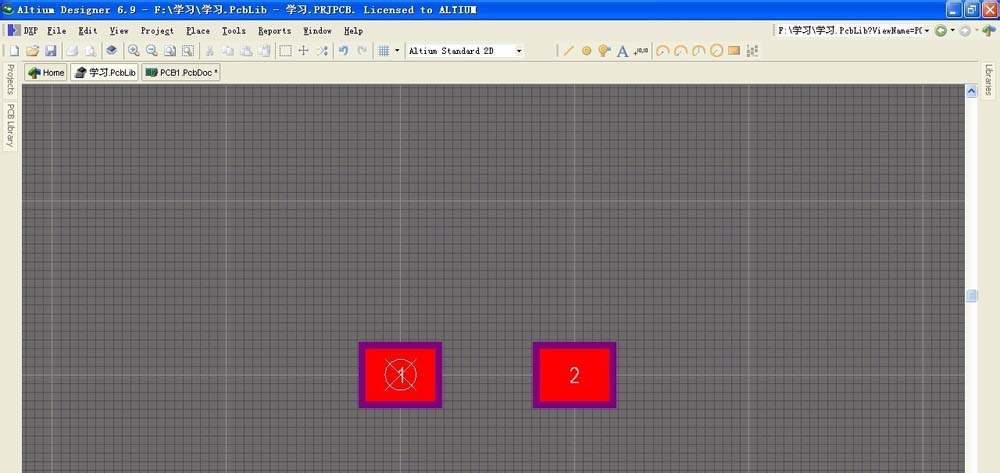

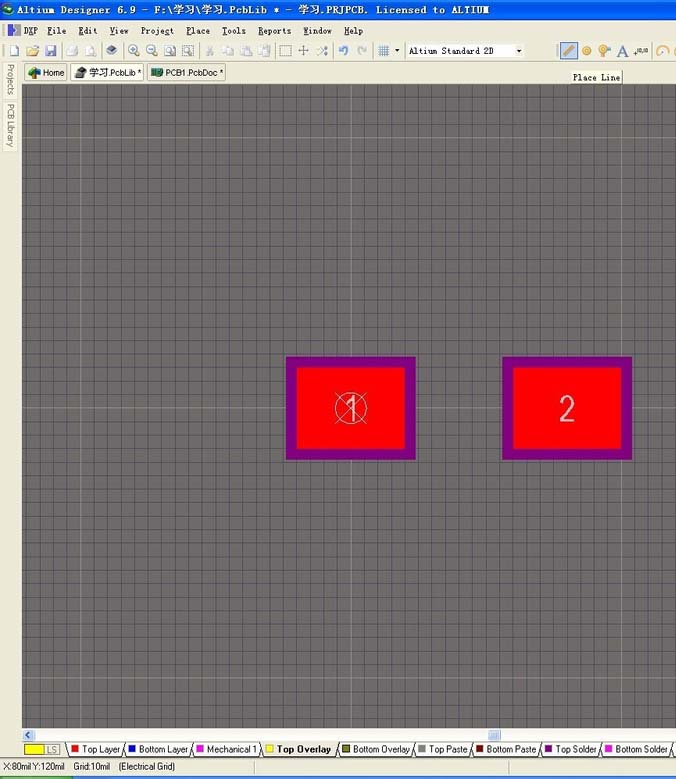

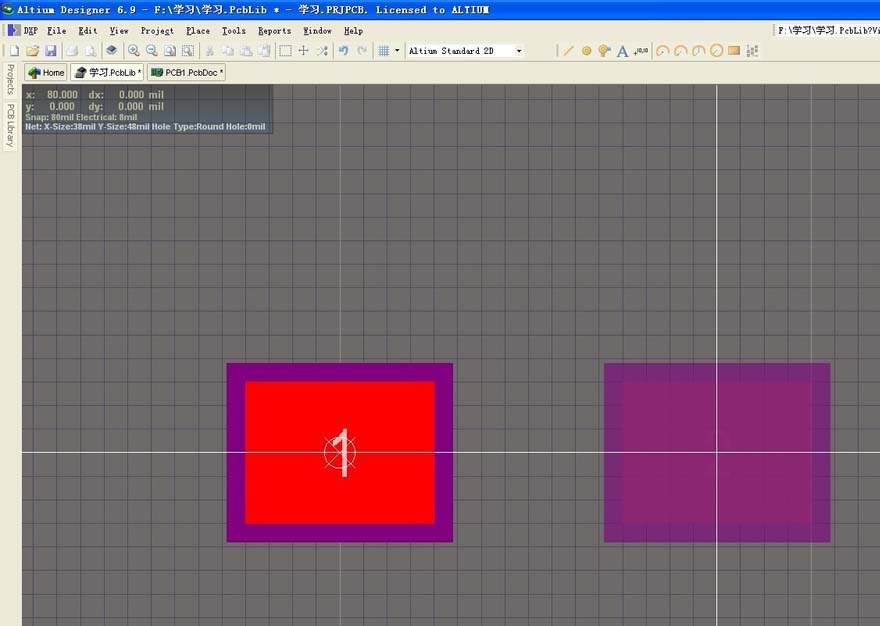

7、现在我们把这两个焊盘按长度为80MIL来放置，首先按下快捷键GG，输入法在EN的时候才有效，注意是连续2次按下GG，然后在对话框里输入80MIL，单击OK，我们再按着标号为2的焊盘不松手左右移动，大家看左下角的坐标，X=80,Y=0上，因为1脚是在X=0,Y=0的原点上，所以1脚与2脚的距离 为80MIL。

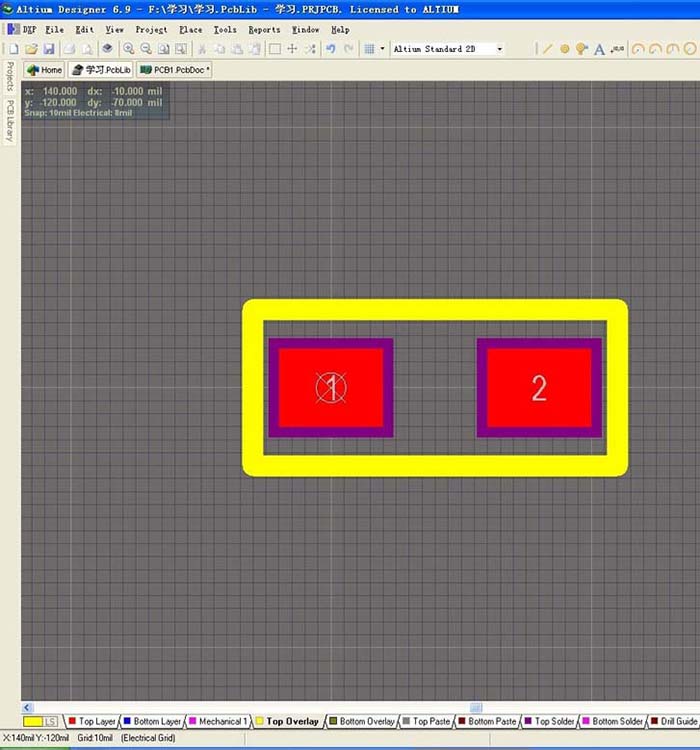

8、接下来我要画边框了，也就是元件的外围，我们按下GG，改成10MIL,然后切换左下角的层为Top Overlay丝印层，然后在工具栏选择Place Line放置线。

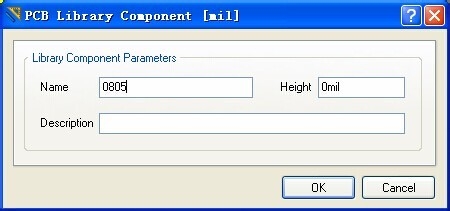

9、接下来再回到左边的PCB Library，左键双击PCB COMPONENT_1，修改名称为0805，点击OK。

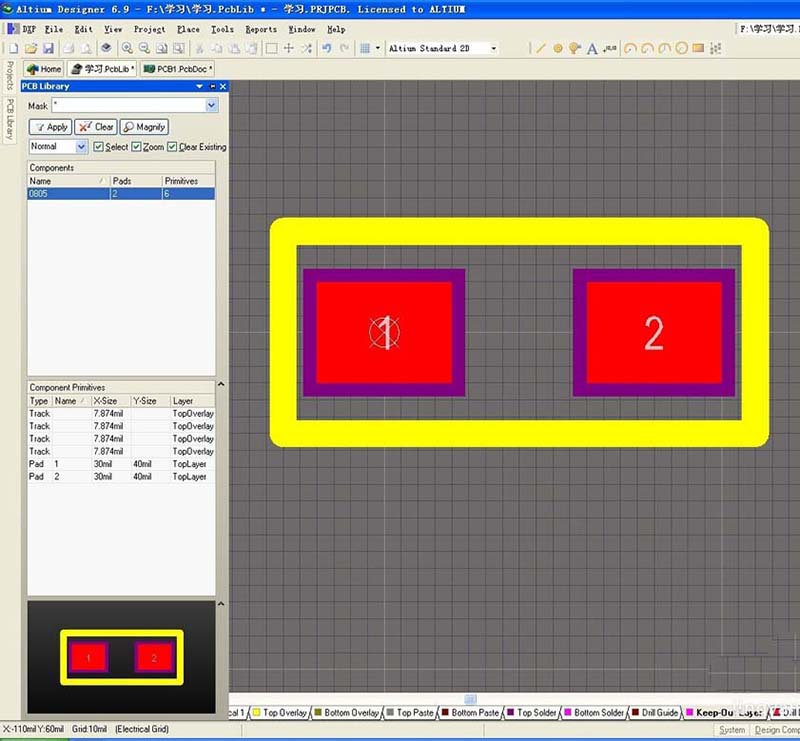

10、至此一个名称为0805的PCB元件封装已经做好了，这个是必须和原理图元件库互相对应的，大家其它的元件也可按照这个方法来进行绘制，如果还有不懂的可以来请教我，乐意为你们效劳，记得如果觉得好的话帮我投票点赞吧，这个软件我会继续讲解下去，直到人人都会为止。
