Altium Designer入门：建立工程与绘制元件库

概述

Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。 Altium Designer在工程开始的时候，都需要自行绘制元器件的原理图以及PCB封装。本章在同一schLib（元器件原理图库）里制作多个器件模型的简单介绍。

视频教学

03:37:32

Altium Designer--绘制Arduino原理图到pcb

8834观看 2弹幕

完整PCB工程下载

https://download.csdn.net/download/qq_24312945/85007945

硬件准备

首先需要准备一个开发板进行抄板，这里我准备的是arduino 328的开发板。

建立工程

在顶部菜单栏里选择文件->新的...->项目->PCB工程，则会新建一个PCB工程。

 在下方的PCB工程中右键选择添加新...的工程->Schematic Library，则会新建一个元件库。

绘制ATMEGA328P元器件

以绘制ATMEGA328P为例子，首先查看其原理图，查看管脚定义。

 由上图绘制ATMEGA328P元件，首先放置一个矩形，让管脚能靠在该矩形上。

 编辑元器件资料，如下所示。

 放置管脚。

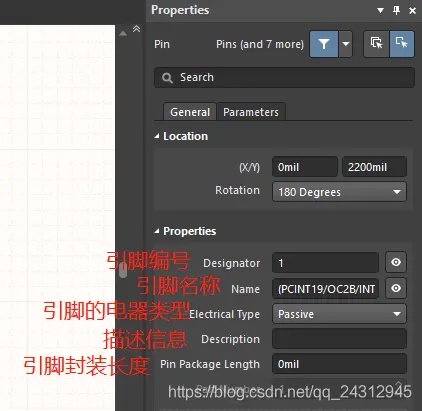

 引脚定义如下。
