Altium Designer教程:AD添加差分对标识方法

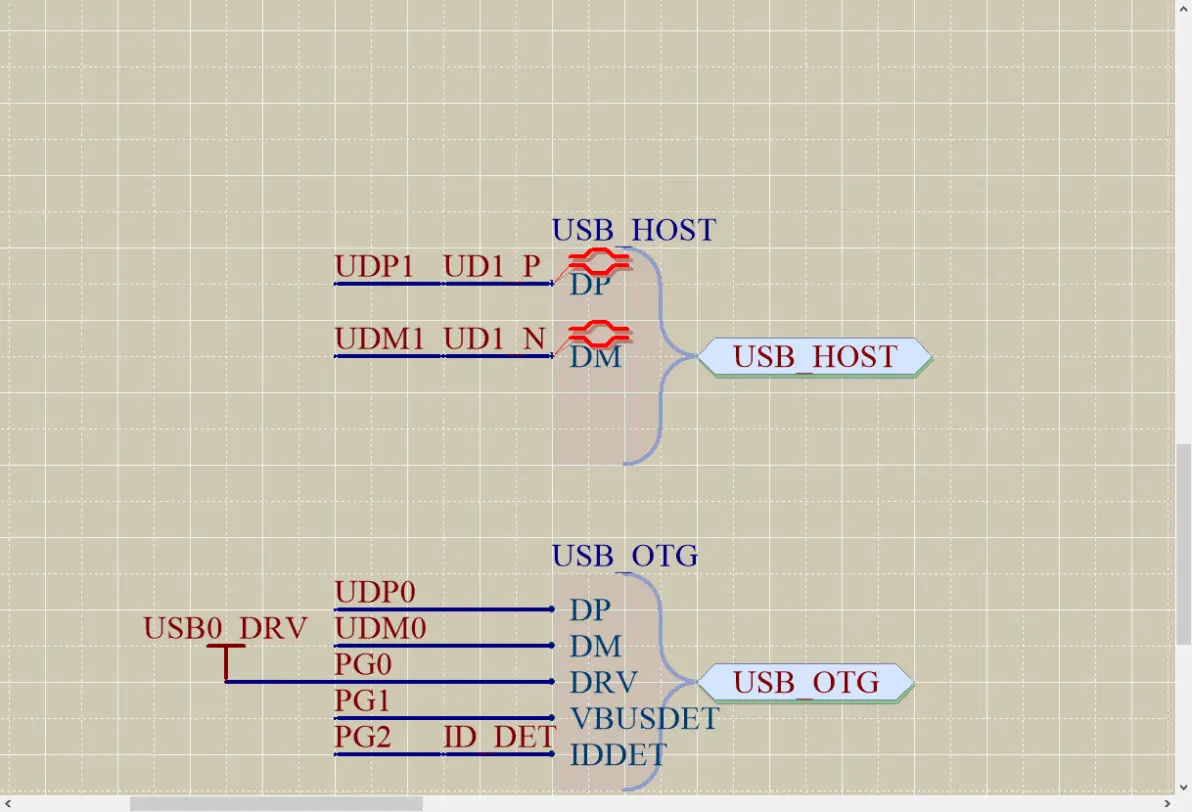

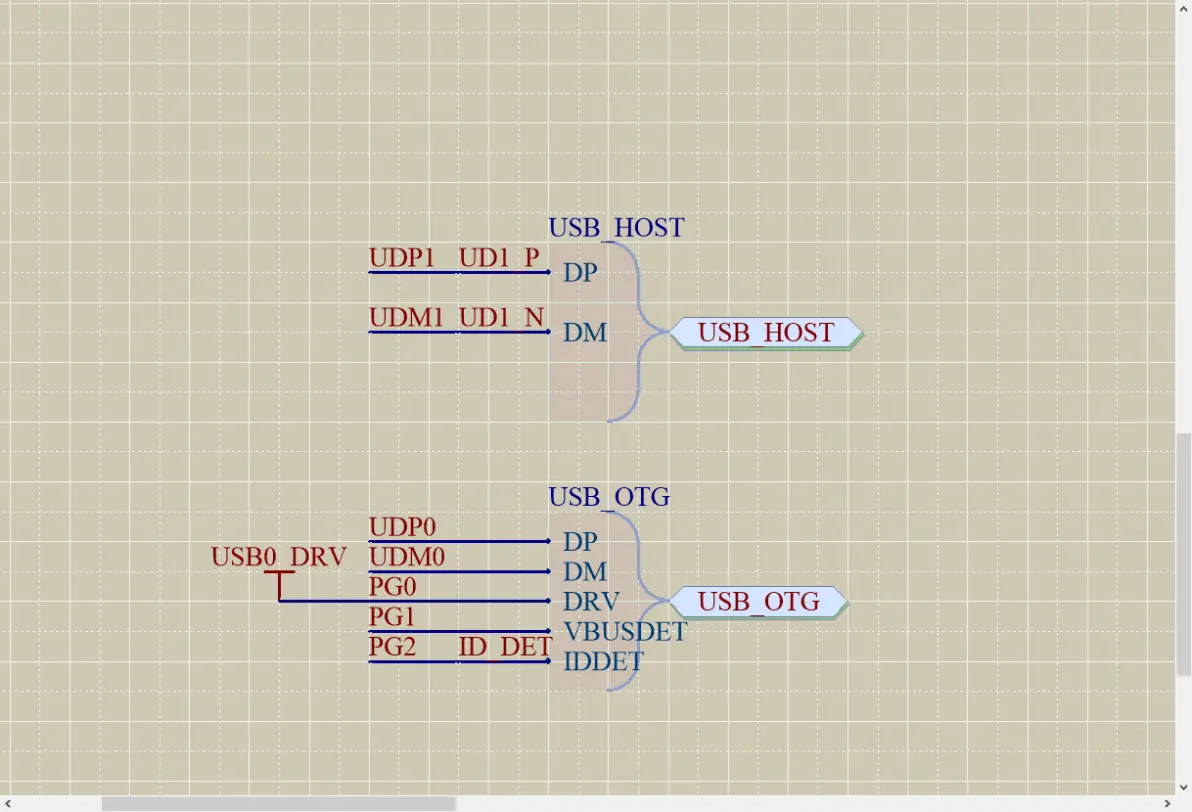

1、正确设置差分信号的名称:两条差分信号的名称是有要求的,要求后缀必须是 "_P"与“_N”,即代表差分对的“+”与“-”。

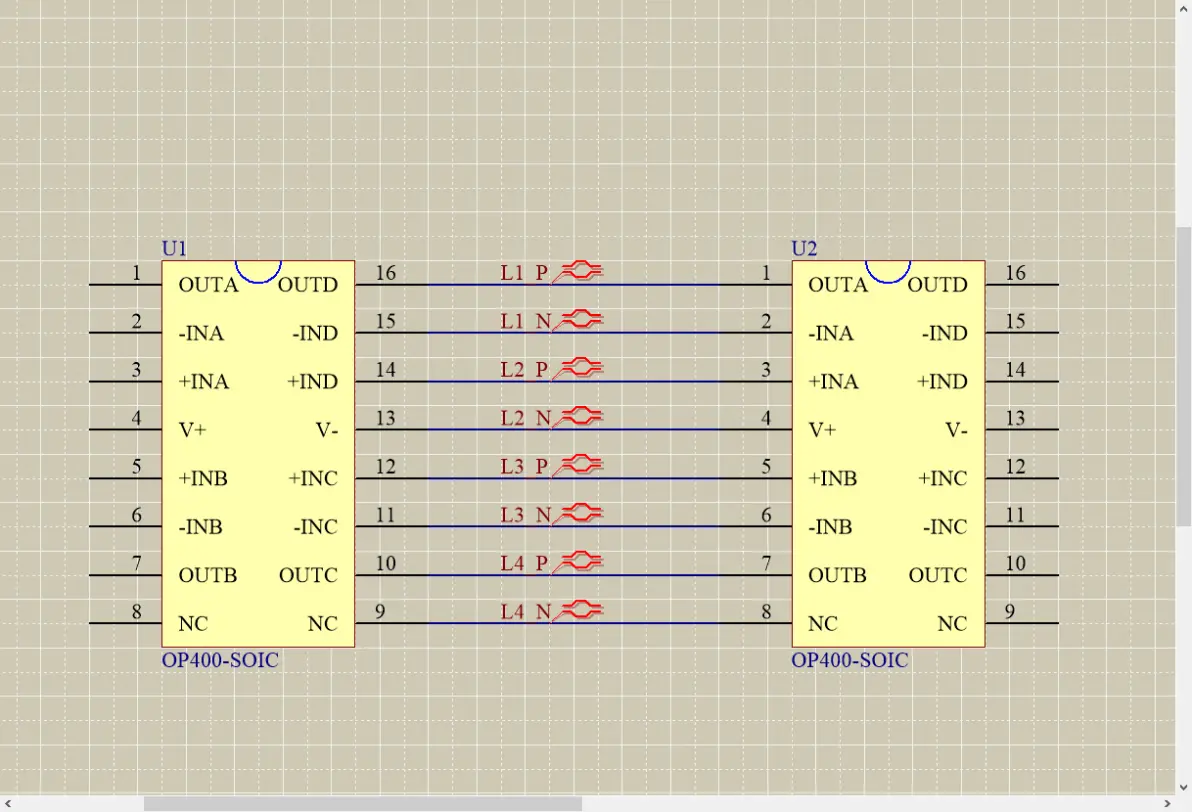

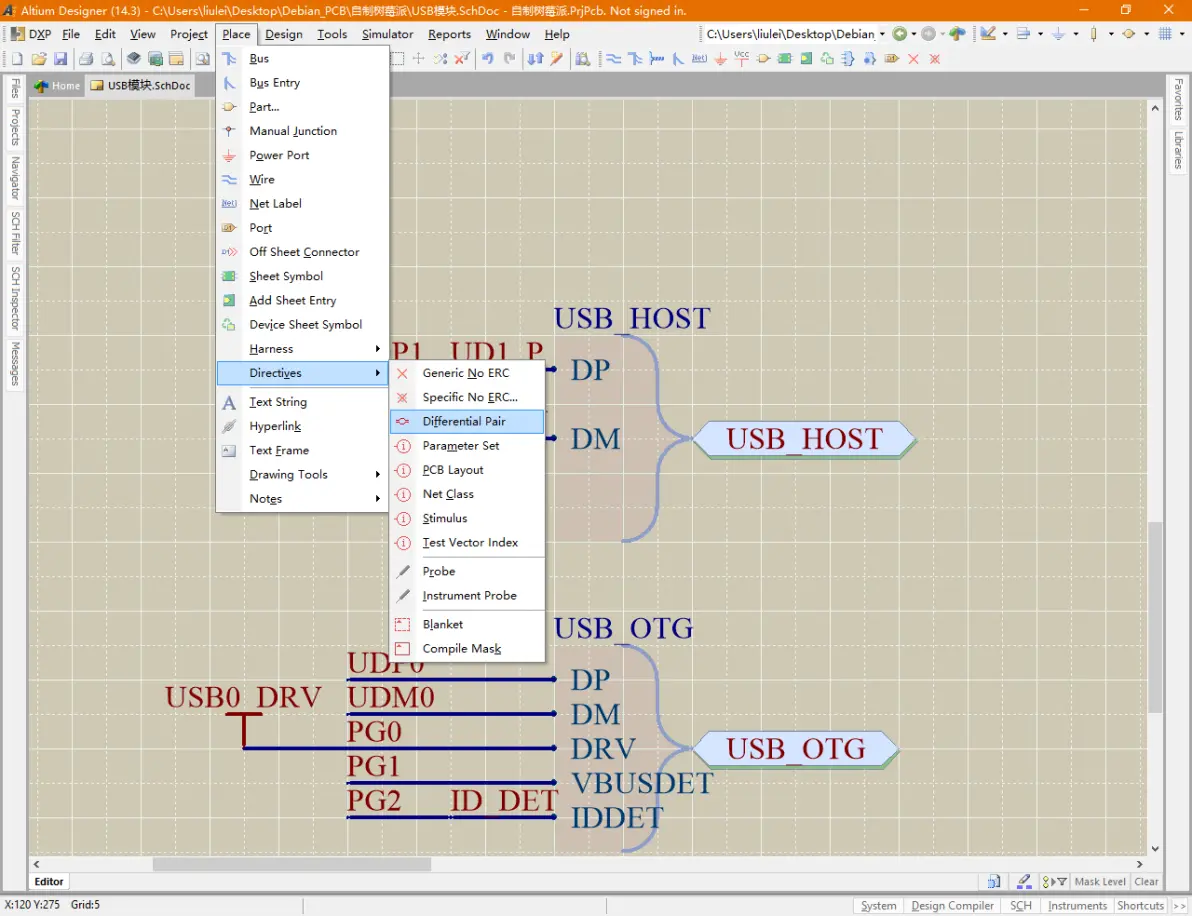

2、放置差分对符号

3、差分对符号放置完毕

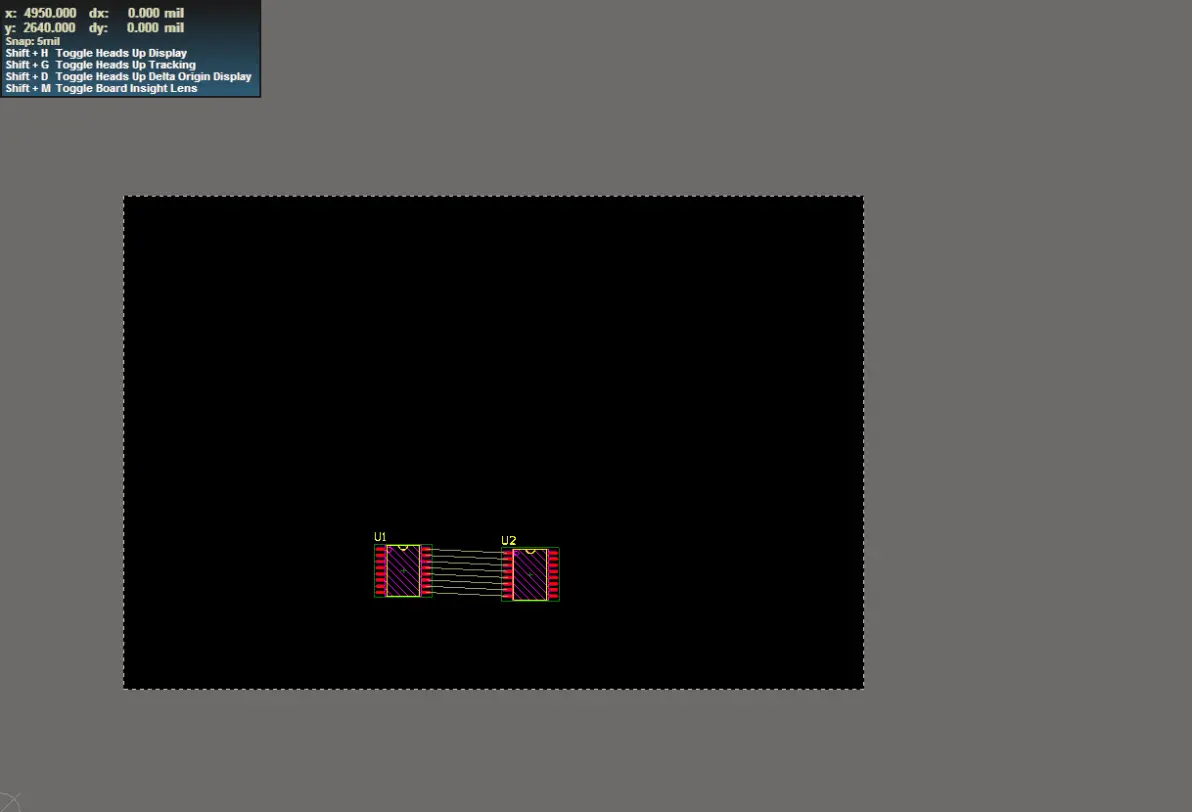

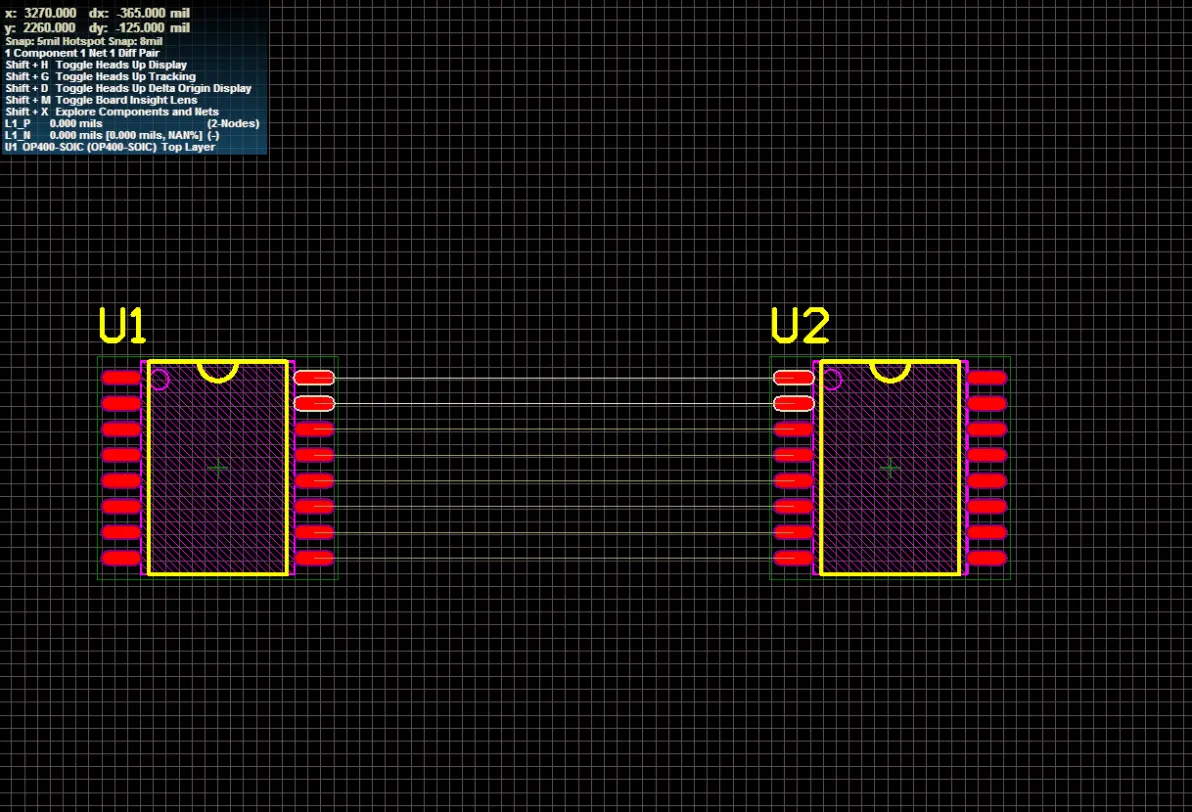

4、PCB中的差分线——导入原理图到PCB

5、点击一个焊盘,与之相关的差分线高亮显示。

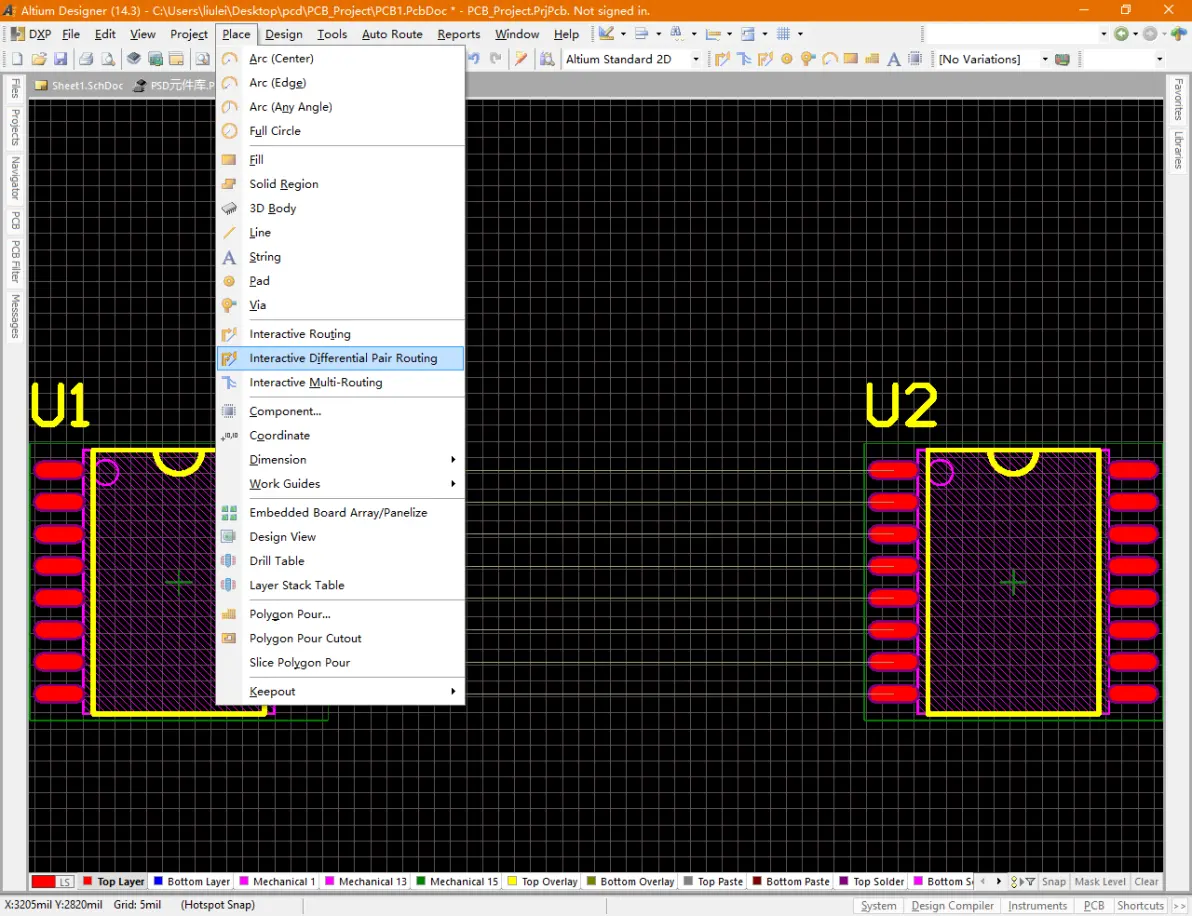

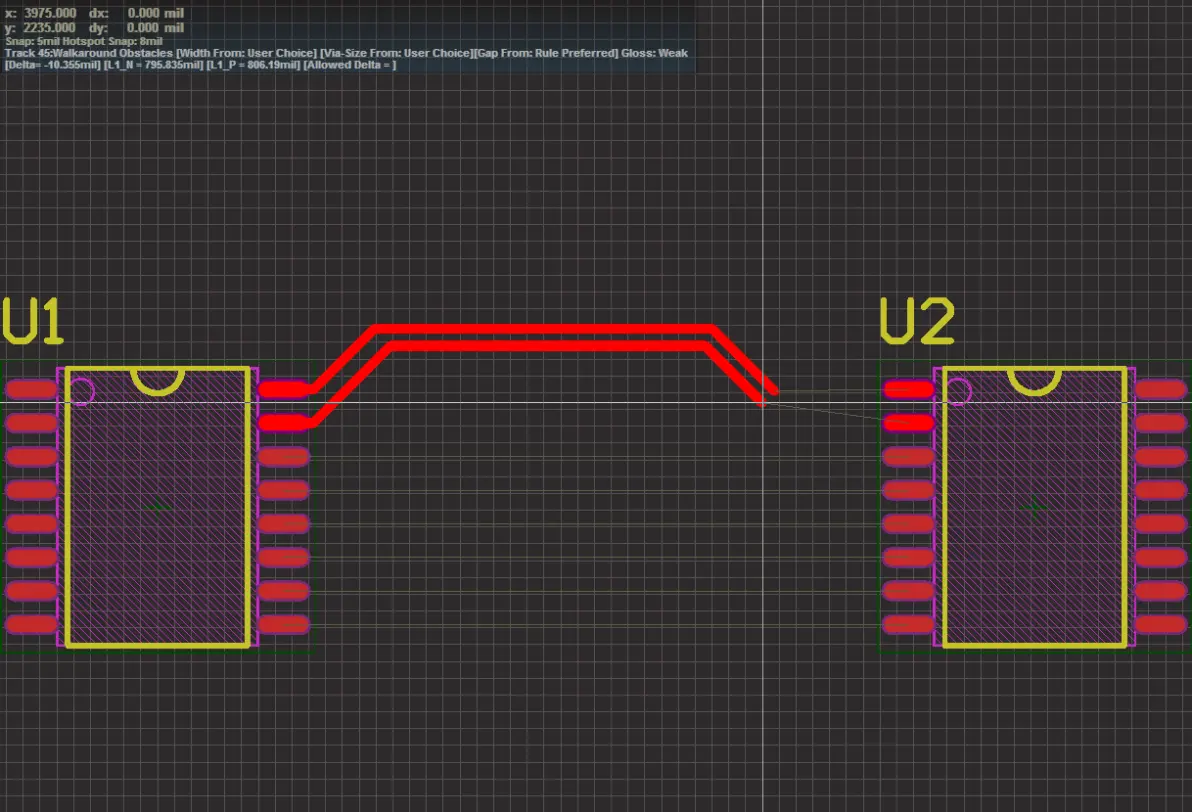

6、差分走线

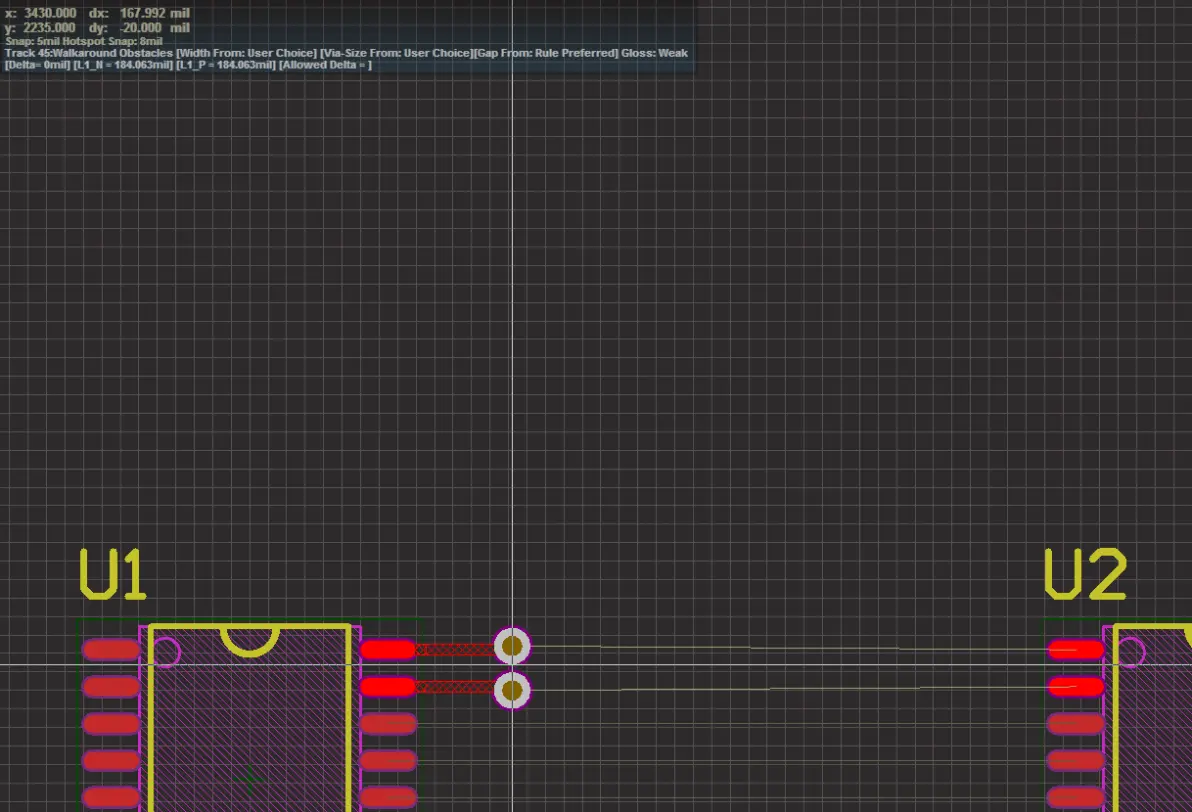

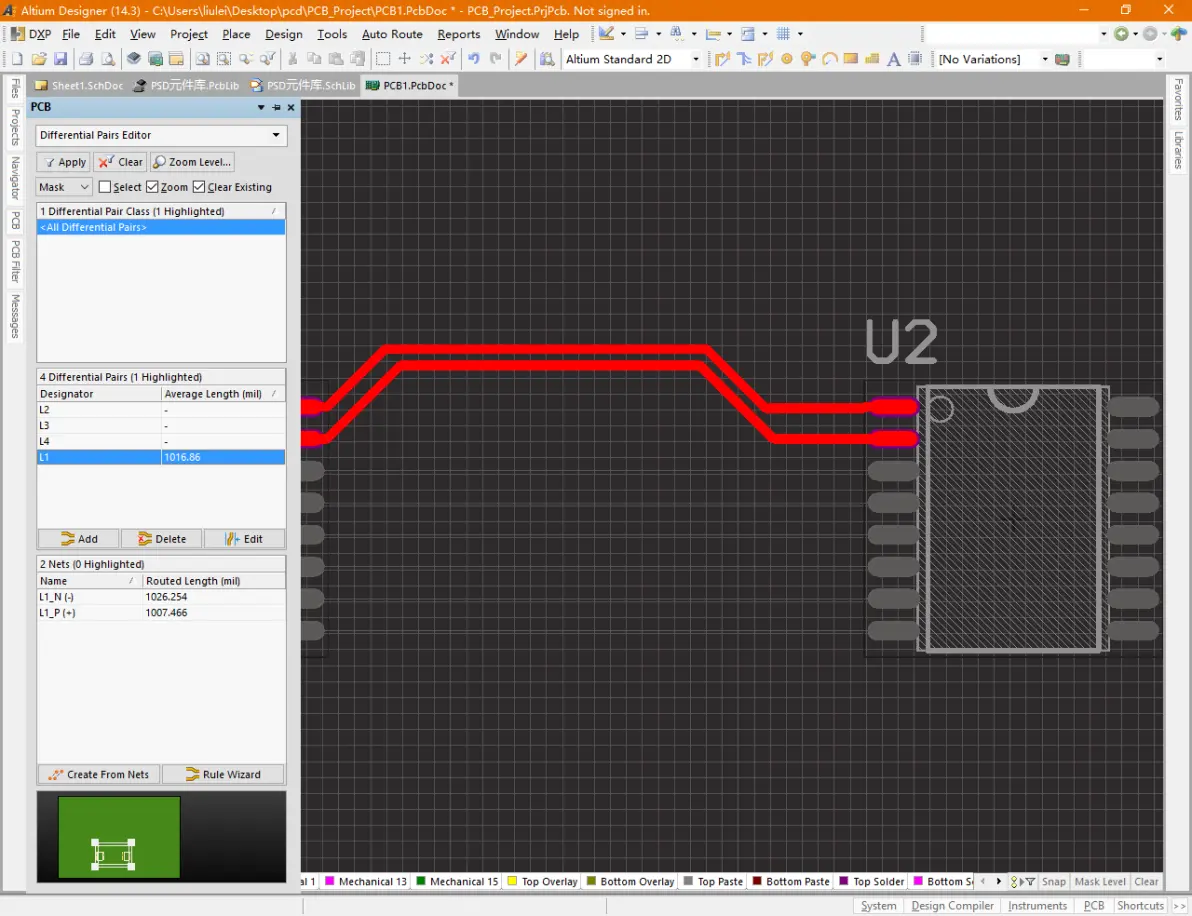

7、查看差分线的长度和信息

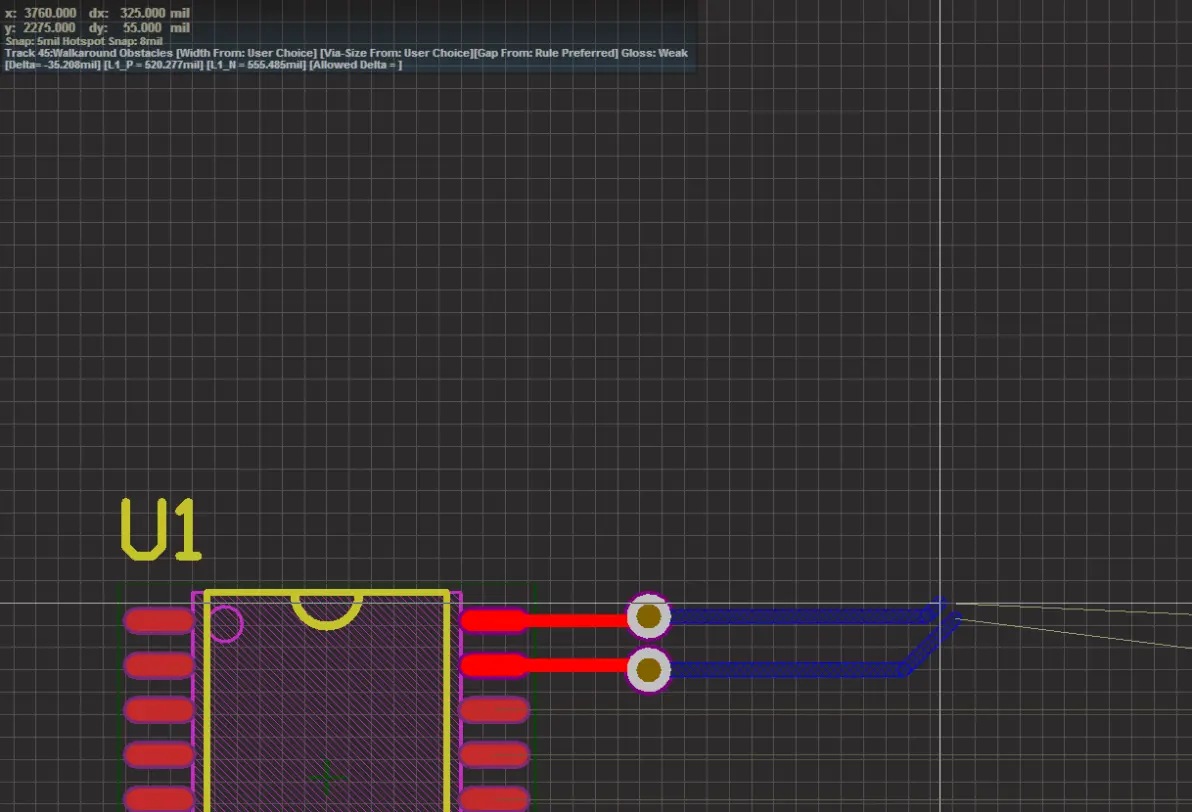

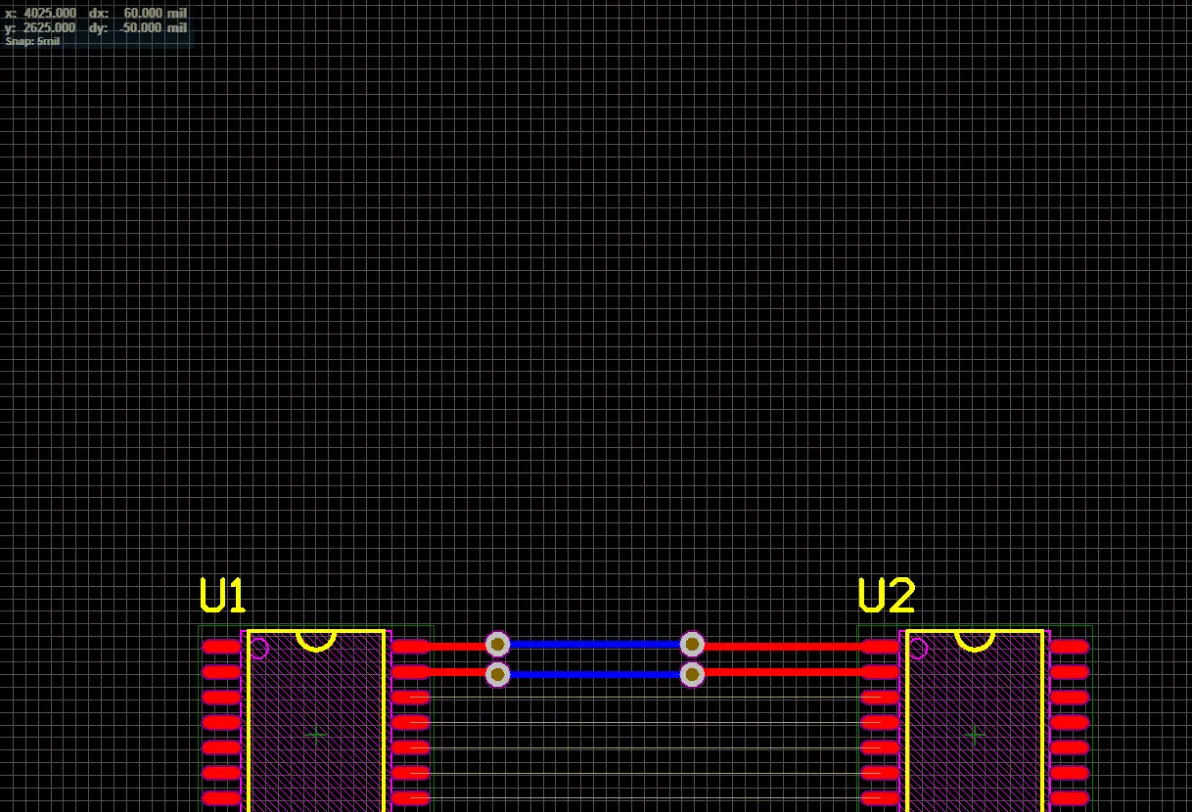

8、在走线过程中,按下Ctrl+Shift+滑动鼠标中键切换到另一层走线。

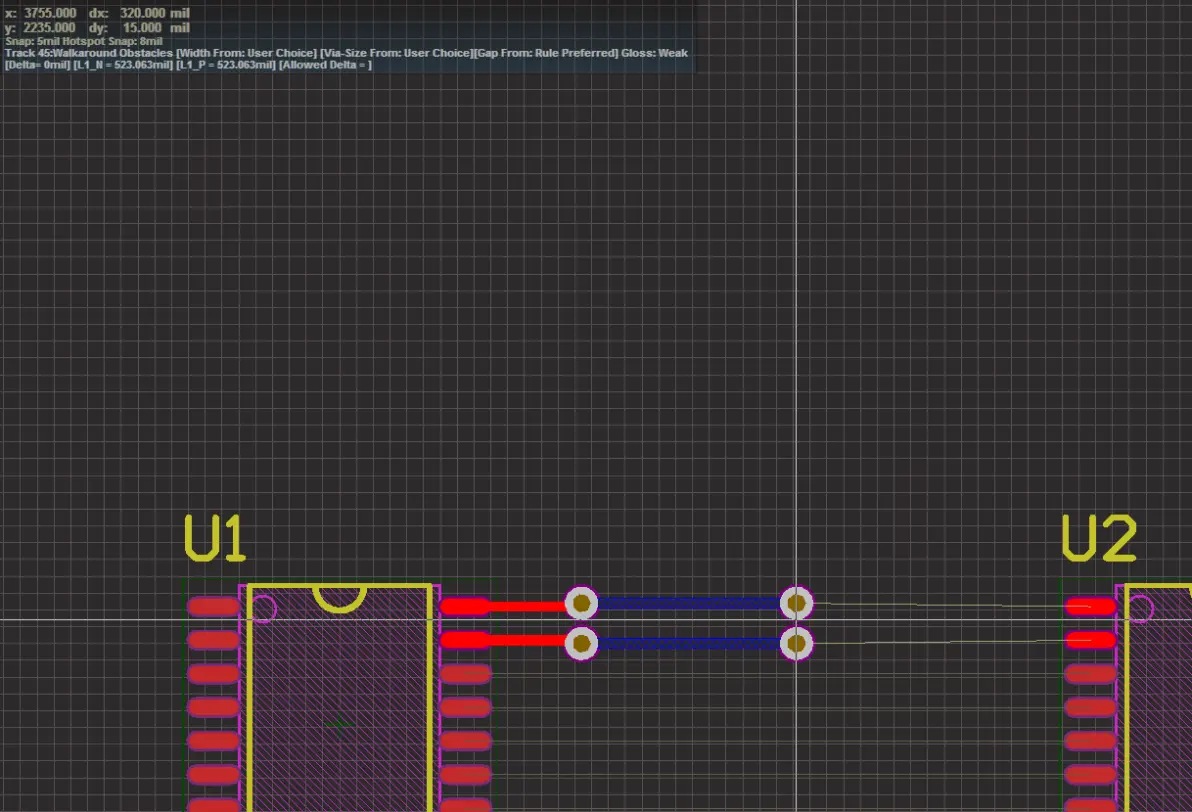

9、再次切换,完成。
