Altium Designer中在顶层添加对应端口的方法

转载说明：

大众 深度  科普
https://jingyan.baidu.com/article/c33e3f4889f327ea15cbb584.html

版权归原作者所有；感谢原作者的分享；

   转载到此，主要为了后期查看方便；

本经验简要介绍Altium Designer中如何在顶层中添加对应端口，这是 Altium Designer 软件一个小技巧，在学习和工程实践中，都十分有用的技能。

工具/原料

• Altium Designer软件，版本AD15

方法/步骤

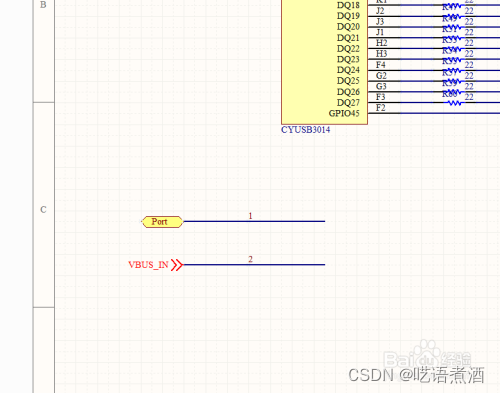

1. 1 如图所示，首先介绍两个标记，图中1对应的是端口，2对应的是分页符，1和2是通过网络标号表示的，在此处没有实质连接，只是示意一下，端口用于层级结构中中，分页符用于分页结构中。

2

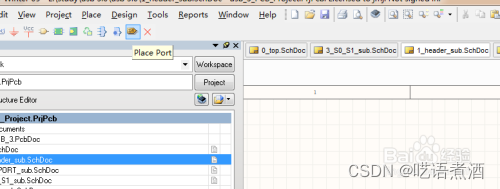

如图所示，点击标题栏中的黄色五边形小标志，获取端口标记，放置在原理图中，进一步通过网络标号进行连接，或者分页符也是可以的，只要表示清楚连接关系即可。

3

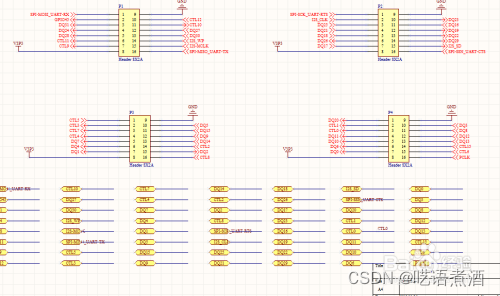

如图所示，是在一个原理图中把端口号，和对应的网络标号都一一对应好之后的效果。

4

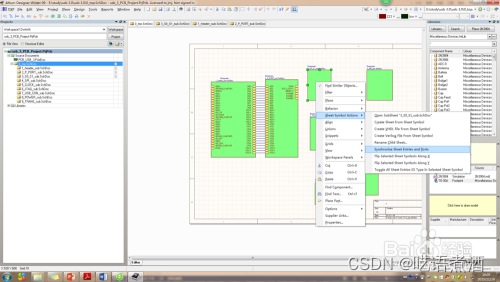

如图所示，在顶层原理图上右击，弹出下拉菜单，选择“sheet symbol actions”，再进一步的下拉菜单里面选择“synchronize sheet entries and ports”，就能够在顶层生成对应的端口了。

5

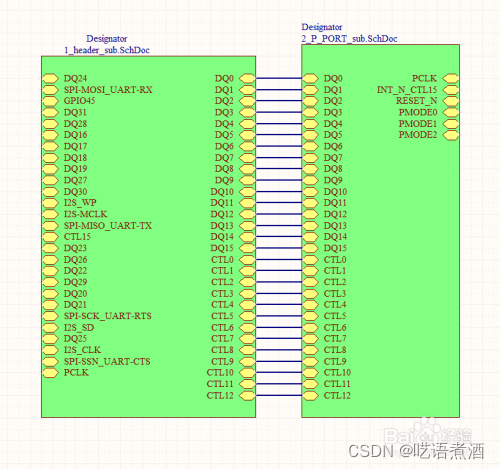

如图所示，把不同的模块在顶层连接起来，用于表示实际的连接关系，这样整个原理图的顶层 设计 就完成了。
