我们经常能在电路板上看见各种样式的logo,因为在PCB中添加logo不仅可以使板子更加美观和个性化,还可以在一定程度上起到宣传作用。
之前,我只知道在AD中可以使用一个名为“PCBLogoCreator.PRJSCR”脚本文件来生成logo,但这种方法有时会比耗时间,用起来并不是非常方便。
后来发现了一种个人认为更好用的方法,今天就拿出来分享一下:

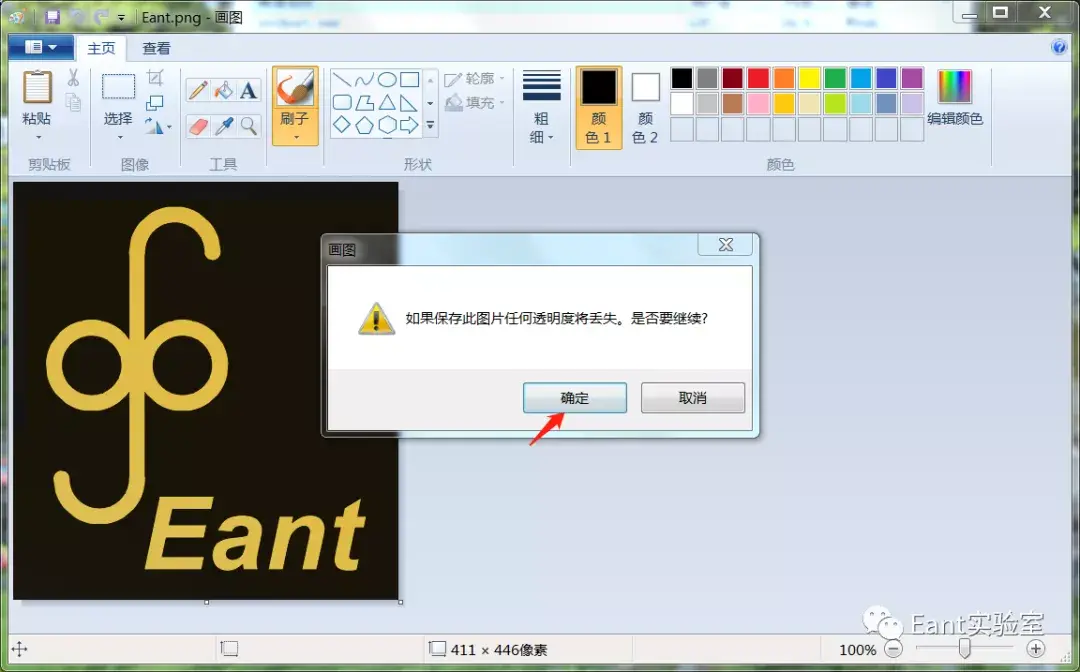

一、用系统自带的画图软件打开logo图片,将图片另存为单色位图的BMP格式;
二、图片变为单色图,再将其另存为PNG格式;
三、在当前页面下按Ctrl+A和Ctrl+C,复制图片信息;
四、切换到AD界面,按Ctrl+V,粘贴logo;
五、全选logo,生成联合体,以便调整logo大小;
六、若logo大小不合适,可调整上一步生成的logo联合体至合适尺寸;
七、将logo放到合适的位置和层;
