Altium Designer 18快速上手：PCB流程化设计中的泪滴添加与移除

一、泪滴的作用：

降低遇到外力冲撞时，导线和焊盘之间断裂的概率。
使电路板更加美观。
焊接时，保护焊盘，降低线和焊盘脱落的概率。
使阻抗平滑，不会突变，突变可能引起串扰。

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_泪滴添加与移除

二、泪滴的添加

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_焊盘_02

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_Altium Designer 18 _03

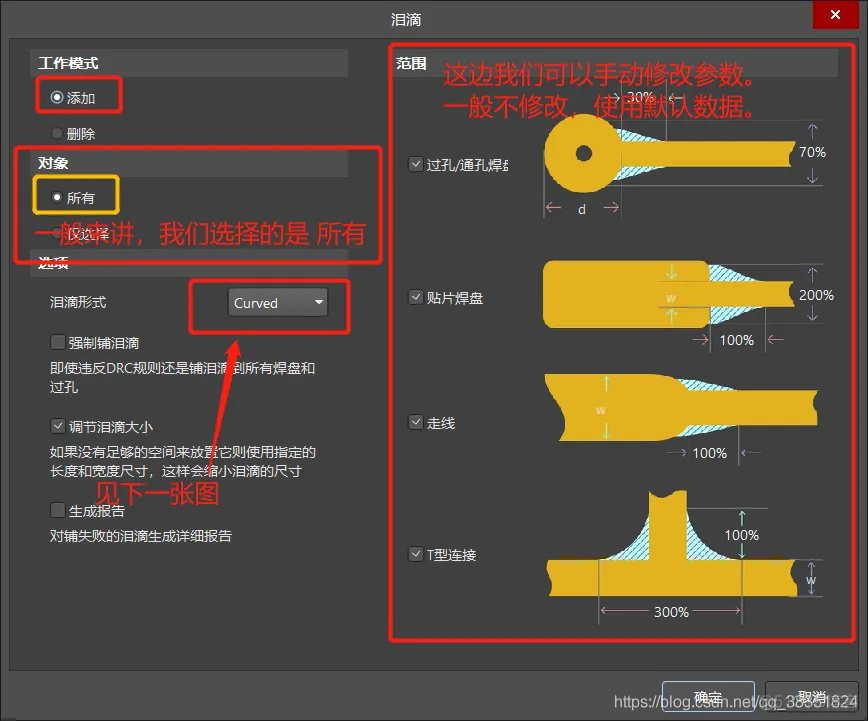

（1）Curved---比较圆滑一般使用这个圆滑的

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_焊盘_04

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_Altium Designer 18 _05

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_焊盘_06

（2）Line---比较“直”

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_焊盘_07

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_焊盘_08

三、泪滴的移除

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_泪滴添加与移除_09

Altium Designer 18 速成实战第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除_泪滴添加与移除_10
