Altium Designer PCB手动添加网络的方法

如图 1 所示，很多 Protel 老工程师一般习惯直接在 PCB 中绘制无网络的导 线条进行 PCB 设计，往往是只有设计工程师自己比较清楚连接关系，而对后期维 护的工程师会造成相当大的困扰。那么如何给无网络的 PCB 添加网络编号呢？

1、单个网络的添加

1）执行菜单命令“Design-Netlist-Edit Nets...”进入网络编辑管理器。如图

2)其中：

● Edit 对已存在的网络进行网络名称的编辑

● Add 添加一个新的网络名称

● Delete 删除已经存在的某个网络

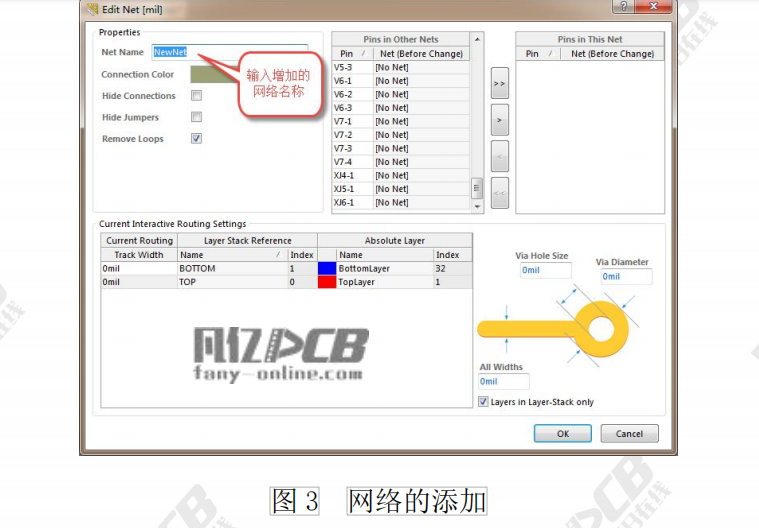

2）执行网络编辑器的“Add”命令，可以添加一个新的网络，对新的网络名称进 行定义，点击“OK”，可完成一个单独的网络添加，如图 3 所示。在增加网络名称时，电源和GND尽量不用流水号来添加，为了方便识别，直接添加“VCC、VDD、GND”等标示。

2、批量自动生成网络

介于第一种方法添加网络智能一个一个的添加，速度相对较慢，这里介绍第二种方法，可以批量自动生成网络，前提是需要对PCB进行强制连接，即已经设 计好了的板子，但是没有网络显示。

1）执行菜单命令“Design-Netlist-ConfigurePhysicalNets...”，进入网络配置界面，如图4。

2）在“NewNetName”栏可以点击更改某个网络的名字，比如“VCC”等，这个界面就类似于网络的几种管理器一样，如果不想更新，系统会自动生成一个流水 号网络。

3）更新网络完成之后，可以点击执行“Execute”按钮命令，系统提示N个网络进行了变更，点击“Continue”继续进行更新即可。
