AD教程系列 | 0：认识Altium Designer（汉化和新建项目）

 本篇文章是AD教程系列的第一篇，主要内容有：Altium Designer软件功能介绍、常用界面和窗口介绍。

    Altium Designer简称AD，是软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统上，可以实现：原理图设计、层次化设计、集成库设计、PCB设计、多板设计、混合仿真、制造输出等一系列的功能。本教程希望通过最简单的图片形式，让新手快速入门，本教程所使用的AD版本为：19.1.2

    本文是toyjis_yao的原创文章，转载引用需注明出处，对于文中有疑问的地方，欢迎联系我。联系方式：QQ2430687381。

0 - Altium Designer界面及汉化

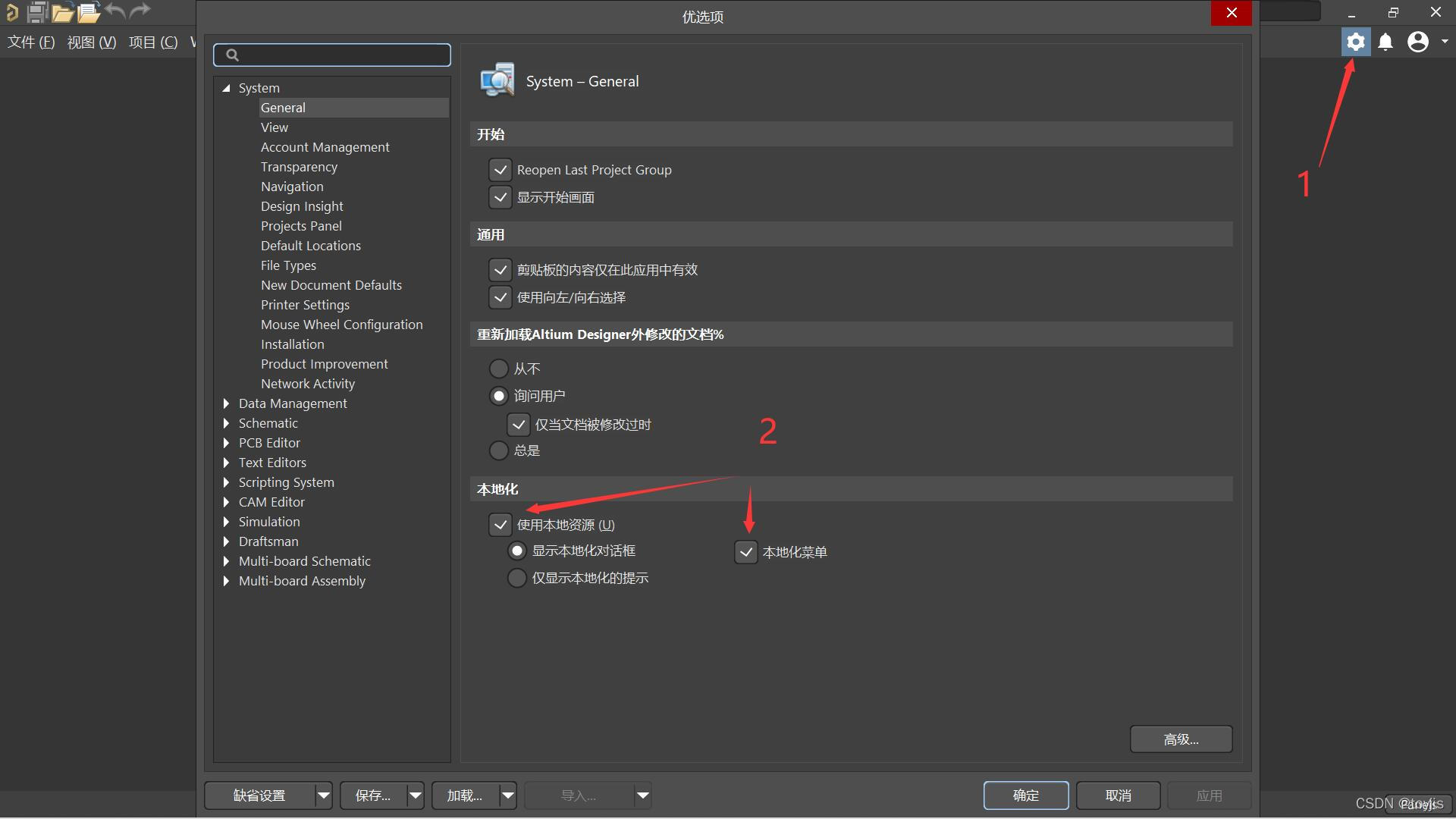

    进入Altium Designer后，常见的软件安装包语言默认为英语，设定成 中文 的步骤为：1、点击右上角的螺丝按钮，弹出设置界面。2、在System-General目录下，勾选Use Localized Resources，重启软件后即可转变成中文。

   注意：这里的汉化只是部分汉化，仍有部分设置选项是英文，详见上图，但是不影响基本使用。

1 - 开始一个新项目

在完成安装和汉化工作后，我们开始新项目。

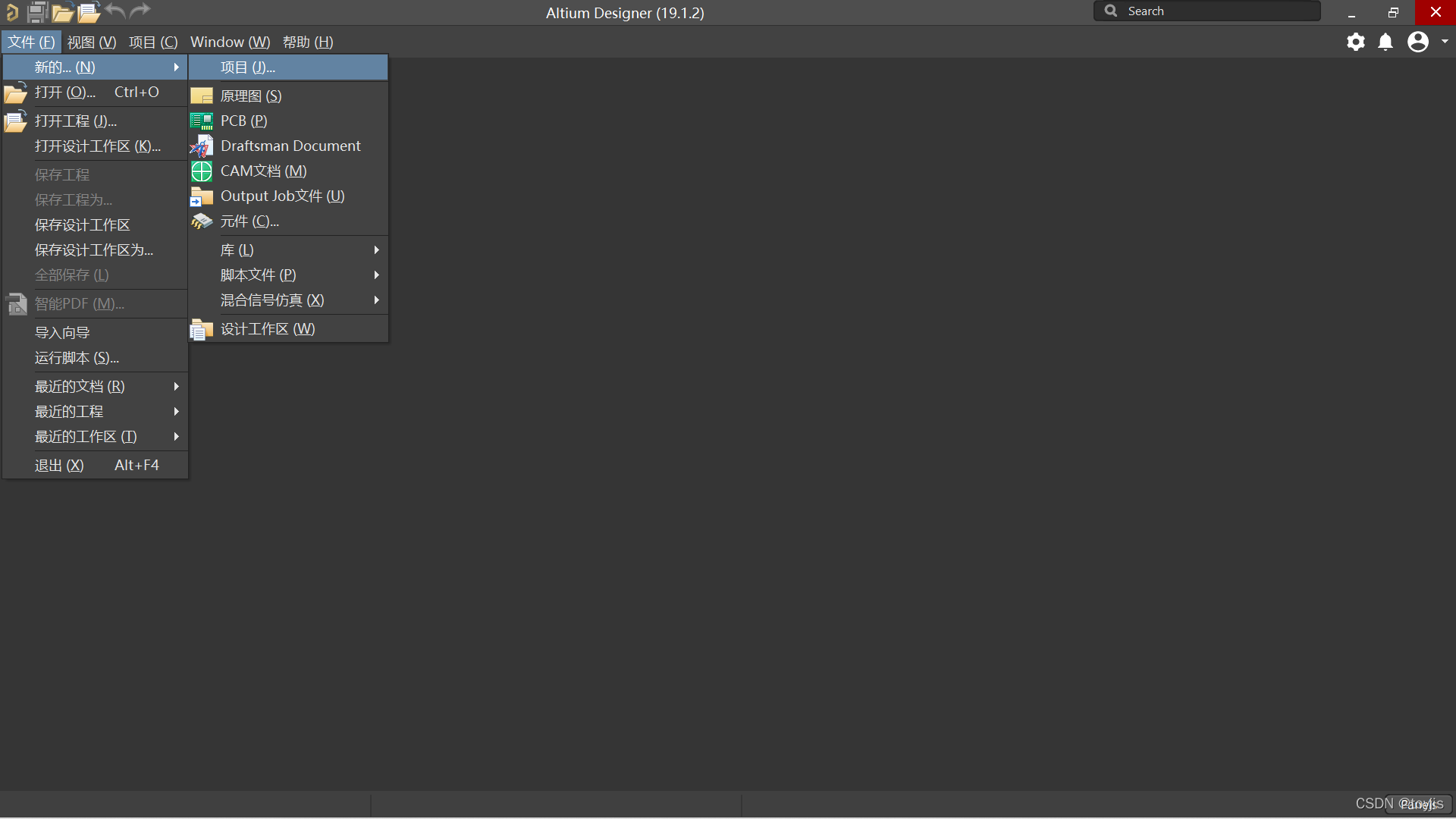

   第一步，点击“文件-新建-项目”，如下图所示。

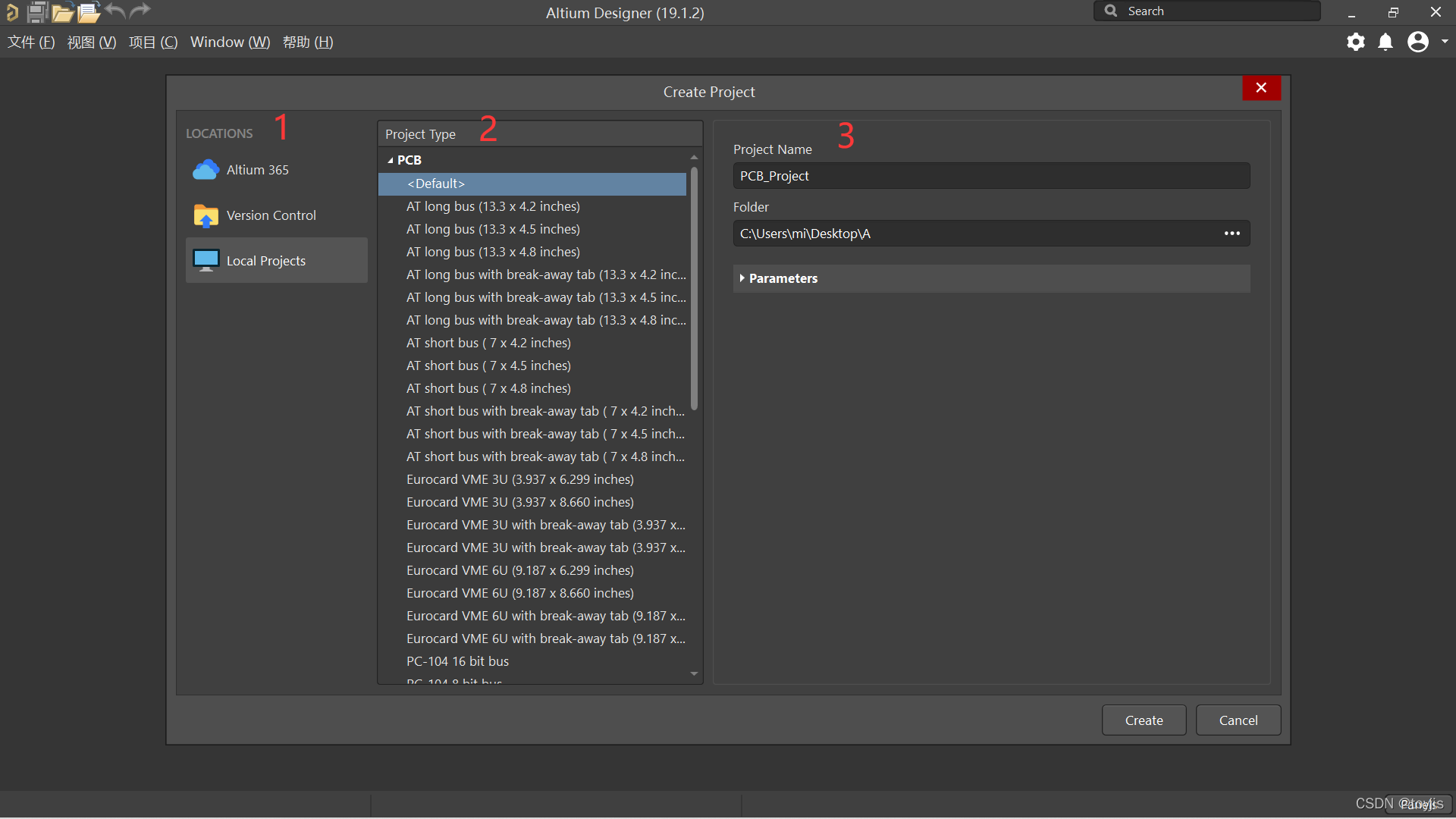

    在弹出的新窗口中，AD会让我们选择如何创建新项目，在下图中分为三个片区，片区1为创建项目的位置，这个位置可以是Altium 365（云端）、Version Ctotrol（用于团队工作的版本 控制 ）、Local Projects（本地项目），为方便使用，一般选择本地文件。

   片区2为项目的类型，AD已经内置了一部分模板，如下图第二行以下的内容。

   片区3是创建项目的名称和本地存放位置。

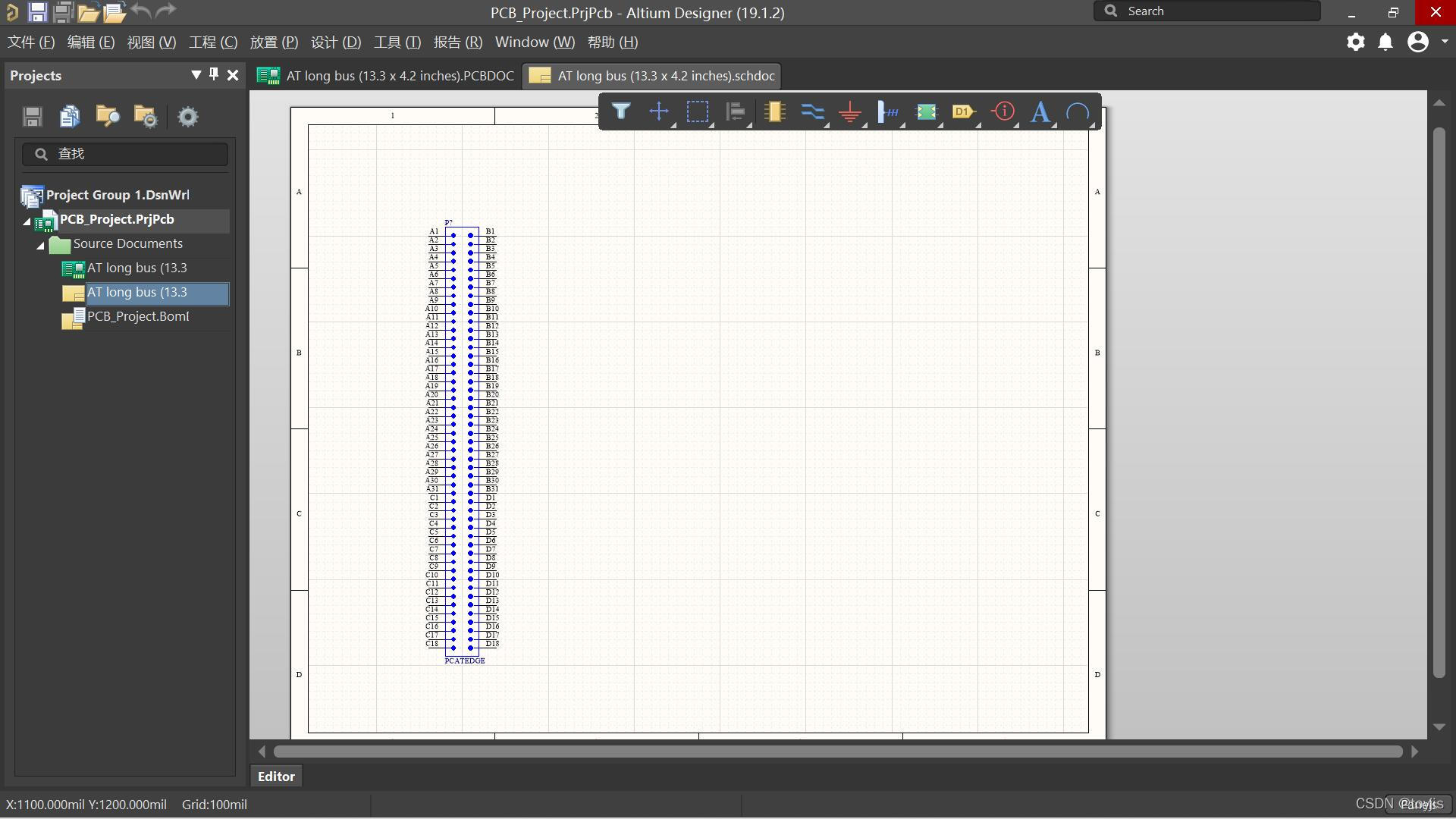

    当选择模板时，系统会帮助创建原理图和PCB文件，并按照模板要求，预置一些元器件。如下图所示，系统已经放置了相应的接口器件，同样，在PCB文件中也会放置工程要求的PCB外框和接口。

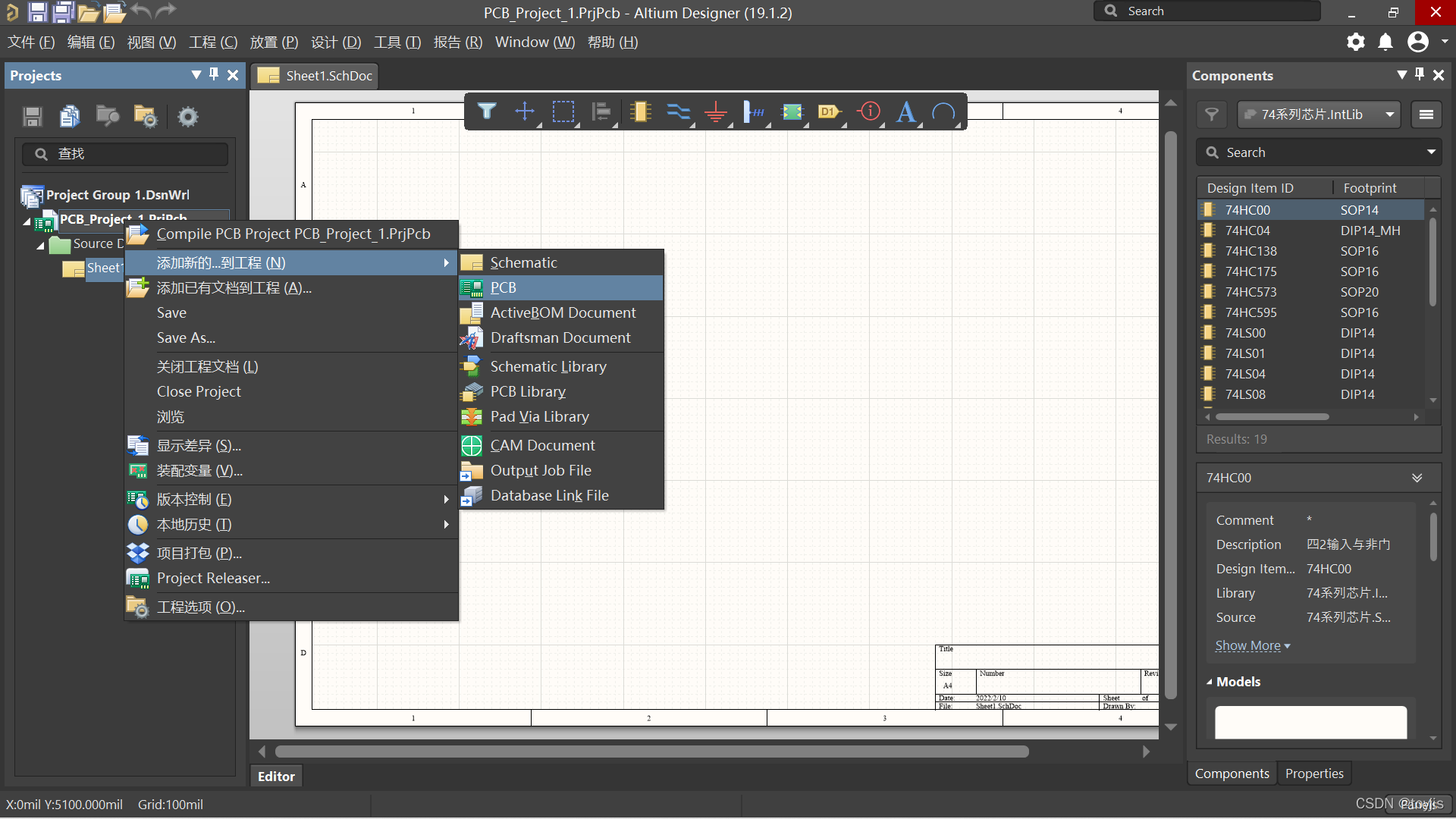

    如果我们的项目不需要这些预设，可以选择“Default”选项，这样就会生成一个空项目，自行创建原理图和PCB文件，具体步骤如下：1、在项目名称上面右键（也可以“文件-新的-原理图”），选择添加新的原理图文件。

    同理，添加PCB文件也是这样，只不过选择的文件是PCB，至于其他的文件类型，我会在以后的教程中一一讲述。

2 - Altium Designer的基本工作界面和窗口介绍

 在创建新工程后，我们继续认识一下Altium Designer里面最重要的两个文件界面。

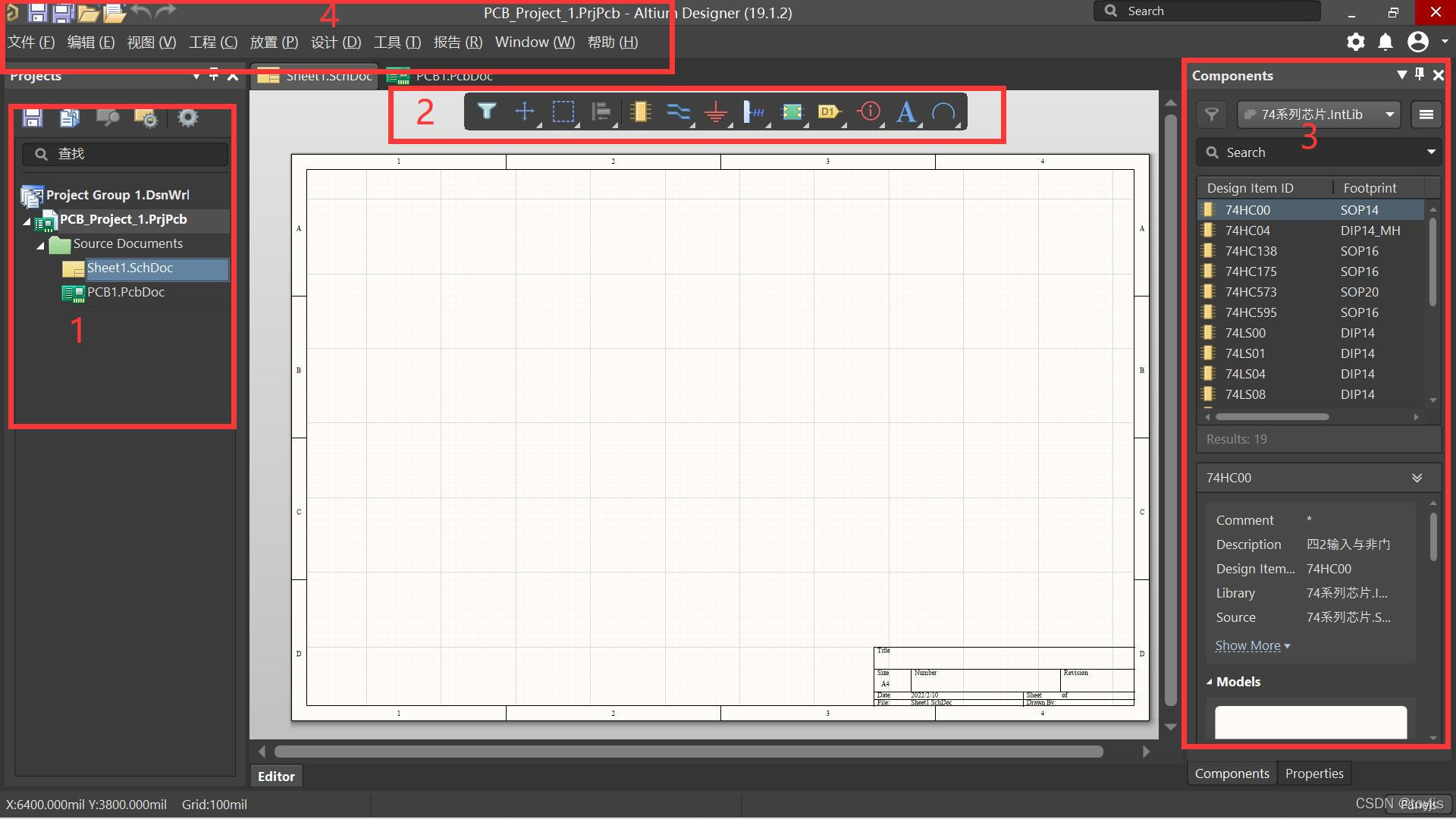

    首先是原理图界面，原理图是设计PCB的第一步，认识该界面的按钮和功能至关重要。


    原理图界面如上图所示，主要有四个工具栏，分别为：1项目栏，这里面是项目所用的文件。2快捷工具栏，能够方便使用者快速选取需要的指令。3器件栏，展示已经安装的库文件和器件，用户可以直接拖拽选取。4控制栏，各种指令都在此处，在快捷工具栏中没有的指令，可以在此处选取。

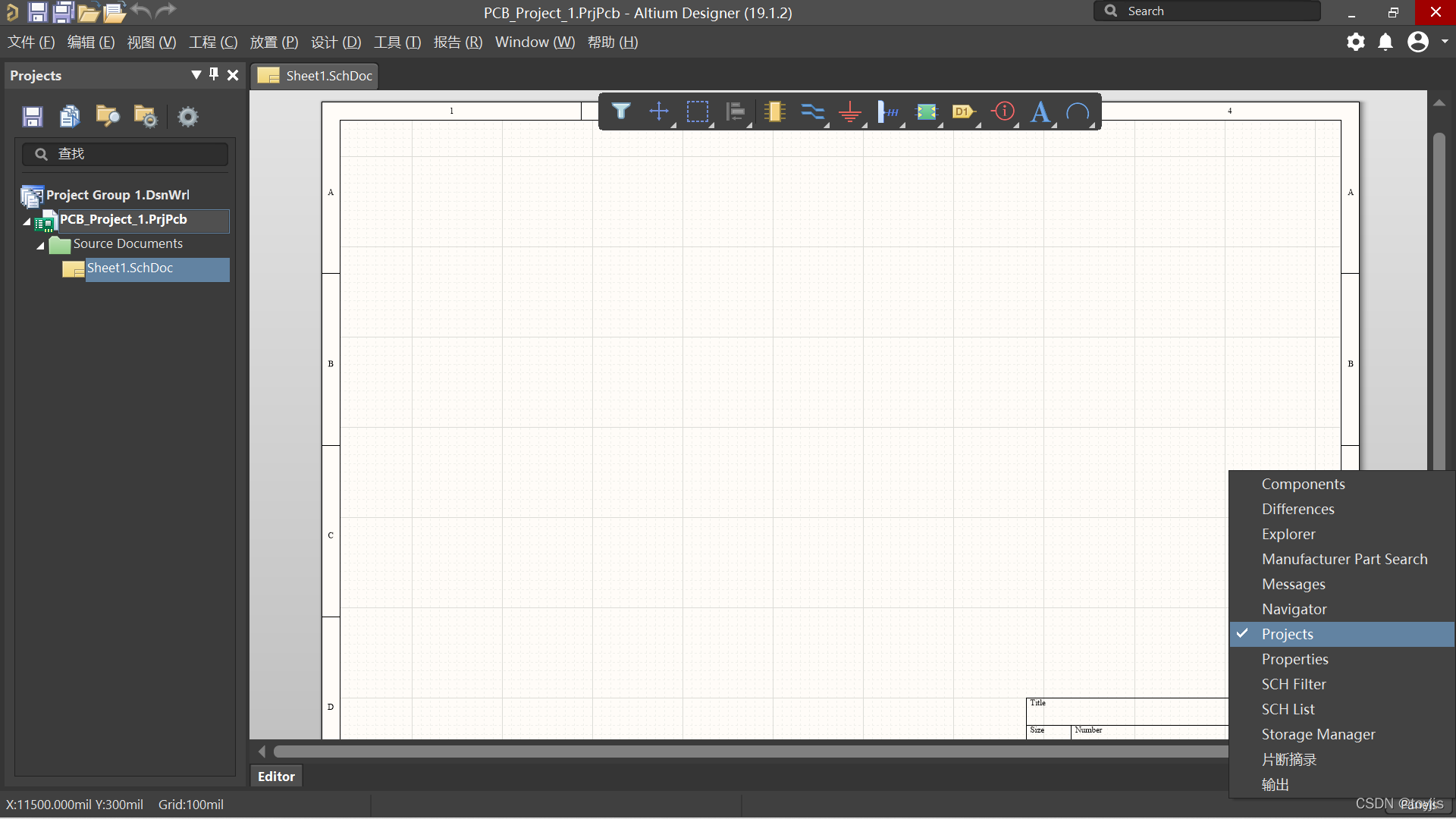

    如果刚刚打开的原理图文件不显示器件栏，可以在右下角的Panels中将其拉出，如下图所示，点击第一个 Components  即可。

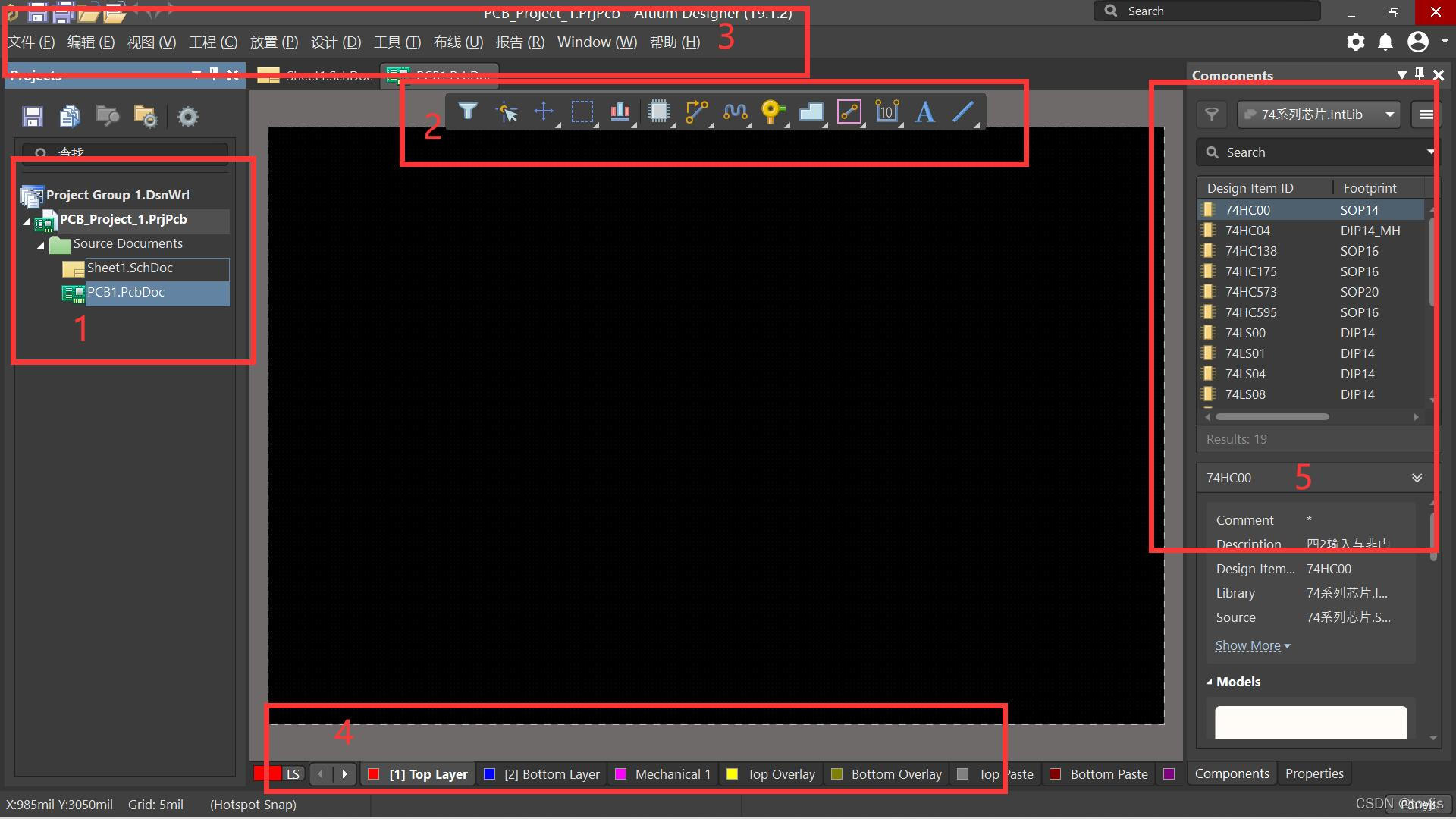

 第二是PCB文件界面，PCB是设计的目的，其功能界面更加多样。


    在上图，主要有五个工具栏，其中的1-3，5都和原理图中相同，而4层叠栏，是PCB文件所特有的，在这个控制栏中，我们可以选择PCB文件的“层”，在这里每一层的用途，将会在PCB绘制中讲述，我们只需要知道此处可以调节即可。

3 - 总结

1、AD是一款用途多样的电子设计软件。
2、AD中新建项目的步骤为：文件-新建-项目，按需选择是否需要预设器件。
3、AD中新建原理图文件和PCB文件步骤为：文件-新建-原理图/PCB；或者，右键项目名称，添加原理图/PCB。
