Altium Designer 19添加缝合过孔操作教程

Altium Designer 19 添加缝合过孔操作

整板添加缝合地过孔

Altium19（高版本的AD都可以）中的“给网络添加缝合孔”功能可以让软件来自动完成整板打添加地过孔工作。

方法如下：

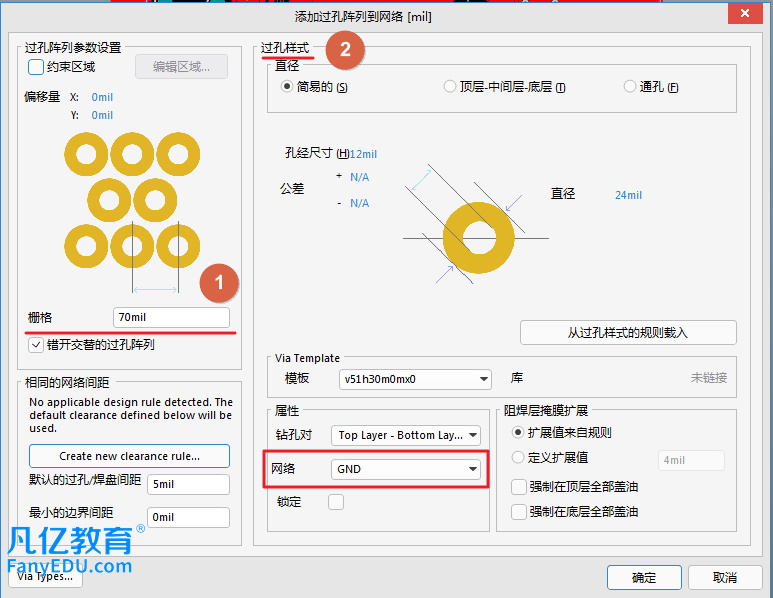

1.打开PCB编辑界面，执行菜单栏命令“工具”→“缝合孔/屏蔽”→“给网络添加缝合孔…”，快捷键“THA”打开“添加过孔阵列到网络”对话框，在该对话框设置相应的参数，如下图所示。

注意：使用“给网络添加缝合孔”给整板添加地过孔之前，需要对PCB顶层和底层铺上地铜皮，否则无法添加自动添加地过孔，并弹出下图所示的提示。

①设置过孔之间的间距“栅格（Grid）”。
②在“via style”中设置过孔尺寸及过孔网络。

2.使用“给网络添加缝合孔…”功能实现PCB整板添加地过孔的效果如下图所示。

二，信号线过孔自动屏蔽缝合

信号线两旁的打过孔的工作量比较大，并不是个轻松活，Altium19（高版本的AD都可以）中的“添加网络屏蔽”功能可以让软件来自动完成信号线两旁打过孔工作。

方法如下：

打开PCB编辑界面，执行菜单栏命令“工具”→“缝合孔/屏蔽”→“添加网络屏蔽…”，打开“添加屏蔽到网络”对话框，在该对话框设置相应的参数，如下图所示。

设置需要屏蔽的信号线网络“Net to shield”，例如，此处网络名称为“PB5”。

设置两排过孔之间间距“行间距（Row spacing）”

设置过孔边缘到信号线边缘间距“距离（Distance）”此处设置为30mil 。

设置过孔之间的间距“栅格（Grid）”。

设置过孔行数（Rows）。

在“过孔样式（via style）”中设置过孔尺寸及过孔网络。

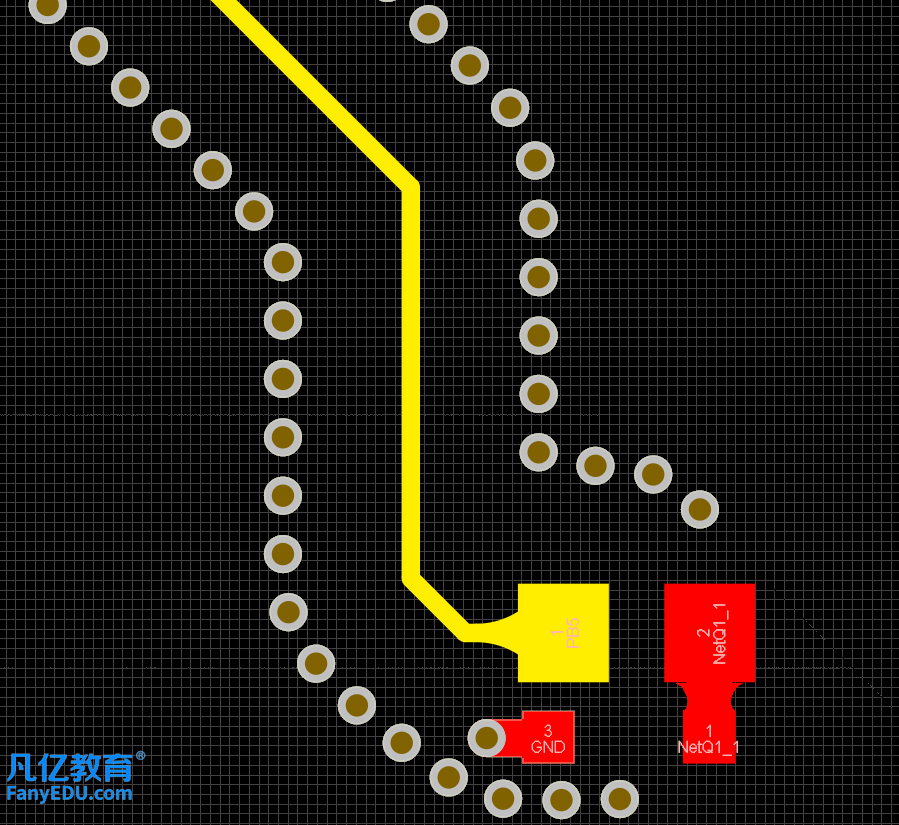

（2）使用“添加网络屏蔽…”功能实现信号线过孔屏蔽效果如下图所示。
