单端网络检查：Altium Designer操作教程

单端网络在PCB设计中是一个非常重要的概念，它是指信号在电路中传输的一种方式，但有很多电子小白没听说过这个专业术语，所以本文凡小亿将带领小伙伴们来了解这个单端网络，以及查看方法。

一般来说，单端网络是指信号在电路中传输时只有一根线，即信号线，在单端网络中，信号从源头出发，通过一根线传输到负载，实现信息的传递。

而单端网络的工作原理是：信号在电路中传输时只有一根线，即信号线。在单端网络中，信号从源头发出，通过一根线传输到负载，实现信息的传递。单端网络的优点是结构简单、易于维护等。缺点是一旦信号线出现故障，整个电路可能无法正常工作。

因此，在实际应用中，需要注意提高单端网络的可靠性。

那么如何在AD软件中查看单端网络？

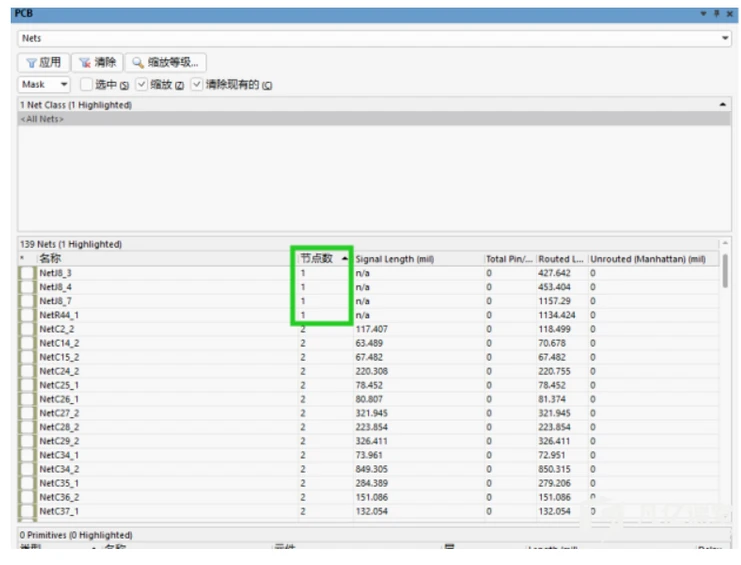

首先先在PCB界面右下角Panels选项中的PCB，在弹出的窗口中，每个网络都会对应一个节点数。

节点数为“1的网络就是单端网络，在PCB中仅有一个网络端点，如图所示：

或者换个方式：

①打开AD软件，打开需要检查单端网络的电路图文件。

②选择“Net”或“Pour”或“Report”工具。

③对需要检查的导线和网络点击鼠标右键，选择“Check Net Connections”。

④软件自动检查连接情况，如果有问题会给出提示。

当然，在检查单端网络时，需要注意以下事项：

①确保电路中只有一个信号源和一个负载。如果有多个信号源或多个负载，可能会导致信号干扰或无法正常传输；

②检查信号线的连接情况。如果信号线连接不良或中断，会导致信号无法正常传输；

③注意信号线的长度和形状。如果信号线过长或弯曲过度，可能会影响信号的传输质量和稳定性；

④若出现异常情况，如电路短路、断路等，需要立即停止检查，并采取相应措施进行处理。
