Altium Designer原理图编译与检查技巧

在画完原理图时，我们需要对其进行相关的核对，下面介绍原理图的编译与检查，以及推荐设置的重点报错提示。

一、原理图编译前的重点报错设置

1、工程选项的打开方法

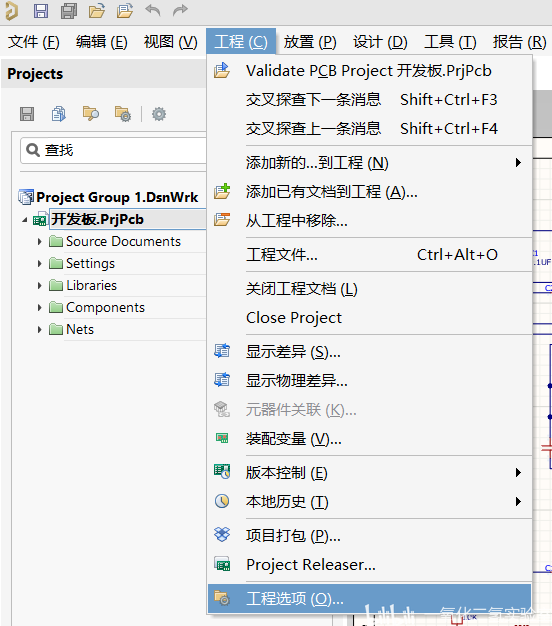

方法一：点击“工程（C）”选项卡，下滑，选择最后一项“工程选项（O）”。

方法二：

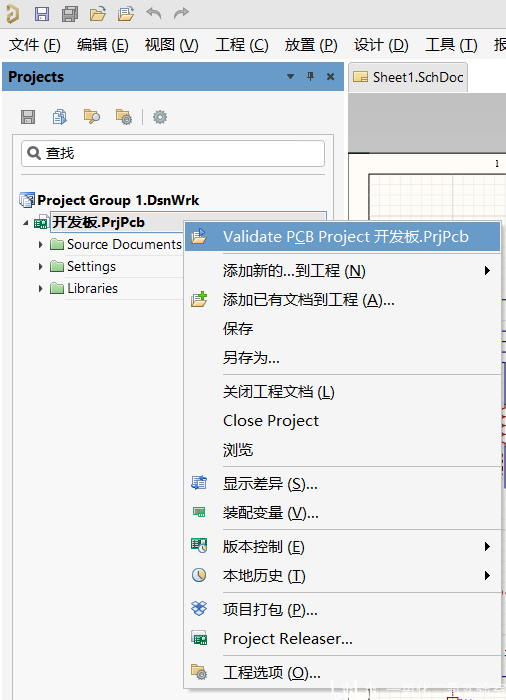

直接在左侧工程文件名上（如下图），单击右键，选择“工程选项（O）”。

2、致命错误（Fatal Error)的报错设置

建议设置的致命错误选项（如图）：

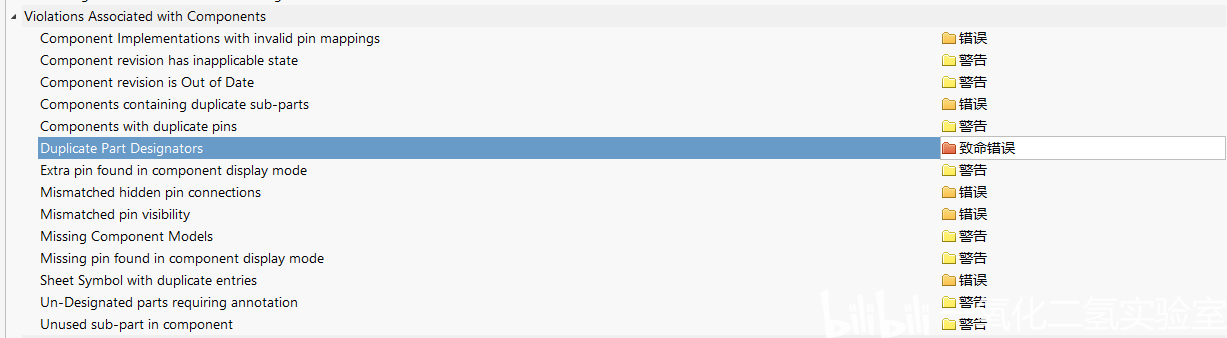

（1）Duplicate Part Designators，元件位号重复

在右侧的报告格式中，改为Fatal Error（致命错误）。

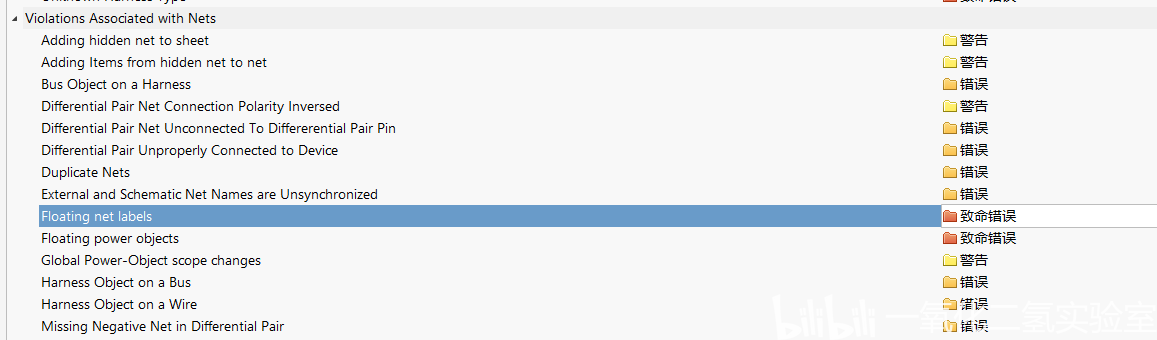

（2）Floating net labels，网络标号悬空

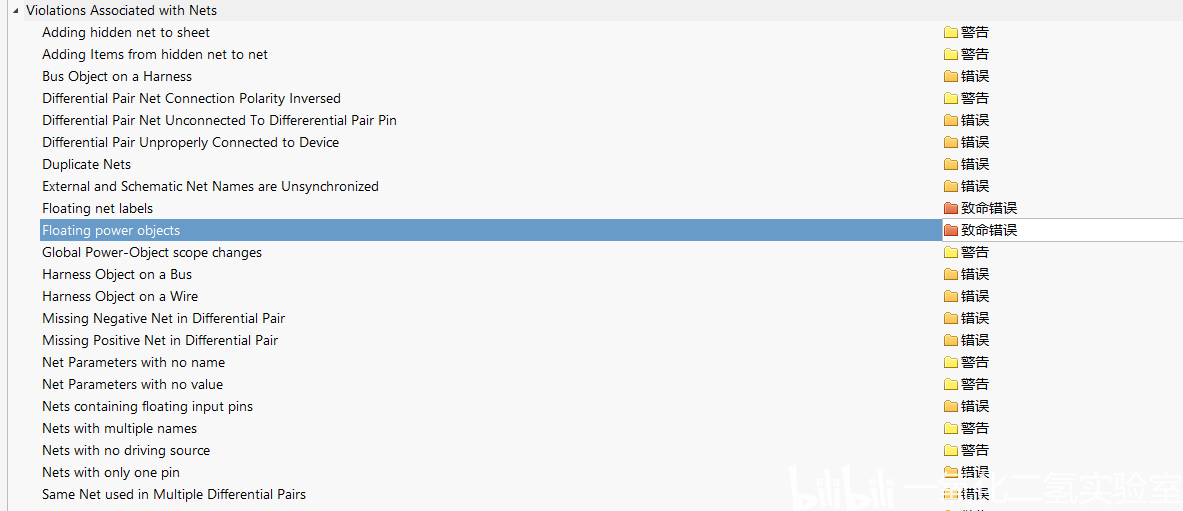

（3）Floating power objects，电源网络悬空

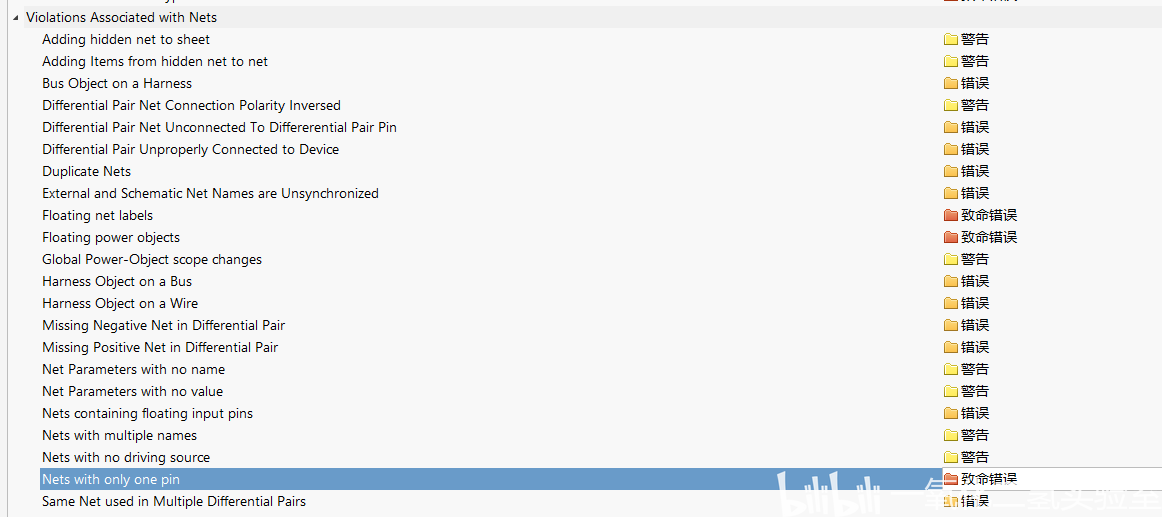

（4）Nets with only one pin，单端网络

单端网络检查的设置。如果有单端网络就会报错，这时就需要对单端网络进行确认，是否为设计需要，如果是则可以忽略掉。

二、原理图的编译

方法一：

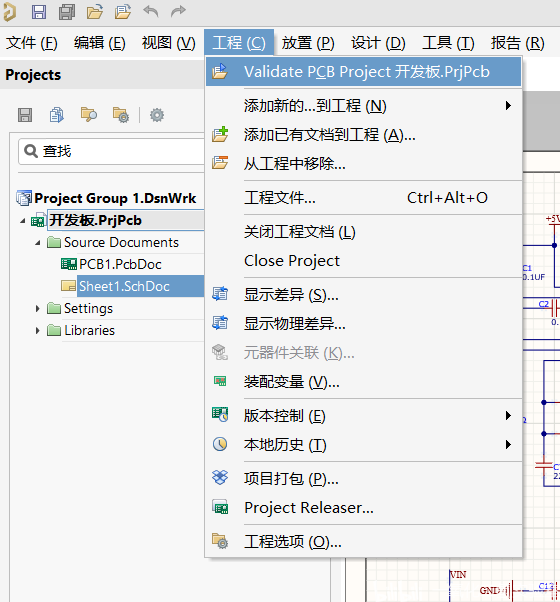

点击“工程（C）”选项卡，选择“Validate PCB Project XXX.PrjPcb”。

方法二：

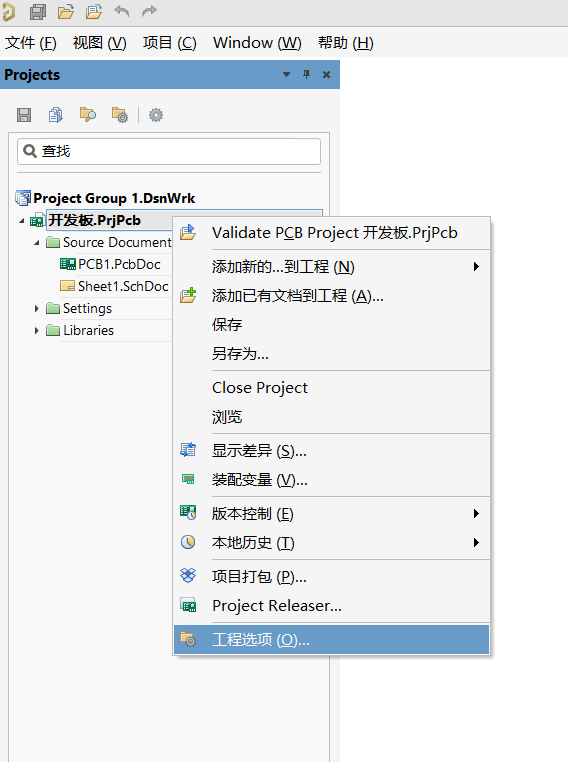

在左侧工程文件名上，单击右键（如下图所示），选择Validate PCB Project XXX.PrjPcb，即进行了原理图的编译。

如果没有反应，则点击软件右下角的Panels，打开Message（信息），即可显示原理图编译结果。
