嵌入式开发Altium技巧：原理图设置与布线前检查要点

Altium的默认设置，有一些是很不合理的选项，强烈建议大家修改。

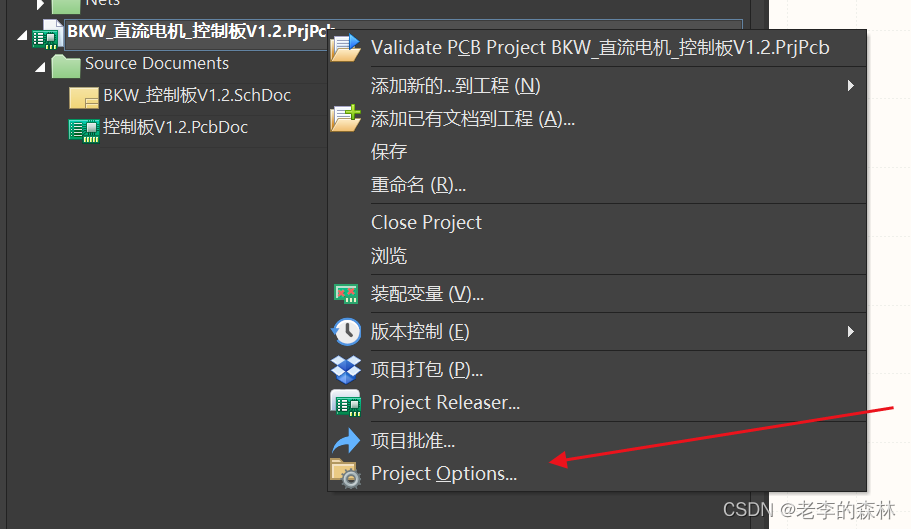

   在工程上点右键，并在弹出的菜单上选择最后一项：Project Options，即项目设置

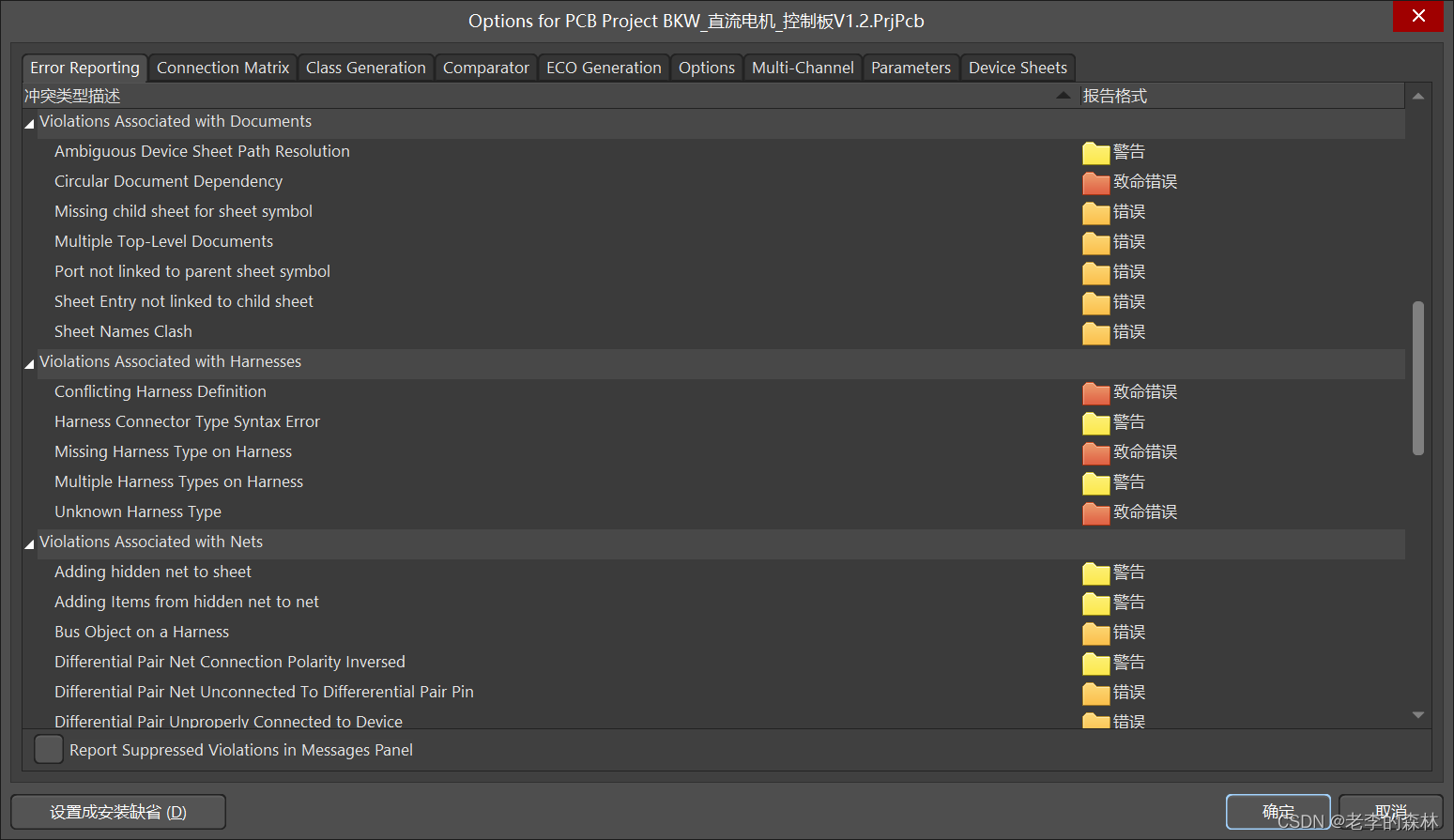

弹出如下界面，如果操作不当，设置错了，可以点击左下的按键，设置成安装缺省，恢复默认设置。

重点是修改以下几项

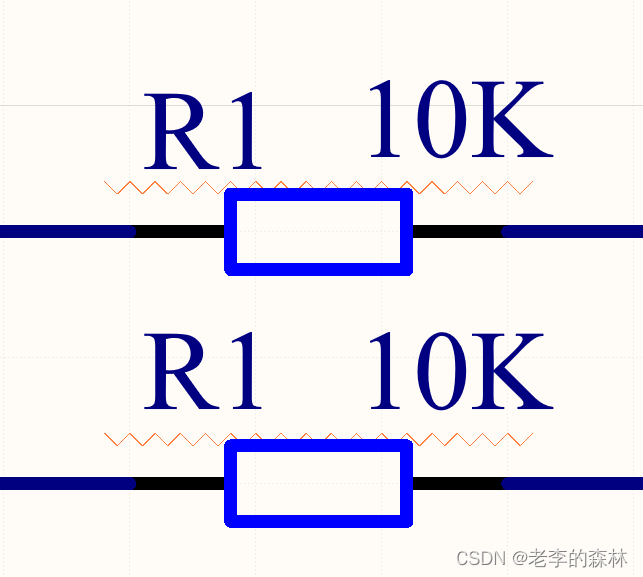

   1 Duplicate Part Designators 重复的零件，如下图

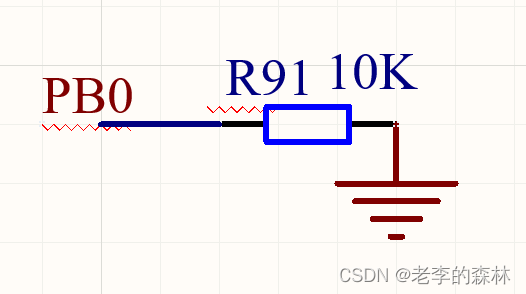

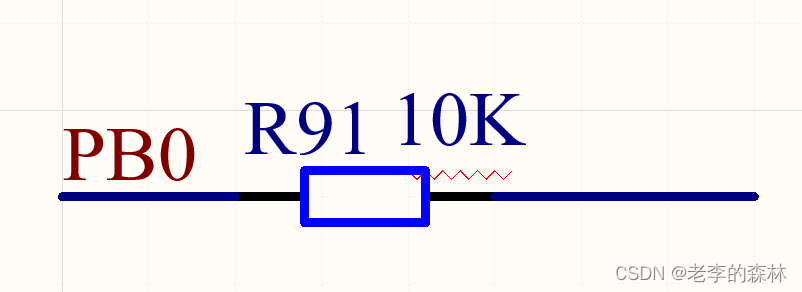

2 Floating net labels 未接入的网络，如下图PB0

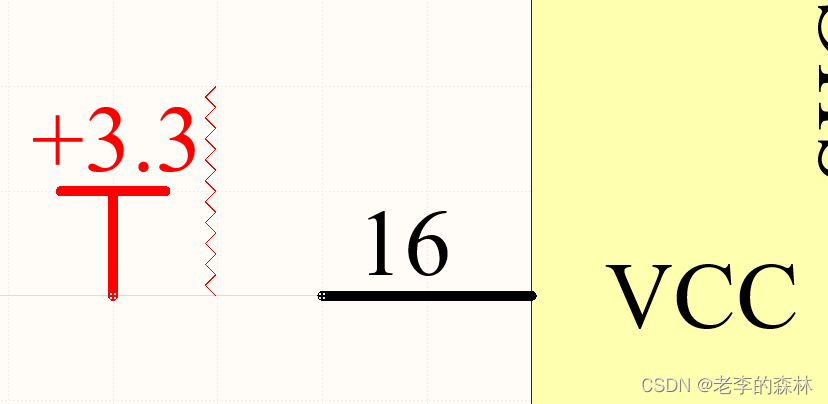

3 Floating power objects 未接入的 电源 对象，如下图

4 Nets with only one pin 未连接的 引脚

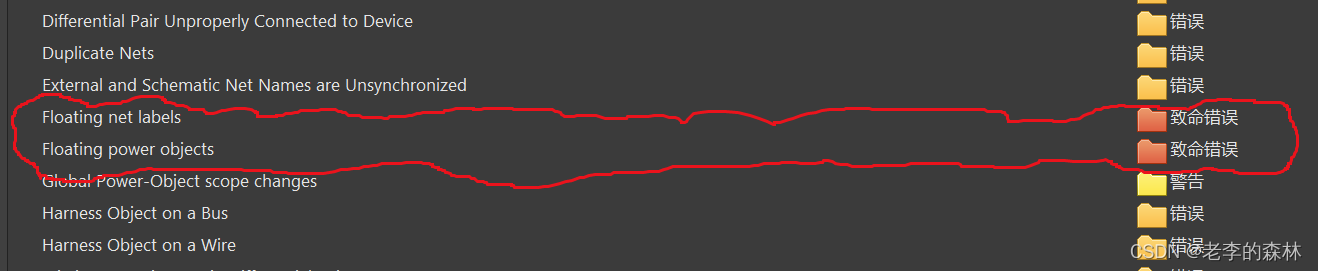

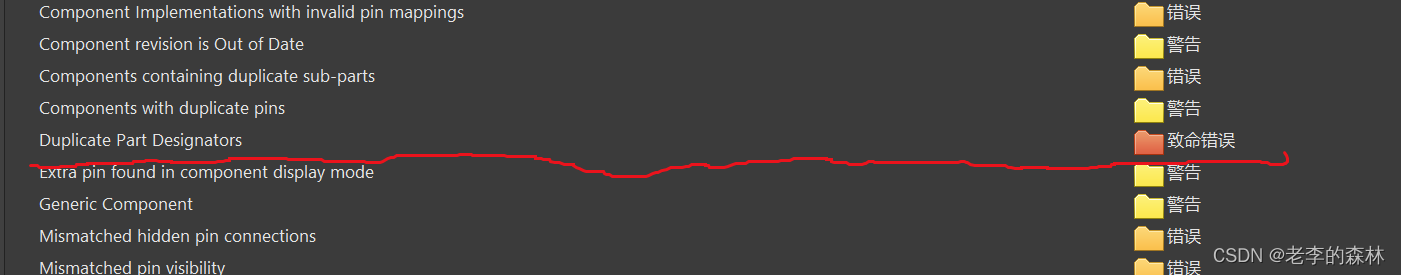

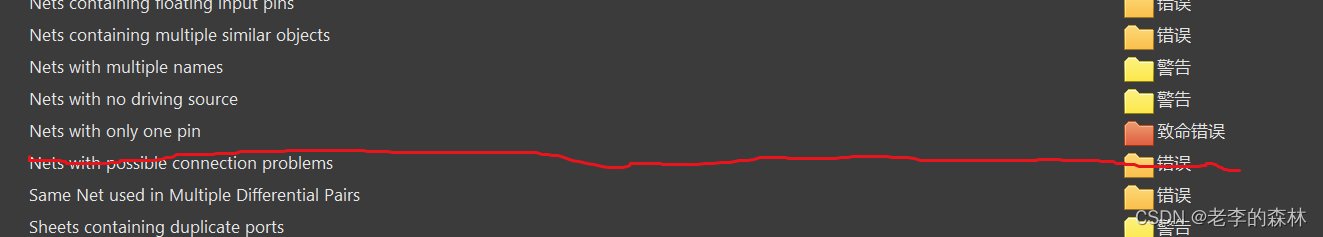

   这几个都是极其重要的错误，一旦忽略，就会造成打版后的错误。相应设置如下：



   设置好以后按确定键，以保存。

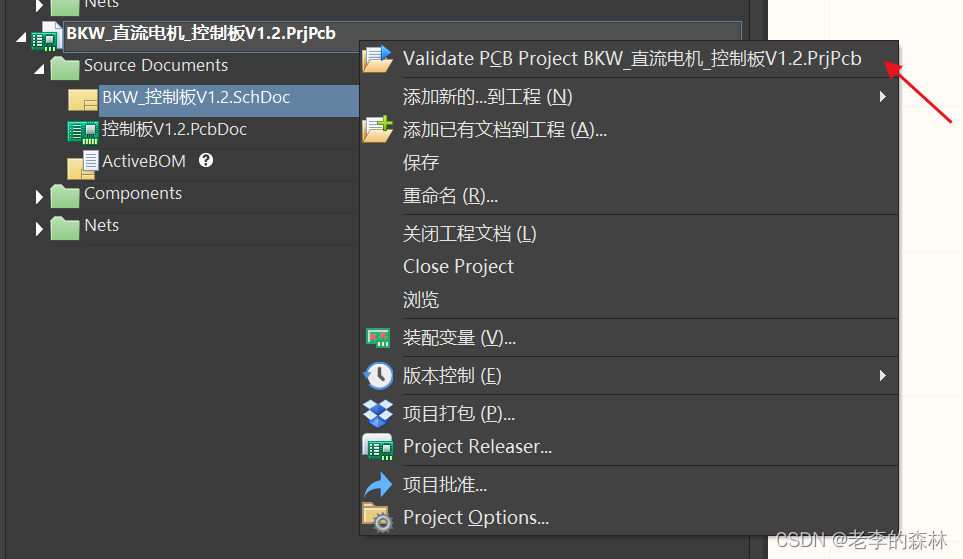

当原理图绘制完成以后，可以进行验证，右键单击工程，弹出的窗口点第1项，如下：

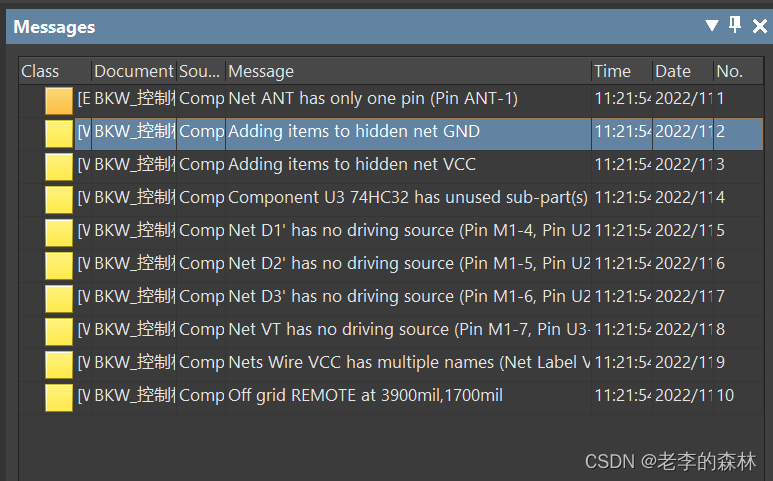

   验证窗口如下：


   可以双击Message窗口中的每一项 报告 ，如第1个，就违背了上面的第4条规则，如下图


   视情况进行修改即可，不再赘述。

   希望大家打版顺利。
